指夹式血氧饱和度检测传感装置结构设计

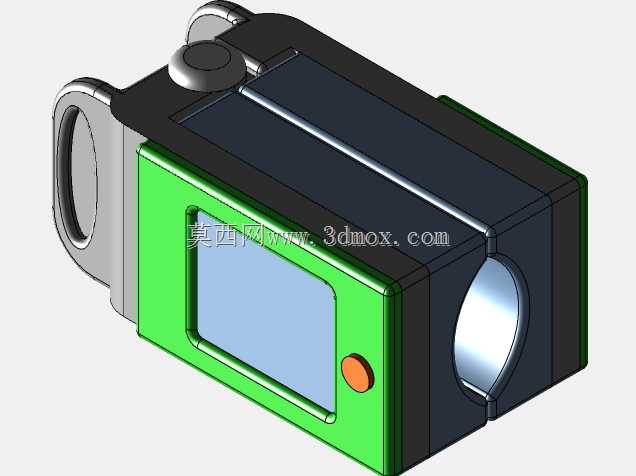

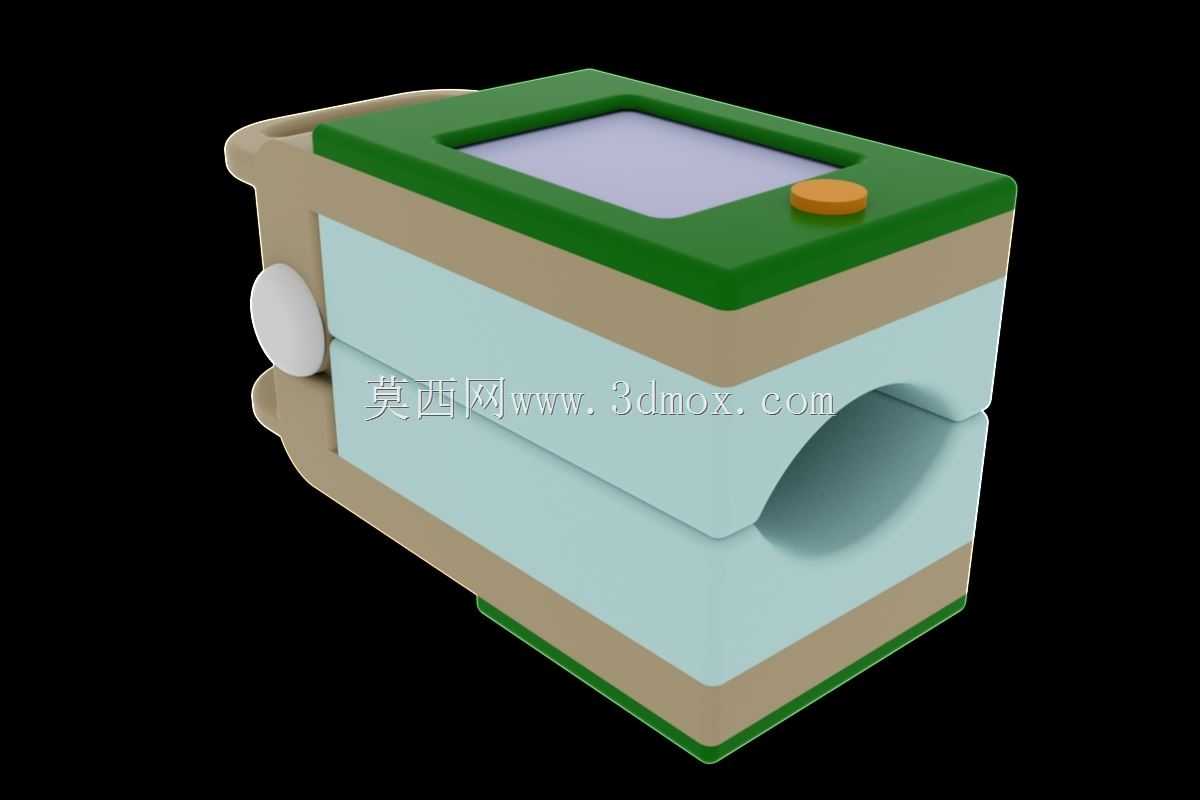

这款指夹式SpO2传感装置的结构设计，首先围绕临床与家用场景的实际使用需求展开，日常家用血氧自测、基层诊所床旁快速筛查、户外急救体征初判、慢病患者日常体征追踪都是它的核心应用场景，设计之初就需要兼顾不同使用人群的操作习惯，避免复杂的操作步骤带来的使用门槛。从功能实现逻辑来看，装置需要完成手指的夹持定位、光信号发射与接收、数据运算显示、单次测量触发这几个核心动作，因此结构拆分上分为上下夹持壳体、指腔缓冲垫层、显示窗口盖板、操作按键、侧边铰接复位结构几个部分，上下壳体通过侧边的铰接结构配合内置弹性件实现开合，夹持力度经过反复调校，既不会因为夹持力过大造成指端压迫不适，也不会因为夹持过松导致光信号漏射影响检测精度。指腔部分采用圆弧过渡的内凹造型，适配成年人指端的普遍轮廓尺寸，内部预留的安装边界刚好容纳光电发射管、接收管以及信号处理电路板，垫层选用低反光的柔性材质，一方面贴合指腹提升佩戴舒适度，另一方面可以阻隔环境杂光进入检测光路，避免外界光线干扰血氧数值的检测准确性。顶部的显示窗口做了下沉式设计，屏幕周边的壳体高出屏幕表面0.8mm，日常放置时可以避免屏幕直接接触桌面造成刮花，操作按键设置在显示窗口旁的拇指易触碰位置，按键的触发行程设置在1.2mm，按压反馈清晰，戴薄款医用手套操作时也能准确触发。整体外形做了大圆角过渡处理，没有尖锐的棱角，避免日常携带时剐蹭衣物或者划伤使用者，侧边的凸起结构既作为铰接结构的外保护壳，也能在装置开合时提供受力支点，方便使用者单手握持完成开合操作。结构设计时充分考虑了装配的便利性，上下壳体的卡扣位置均匀分布在结合面边缘，不需要额外螺丝就能完成壳体的扣合固定，内部电路板的安装柱位置与壳体一体成型，装配时直接将电路板对准安装柱压入即可完成定位，减少装配工序的复杂度。指腔的尺寸边界按照成年人食指、中指的普遍指围范围设定，兼容绝大多数成年使用者的指端尺寸，同时内部预留了足够的走线空间，避免电路板与连接线在壳体开合过程中被挤压磨损，提升装置的长期使用可靠性。
