三通路鲁尔锁塑料连接接头结构设计

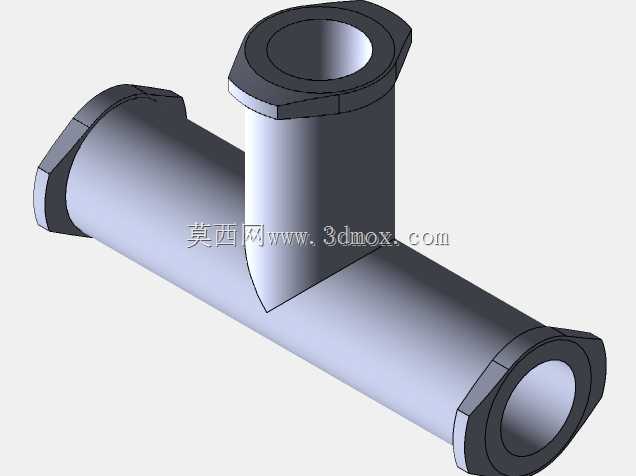

在医用流体输送、实验室分析仪器、小型化工滴定管路这类对管路连接密封性、拆装便捷性要求较高的场景中，鲁尔接头是应用极广的快接结构，而三通构型的鲁尔锁接头，主要用于单路流体分流、两路介质汇合或者临时旁路接入的管路节点，相比粘接、热熔的硬连接方式，鲁尔锁结构通过锥面配合加外锁止翼的结构，既能靠6%锥度的内外锥面实现径向密封，又能通过旋合的锁止结构避免管路受拉、受振动时出现松脱漏液的问题。这款三插座塑料鲁尔锁连接器，整体采用T型三通布局，直通段两端为标准鲁尔外接头构型，垂直支路同样为标准鲁尔外接头，三个接口的端部都设计了带防滑棱的六角锁止翼，方便操作人员徒手拧动连接，不需要额外借助扳手等工具，符合医用、实验室场景快装快拆的使用需求。设计时首先要保证三个接口的鲁尔锥面尺寸符合通用标准，锥面的同轴度、表面粗糙度要控制在合理范围，避免锥面配合出现间隙导致漏液，三个锁止翼的位置要预留足够的操作空间，保证相邻接口连接管路时不会出现操作干涉。从安装边界来看，直通段的整体长度要匹配常规管路的安装间距，垂直支路的高度要避免和安装基面、相邻管路部件发生碰撞，接头整体采用塑料材质注塑成型，壁厚设计均匀，避免注塑过程中出现缩痕、翘曲等缺陷，同时保证足够的结构强度，在常规管路压力下不会出现开裂、变形。三个接口的流道交汇处做了圆弧过渡处理，减少流体流经时的阻力，避免介质残留或者湍流产生，对于医用场景来说，平滑的流道也能减少消毒死角，降低介质污染的风险。在实际选型使用时，这类接头可以直接和标准鲁尔规格的针筒、软管接头、阀门等部件适配，不需要额外加工转接头，能够大幅简化管路装配流程，减少管路节点的泄漏点，在小型流体设备的管路搭建中实用性很强。建模过程中需要重点关注鲁尔锥面的角度公差、锁止翼的尺寸匹配，以及三个接口之间的位置度，保证和标准配件的互换性，同时塑料件的拔模角度要符合注塑工艺要求，避免脱模时出现结构损伤。
