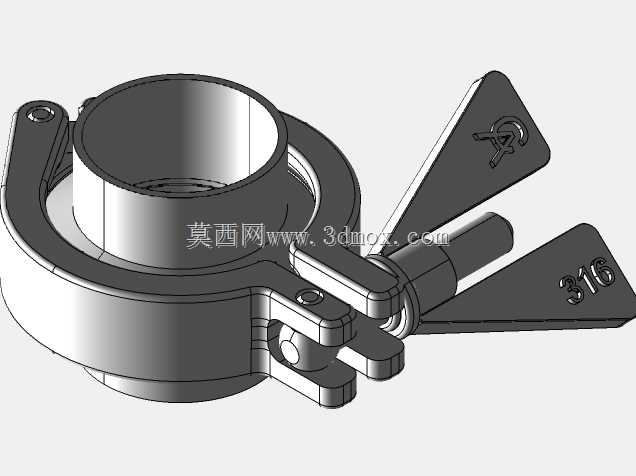

1.5英寸卫生级快装三夹接头结构

这类三夹式活接头主要应用在食品加工、生物医药、精细化工等对管路洁净度有较高要求的流体输送场景中，用来实现不同管路段之间的快速对接与拆卸，相比传统螺纹连接、法兰连接，它不需要额外的螺栓紧固，也不会在螺纹缝隙残留输送介质，日常拆洗、管路改线的操作效率提升非常明显，在洁净车间的物料输送管网、CIP清洗管路、纯化水输送回路里都能见到这类结构的应用。从结构设计来看，这款1.5英寸规格的三夹接头采用偏心压杆锁紧结构，两个带定位销的夹臂绕主体铰接点转动，扳动手柄时压杆会带动夹臂同步收拢，将对接的两个接头端面紧紧压合在中间的密封垫圈上，锁紧后手柄会越过结构死点，不会因为管路振动、介质压力波动出现自行松脱的情况，夹臂内侧的圆弧卡槽刚好匹配接头端部的凸缘轮廓，压合时受力均匀，不会出现局部压偏导致密封失效的问题。设计过程中需要重点控制几个关键尺寸边界，首先是接头端部的凸缘外径与卡槽内径的配合公差，间隙过大会导致对接后管路不同心，介质流动时产生紊流，还会加剧密封垫圈的偏磨；间隙过小则会导致对接安装时卡滞，现场装配很难快速对位。其次是压杆的偏心行程，要保证锁紧状态下夹臂对凸缘的压合量刚好压缩密封垫圈20%-30%的厚度，压合量太小密封压力不足容易出现渗漏，压合量太大会导致垫圈过度变形，使用寿命大幅缩短，还会让手柄扳动的阻力过大，现场操作费力。另外铰接销孔的位置精度也很关键，两个夹臂的铰接点要保证对称度，否则收拢时两个夹臂的压合行程不一致，会出现单边压紧的情况。从安装适配性来看，这款1.5英寸规格的接头匹配公称通径DN40的卫生级管路，安装时不需要复杂的工装，只需要将两个对接接头的端面对齐，把密封垫圈放在两个端面中间，再将夹臂的卡槽卡在两个接头的凸缘外侧，扳下手柄就可以完成锁紧，拆卸时只需要向上扳动手柄，夹臂就会自动弹开，不需要额外的工具，非常适合需要频繁拆卸清洗、更换管路段的生产场景。接头的流通内壁做了圆弧过渡处理，没有直角死角，介质流动时不会出现残留积料的情况，也方便清洗液冲刷整个内壁，满足卫生级管路的设计要求。夹臂上的标识刻印做了下沉处理，不会因为长期的扳动摩擦导致标识磨损，现场运维人员可以快速识别接头规格，避免错装。
