泵叶轮涡轮系统流场仿真结构设计

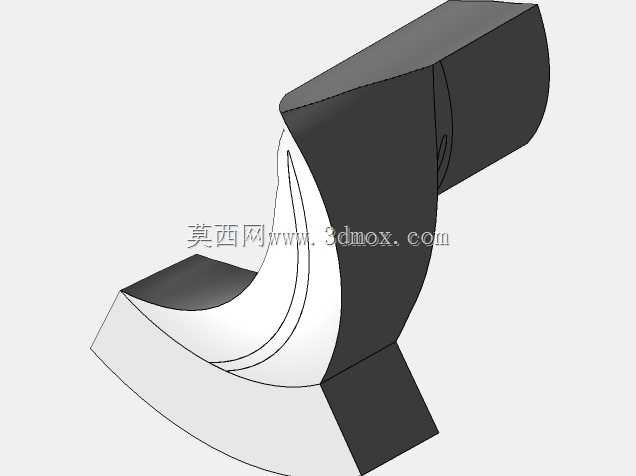

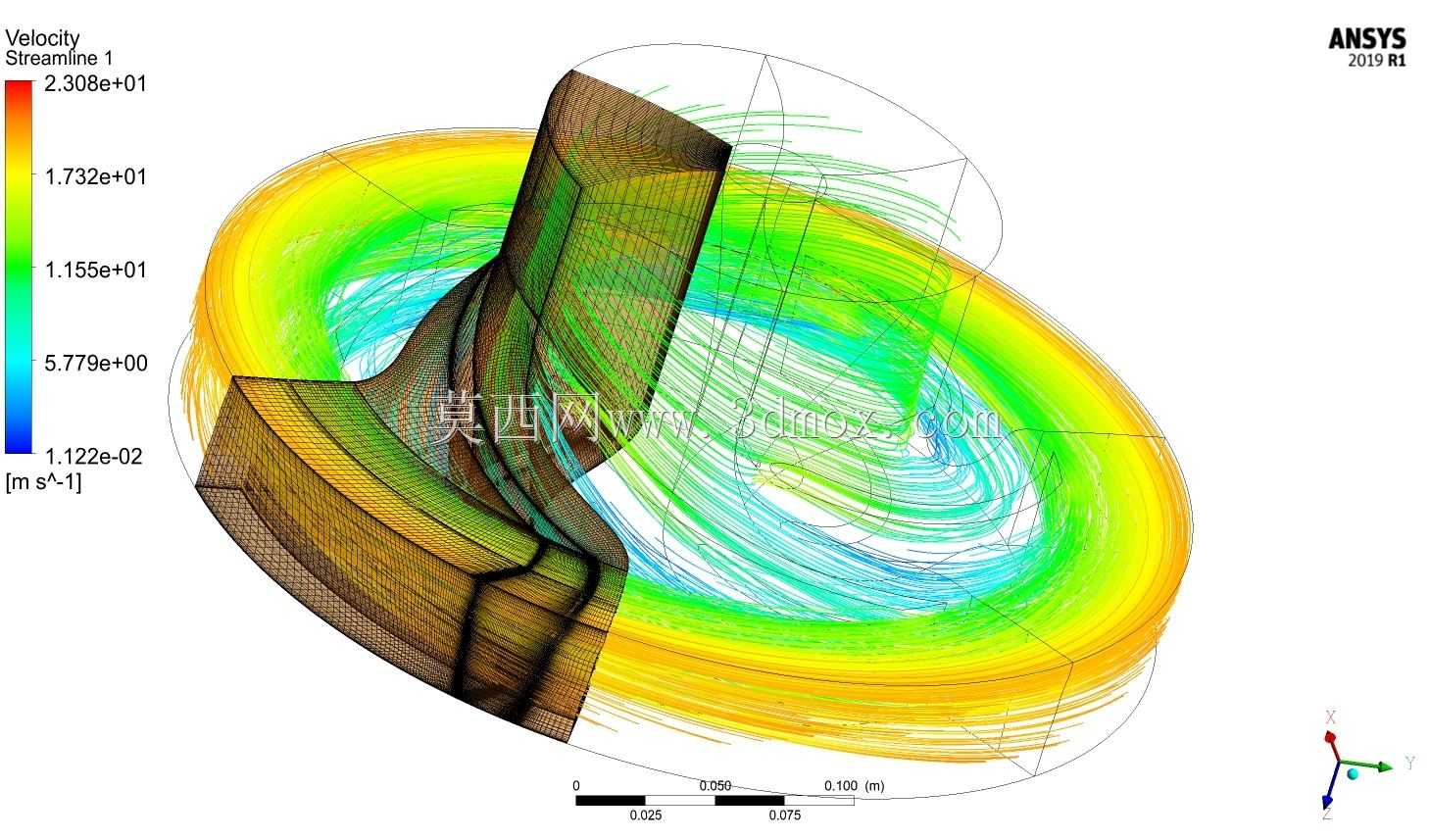

在流体输送类设备的研发环节，泵类产品的过流部件性能直接决定整机运行效率与工况适配性，其中叶轮作为核心做功元件，其配套涡轮系统的流道设计、叶片曲率匹配，一直是水力性能优化的核心方向。这套涡轮系统的设计围绕泵叶轮的实际做功场景展开，核心目标是实现流体在流道内的平稳转向与能量高效传递，避免流道内出现大面积涡流、滞流区，降低流体在叶轮进出口的水力冲击损失。从结构设计逻辑来看，设计阶段先结合泵的额定流量、扬程参数，确定叶轮的进出口直径、叶片安装角基础参数，再匹配涡轮侧的流道包覆角度，让流体从叶轮出口进入涡轮流道时，速度方向与流道切线方向的夹角控制在合理区间，减少不必要的能量耗散。流场仿真结果里的速度流线分布，能直观反映不同流道截面的流体速度梯度，靠近叶片工作面的流体速度相对稳定，叶片背面的低速区范围被控制在极小阈值内，避免低速区引发的流体脱流、空化隐患。在安装边界的考量上，这套涡轮系统与叶轮的配合间隙严格遵循泵类产品的装配公差要求，轴向定位尺寸与泵腔的内部安装空间完全适配，不需要额外改动泵体的原有铸造结构，就能直接完成组件装配，适配多数常规清水泵、化工流程泵的改造升级需求。实际工况应用中，这类匹配优化后的涡轮系统，能有效提升泵在变工况运行时的稳定性，当管网阻力出现波动、流量偏离额定点时，流道内的流线不会出现大范围紊乱，能降低泵组运行时的振动与噪声，延长机械密封与轴承的使用寿命。设计过程中还兼顾了叶片的结构强度，叶片厚度从根部到顶部的渐变设计，既保证了流道的过流面积充足，又能承受流体高速冲击带来的交变载荷，避免长期运行出现叶片变形、断裂的问题。流道表面的顺滑过渡处理，也减少了流体与壁面的摩擦损失，对于提升泵组整体运行效率、降低能耗有实际工程价值，可直接作为泵类产品水力模型优化的参考结构，用于后续的样机试制与性能测试环节。
