韦普利马克4型左轮手枪结构三维建模

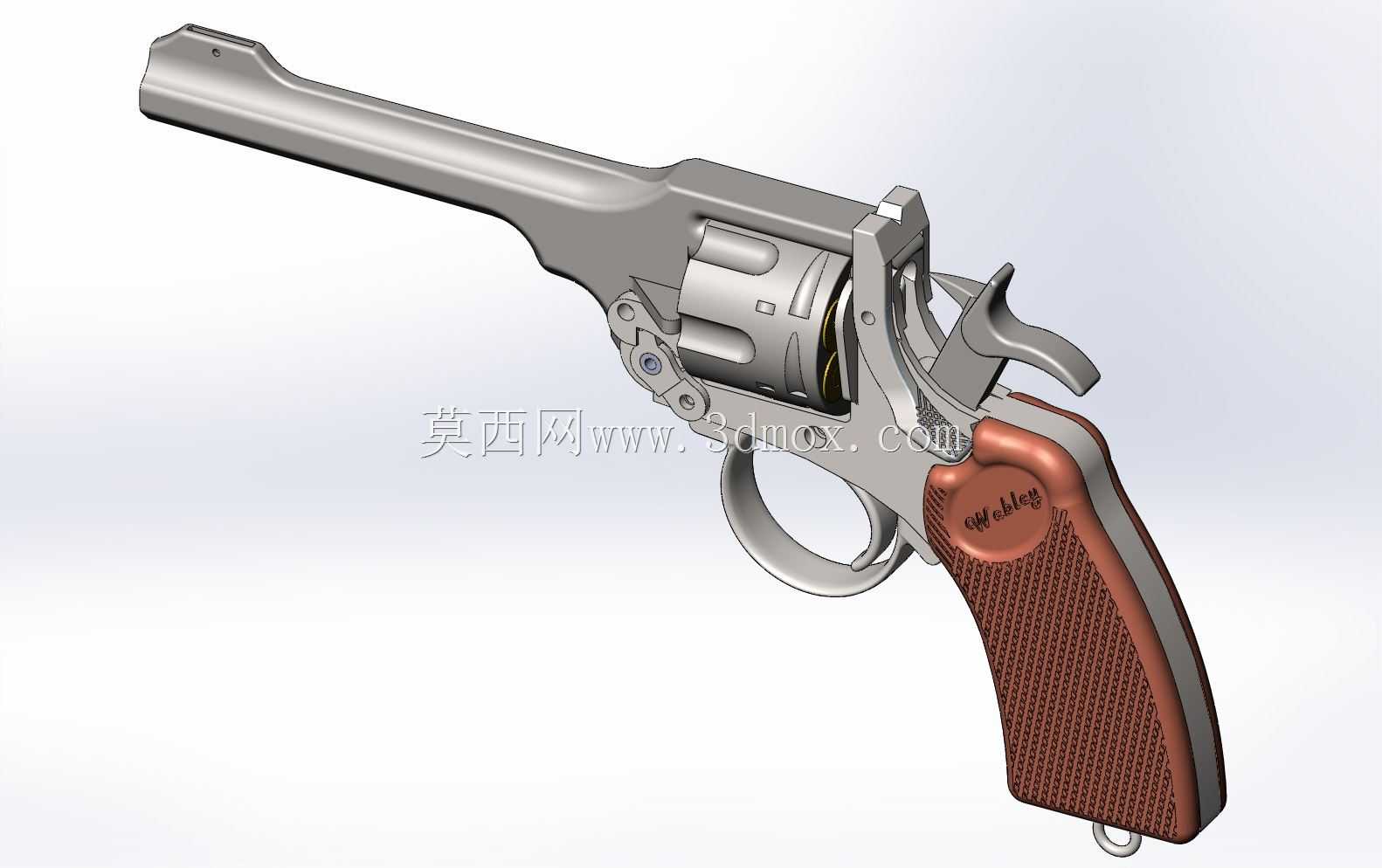

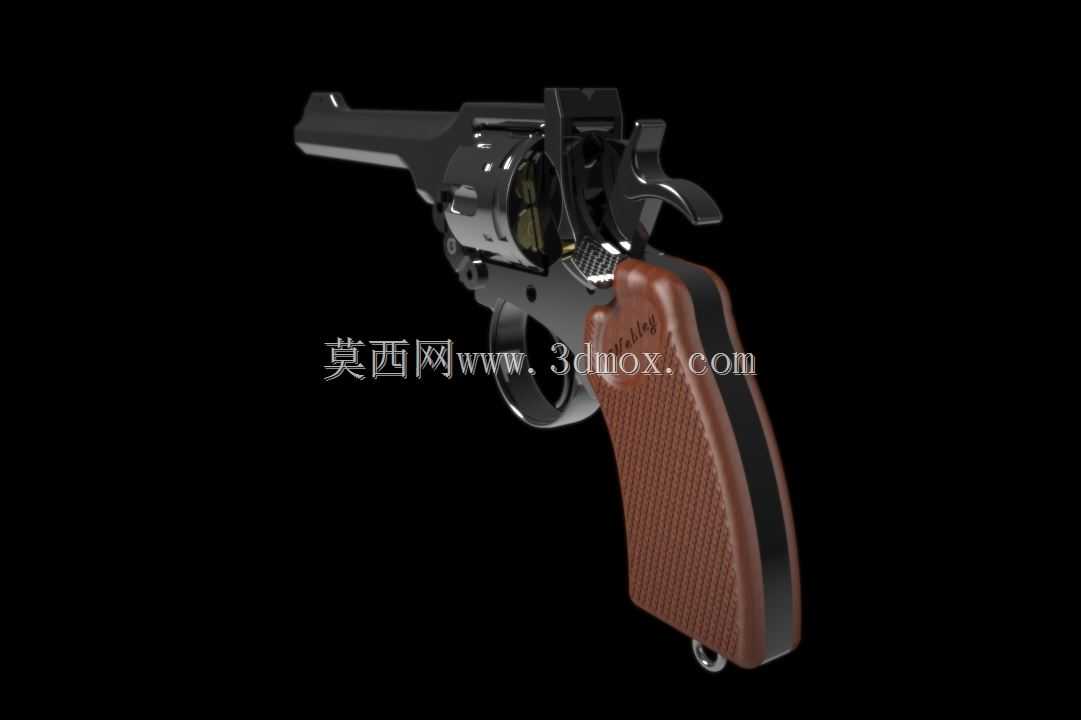

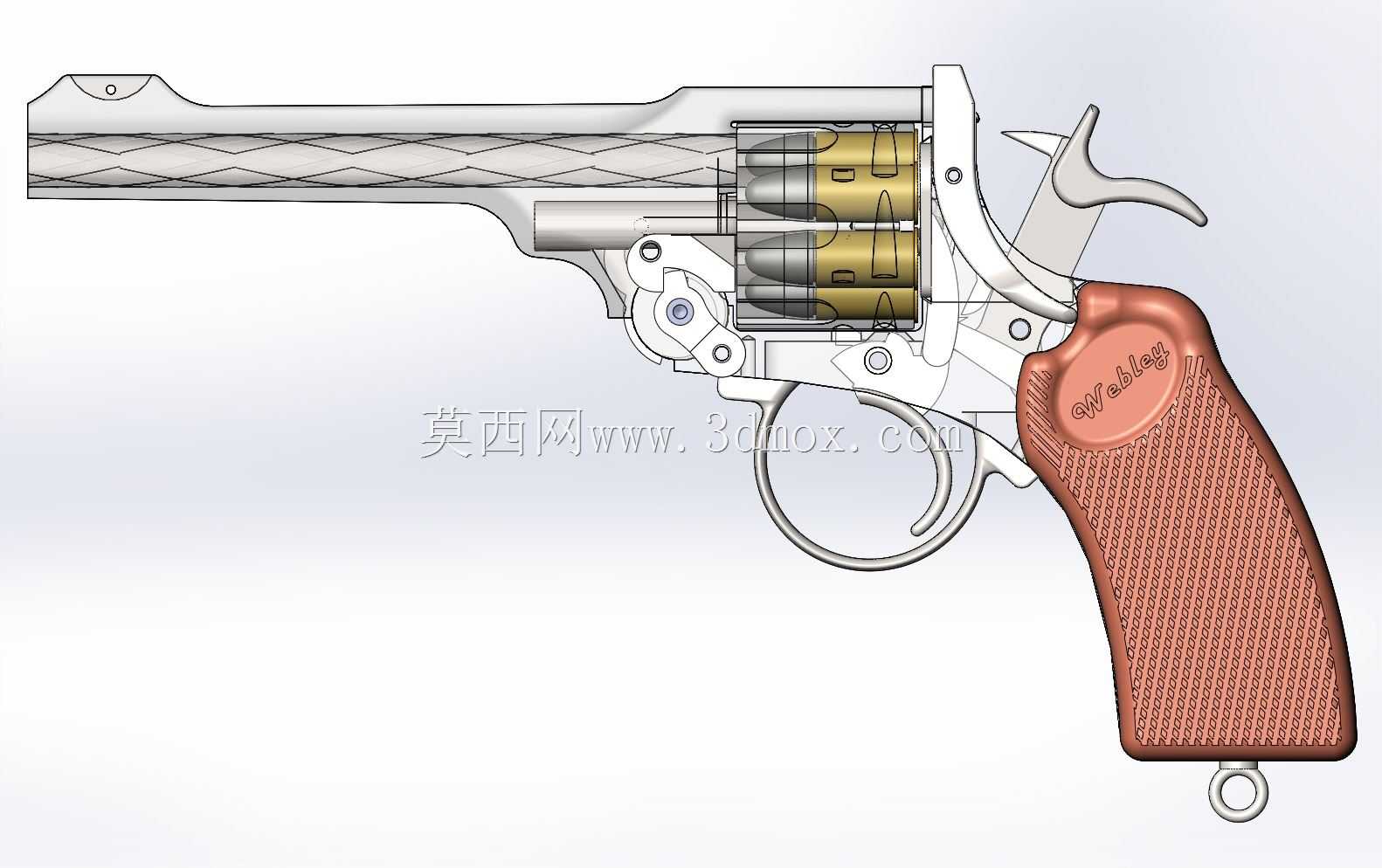

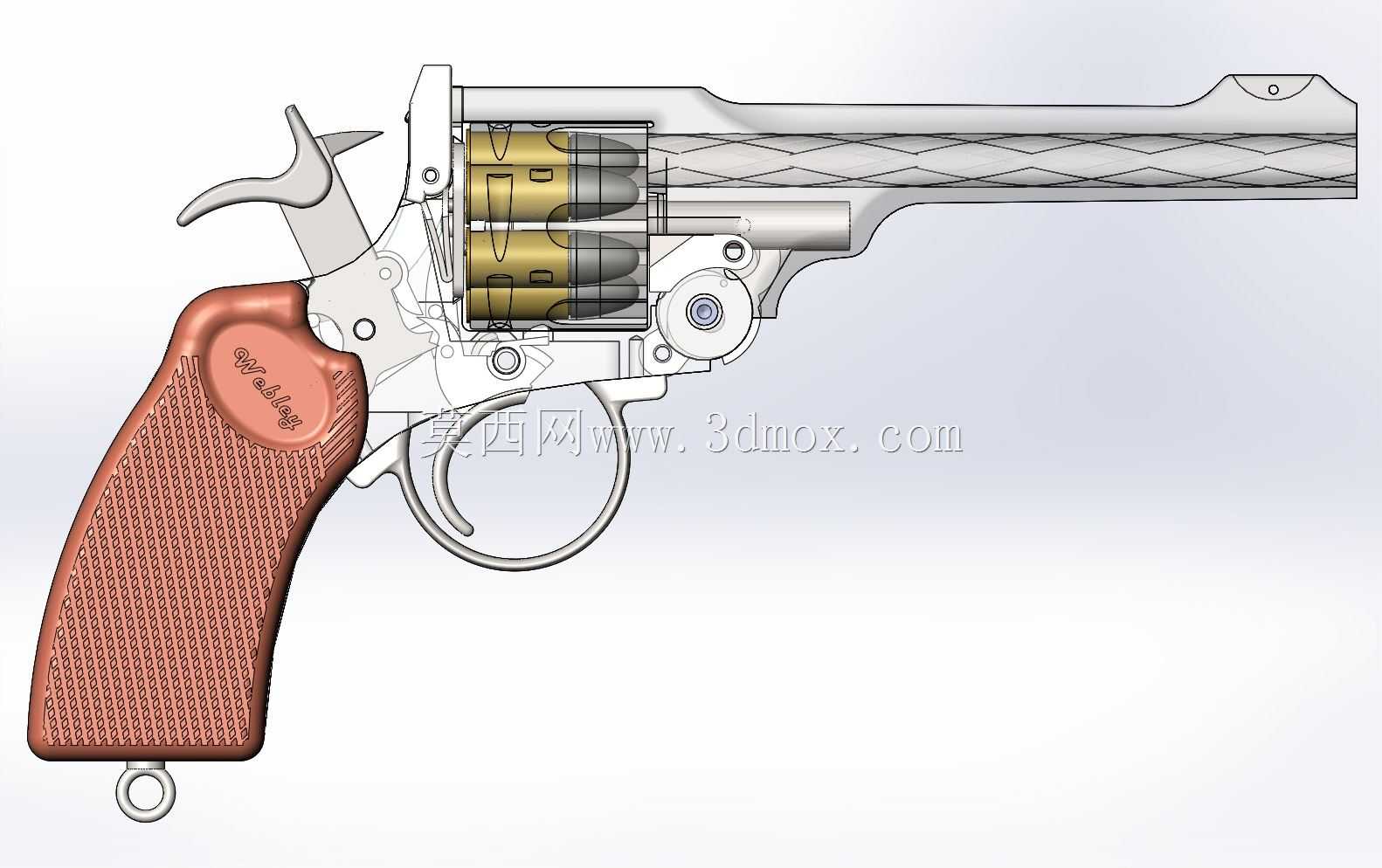

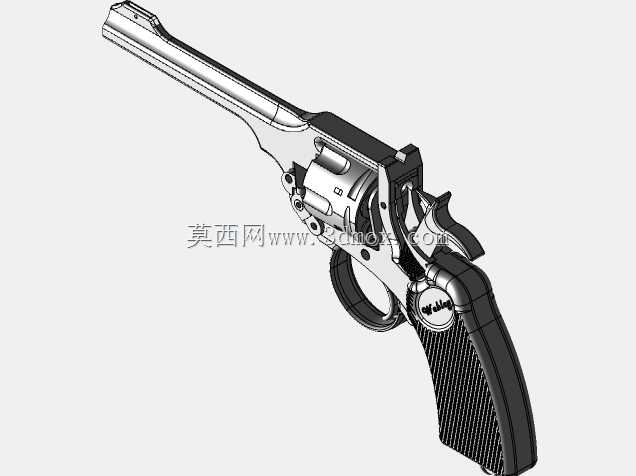

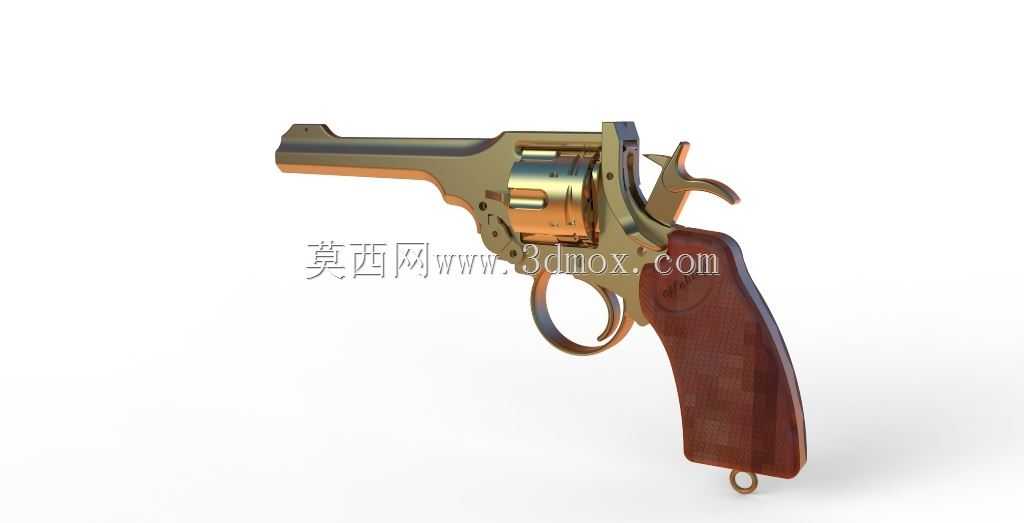

本次建模还原的韦普利马克4型左轮手枪，在结构设计上完整复现了该类转轮手枪的核心传动逻辑，从击锤待击、转轮转动到扳机释放的整套联动机构，均按照实物的装配间隙做了参数化约束，可直接用于结构原理演示、影视道具前置设计或者轻武器科普教具的开发场景。从实际使用维度看，这类中口径转轮手枪早年多用于制式配枪、民用射击运动领域，其结构可靠性的核心在于转轮与枪管尾端的闭锁贴合度，建模过程中特意对转轮定位槽、击针让位孔的配合公差做了单独的尺寸校核，保证转动到待击位置时，弹巢轴线与枪管轴线的同轴度误差控制在合理范围内，避免出现模拟击发时的结构干涉。握把部分采用了贴合手型的曲面建模，表面防滑纹理按照实物的网格纹路做了等距阵列，握持区域的弧度经过人体工学适配，从虎口贴合位到指槽过渡的曲面曲率连续，既还原了木质握把的质感，也保证了结构拆分时握把与枪身框架的安装边界完全匹配，不需要额外调整装配基准。枪身主体的金属构件部分，枪管的长度、转轮座的壁厚、扳机护圈的尺寸均按照实物比例缩放建模，所有铰接部位的销轴、弹簧让位槽都做了单独的特征建模，没有做简化合并处理，拆分后可直接导出各零件用于3D打印验证或者结构拆解教学。设计思路上没有做夸张的艺术化修改，完全遵循原枪的结构逻辑，比如抛壳挺的位置、击锤的转动行程、扳机的扣动角度都和实物保持一致，在装配体环境下可实现完整的动作模拟，转动转轮时的定位卡顿感、击锤压倒时的限位反馈都通过配合约束做了还原，方便结构设计从业者参考这类经典轻武器的机械传动逻辑，理解多构件联动时的公差配合思路，也可作为机械原理教学中连杆传动、棘轮定位结构的具象参考案例。
