可旋转式重型台虎钳三维结构设计

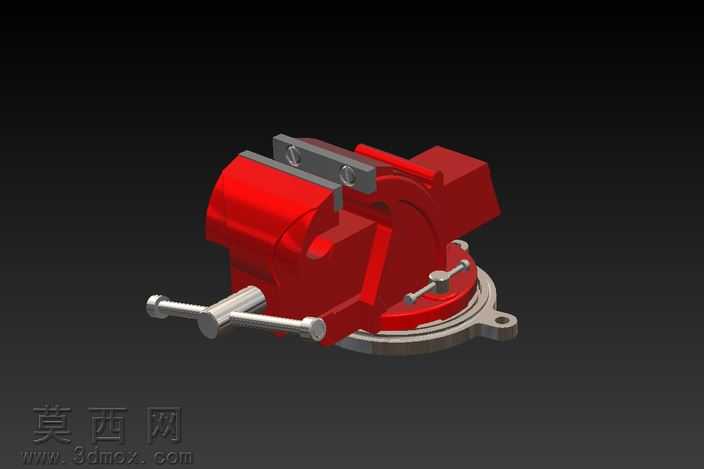

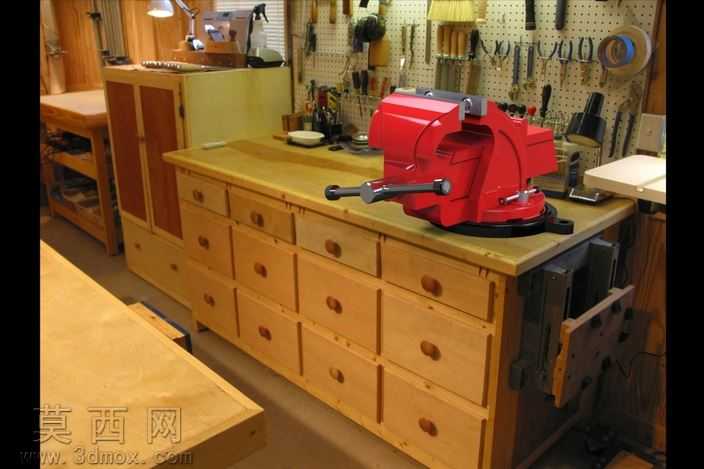

本作品为可旋转式重型台虎钳的三维建模设计，整体采用三维机械设计软件完成全参数化建模，所有零部件均按照实际工业台虎钳的尺寸比例进行1:1还原，完整复现了台虎钳从固定底座、旋转盘、钳身主体、活动钳口、夹紧丝杆到操作手柄的全部结构细节。建模过程中首先从底座部分开始构建，底座采用带安装孔的法兰式结构，预留了与工作台面紧固连接的螺栓过孔，保证台钳安装后的结构稳定性；旋转盘部分设计了圆周方向的锁紧结构，可实现钳身360度水平旋转并通过侧边锁紧手柄完成角度固定，满足不同加工方位的夹持需求。钳身主体部分采用一体式铸钢件的结构设计思路，建模时还原了铸件的厚重质感与加强筋结构，固定钳口与活动钳口均设计了可更换的带齿钳口板，钳口板通过沉头螺钉与钳身固定，既保证夹持工件时的摩擦力，也便于后期磨损后的更换维护。夹紧传动部分采用梯形丝杆传动结构，建模时还原了丝杆的梯形螺纹特征、丝杆与活动钳身的配合螺母结构，以及丝杆端部的限位结构，保证活动钳口在开合行程内平稳移动，不会出现脱出问题；操作手柄采用穿杆式设计，两端带有防脱球头结构，符合实际操作中的施力习惯。材质渲染方面，整体钳身主体采用哑光红色烤漆材质，还原工业台虎钳的经典涂装效果，丝杆、手柄、钳口板、锁紧螺钉等金属加工件采用银灰色金属材质，区分出铸件与机加工件的不同质感，底座旋转盘部分做了铸铁哑光质感处理，不同部件的材质区分清晰，能够直观展现产品的材质构成。结构设计上充分考虑了台虎钳的实际使用场景，各活动部件之间预留了合理的装配间隙，所有配合关系均符合机械装配的公差要求，既保证了模型的外观还原度，也具备完整的装配合理性，可用于钳工工具的结构教学、五金产品的展示演示以及相关工装设计的参考使用，完整展现了传统台虎钳的经典机械结构与实用功能设计。
