零件挤压成型冲压工装结构设计

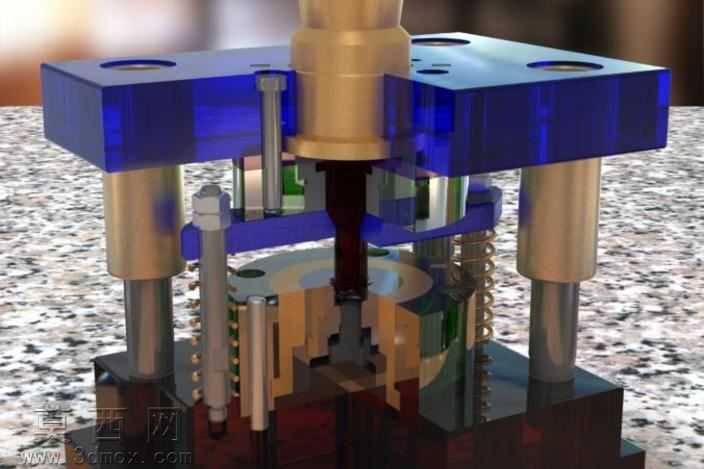

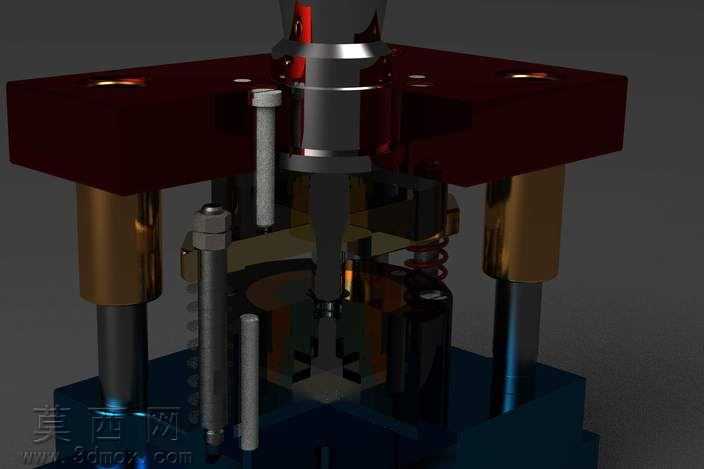

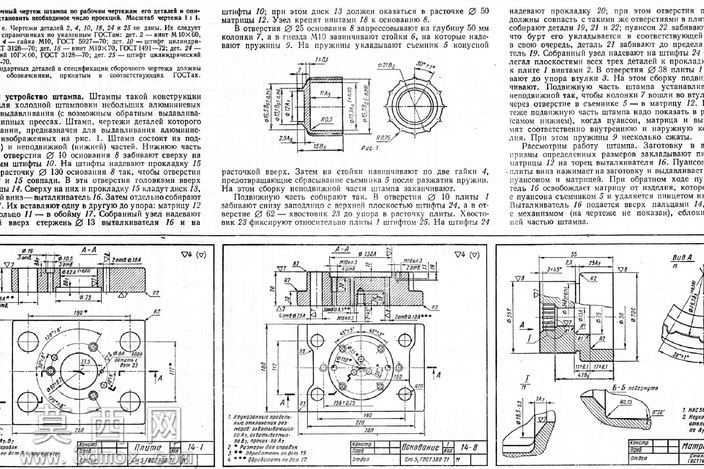

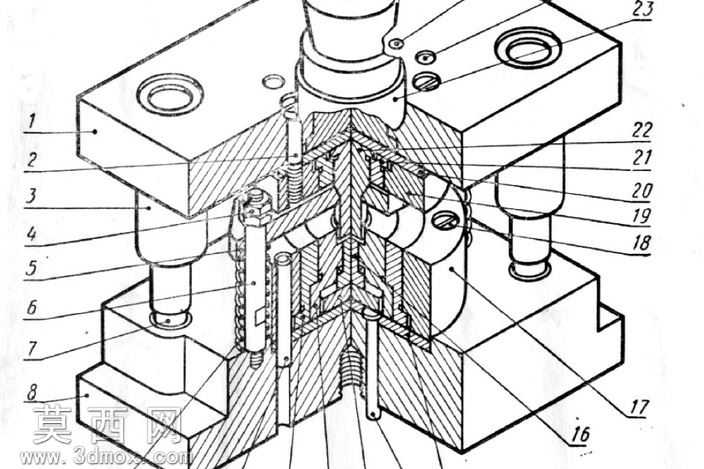

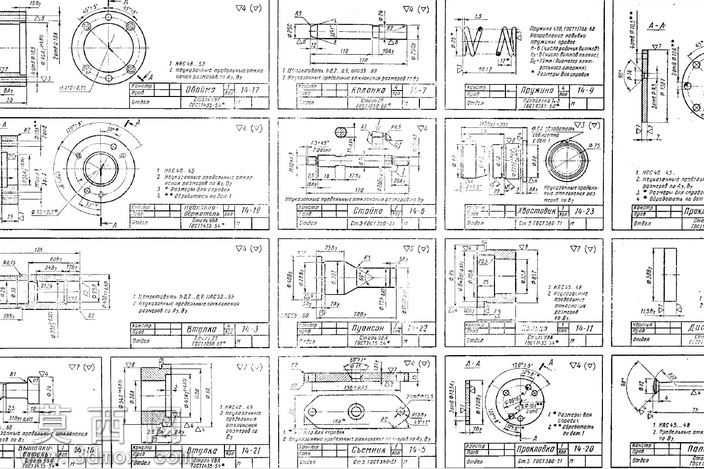

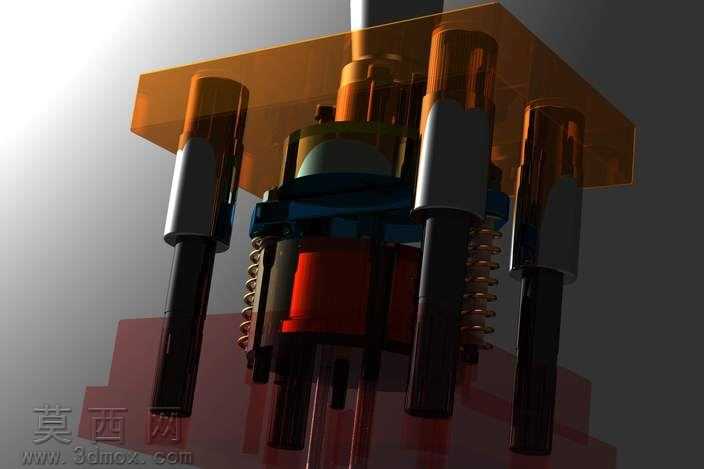

本作品为针对小型金属零件冷挤压成型工序设计的冲压工装三维模型，建模过程严格遵循冷冲压模具的设计规范，完整还原了挤压工装的全装配结构。模型采用自顶向下的建模思路，先完成整体工位布局规划，再逐一细化各个功能部件：上模部分设置了与压力机滑块连接的模柄结构，上模座采用透明蓝色工程塑料质感的材质渲染，直观展示内部的凸模固定、传力组件布局，凸模与上模座之间通过固定板实现刚性锁紧，保证挤压过程中凸模的对中精度与传力稳定性。下模部分包含凹模型腔、定位组件、卸料结构，四根对称布置的导柱导套组件贯穿上下模座，导套采用铜合金材质渲染，导柱为抛光轴承钢质感，配合间隙控制在精密冲压所需的公差范围内，为上下模的往复开合提供精准导向，避免合模过程中出现凸凹模啃模的问题。模型中还还原了弹性卸料机构，导柱外侧套设的螺旋压缩弹簧采用金属亮面材质渲染，能够在挤压成型完成后带动卸料板将抱紧在凸模上的工件顺利脱出，同时下模设置的定位结构可精准放置待加工坯料，保证每一次挤压的零件成型精度一致。渲染阶段采用了写实的材质区分方案：上下模座的透明蓝色材质既保留了模座的结构轮廓，又能清晰展示内部嵌套的凸模、凹模、紧固件、复位件的装配关系，金属部件根据功能不同区分了材质质感，承力结构件采用调质钢的哑光金属质感，导向件采用高光抛光金属质感，弹性元件采用弹簧钢的暗金属质感，不同材质的区分让整个工装的结构层级一目了然。整个模型完整呈现了冷挤压工装的工作逻辑：上模随压力机滑块下行时，导柱先导入导套完成精准对中，随后凸模接触坯料，在凹模型腔的约束下将坯料挤压成型，保压完成后上模上行，弹簧驱动卸料板将工件从凸模上卸下，完成一个挤压作业循环，所有部件的装配关系、运动逻辑都在三维模型中得到准确还原，可用于冷挤压工装的结构教学、方案演示参考。
