手动螺旋压力工装三维结构设计

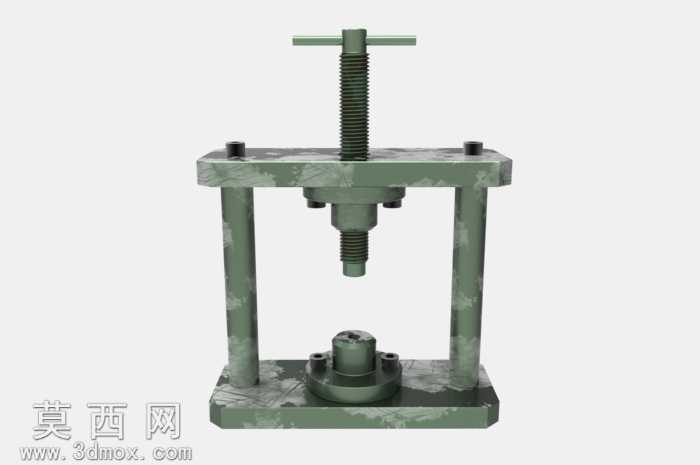

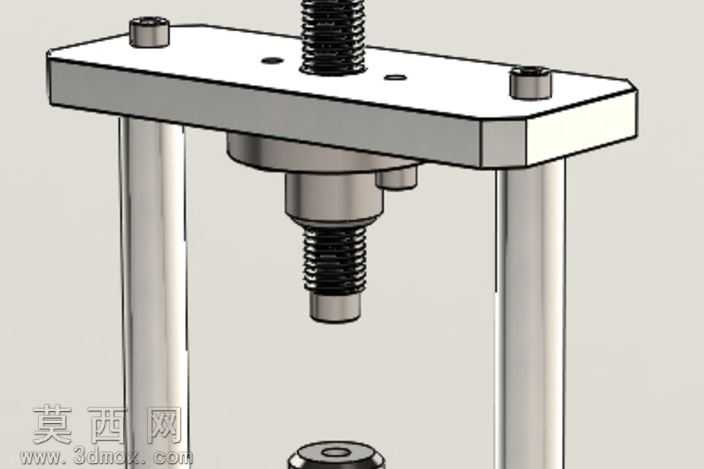

本作品为手动螺旋式压力工装的三维建模成果，建模阶段采用SolidWorks完成全参数化零件设计与装配约束搭建，从核心的传动螺杆、T型操作手柄、施压压头，到两侧支撑立柱、上下安装板、底部定位工装座，每一个零件都严格按照机械加工的尺寸公差逻辑设定参数，确保装配后无干涉、运动逻辑符合实际机械原理。材质渲染阶段，针对工装的金属加工属性，为整体结构赋予军绿色锤纹漆金属材质，还原车间实用工装的真实质感，对螺杆、压头工作面等传动受力部位，单独做了金属切削面的材质区分，添加细微的加工纹理与金属反光效果，支撑立柱、安装板的棱边做了符合实际工艺的倒角渲染，避免模型出现生硬的直角失真问题。结构设计上，核心采用螺旋副传动的力放大原理，通过T型手柄将人手的圆周旋转力矩，通过螺杆的螺距传动转化为垂直方向的线性压力，两侧对称布置的导向立柱为压头提供稳定的垂直运动导向，避免施压过程中出现偏载歪斜，底部的定位座预留了工件安装定位槽，可适配小型零件的压装、冲压、校直等手动作业场景。设计思路围绕手动小型工装的实用性展开，在保证结构强度的前提下简化零件数量，上下安装板与立柱采用螺栓锁紧的可拆卸结构，方便后期更换不同规格的压头与定位座，拓展工装的适用场景；建模过程中反复验证螺旋副的运动行程，确保压头下行至最低位置时与底部定位座的配合精度符合压装作业要求，同时对受力较大的螺杆根部、立柱与安装板连接位置做了加强结构设计，避免长期受力出现结构变形，整体模型装配关系完整，可直接用于工程出图、运动仿真演示以及3D打印样机制作，完整还原了手动螺旋压力工装的机械原理与实用结构。
