带插脚压杆式微动开关三维结构设计

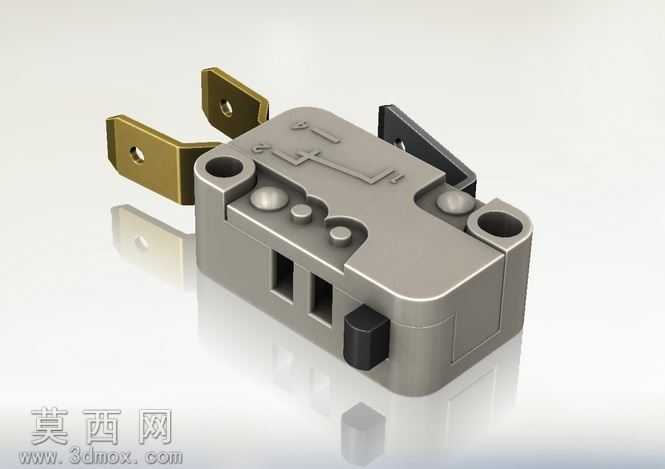

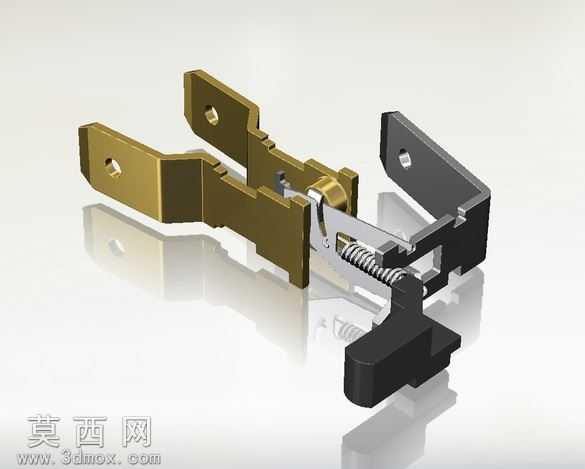

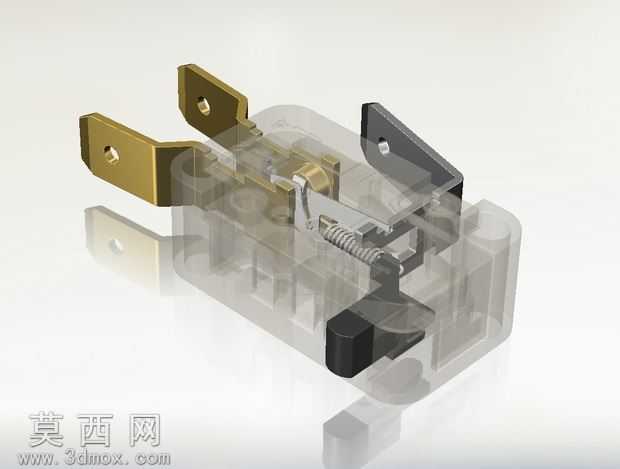

本模型为带插脚压杆式微动开关的三维参数化设计成果，建模阶段以实物测绘的精准尺寸为基准，采用SolidWorks完成全零件建模与总装配合，完整还原了微动开关的内部触发结构与外部安装特征。建模过程中优先使用拉伸、切除、扫描等基础特征命令构建主体基座，基座部分还原了两侧的安装定位孔、侧面的散热通槽以及顶部的触发结构限位槽，对基座表面的标识凸纹采用包覆特征实现，保证细节还原度的同时控制模型特征树的简洁性，避免冗余特征导致的文件运行卡顿。金属插脚部分单独建模，还原了插脚的安装定位孔与弯折角度，装配时采用重合、同轴心配合保证插脚与基座内部触点端子的对位精度，还原真实产品的接线安装结构。触发压杆部分还原了黑色压杆的转轴结构与触发端的弧形接触面，建模时对压杆的转动限位结构做了细节处理，可模拟压杆按下、复位的动作行程，直观展示微动开关的触发原理。材质与渲染阶段，针对不同零件赋予对应材质属性：基座部分采用浅灰色哑光工程塑料材质，调整粗糙度参数模拟热固性塑料的磨砂质感；金属插脚赋予黄铜金属材质，调整金属度与反射参数还原铜件的金属光泽与轻微做旧质感；触发压杆赋予黑色耐磨工程塑料材质，表面做轻微磨砂处理；内部触点部分赋予银合金金属材质，还原导电部件的金属特性。渲染时采用工作室柔光环境，添加地面反射效果突出模型的立体轮廓，对边角处做轻微倒角处理避免尖锐棱边的渲染失真，最终渲染效果可清晰展示开关的外部结构与各部件的装配关系。设计思路上围绕微动开关的小型化、高可靠性触发特性展开，还原了产品的快动机构特征，模型包含完整的零件拆分结构，可用于电器原理演示、产品结构参考、三维装配教学等场景，模型同时导出STEP通用格式，可兼容多数三维工程软件打开编辑，方便不同使用场景下的调用与修改。
