AR-15配套内红点光学瞄准装置结构设计

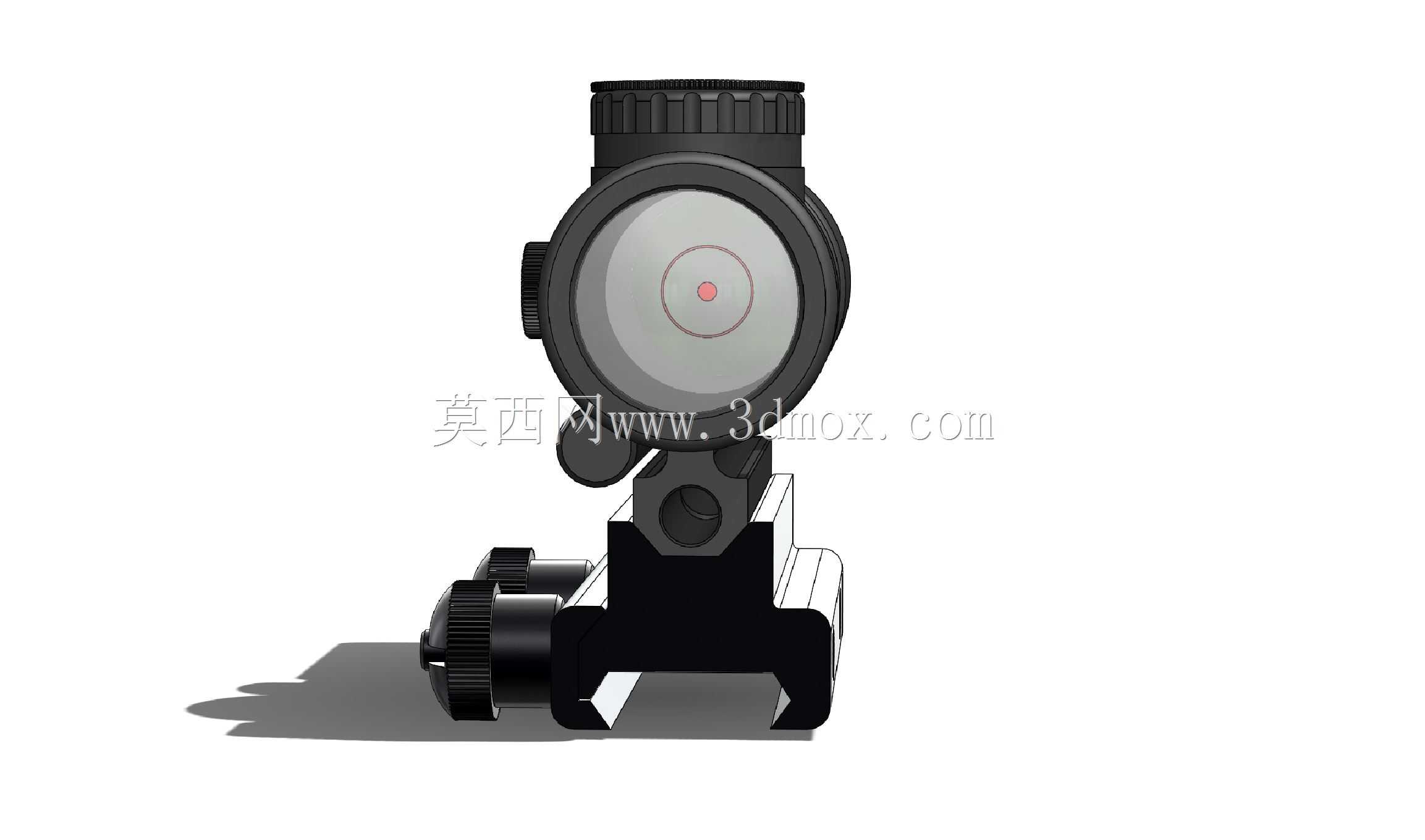

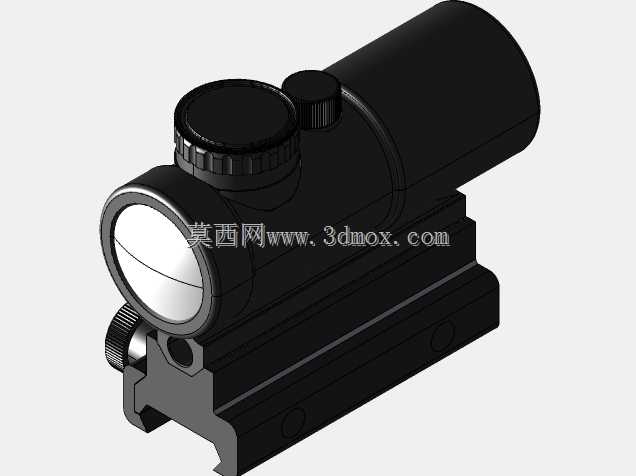

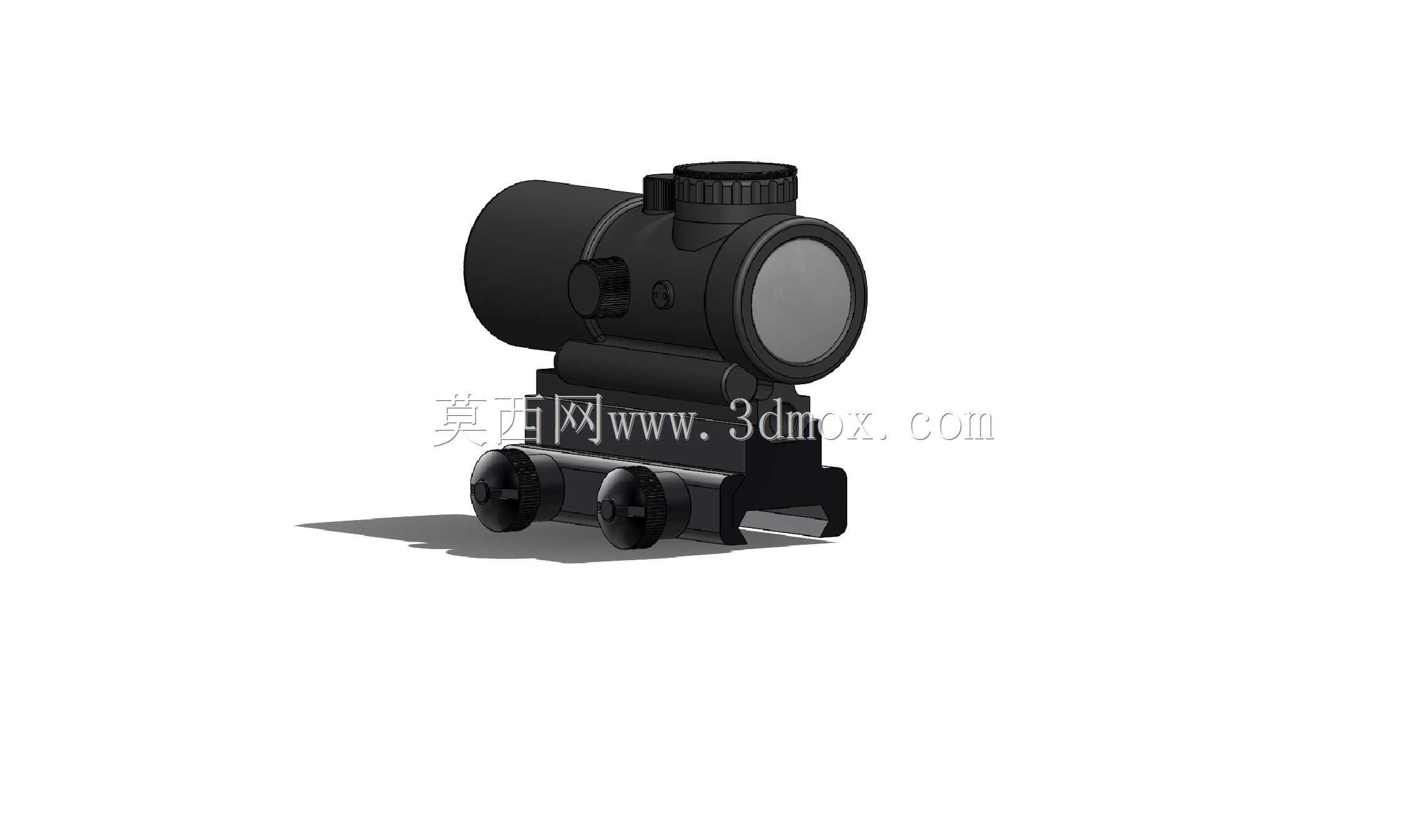

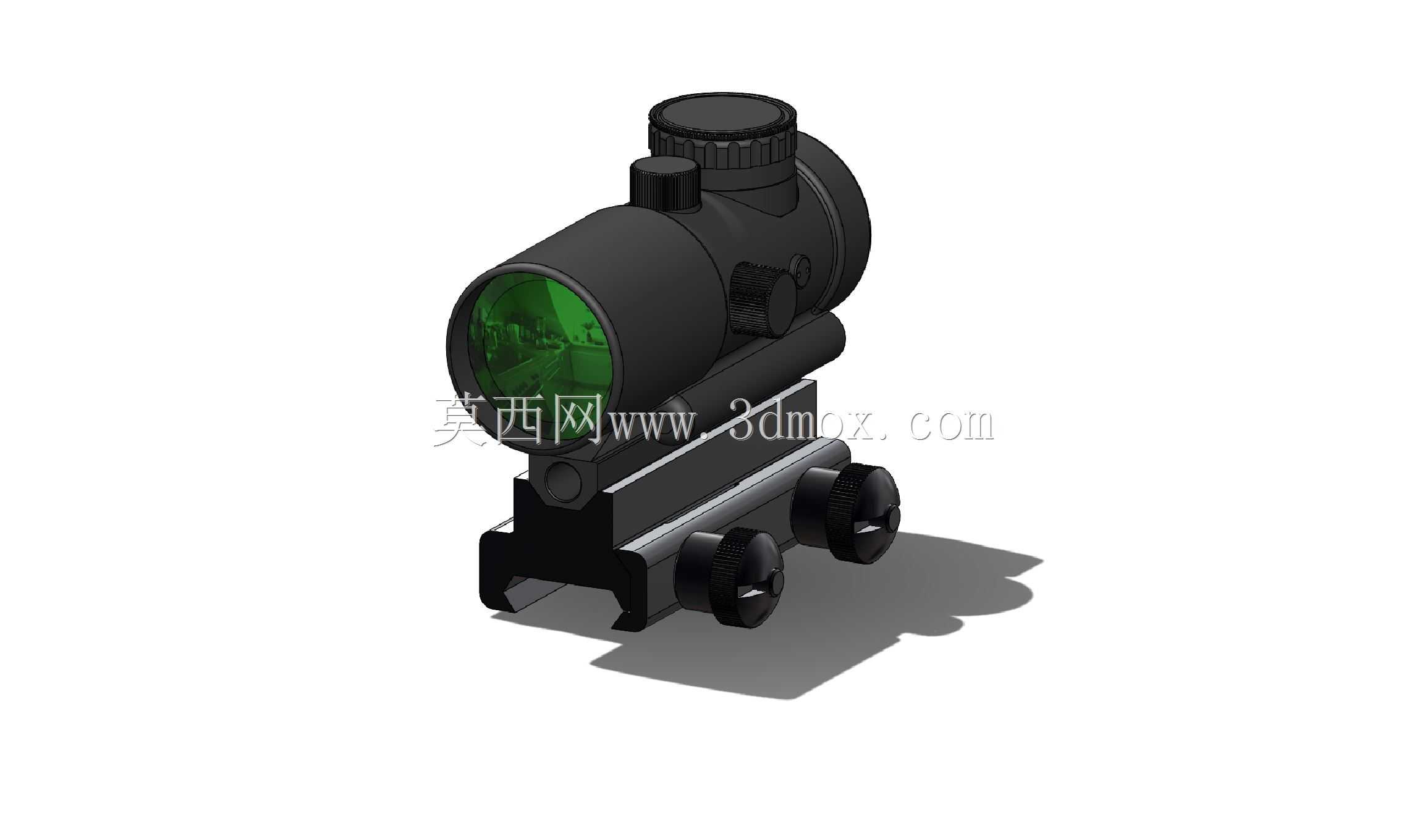

这款瞄准装置主要适配皮卡汀尼导轨安装界面，是轻武器战术附件体系里的常用观瞄部件，核心作用是在近距离交战场景下为射手提供快速瞄准参考，相比传统机械瞄具，无需对齐准星照门的三点一线，只要视场内红点落点对准目标即可完成瞄准，大幅压缩瞄准反应时长，在室内突入、野外近距离遭遇等场景下实用性突出。从结构设计来看，整体采用筒身一体化布局，主镜筒为密封腔体结构，内部设置分光镜片与发光组件，前端物镜做了多层镀膜处理，既保证透光率，也能减少环境反光暴露位置，顶部的调节旋钮用于弹道高低修正，侧方旋钮负责风偏调节，调节档位带有清晰的段落阻尼，避免携行过程中受震动导致参数偏移。镜身下方的安装座采用快拆锁紧结构，搭配两个对称的锁紧手轮，无需额外工具即可完成在标准导轨上的装拆，锁紧后配合导轨定位槽可保证重复安装的定位精度，避免每次拆装后重新校准的繁琐流程。设计过程中充分考虑了实际使用的边界条件，镜身外径控制在常规战术附件的通用尺寸范围内，不会遮挡周边机械瞄具的视野，也可搭配翻折式镜头保护盖使用，整体重量控制在轻量区间，加装后不会对枪械的重心平衡造成过度偏移，长时间携行不会增加过多负重。目镜端的视场范围经过优化，射手双眼睁开时也能清晰捕捉到红点落点，适合双眼瞄准的战术动作需求，出瞳距离没有严格限制，不同射击姿态下都能快速获取瞄准点，内部的红点亮度可根据环境光线调整，强光下不会出现红点过淡看不清的问题，弱光环境下也不会因为亮度过高产生眩光影响视野。镜身外部做了哑光防滑处理，调节旋钮表面滚花设计，戴战术手套操作时也能精准转动调节，不会出现打滑情况，底部安装座的卡槽尺寸严格匹配标准皮卡汀尼导轨的公差范围，锁紧后无旷量，射击时的后坐冲击不会导致瞄具移位，保证弹道落点的一致性。
