适配HKG3螺栓的延迟反吹枪托架结构

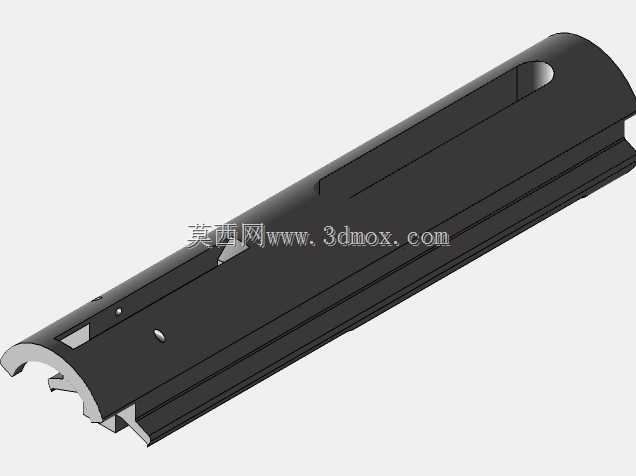

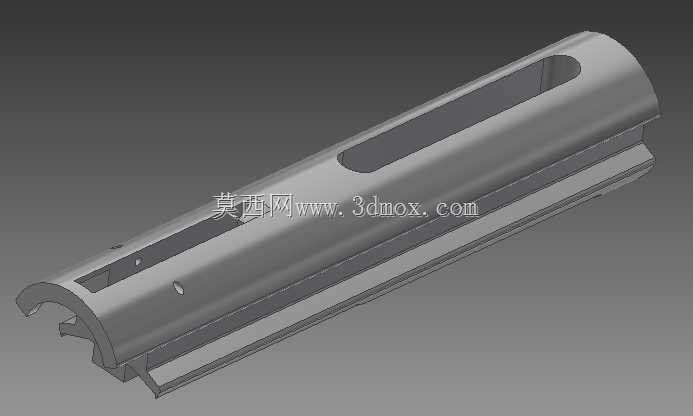

该托架作为枪械自动机组件的配套承载结构，主要应用于采用延迟反吹自动原理的民用竞技枪械、训练用模拟枪械的自动机装配场景，核心作用是为HK系列螺栓提供稳定的往复运动导向与支撑，同时兼容耳轴式连接结构，实现枪机组件与机匣的快速装配定位。从实际使用场景来看，这类托架需要承受枪机往复运动过程中的周期性冲击载荷，同时要保证枪机运动路径的直线度，避免出现卡滞、开闭锁不到位的故障，因此在结构设计上做了多维度的适配优化。设计阶段参考了STG45螺栓托架的成熟受力结构，同时引入AR-15系列枪械延长件的布局思路，在托架本体上预留了触发组件的让位空间，无需额外在机匣内部加工复杂的避让槽，能够简化机匣的加工工序，降低整枪的装配难度。针对原HK螺栓移除oprod部分后出现的质量分布偏移问题，托架在对应位置做了局部加厚处理，通过自身结构的质量补偿，平衡枪机往复运动时的质心位置，减少射击过程中的枪机跳动，提升自动机循环的稳定性。外形上采用半包覆式的长条形结构，主体为圆弧面贴合机匣内壁的设计，侧面开设长条形减重导向槽，既能够减少自身重量，又能通过槽体与机匣内的导向凸台配合，限制枪机的转动自由度，保证开闭锁过程中枪机的姿态稳定。安装边界方面，托架的尾部设置有与耳轴配合的卡槽结构，前端预留枪机导杆的穿装孔位，整体安装尺寸适配标准HK G3规格的机匣内腔，不需要对原有枪械的机匣结构做破坏性改装即可完成装配，同时在托架对应击针、抛壳挺的位置预留了足够的运动间隙，避免击发过程中出现结构干涉。考虑到实际使用中可能存在的加工公差累积问题，托架的配合面均预留了合理的修配余量，装配时可根据实际零件的配合精度做微量修磨，保证枪机运动的顺畅度，同时托架上的定位小孔用于安装抽壳钩的复位弹簧限位销，位置精度控制在0.02mm以内，避免弹簧出现偏磨导致的寿命下降问题。
