枪械击发阻铁与自动启动轴结构

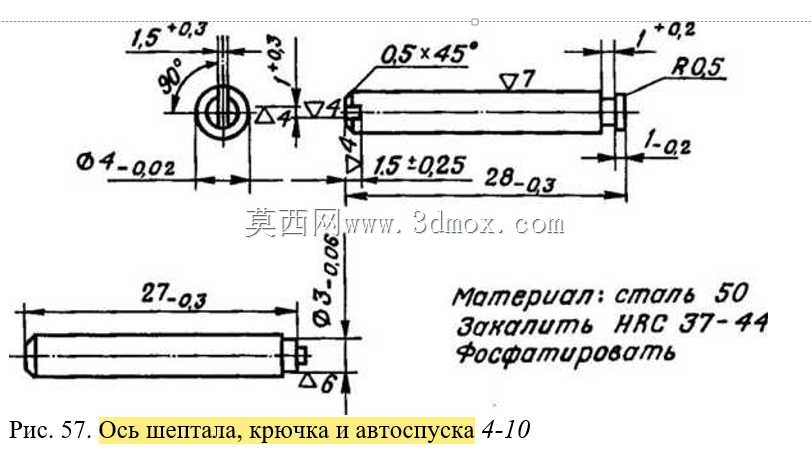

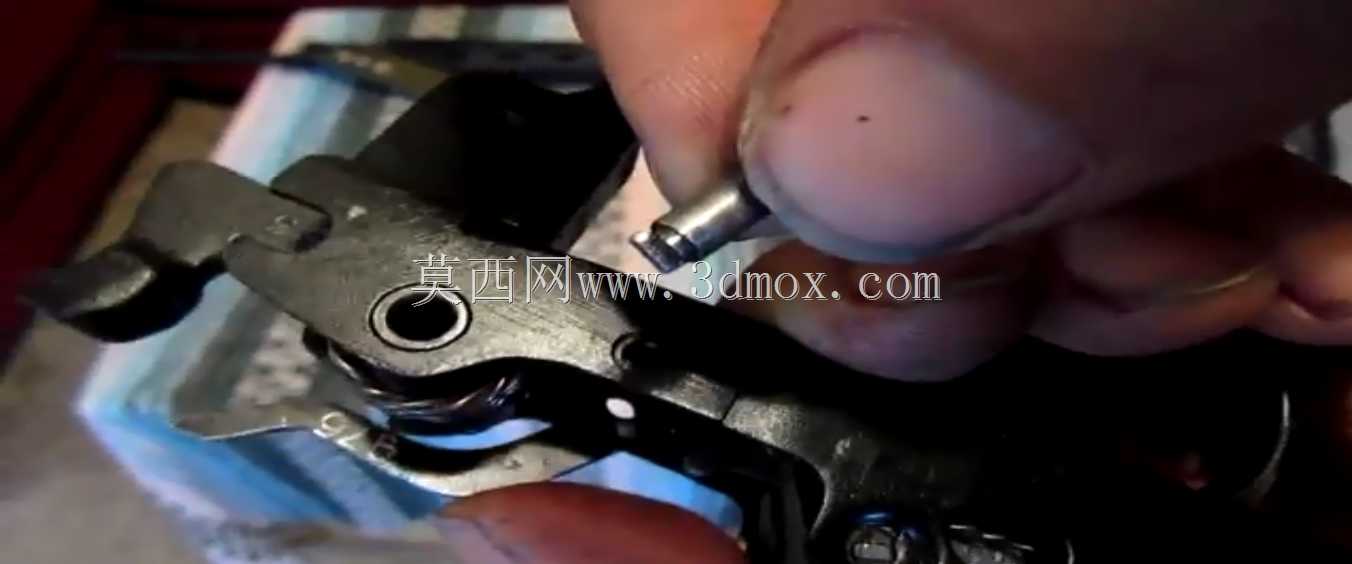

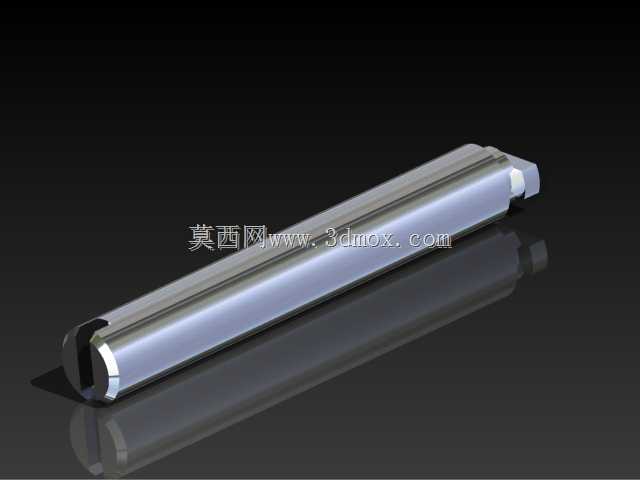

这类轴类零件属于轻武器击发发射机构的核心传动构件，主要承担击锤阻铁挂接、自动机启动触发的传动功能，在半自动、自动步枪的发射循环中起到关键的力矩传递与位置锁定作用。从结构设计来看，该零件采用细长轴类布局，两端加工有对称的扁位与卡槽结构，一端的开槽用于和阻铁扣合面配合，实现待击状态下的击锤位置锁定，另一端的扁位结构则与扳机传动杆联动，在扣压扳机时通过轴体的小角度转动解除阻铁与击锤的扣合，完成击发动作，同时在自动循环过程中，该轴还会与自动机后坐行程中的触发凸台配合，在连发状态下控制击锤的释放时机，保障自动射击的循环节奏稳定。设计过程中首先需要考虑零件的抗冲击性能，因为每次击发解除锁定时，击锤簧的弹力会瞬间作用在轴的扣合卡槽位置，长期循环载荷下容易出现卡槽崩裂、轴体弯曲变形的问题，因此选材通常采用高强度合金结构钢，表面做硬化处理，核心硬度控制在HRC35-40区间，表面硬化层深度0.2-0.3mm，既保证芯部的韧性避免受冲击断裂，又保证接触面的耐磨性能，减少长期使用后的扣合间隙增大问题。从安装边界来看，该轴属于穿轴式安装结构，轴体主体直径与机匣上的安装孔采用H7/h6的间隙配合，保证转动过程中无卡滞，两端的扁位尺寸需要严格控制与机匣限位槽的配合间隙，间隙过大会导致轴体转动旷量增大，扳机行程变长、击发手感模糊，间隙过小则会在低温环境或者泥沙侵入时出现转动卡滞，造成击发失效。轴体的长度尺寸需要匹配机匣两侧安装孔的跨距，两端伸出长度控制在1.5-2mm，装配后通过端部的卡簧限位，防止射击过程中轴体轴向窜动，避免阻铁挂接位置偏移引发的安全隐患。在实际应用场景中，这类零件的加工精度直接影响枪械的扳机力、击发可靠性以及安全性能，卡槽的角度设计需要兼顾扣合的稳定性与解脱的顺滑度，扣合面角度过小会导致阻铁挂接不牢，出现跌落走火的风险，角度过大则会导致扳机力过大，击发吃力影响射击精度。建模过程中需要重点关注两端功能结构的位置度公差，保证卡槽与扁位的相对角度误差控制在0.02mm以内，轴体外圆的圆柱度公差不超过0.01mm，避免安装后出现转动偏心，导致传动过程中出现额外的摩擦阻力。同时轴体表面的粗糙度要求控制在Ra0.8以下，减少与安装孔之间的摩擦损耗，配合面的边缘需要做0.1mm的倒角处理，既方便装配时的导入，也避免锐边切割密封件或者造成应力集中。在自动机构的匹配设计中，该轴的转动行程需要与扳机行程、阻铁解脱行程做匹配计算，保证扳机扣压到3-5mm行程时刚好完成阻铁解脱，同时自动机后坐到位时的撞击力不会导致轴体出现误转动，避免单打连的故障出现。
