Amarok三重夹第三版轻量化结构设计

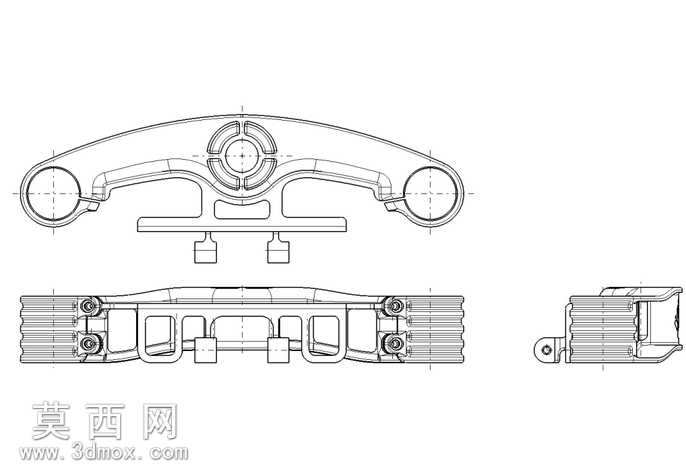

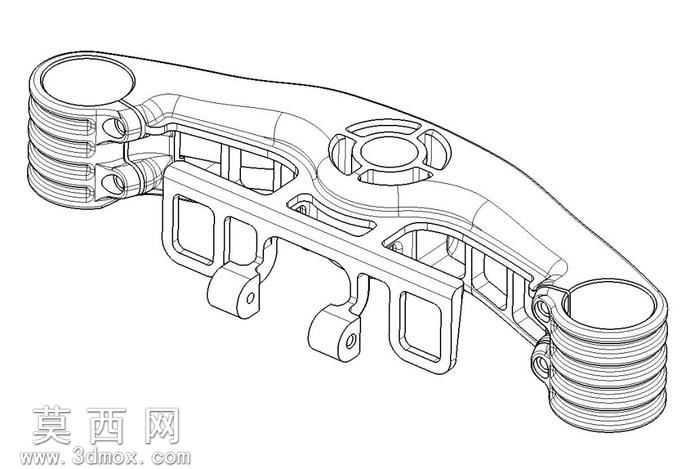

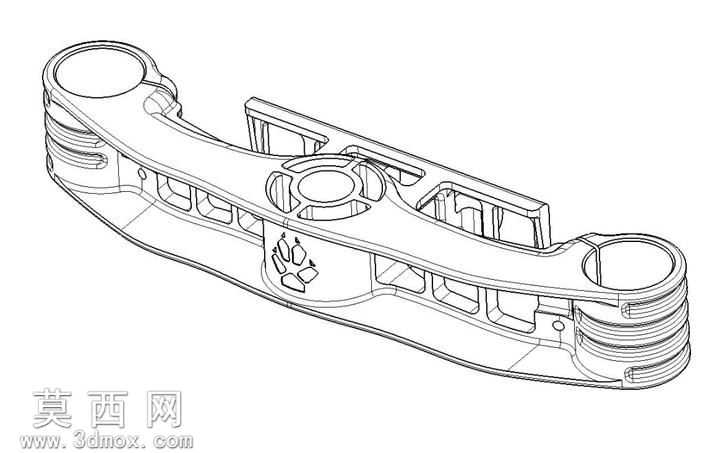

本作品为Amarok三重夹的第三版设计方案，采用三维参数化建模方式完成全结构构建，建模过程中以结构力学性能为核心导向，在保证夹持刚性与连接强度的前提下，对整体结构做了系统性的轻量化优化。建模阶段首先完成整体轮廓的参数化草绘，明确两端夹持环的同轴度公差、中部连接臂的力传导路径，针对传统实心夹持件重量过大、材料冗余的问题，在连接臂区域设计了多组规则排布的镂空减重槽，同时在槽体边缘做了等半径圆角过渡处理，避免应力集中导致的结构失效。模型中部设置了集成式的定位安装座，可适配对应规格的连接销轴，两端的多层叠片式夹持环结构，每侧仅需两颗M6螺丝即可完成锁紧固定，在减少紧固件用量的同时，保证夹持面的贴合度与锁紧力均匀分布。材质选用6061T6铝合金，该材料兼具优良的比强度与切削加工性能，成品整体重量控制在808克，相比同规格钢制夹具减重超过60%，同时满足日常使用的强度要求。建模过程中同步完成了结构的有限元分析验证，模拟最大夹持载荷下的应力分布与形变位移，针对应力集中的局部区域做了壁厚补强，对低应力区域进一步做减薄处理，实现材料利用率的最大化。整体结构采用一体化设计思路，减少了不必要的拼接零件，降低后续装配的复杂度，夹持环的多层叠片结构可在锁紧时产生微量弹性形变，自适应被夹持件的表面公差，提升夹持稳定性。模型的线框展示清晰呈现了内部的筋位排布与镂空结构的布局逻辑，所有安装孔位、连接特征均做了标准化参数设置，可直接导出至加工模块完成数控编程，适配铣削加工的工艺要求，无需额外做工艺补正。
