履带式近程防空导弹跟踪作战载具

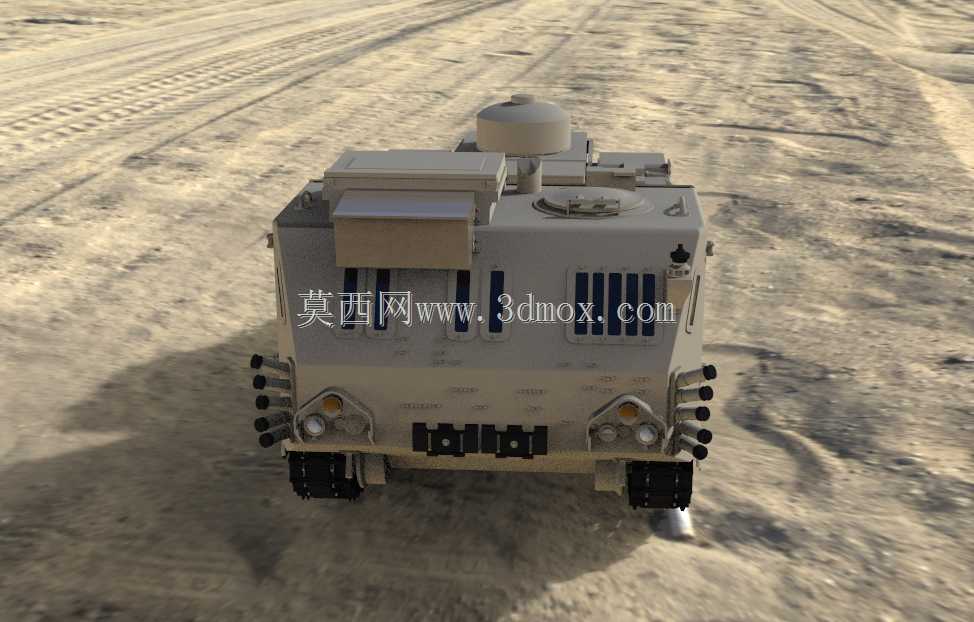

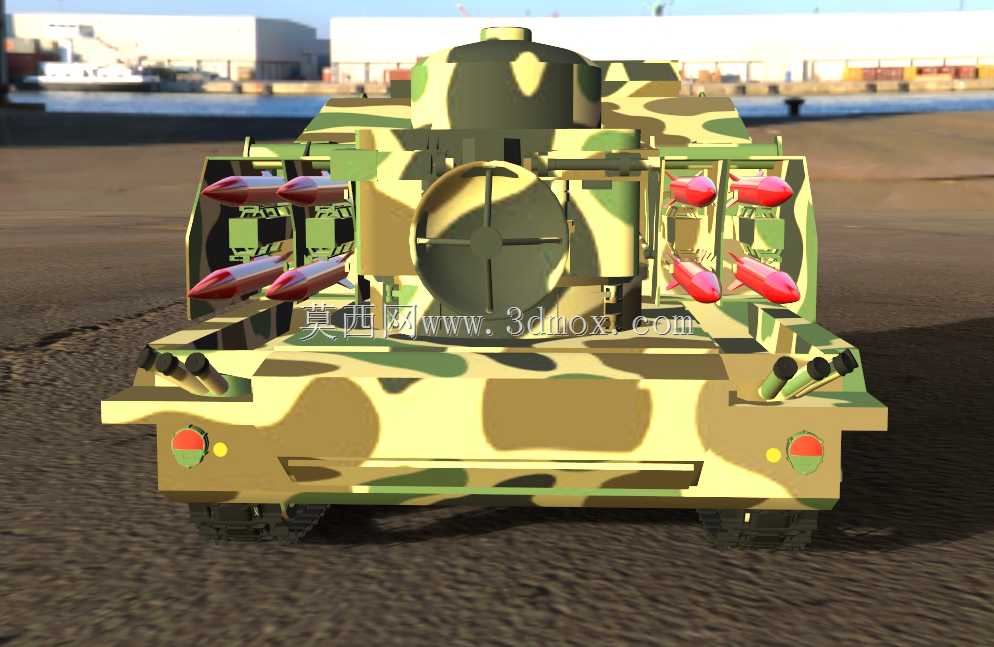

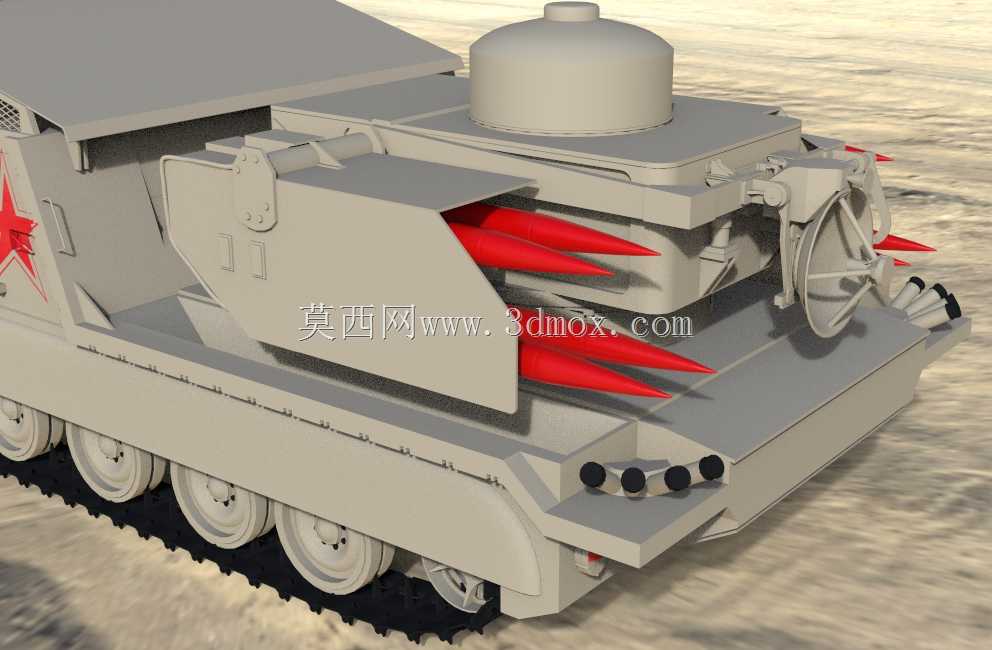

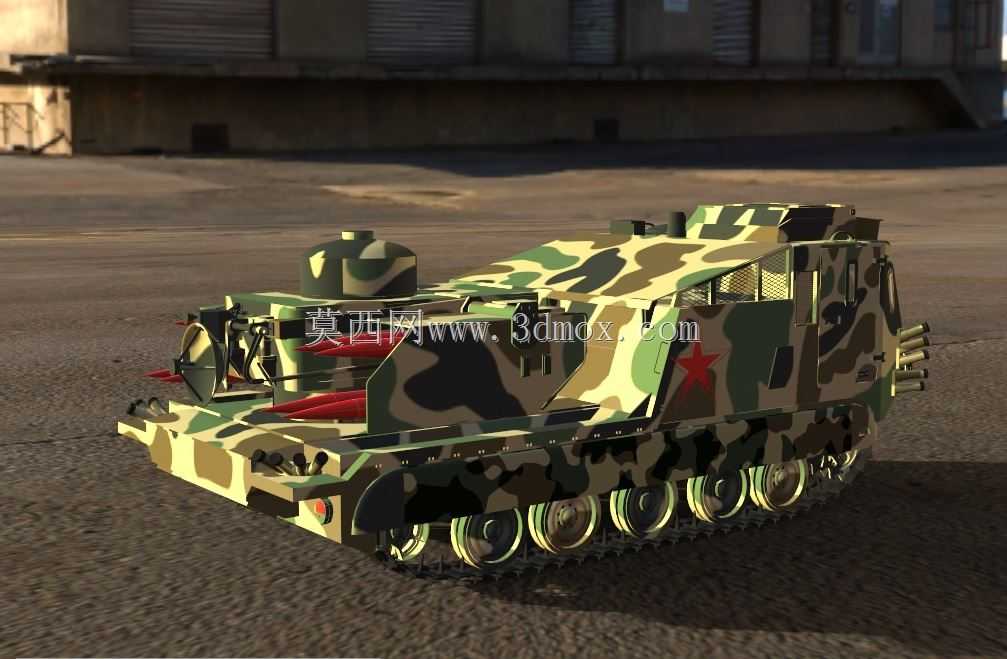

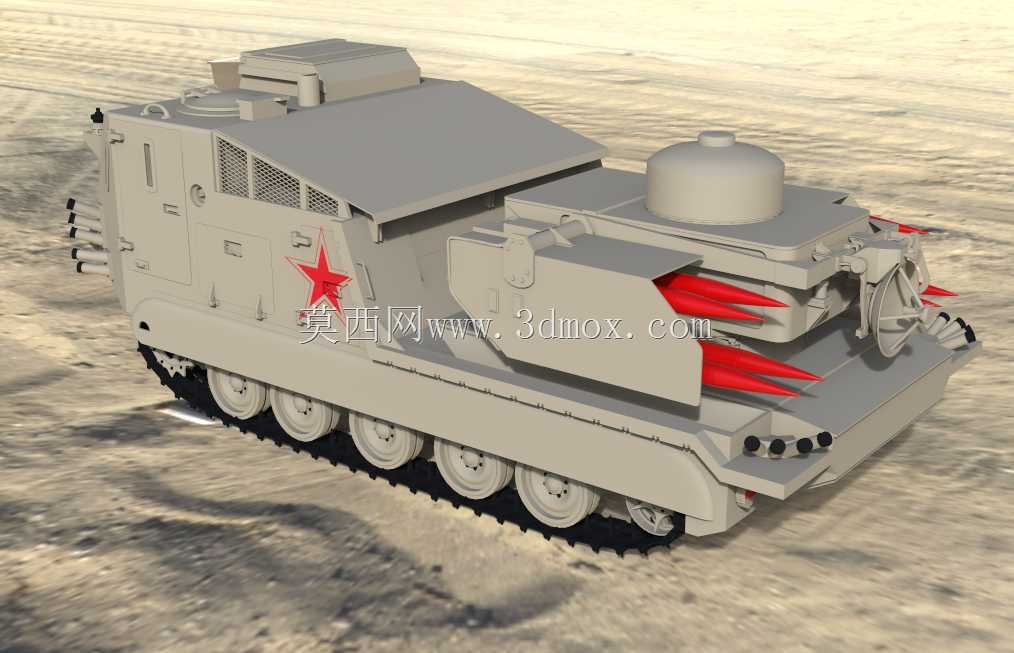

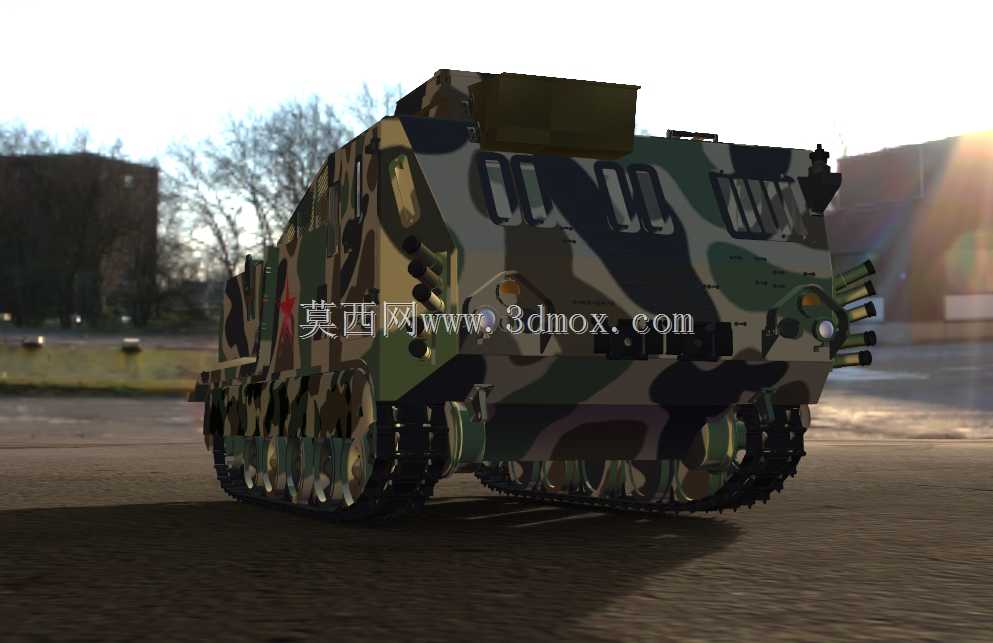

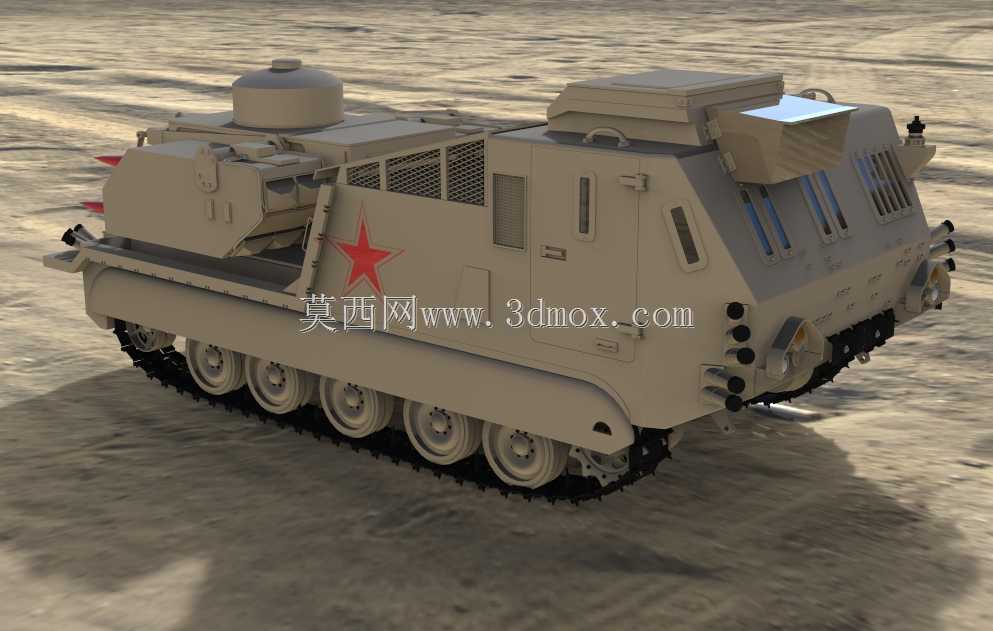

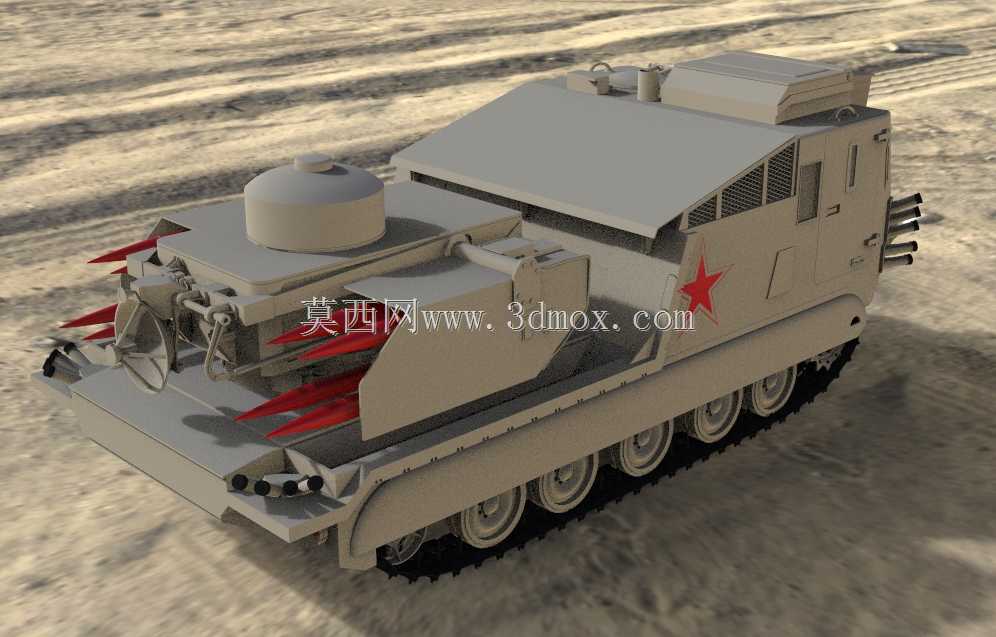

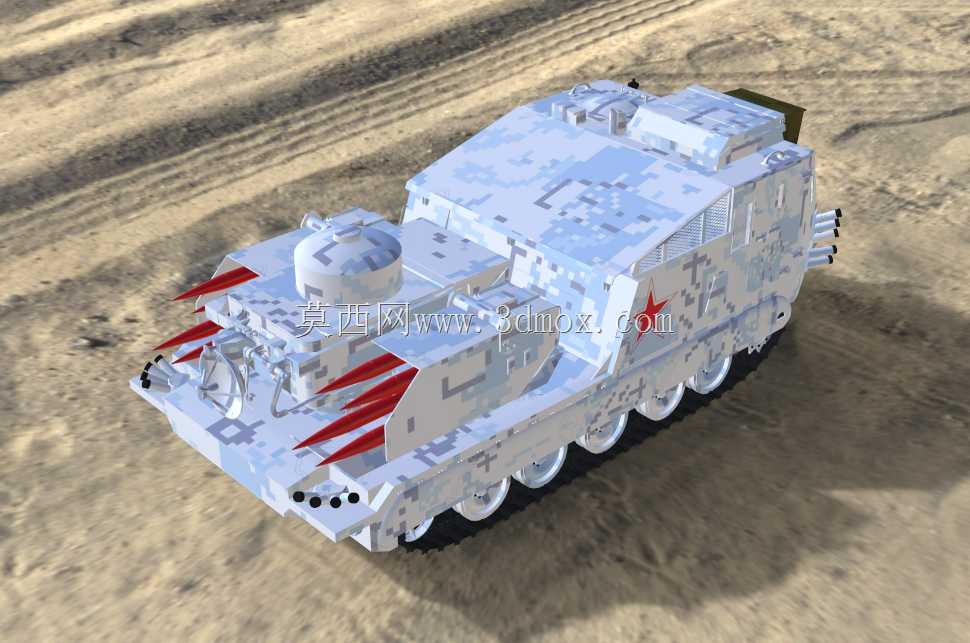

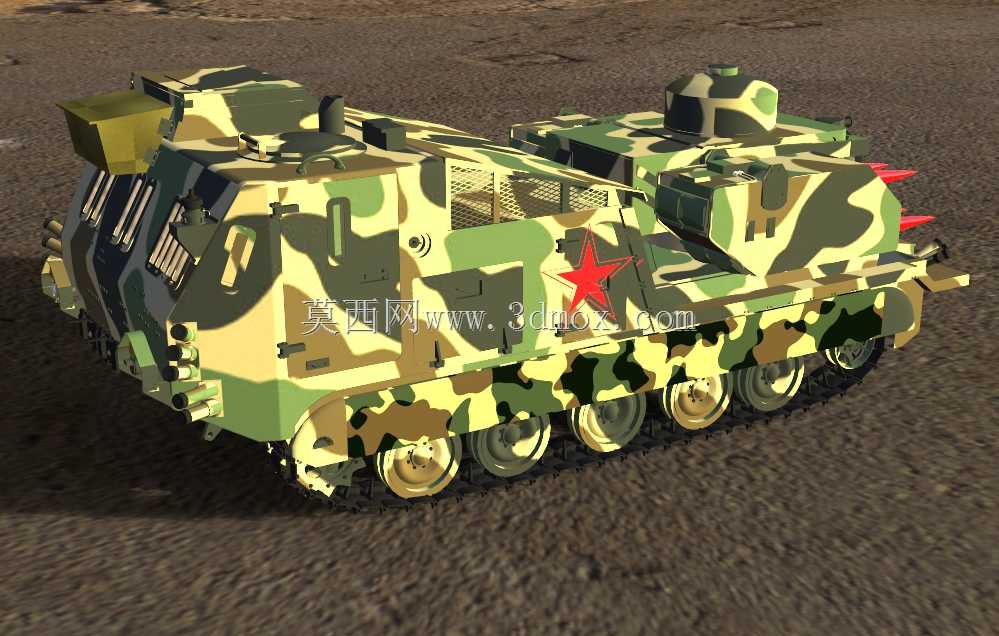

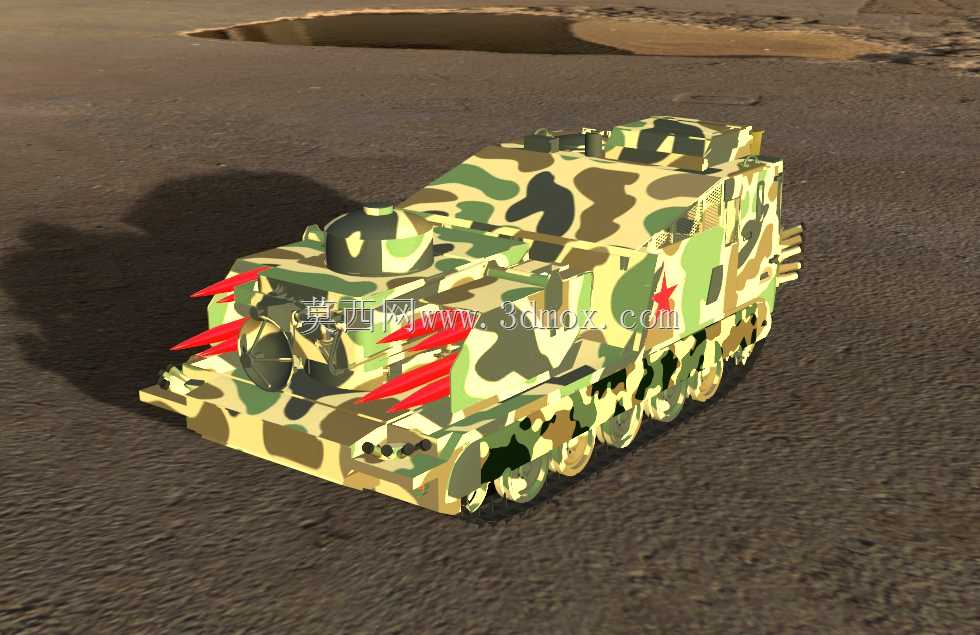

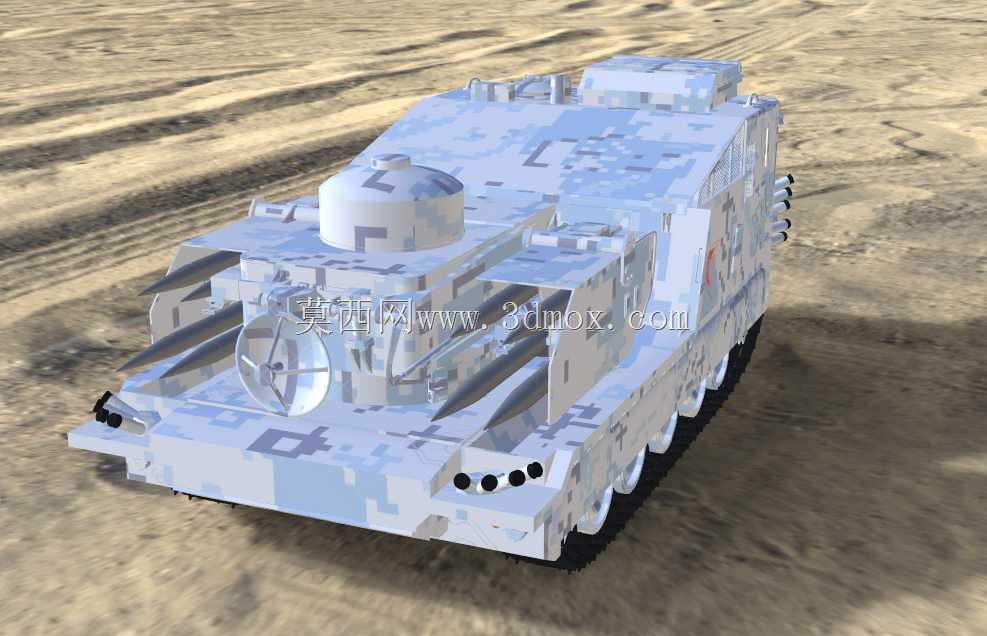

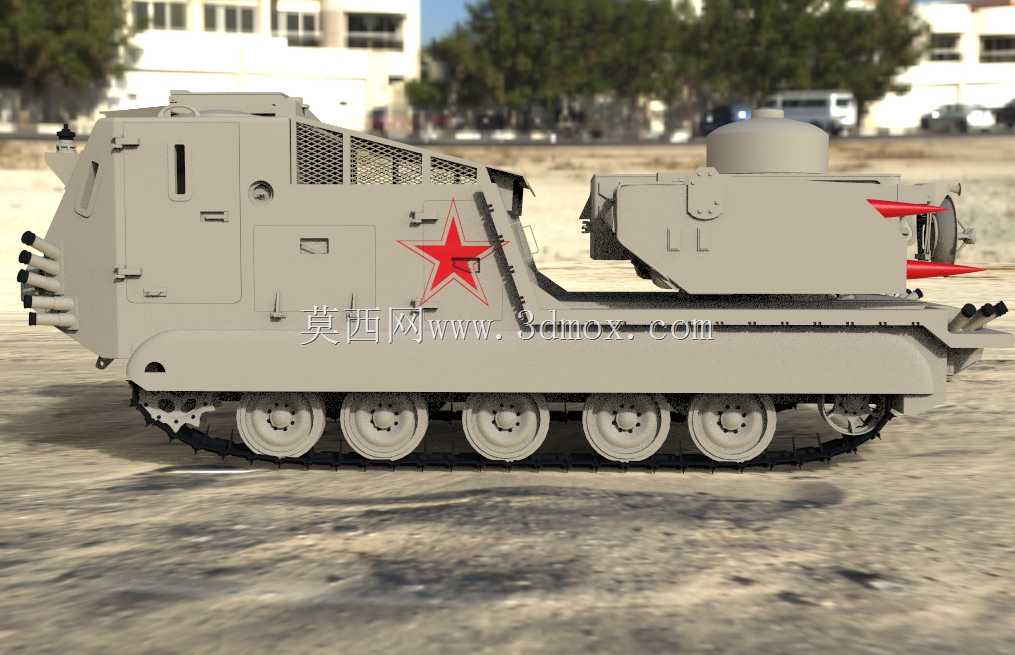

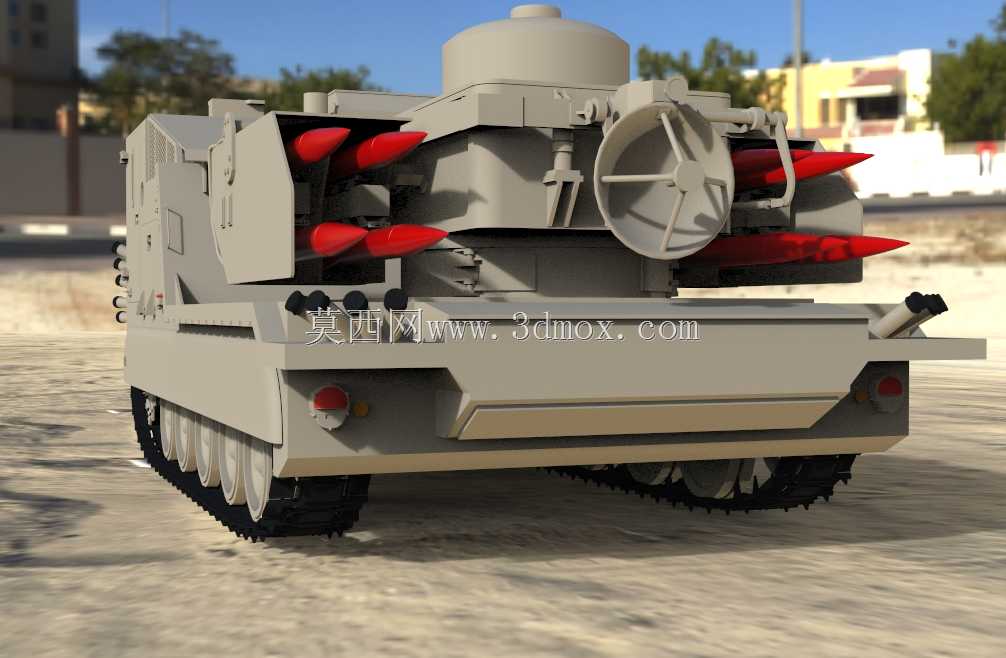

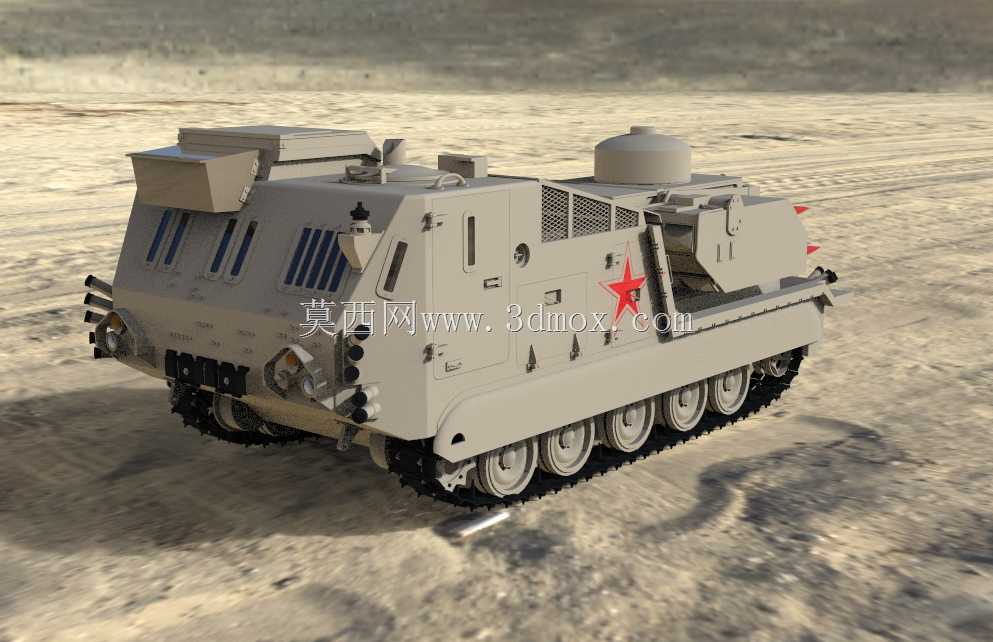

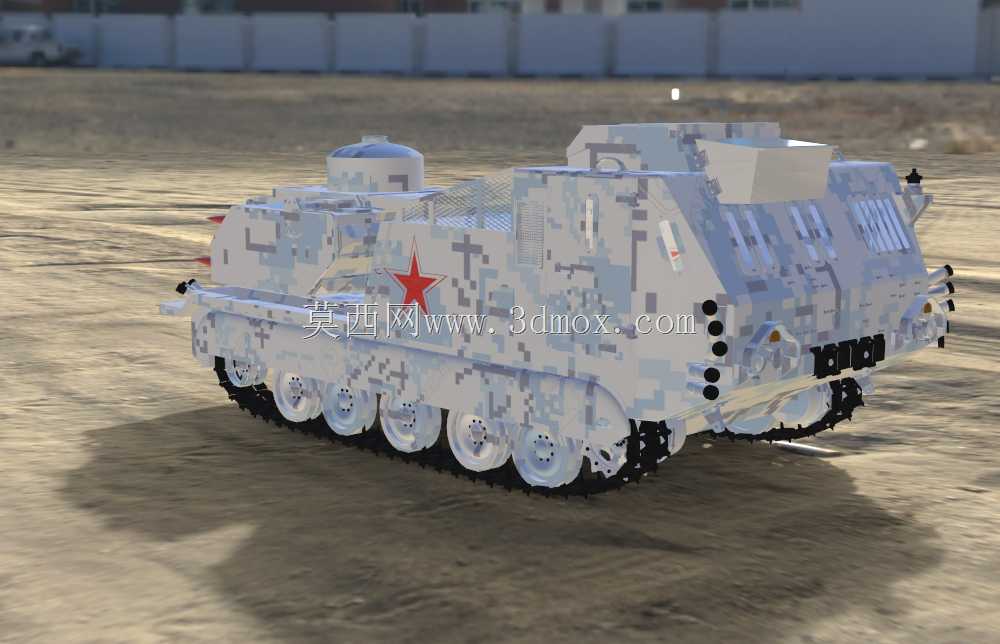

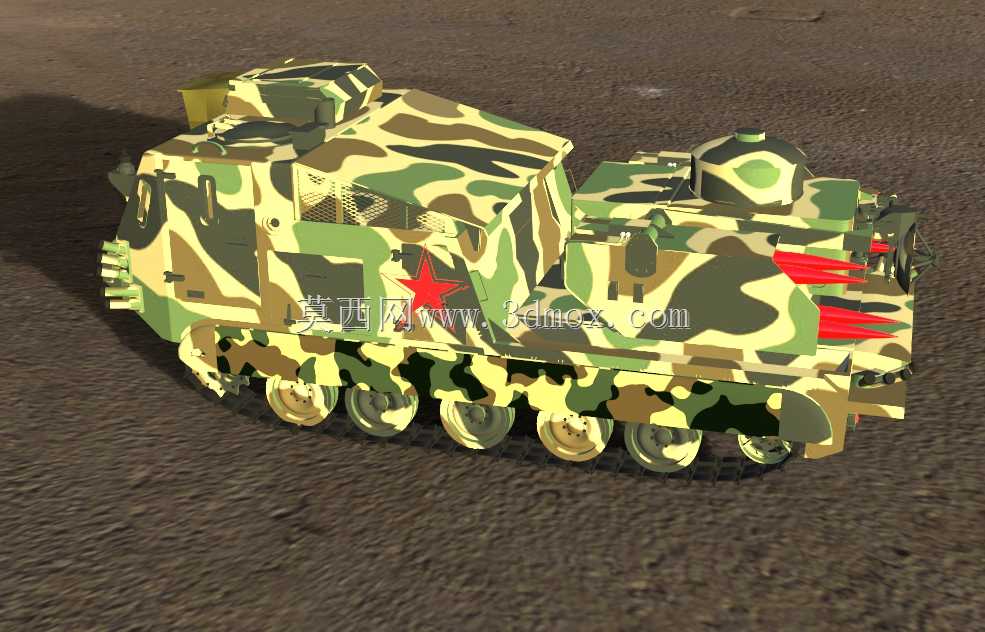

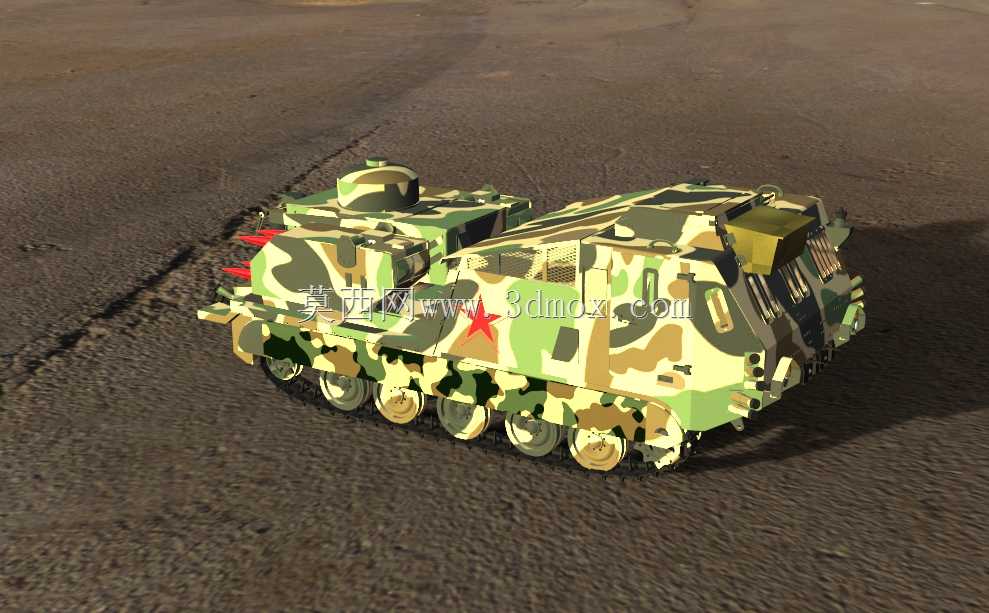

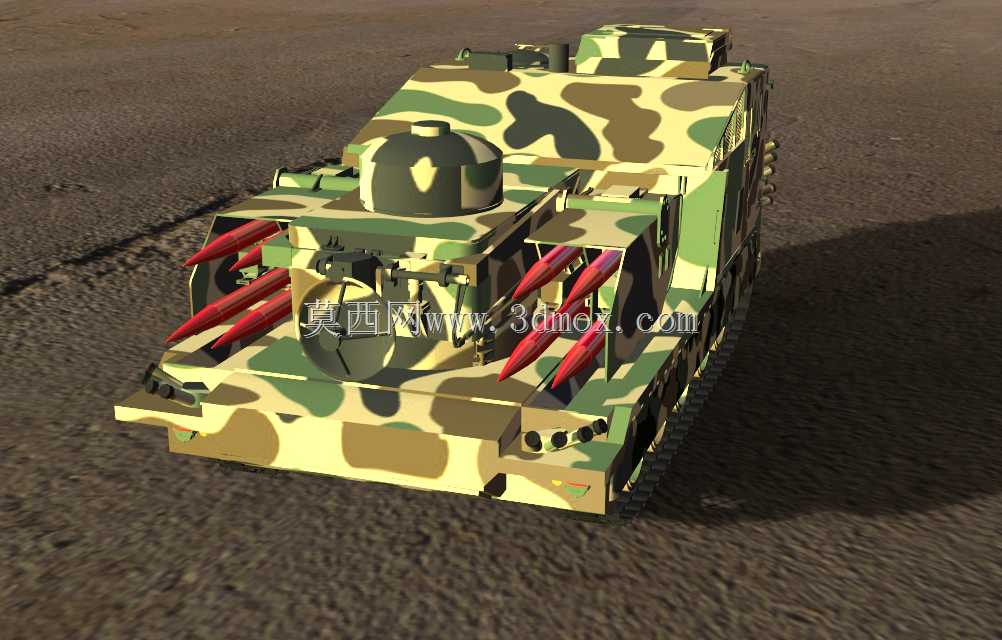

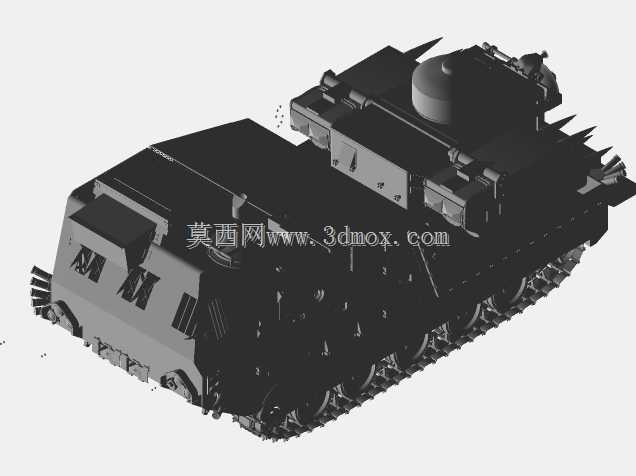

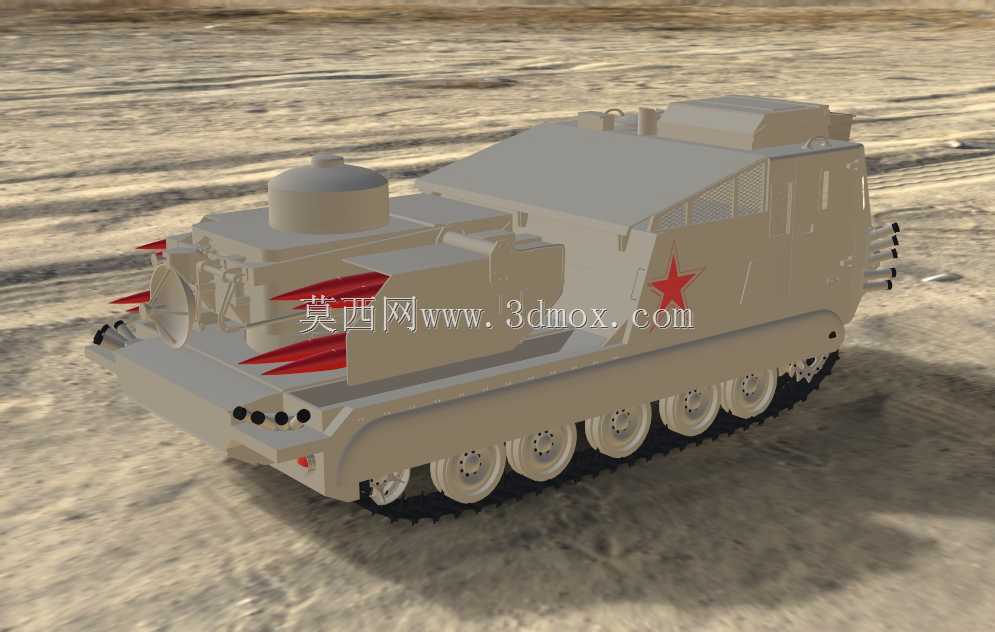

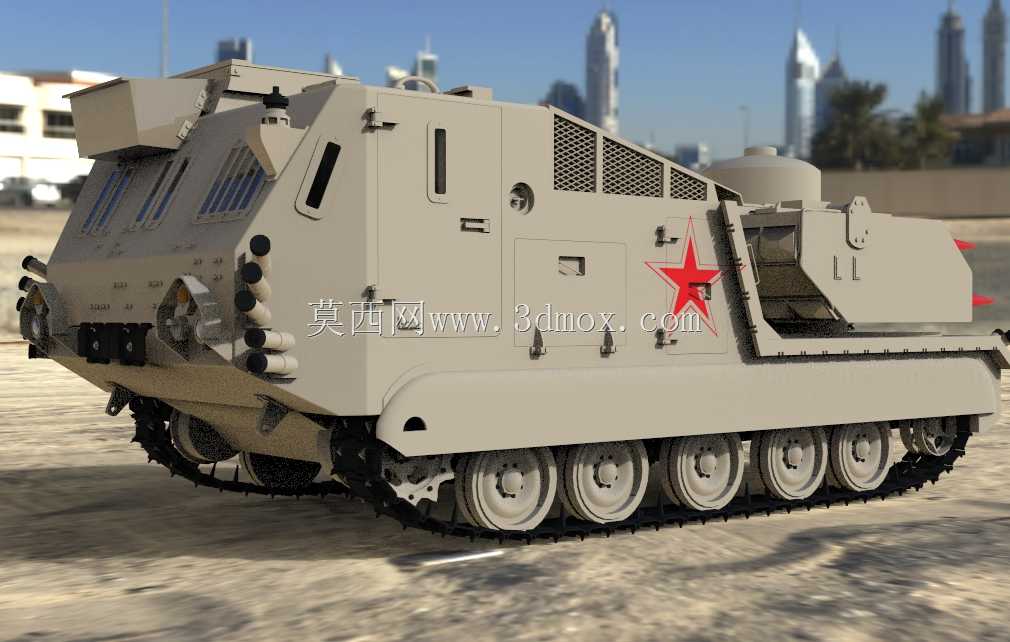

这款履带式防空作战载具的三维建模，核心围绕野战伴随防空的实际作业需求展开，在结构设计阶段首先要适配复杂地形的通行边界，整车采用六对负重轮的履带行走布局，接地压强控制在适配松软土路、滩涂、戈壁等非铺装路面的区间，车体侧面预留的观瞄窗口与顶部设备舱的安装位，严格对应跟踪制导设备的安装尺寸公差，避免后期装配出现干涉问题。从实际应用场景来看，这类载具主要配属装甲合成部队的行进间防空梯队，可伴随主战坦克、步兵战车完成突击过程中的近程防空掩护，跟踪系统可对低空突防的固定翼战机、直升机、巡航导弹目标进行持续锁定，为导弹发射提供稳定的目标参数指引。设计过程中优先考虑了设备舱的防护与散热需求，车体侧上部的格栅结构是专门为车载电子设备预留的通风散热通道，同时外层采用防弹钢板冲压成型，可抵御轻武器破片对核心制导设备的损伤；车体尾部的多组烟幕弹发射装置安装位，按照俯仰角15度到45度的调节范围预留了铰接结构，可快速拆装更换不同口径的发射筒。外形尺寸的设定上，整车高度控制在不超过铁路运输限界的范围内，宽度满足平板拖车的装载要求，无需额外拆解即可完成跨区域战略投送；车体表面的红星标识位置按照实车的涂装规范设置在侧装甲中部，舱门的铰链、观察窗的防弹玻璃边框、履带板的防滑齿结构都按照实际装配关系做了细节还原，没有出现结构穿模的问题。在功能分区的设计上，车体前部为驾驶舱，中部为跟踪制导设备舱与乘员操作位，后部为导弹发射装置的承载平台，各舱室之间的隔板预留了线缆穿装的通孔，行走系统的扭杆悬挂结构按照实际行程做了运动仿真预留，可直接导入场景中做行进状态的动画演示，对于从事军用车辆结构设计、防空装备仿真演示的从业者来说，该模型的结构还原度可直接用于方案论证阶段的布局验证，也可作为同类型装备建模的结构参考基准，建模过程中对履带与负重轮的配合间隙做了精准校核，避免运动仿真过程中出现啮合错位的问题，车体外部的扶手、登车踏板等附属结构也按照人机工程学的尺寸要求设置，位置与实际作业时的人员操作习惯匹配。
