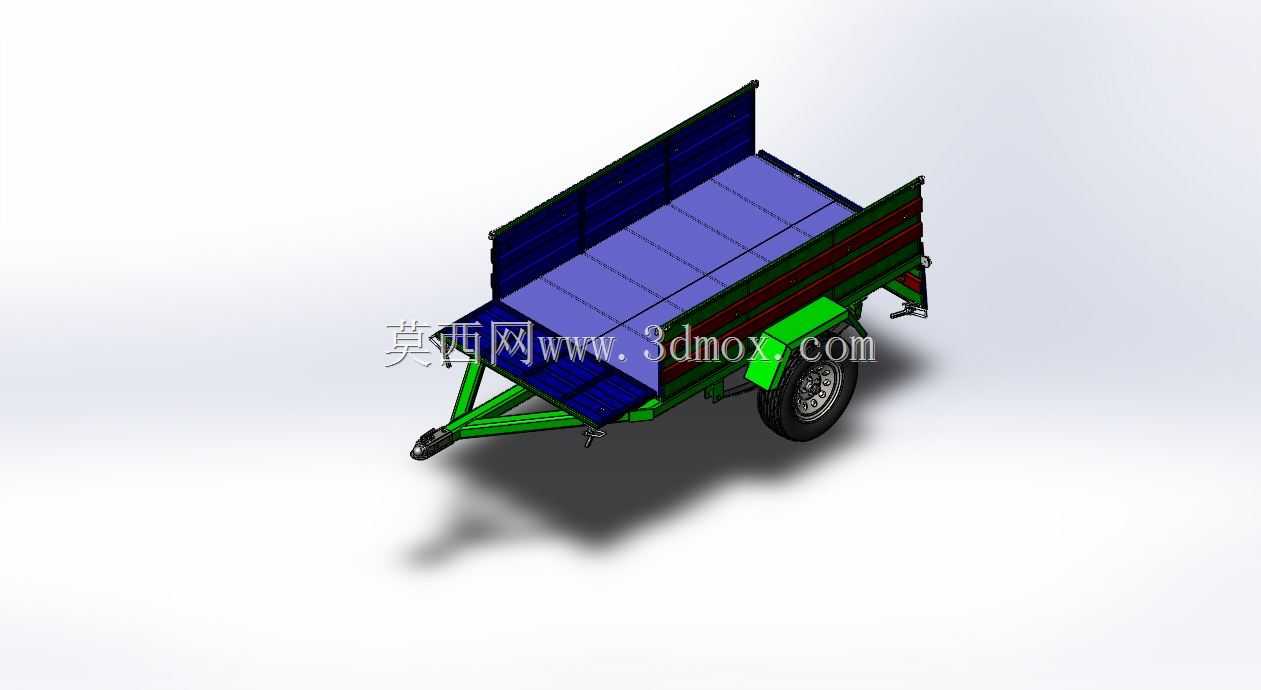

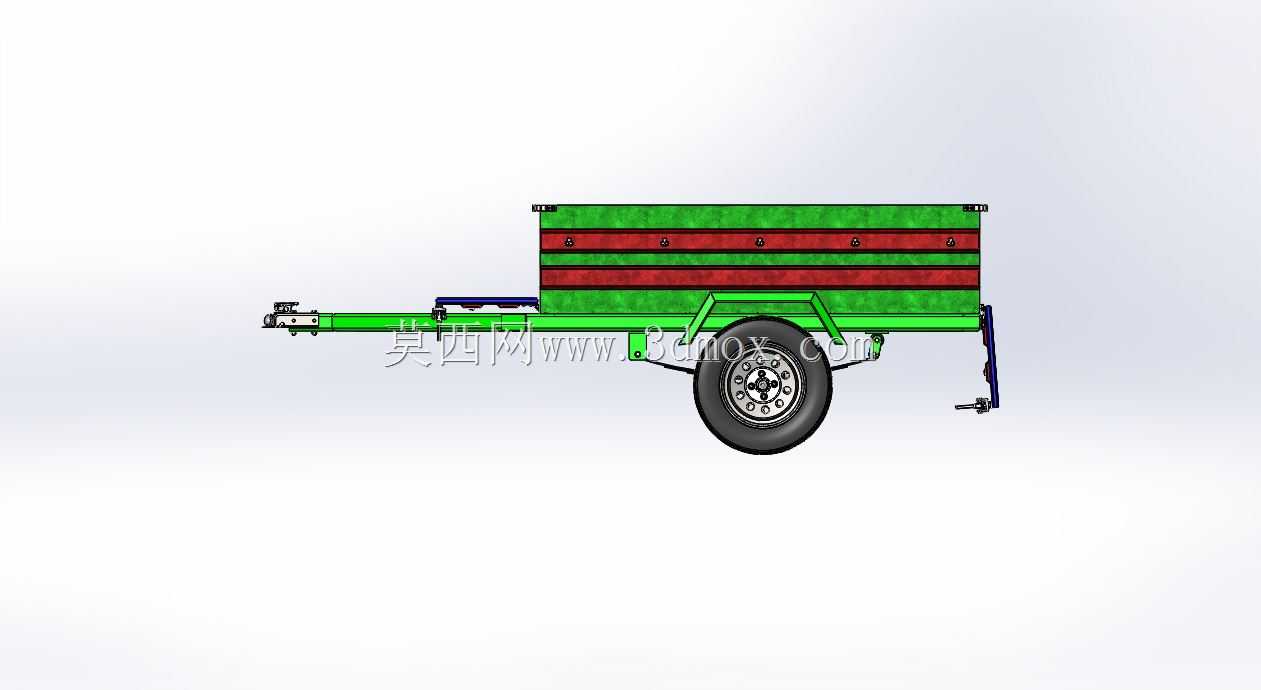

单轴栏板式汽车牵引货运拖车结构

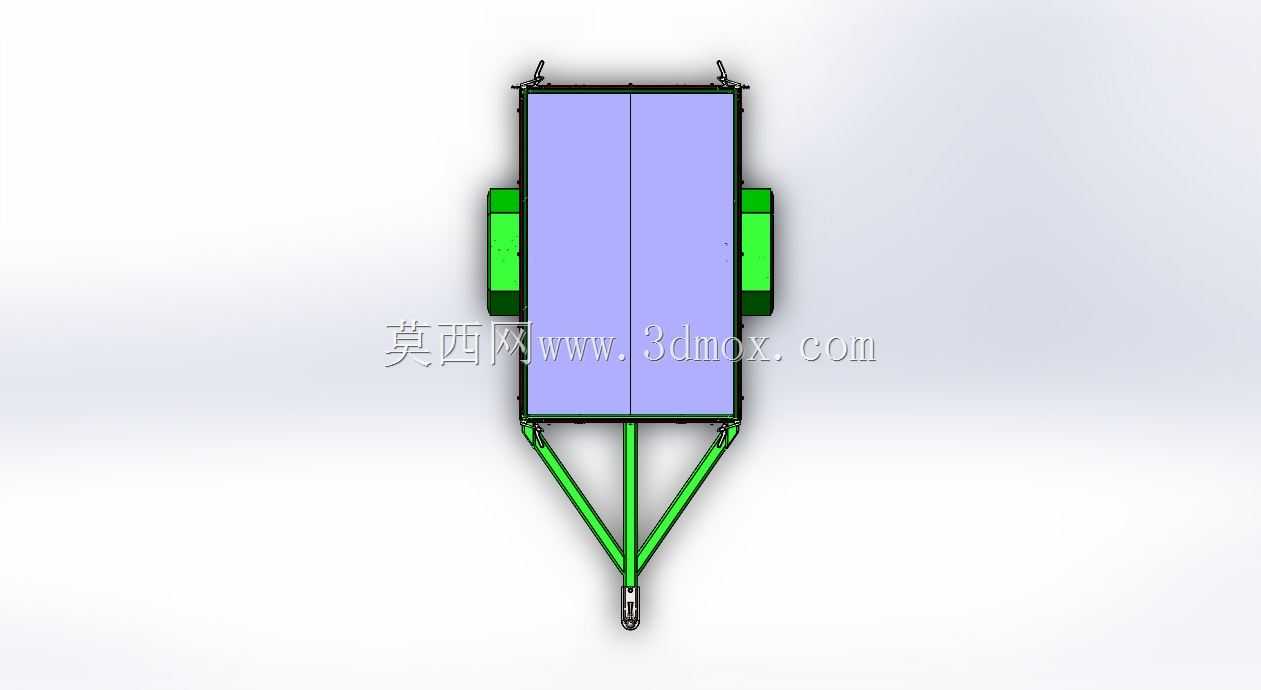

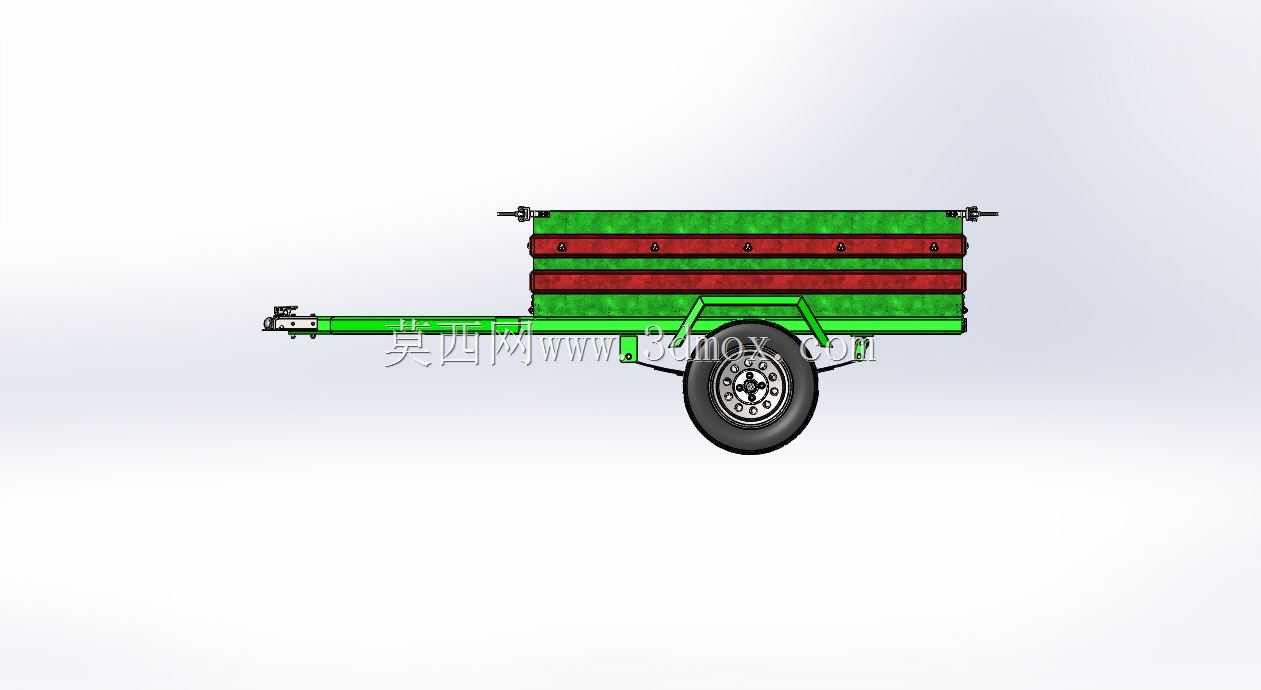

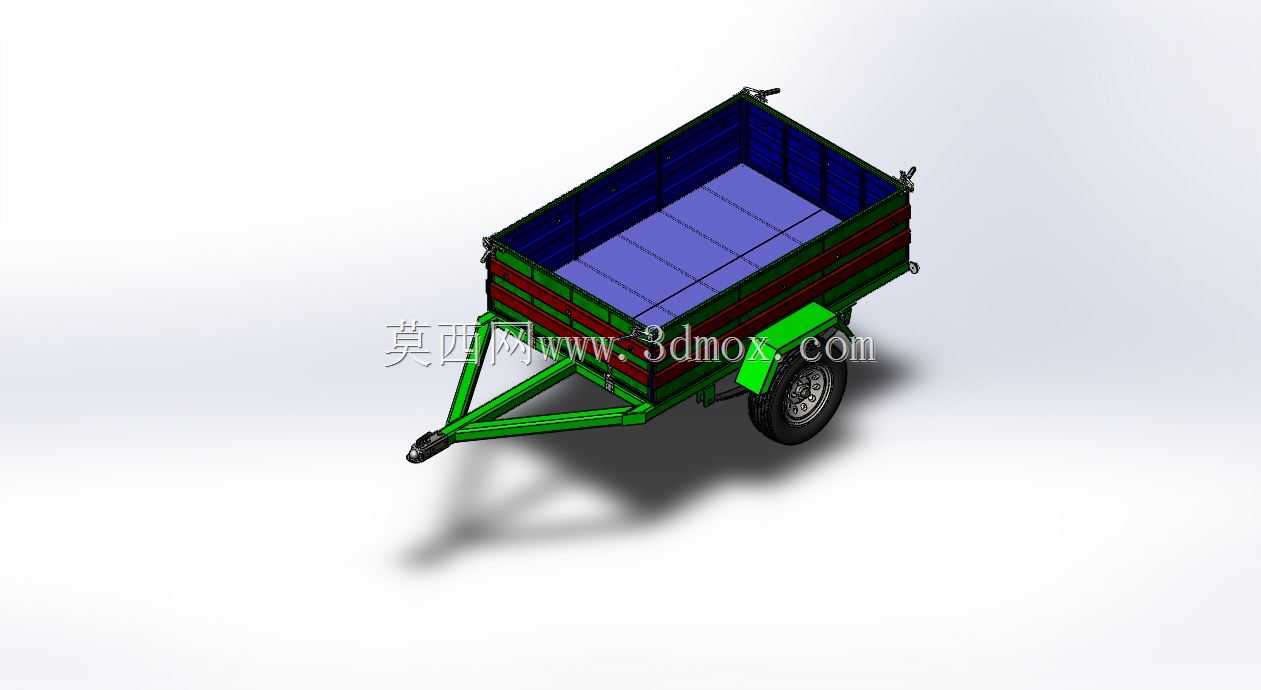

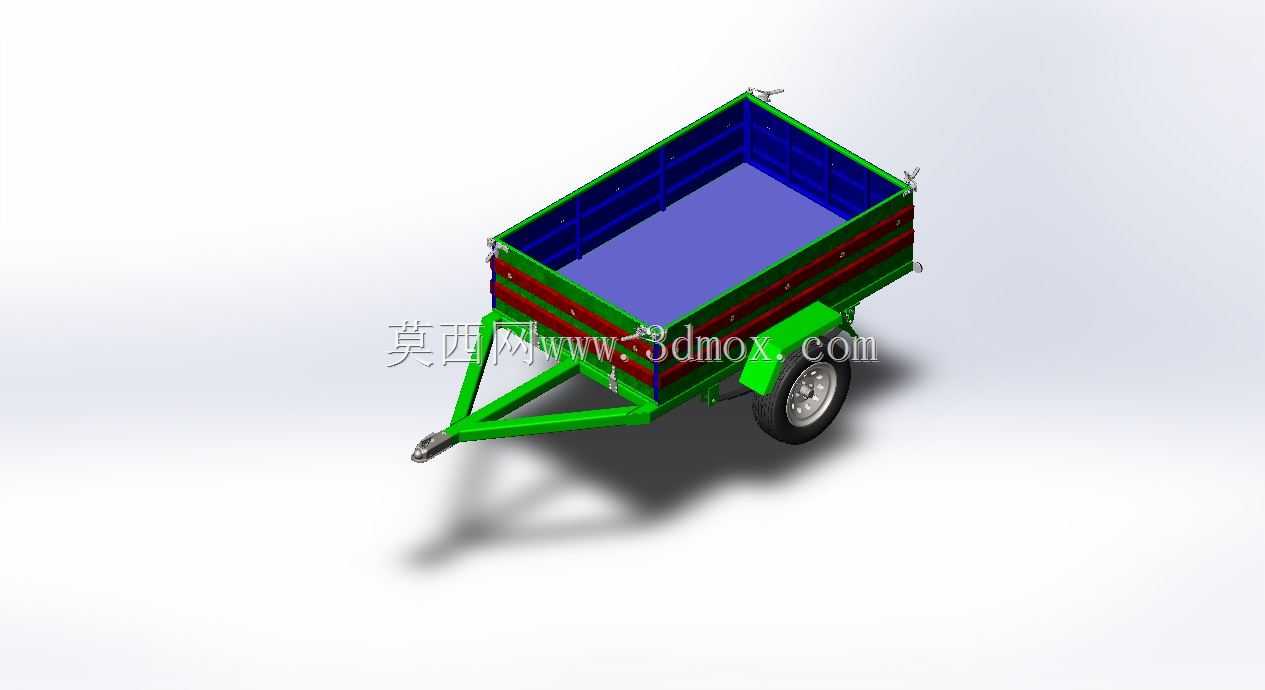

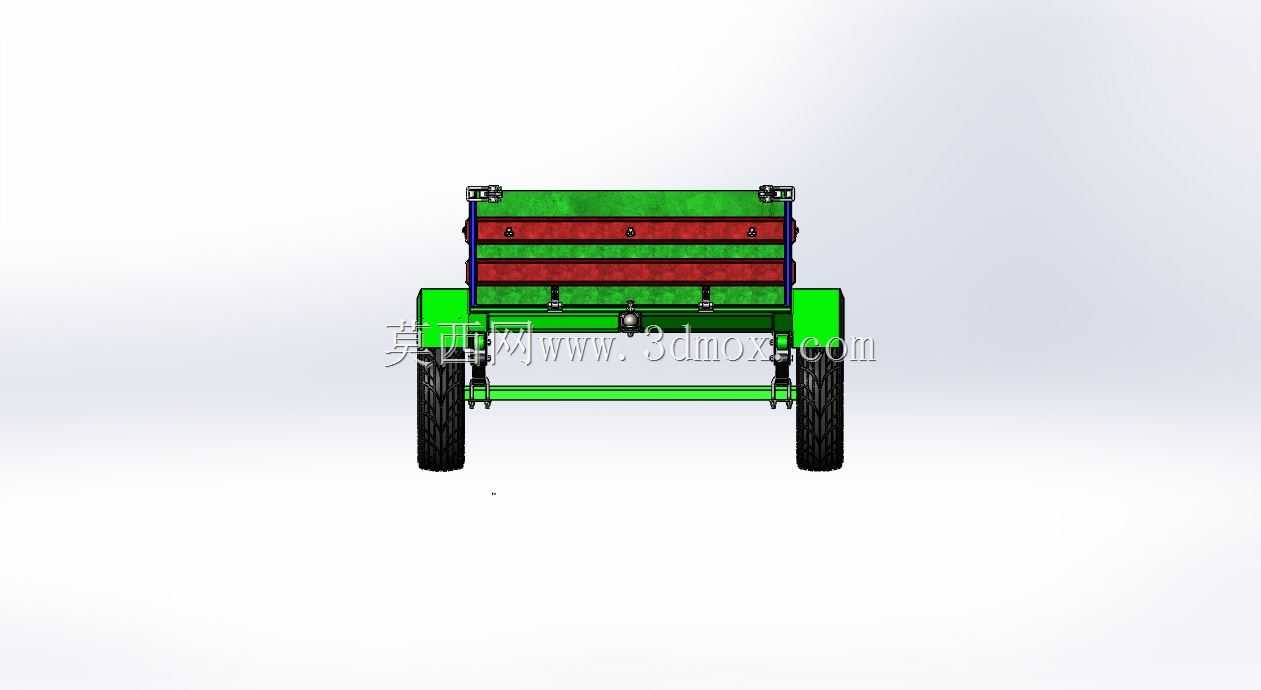

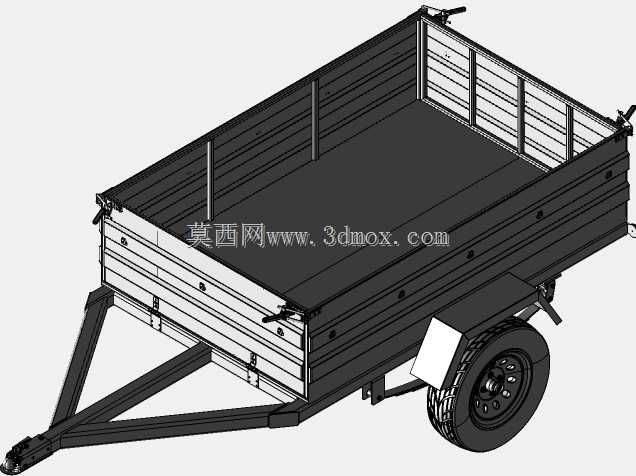

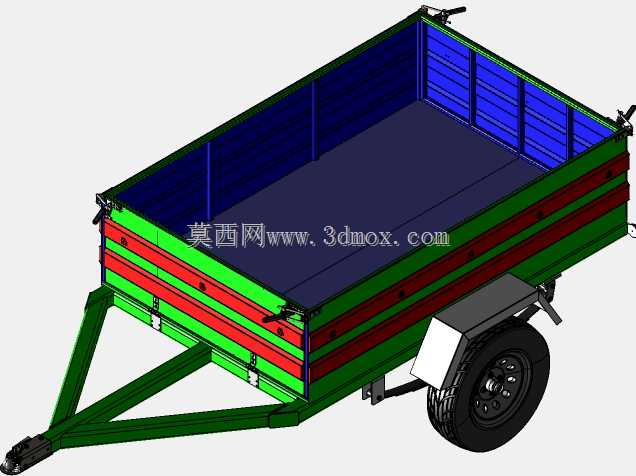

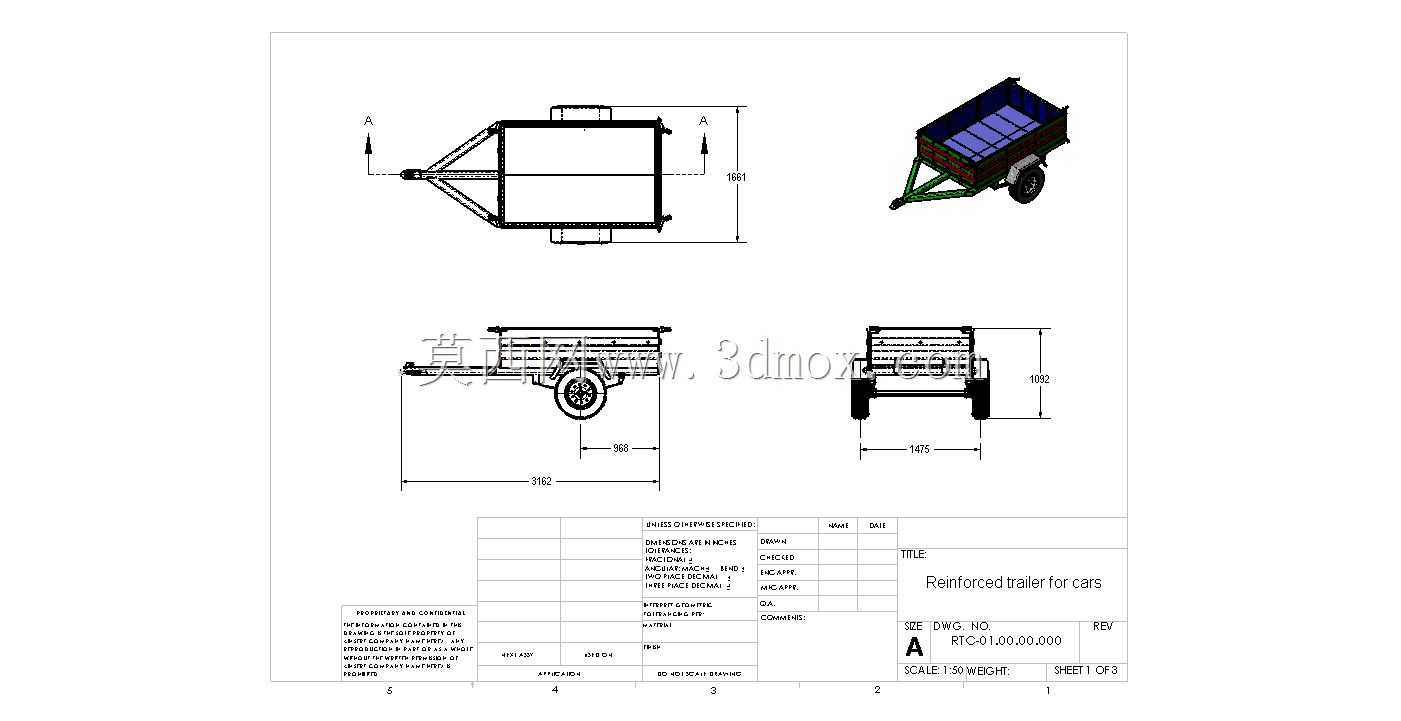

日常城郊散货转运、农资物料短途配送、厂区轻型工件周转场景里，单轴牵引拖车是适配性极强的配套载具，这类设备无需自身配置动力单元，依靠牵引车辆的拖挂接口即可完成接驳，整体购置与维护成本远低于多轴货运挂车，适配皮卡、轻型货车、农用拖拉机等多种牵引源。这款栏板式加固拖车的设计优先考虑了非铺装路面的通行适配性，单轴布局搭配小直径重载橡胶轮胎，转弯半径控制在极小范围，乡村窄路、厂区巷道内都能灵活转向，不会出现多轴挂车的轮胎拖磨问题。货厢部分采用栏板加固结构，侧板内置横向加强筋，满载状态下栏板不会出现外胀变形，厢体底部铺设防滑承载底板，散装物料、周转箱、小型农机具都能稳定放置，不会出现运输过程中的滑移磕碰。牵引架部分采用三角受力结构，连接端配置通用型拖挂环，可适配多数民用牵引车辆的后拖钩接口，架体与货厢主梁采用焊接加螺栓紧固的双重连接方式，频繁启停、颠簸路面行驶时不会出现连接部位开裂的问题。建模阶段先从承载主梁开始搭建，先绘制两根纵向主纵梁的截面轮廓，拉伸生成基础梁体后，再依次搭建横向支撑横梁，确认底盘框架的受力点位后，再布置轮轴安装位与悬挂连接座，轮拱位置提前预留轮胎跳动的安全间隙，避免满载颠簸时轮胎摩擦货厢底板。货厢部分先搭建底板框架，再逐块生成侧栏板结构，栏板的铰接点位、锁扣结构都按照实际装配尺寸预留安装间隙，牵引架的三角支撑结构单独做受力校核，确认牵引环的安装高度符合通用牵引接口的高度范围，避免接驳后出现拖车翘头或扎头的姿态问题。细节部分的反光标识安装位、侧边防护条都做了等比例还原，轮胎的花纹、轮毂的安装孔位也按照实际配件尺寸建模，整体装配完成后做全局干涉检查，确认轮组转动、栏板开合时都没有部件碰撞问题，所有安装边界都符合轻型挂车的通用尺寸规范，可直接用于结构参考或改装方案验证。
