海康威视双舱云台监控摄像机结构

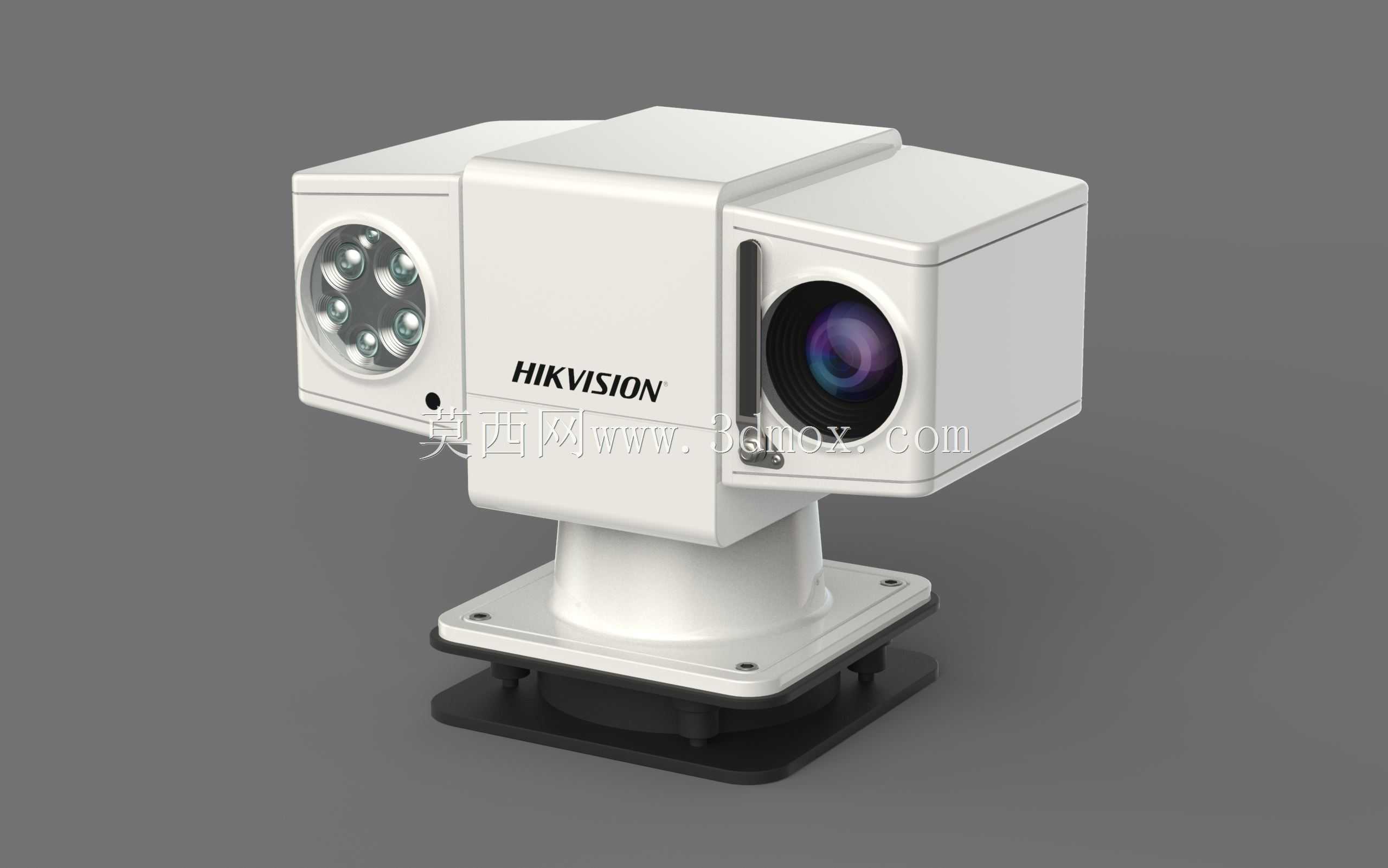

这款双舱一体化云台摄像设备，常被部署在厂区周界、园区主干道、港口作业区、城市高空瞭望点这类需要大范围动态监控的场景中，区别于普通固定枪机与球机，它的双舱独立结构可以同时兼顾补光与成像，不会出现单舱设备补光组件与镜头模组抢空间、成像边缘补光不均的问题。从实际工程落地的角度看，这类设备的核心用途是完成远距离动态目标捕捉，配合后端视觉算法可以实现入侵检测、车辆识别、异常行为预警，部分适配工业场景的版本还能对接厂区的自动化管控系统，给无人作业设备提供环境视觉数据支撑。

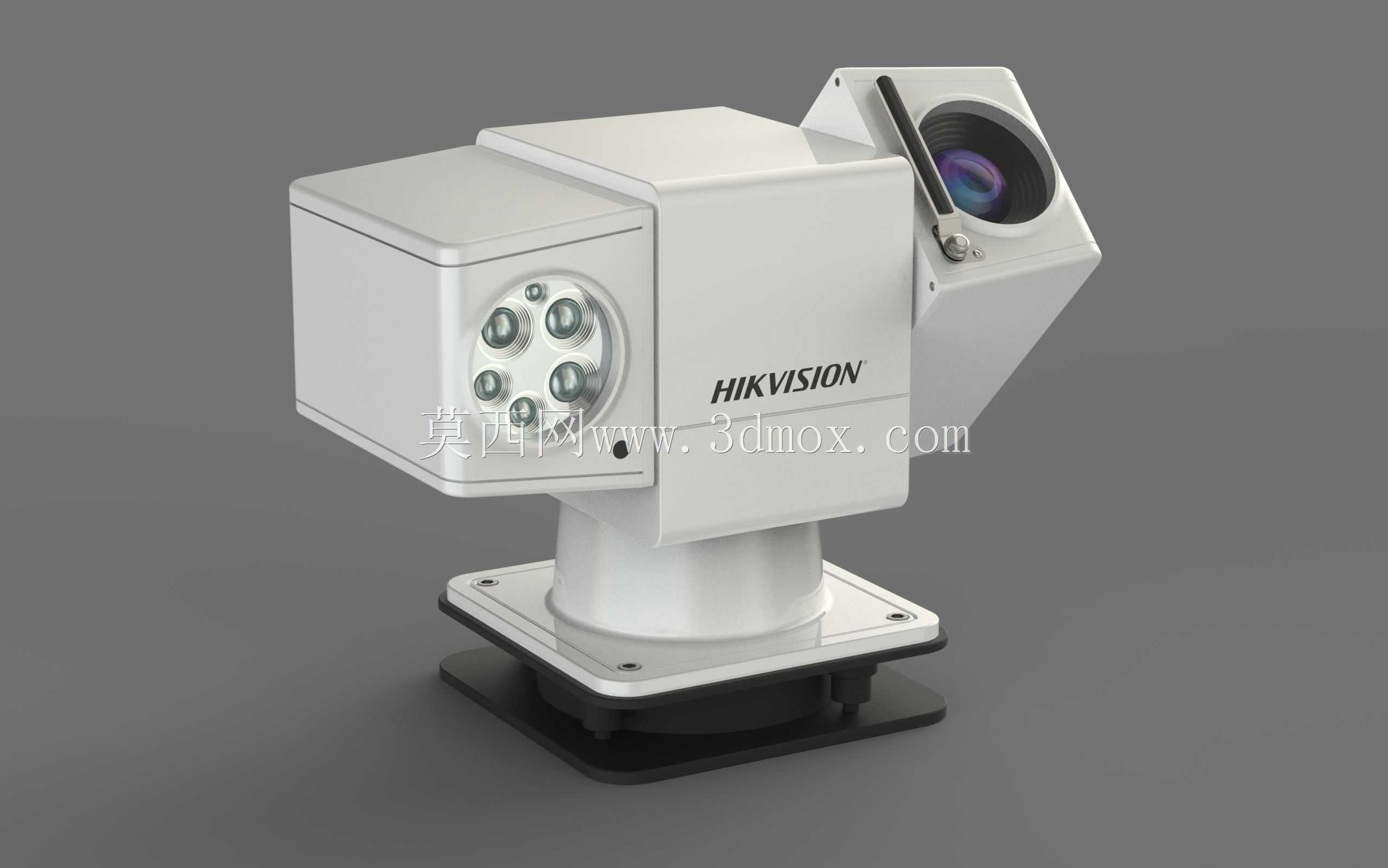

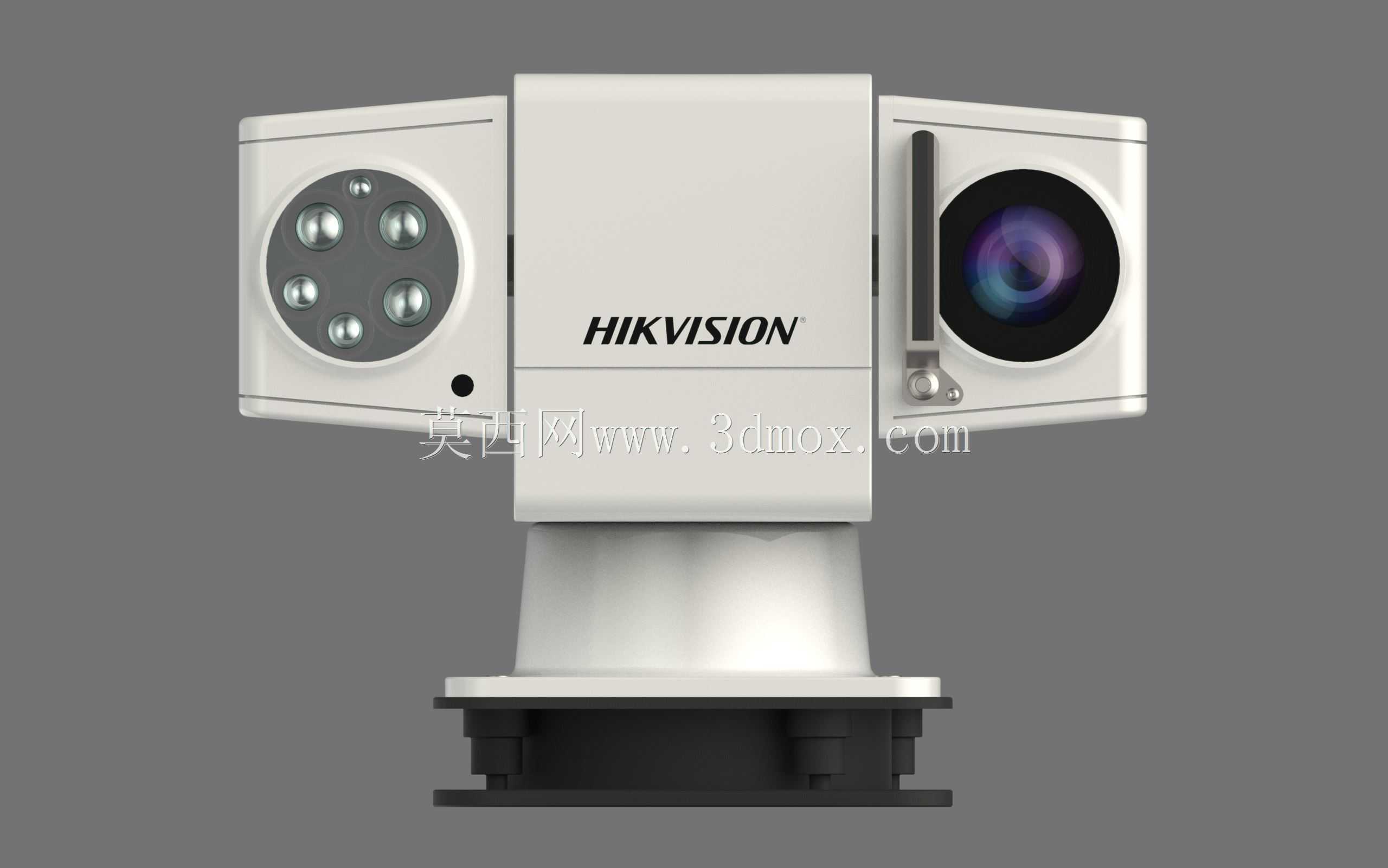

设备的功能特性上，一侧舱体集成了阵列式红外补光单元，夜间补光距离可以覆盖百米级范围，补光角度与镜头视场角做了同步匹配，不会出现近景过曝远景欠曝的问题；另一侧是可变焦镜头舱，内置的变焦模组可以根据监控需求调整焦距，配合下方的云台结构，能实现水平方向360度连续旋转、垂直方向正负90度的俯仰调整，不存在监控盲区。云台内部集成了高精度传动结构，转动过程抖动量控制在极小范围内，变焦过程中画面不会出现明显偏移，能满足长焦距下的稳定成像要求。

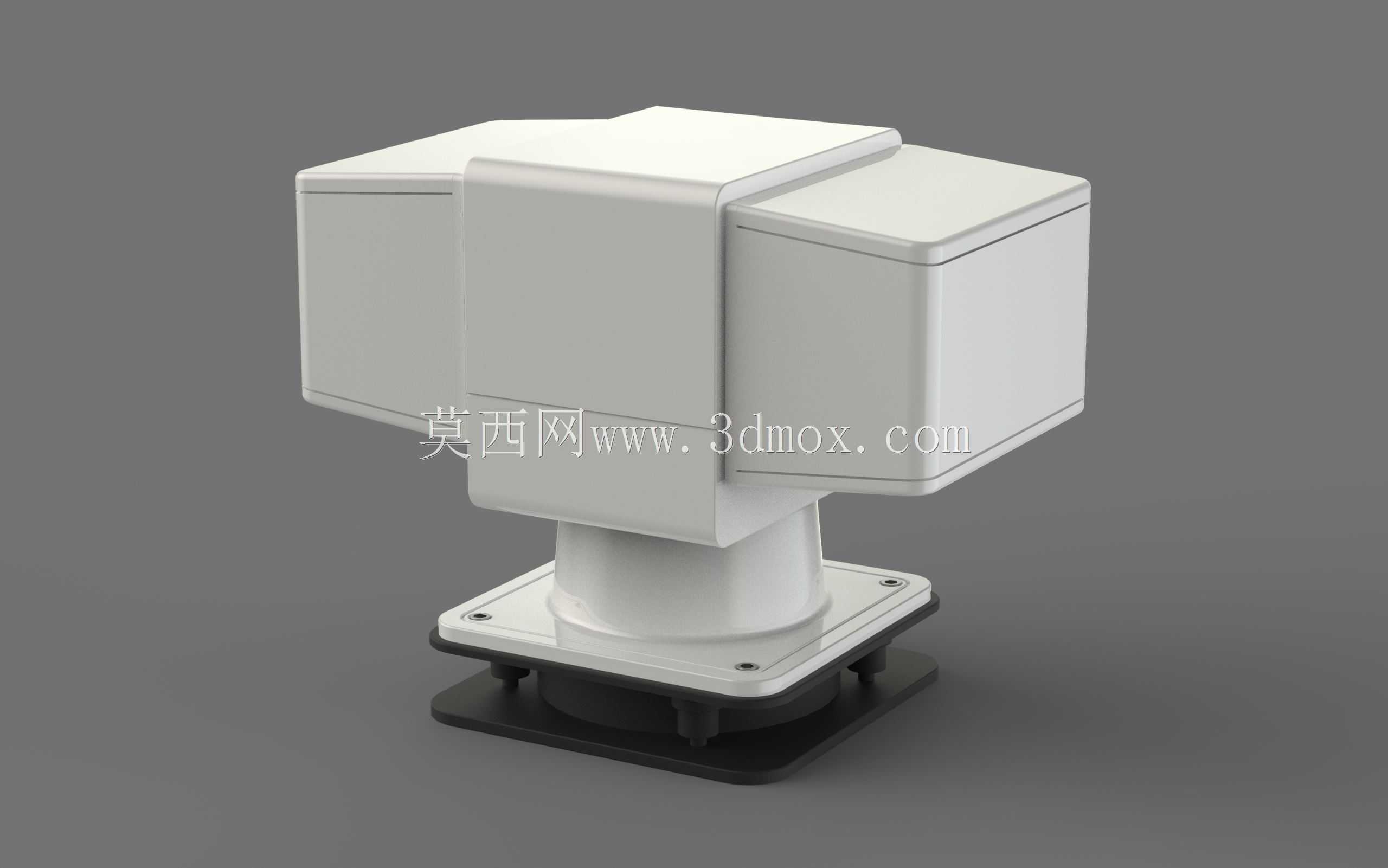

从设计思路来看，整机采用了方正的舱体造型，没有多余的曲面结构，一方面是降低户外使用时的风阻，高空部署时不会因为强风出现设备晃动，另一方面方正外壳的开模成本更低，后期维护时拆装外壳的效率更高，密封结构也更容易做平整，整机的防护等级可以满足户外露天使用的防雨、防尘要求。底座部分采用了方形法兰安装结构，四个安装孔的孔位做了标准化设计，适配市面上通用的监控立杆顶部安装法兰，不需要额外做转接件，安装时只需要将设备底座与立杆法兰对齐，拧紧紧固件即可，设备出线口设计在底座中心位置，线缆可以直接从立杆内部穿出，避免线缆外露被老化或者人为破坏。

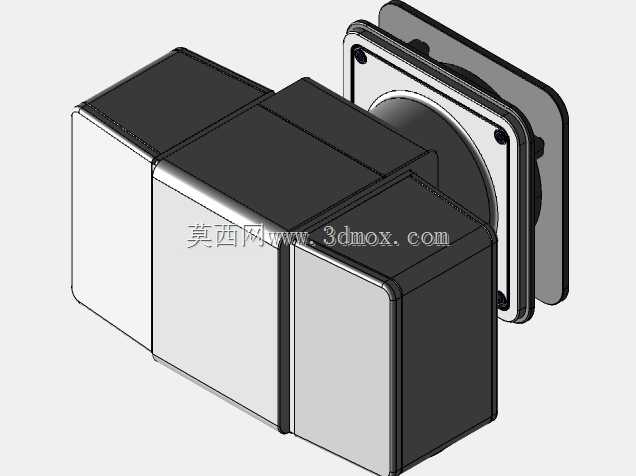

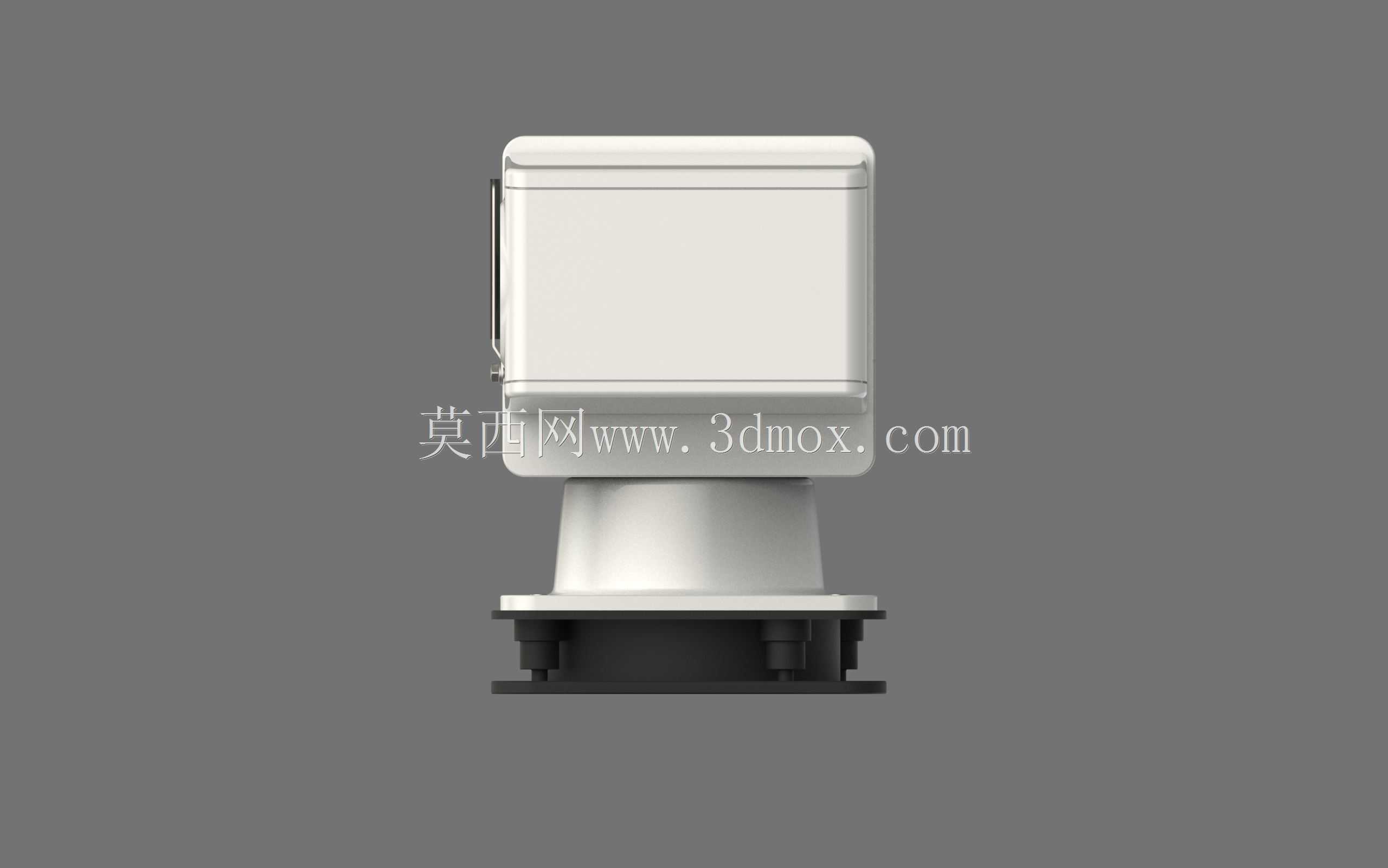

尺寸边界上，整机的横向宽度控制在双舱刚好容纳补光与镜头模组的范围，不会因为舱体过大增加云台转动的负载，竖向高度上，云台转动部分与底座预留了足够的间隙，俯仰转动时不会和底座产生结构干涉，安装时需要注意在立杆顶部预留至少等同于底座直径1.5倍的安装平面，保证固定螺栓有足够的锁紧空间，同时设备周边半米范围内不要有遮挡物，避免云台转动时出现碰撞，也不会遮挡补光与成像视场。做三维布局时，要重点核对云台转动的包络范围，尤其是镜头舱变焦伸出后的最大尺寸，避免和周边的照明设备、防雷针等附属设施产生运动干涉。
