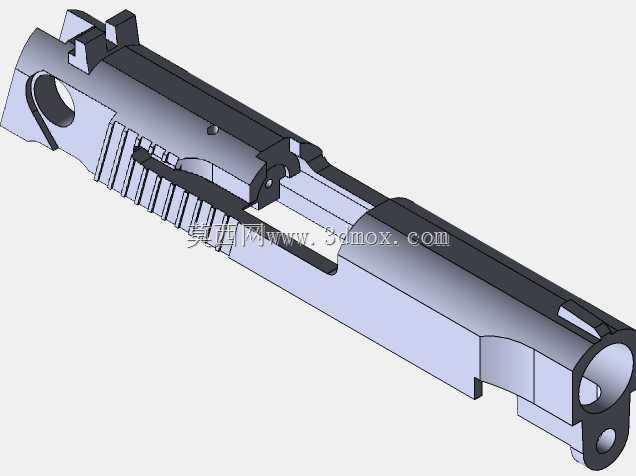

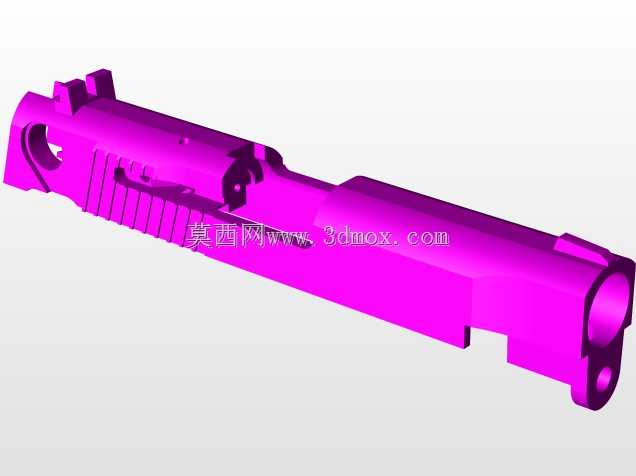

瓦尔特系列手枪套筒优化结构设计

该部件作为半自动手枪的核心承载构件，日常主要配装于瓦尔特系列紧凑型自卫手枪，承担击发机构防护、枪管往复导向、抛壳窗定位、瞄具安装基准的多重作用，在民用射击运动、个人防卫枪械的改装升级场景中应用广泛。从实际使用需求出发，设计阶段优先考量往复动作的顺滑度与长期使用的耐磨性能，套筒主体的内腔导轨面预留了0.02mm的公差配合间隙，既保证与底把导轨的滑动配合无卡滞，又避免间隙过大导致射击时的套筒晃动影响散布精度。套筒外侧的防滑齿槽采用不等距排布设计，前部齿槽间距稍大，适配射手前置手控的快速上膛操作，后部齿槽间距更密，增大后拉上膛时的手指接触摩擦力，即便戴薄款战术手套操作也不会出现打滑问题。顶部的机械瞄具安装槽采用标准燕尾槽结构，可兼容市面上多数同规格的 aftermarket 机械瞄具与微型红点瞄座，无需额外打磨修改即可完成换装。前端的开孔结构为复进簧导向杆预留了安装空间，内腔的抛壳窗位置做了圆弧过渡处理，避免抽抛壳过程中弹壳与窗沿发生剐蹭导致卡壳故障。套筒尾部的击针让位孔做了沉台设计，可有效阻挡泥沙灰尘进入击针组件内部，提升恶劣环境下的机构可靠性。从安装边界来看，该套筒适配标准尺寸的瓦尔特系列手枪底把，总长控制在178mm，最大宽度28mm，安装后与底把的贴合面缝隙不超过0.05mm，外轮廓做了全周R0.5的倒角处理，既避免携行时尖锐棱角勾挂衣物，也能在快速出枪时减少枪套与部件的摩擦阻力。设计过程中针对套筒的质量分布做了重心优化，将整体重心控制在靠近枪管轴线的位置，有效降低射击时的枪口上跳幅度，提升连续击发的速度与精度。套筒侧壁的减重槽在保证结构强度的前提下，尽可能削减了非受力区域的材料冗余，整体重量控制在210g左右，相比原厂同规格部件减重约12%，不会额外增加射手的携行负担。
