外螺纹杆端关节轴承连接构件

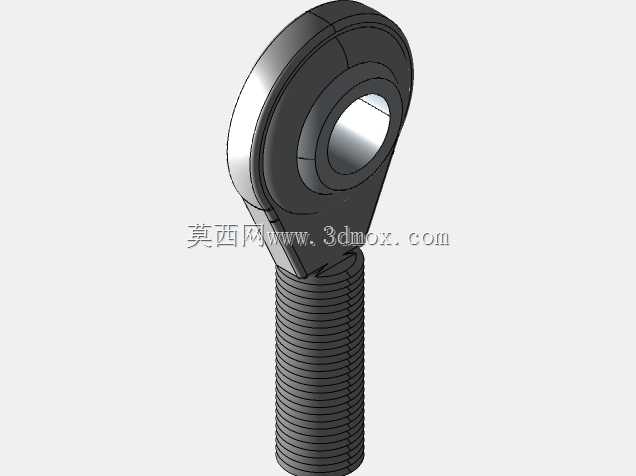

　　做设备铰接结构选型的时候，杆端关节轴承是绕不开的基础连接件，这款外螺纹式的杆端构件，核心是靠内嵌的球面滑动副来补偿不同轴度偏差，在自动化生产线的连杆机构、物流分拣设备的摆臂连接、小型工程机械的操纵拉杆、甚至户外健身器材的活动铰接位都能见到这类零件的身影。和普通的径向轴承不一样，它不需要严格的同轴安装基准，能在一定角度范围内做倾斜摆动，承受径向载荷的同时还能分担部分轴向载荷，很适合那些安装位存在加工误差、或者工作中会产生相对偏摆的连接场景。从结构设计逻辑来看，这款构件把外螺纹杆身和带内球面的端圈做成一体式结构，杆身的标准外螺纹可以直接拧入对应规格的拉杆螺孔里，不需要额外做转接套，安装的时候只需要在端圈的内孔里穿入连接销轴，

　　用螺母锁紧就能完成铰接固定，比内螺纹款的杆端轴承更适合需要从外侧旋入安装的紧凑空间。设计的时候要注意几个安装边界：首先是杆身的螺纹旋合长度必须满足载荷要求，不能只拧两三牙就强行受力，不然容易出现螺纹滑牙断裂的问题；其次是端圈内孔的销轴配合要选合理的公差，太松会产生旷量影响传动精度，太紧又会限制球面的摆动灵活性，一般选间隙配合就能兼顾安装便利性和摆动需求；另外球面滑动副的摆动角度不能超过设计极限，要是偏摆角度超出允许范围，会导致球面边缘受力集中，大幅缩短零件的使用寿命。实际应用里，这类杆端件经常用在需要频繁往复摆动的机构上，比如气缸和摆臂的连接位，气缸推杆做直线运动的时候，摆臂绕固定轴转动，两者的运动轨迹存在角度差，

　　这时候杆端的球面副就能自动补偿这个角度偏差，避免气缸杆受到侧向力导致密封件过早磨损。还有在一些轻型输送线的张紧机构里，用这类杆端件连接张紧轮支架，可以方便调整张紧角度，同时抵消机架焊接带来的安装误差，不需要额外做复杂的可调结构就能满足装配要求。建模的时候要注意球面和端圈的贴合精度，杆身的螺纹收尾位置要做退刀槽处理，避免螺纹拧到底的时候出现干涉，端圈的外圈倒角要做圆滑过渡，减少应力集中，毕竟这类铰接件在工作中会承受交变载荷，应力集中的位置很容易出现疲劳裂纹。
