迫击炮弹结构三维数模设计

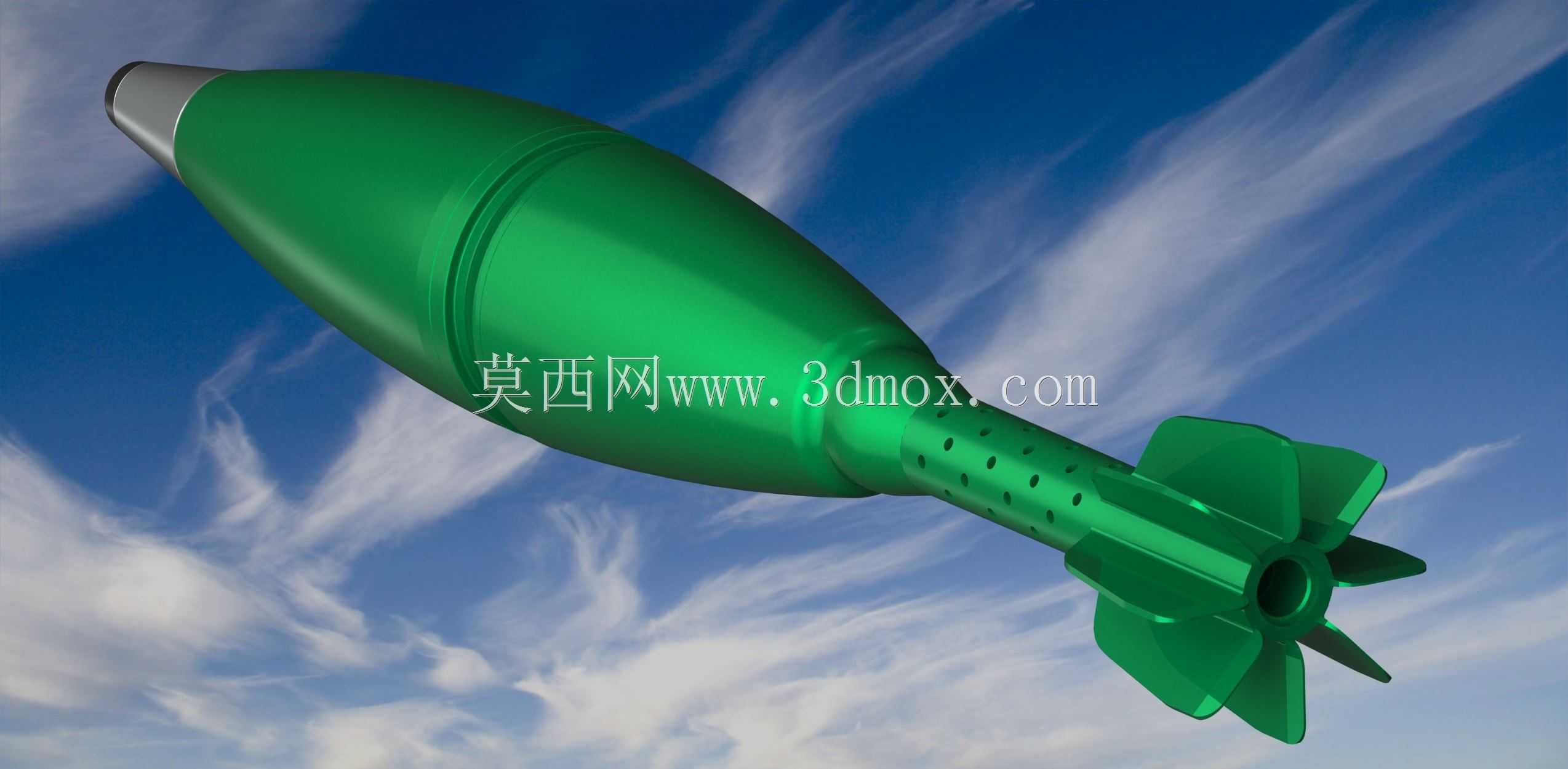

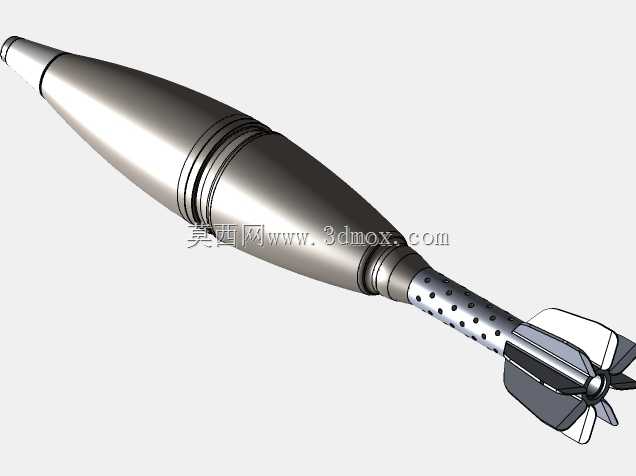

本次构建的迫击炮弹三维数模，完整还原了常规迫弹的全结构特征，覆盖从头部引信安装位到尾部稳定装置的全部实体结构，可直接用于军工科普演示、结构原理教学、模拟训练器材开发等场景。从实际作战使用逻辑来看，迫弹作为迫击炮系统的核心毁伤单元，需适配滑膛炮管的发射工况，整体外形采用流线型旋成体设计，头部为钝锥形圆弧过渡，可有效降低飞行过程中的空气阻力，提升跨音速飞行阶段的稳定性，弹体中部为等直径圆柱段，外径严格匹配对应口径迫击炮的炮管内壁间隙要求，保证装填时可依靠自重顺利下滑击发，同时避免发射时火药燃气从弹管间隙过量泄漏影响初速。弹体尾部设计有带斜置孔的尾管结构，斜孔沿尾管周向均匀分布，发射时火药燃气经斜孔喷出可赋予弹体初始旋转力矩，配合尾翼结构进一步提升飞行稳定性；尾翼采用后掠式六片尾翼布局，翼片沿尾管周向等角度焊接固定，翼片后缘与弹体轴线存在固定倾角，飞行过程中可借助空气动力维持弹体姿态，避免出现翻弹、偏航等问题，尾管末端为基本药管安装位，可根据射程需求加装附加药包，数模中预留了药包安装的环形空间边界，可直接用于药包匹配设计的装配验证。从结构设计逻辑来看，弹体内部预留了战斗部装药腔，腔壁厚度沿轴向渐变，头部位置壁厚稍薄，保证碰击目标时引信可顺利触发传爆序列，弹体中下部壁厚均匀，爆炸时可形成均匀的破片分布，提升对有生力量及轻装甲目标的毁伤效能；弹体头部预留了标准引信螺纹接口，接口尺寸符合常规迫弹引信的安装规范，可兼容多种触发、近炸引信的装配模拟。数模构建过程中严格遵循实际产品的尺寸公差要求，所有配合面均设置了合理的装配间隙，尾翼与尾管的连接位置做了圆弧过渡处理，避免应力集中，弹体表面的环形凹槽为闭气槽结构，发射时可在高压燃气作用下产生微变形填充弹管间隙，提升闭气性能，该结构在数模中做了等比例还原，可用于闭气性能的仿真分析。整体模型的所有特征均采用参数化建模方式构建，可根据不同口径、不同射程的迫弹设计需求快速调整参数，修改弹体长度、尾翼尺寸、药管直径等关键尺寸，适配不同型号迫击炮的配套弹药设计验证工作，也可用于虚拟训练系统中的弹药识别、装填操作模拟，帮助受训人员快速掌握迫弹的结构特点与操作要点。
