HC-49U通孔PCB封装单片晶体滤波器结构

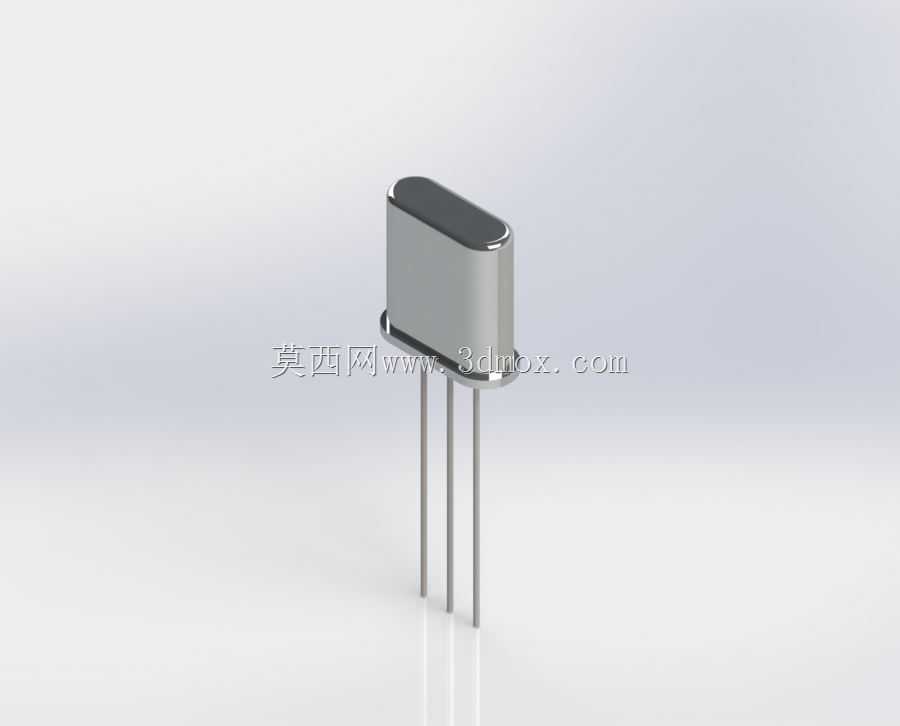

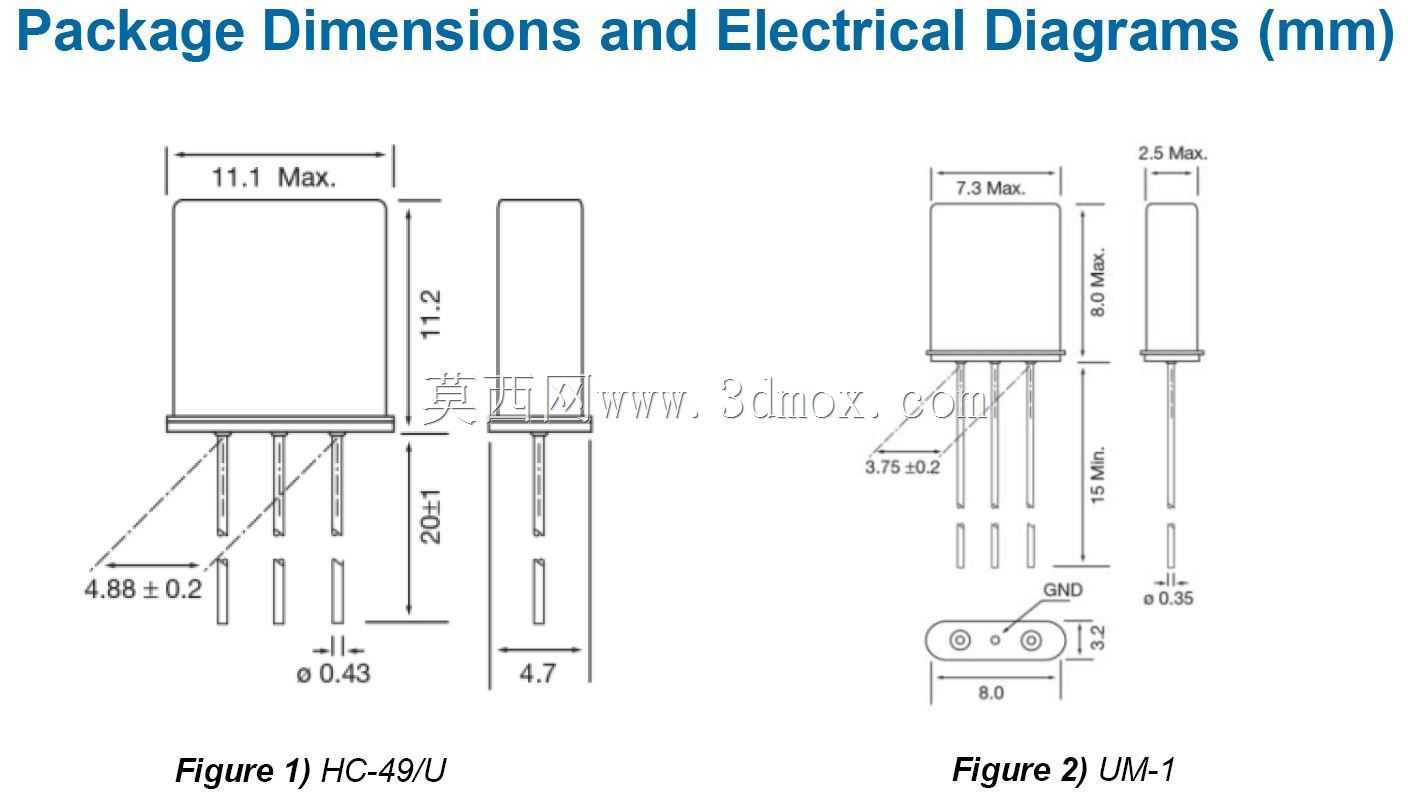

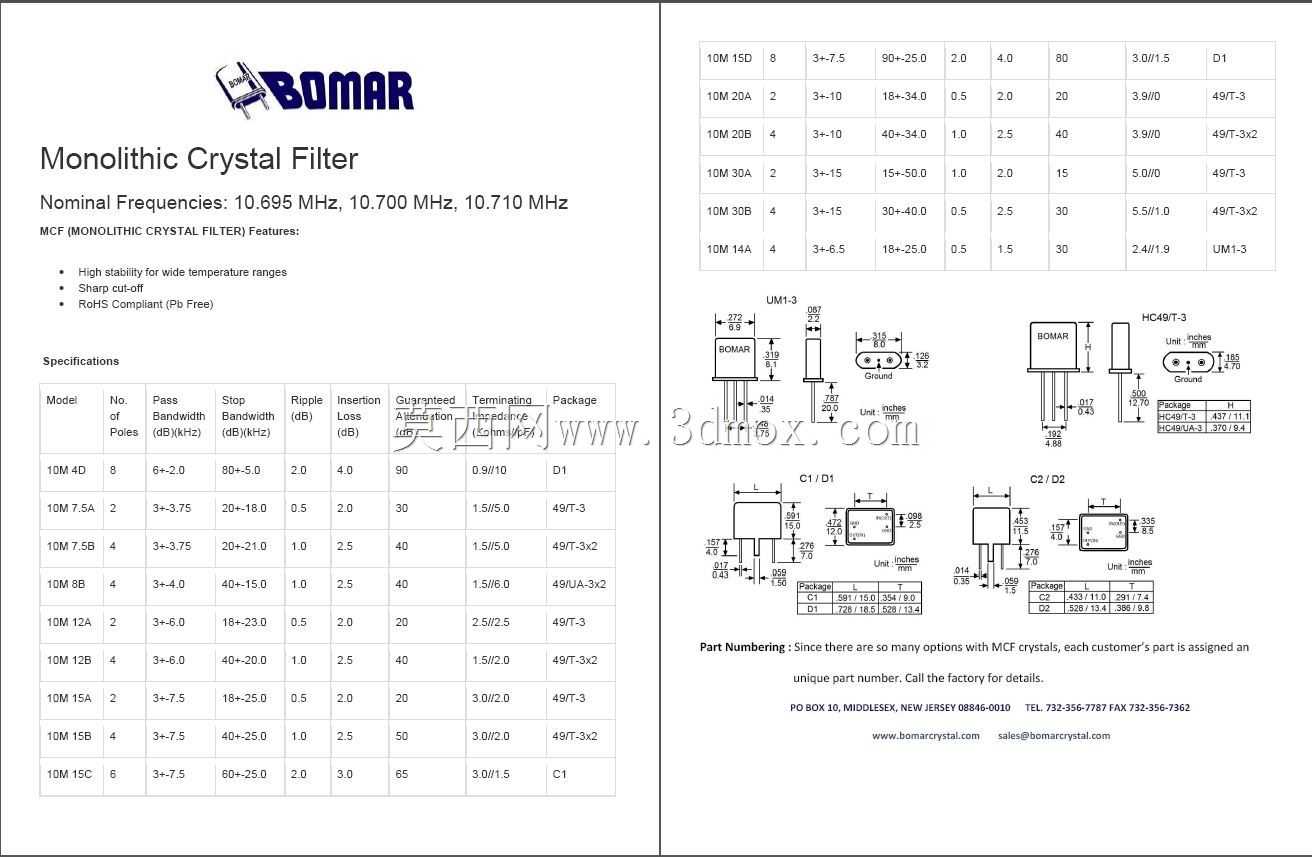

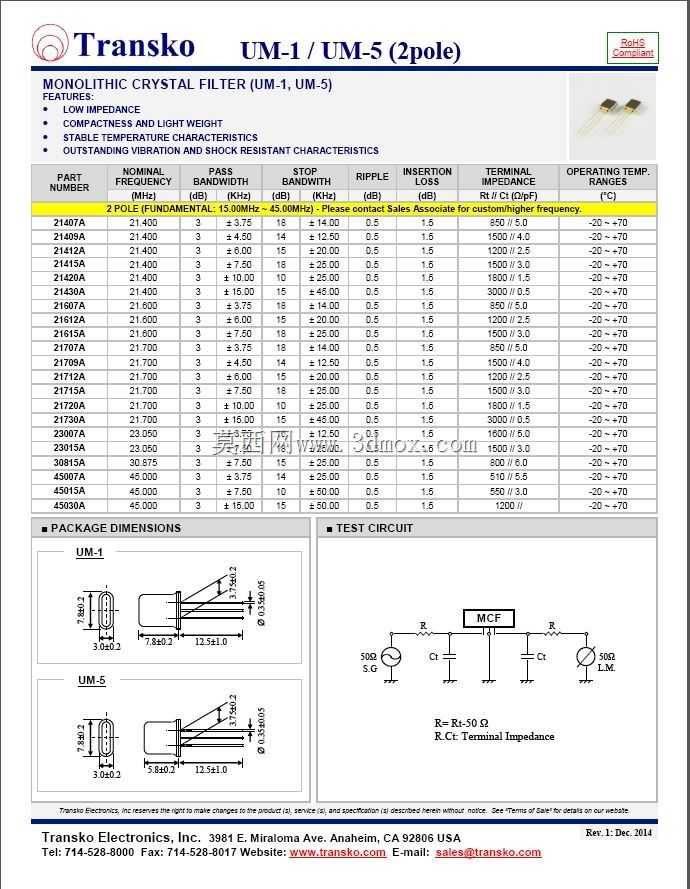

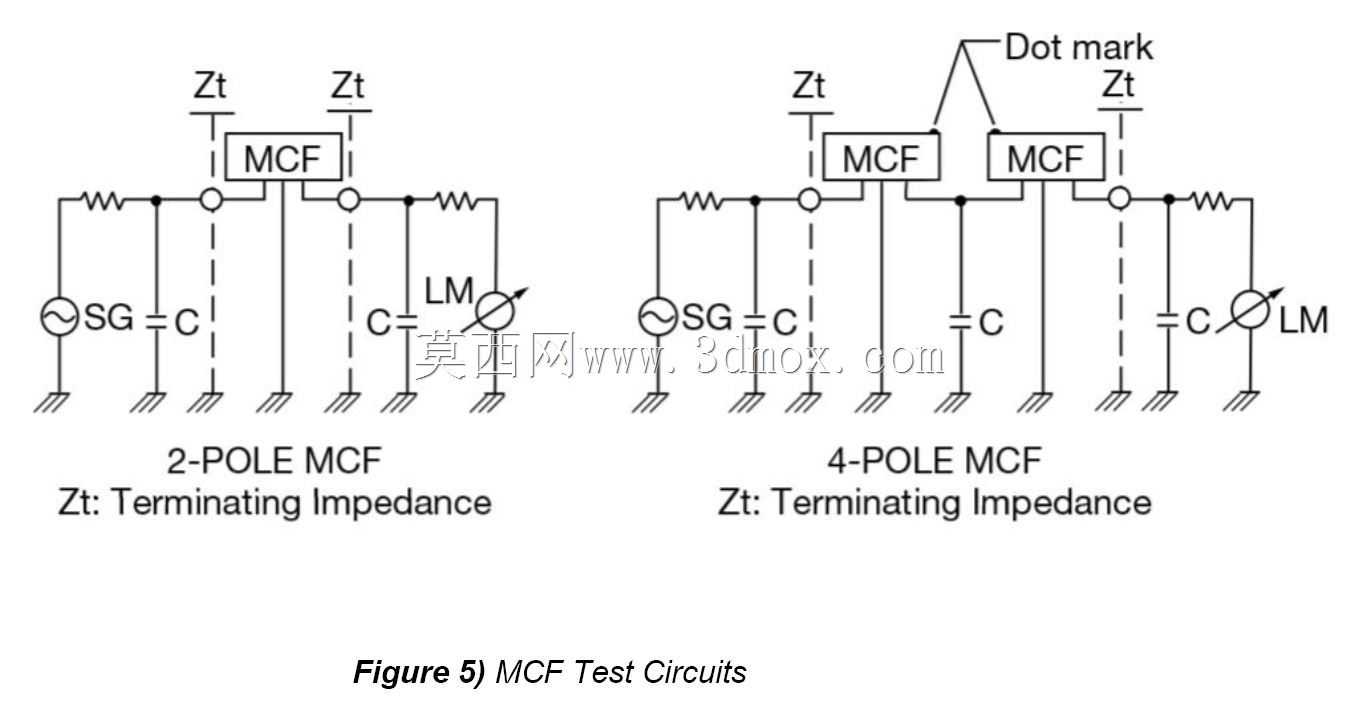

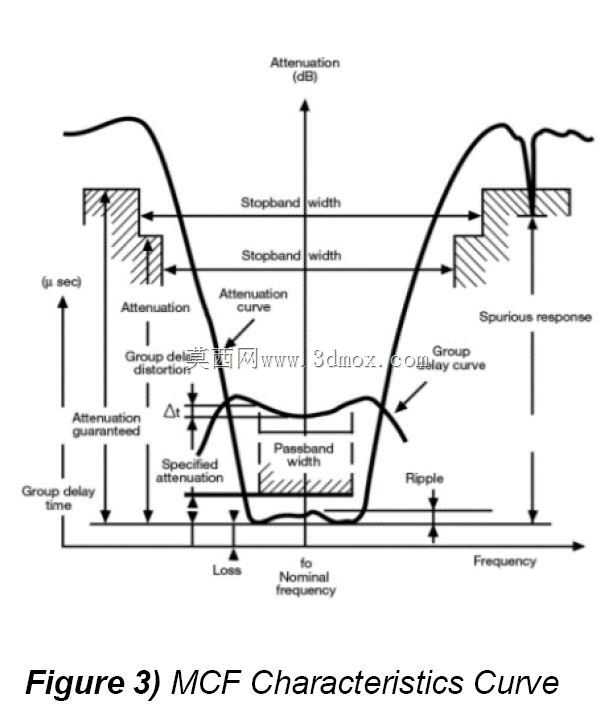

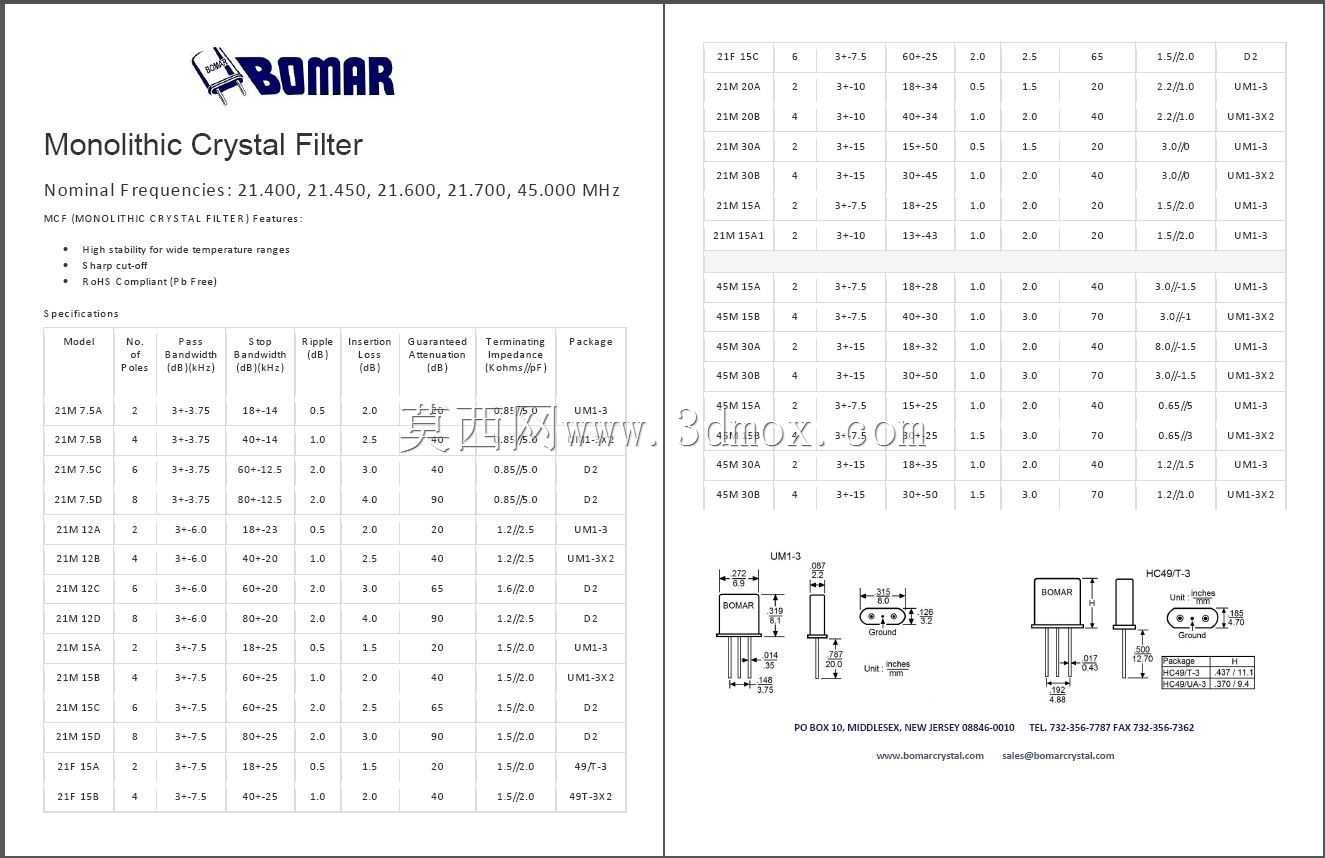

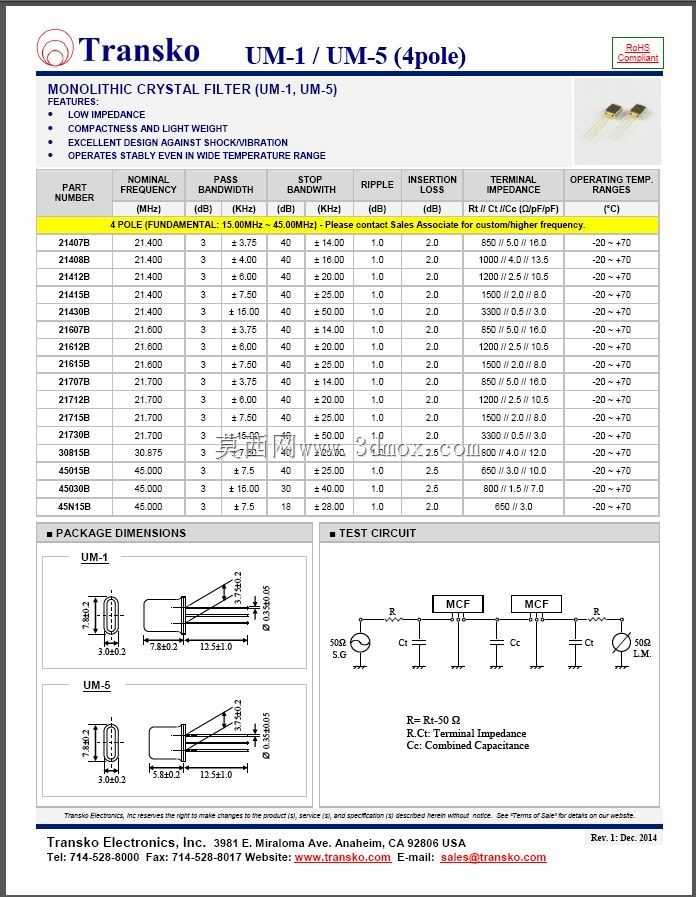

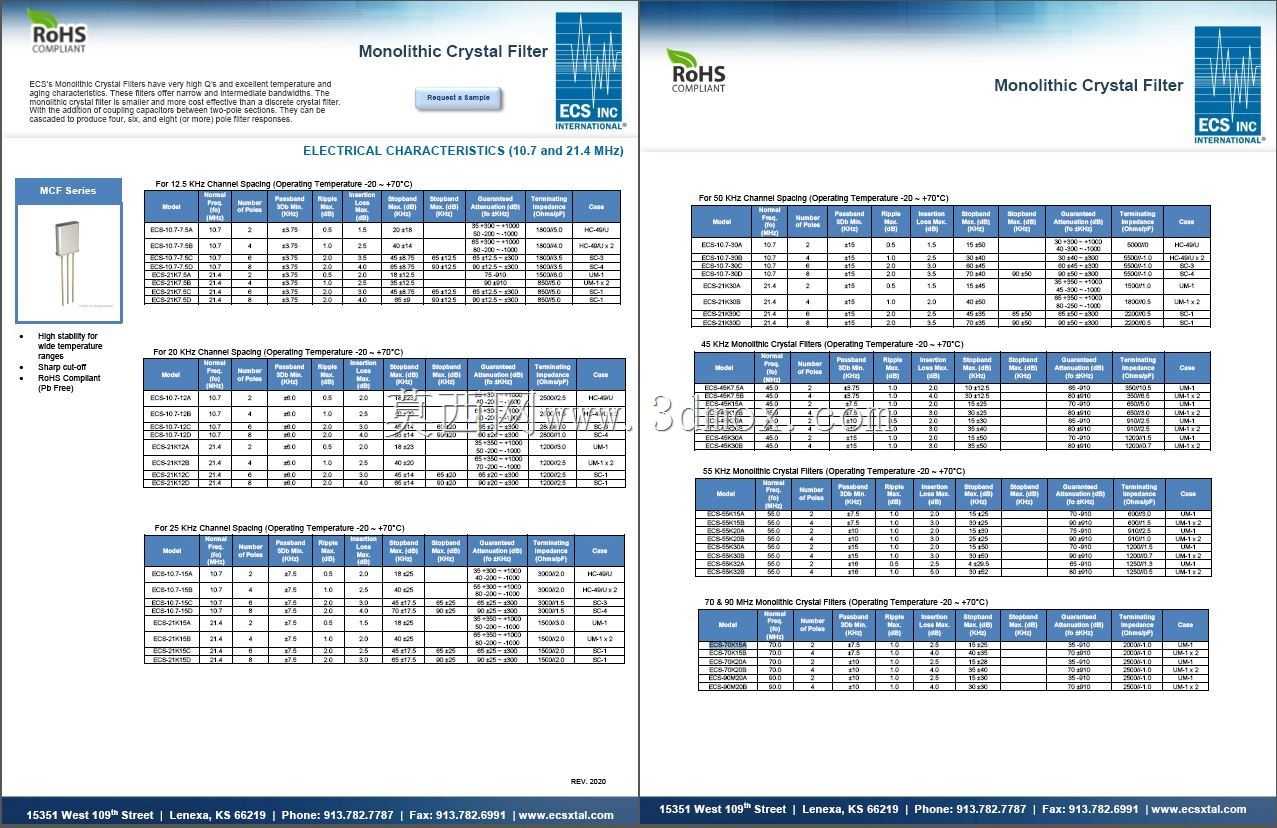

在射频通讯链路的板级设计环节，中频信号的杂散抑制直接决定整机接收灵敏度，这类带HC-49U通孔外壳的单片晶体滤波器，常布置在第一级射频混频器的输出链路中，负责将混频产生的带外杂散、邻道干扰信号滤除，把下变频后的中频信号规整到标准频率区间，为后级解调电路提供干净的信号输入。从结构设计逻辑来看，该器件采用直插式双引脚布局，引脚间距严格匹配通用PCB通孔焊盘的设计规范，金属密封外壳一方面为内部晶体谐振单元提供电磁屏蔽，隔绝板上其他功率器件的电磁辐射干扰，另一方面也能隔绝外界水汽、粉尘侵入，保障晶体谐振频率的长期稳定性。建模过程中需要重点把控几个核心尺寸边界：首先是金属外壳的外形轮廓，圆柱端与直边段的过渡圆角、外壳总高度需要匹配板卡的安装净空要求，避免与上层屏蔽罩、相邻器件产生结构干涉；其次是两根直插引脚的直径、伸出长度、中心间距，必须严格对应通孔PCB的焊盘孔径与孔位坐标，保证过波峰焊时引脚能顺利插装，同时满足焊接浸润的工艺要求；另外外壳底部与PCB板面的贴合高度也需要精准还原，确保焊接后器件不会出现歪斜、浮高的问题。这类器件的选型过程中，结构工程师需要配合射频工程师确认安装空间，不同带宽规格的同封装器件外形尺寸完全一致，仅内部晶体的切型、电极结构存在差异，因此外壳模型可以直接复用到不同频率选型的板卡布局验证中，无需重复建模。实际板卡装配时，该类器件的引脚需要在焊接后做剪脚处理，建模时预留的引脚伸出长度需要兼顾插装导向与剪脚工艺余量，避免引脚过长触碰板卡背面的走线或其他器件。金属外壳的边缘做了钝化圆角处理，避免装配过程中划伤操作人员或相邻器件的绝缘层，外壳顶部的平面区域也可作为丝印标识的承载面，方便生产环节的器件识别与方向核对。
