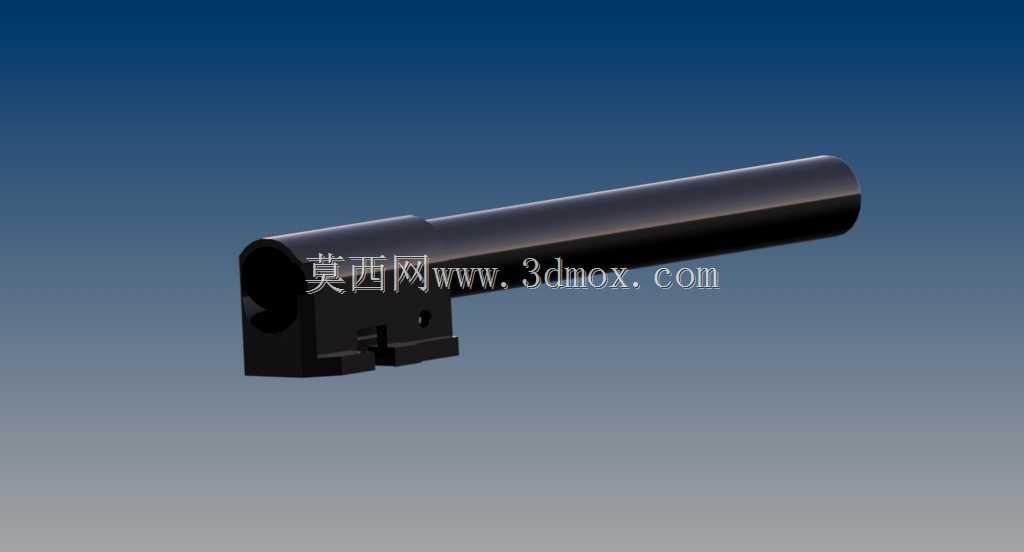

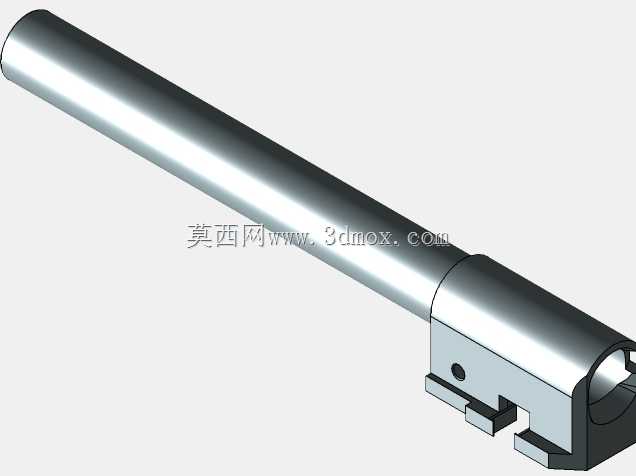

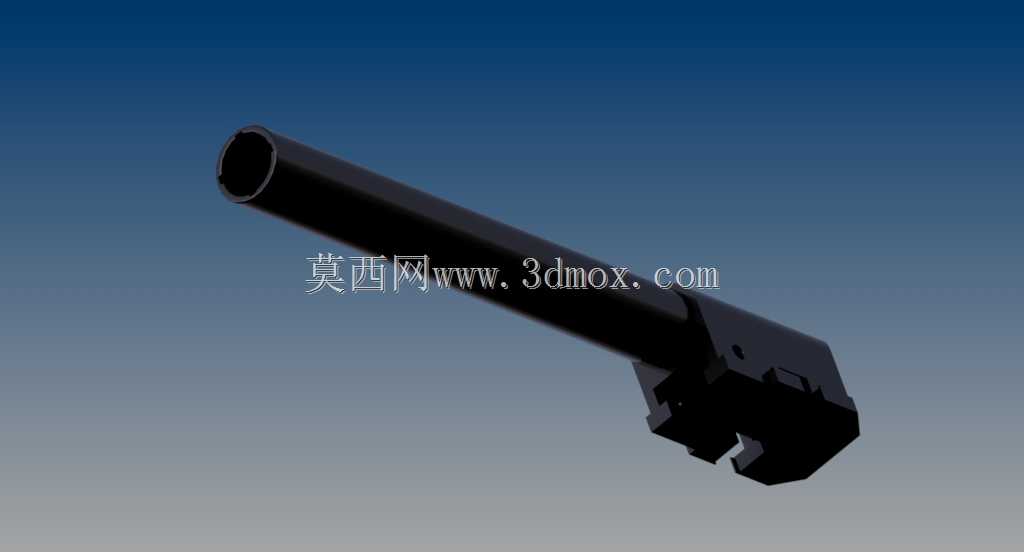

CZ52手枪枪管组件结构三维数模

该零件作为半自动手枪的核心承压构件，承担着闭锁配合、弹头导向、火药燃气密闭的核心作用，在轻武器装备体系中属于直接决定射击精度与使用安全性的关键零件。从实际应用场景来看，这类枪管组件主要配用于紧凑型半自动手枪，适配军警随身配枪、民用射击运动器材的配套装配需求，零件的加工精度直接影响弹头出膛的初始姿态，进而决定整枪的散布精度与使用寿命。从结构设计逻辑来看，该零件采用枪管本体与闭锁支撑座一体化的结构形式，枪管部分为厚壁空心圆柱结构，内孔设计有符合口径要求的直膛与坡膛过渡段，外圆做了等直径设计保证与套筒内孔的滑动配合间隙，尾部的闭锁支撑块设置有对称的闭锁贴合面，射击时可与套筒上的闭锁卡槽紧密贴合，将火药燃气的后坐力直接传递到套筒与枪身构件上，避免出现闭锁间隙过大导致的弹壳断裂、炸膛等风险。安装边界方面，该组件的轴向定位依靠枪管尾部的台阶面与节套位置的贴合实现，径向定位通过枪管外圆与套筒内孔的间隙配合保证，尾部的凸起卡槽与枪身内的开闭锁导柱配合，在射击循环中完成枪管的偏移式开闭锁动作，整个零件的外形轮廓完全适配套筒内部的安装空间，不存在运动干涉风险。设计过程中需要重点考量的点包括：枪管内膛的加工粗糙度直接影响弹头的运动阻力与枪管寿命，因此建模时需要严格标注内孔的同轴度公差，保证坡膛与线膛段的同轴度误差控制在极小范围内；尾部闭锁支撑面的角度设计需要匹配开闭锁过程中的运动轨迹，既要保证闭锁时支撑面完全贴合承受膛压，又要保证后坐过程中枪管能顺利偏移完成开锁动作；零件的壁厚分布经过反复校核，在保证膛压承载强度的前提下尽可能削减非受力区域的材料厚度，控制整枪的往复运动质量，降低射击时的可感后坐。从功能特性来看，该结构的枪管采用偏移式闭锁的配合逻辑，相比枪管短后坐的其他结构形式，零件数量更少，装配维护更加便捷，适合紧凑型手枪的紧凑布局需求，零件外露表面的轮廓均做了圆角过渡处理，避免在套筒往复运动过程中出现卡滞，同时也能减少零件应力集中，提升高膛压工况下的结构强度。建模过程中对所有配合面均做了公差带预留，可直接导出工程图用于机加工生产，所有的倒角、退刀槽结构均符合常规枪械零件的加工工艺要求，不需要额外做工艺性修改即可投入生产环节。
