嵌入式磁基延伸安装基座结构设计

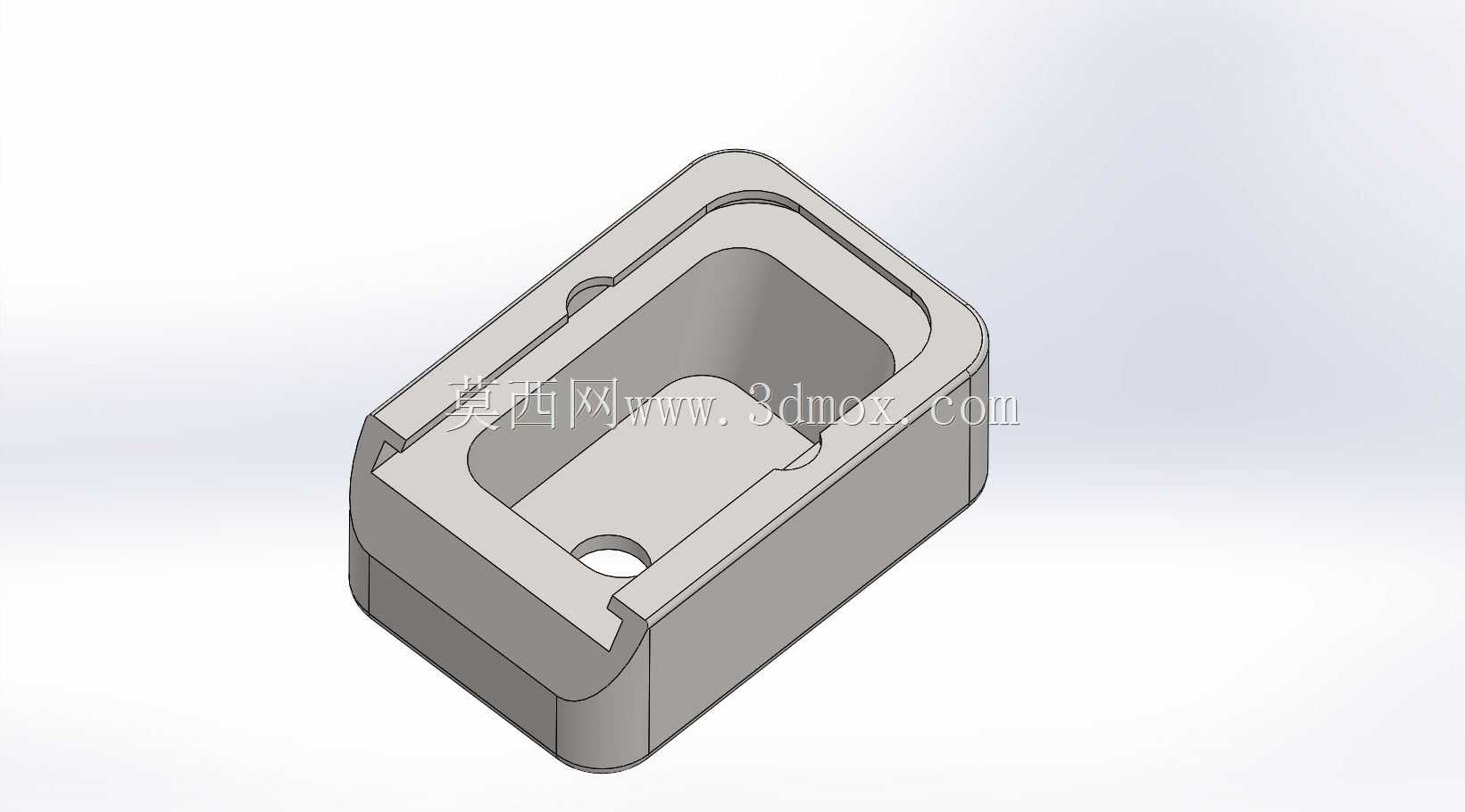

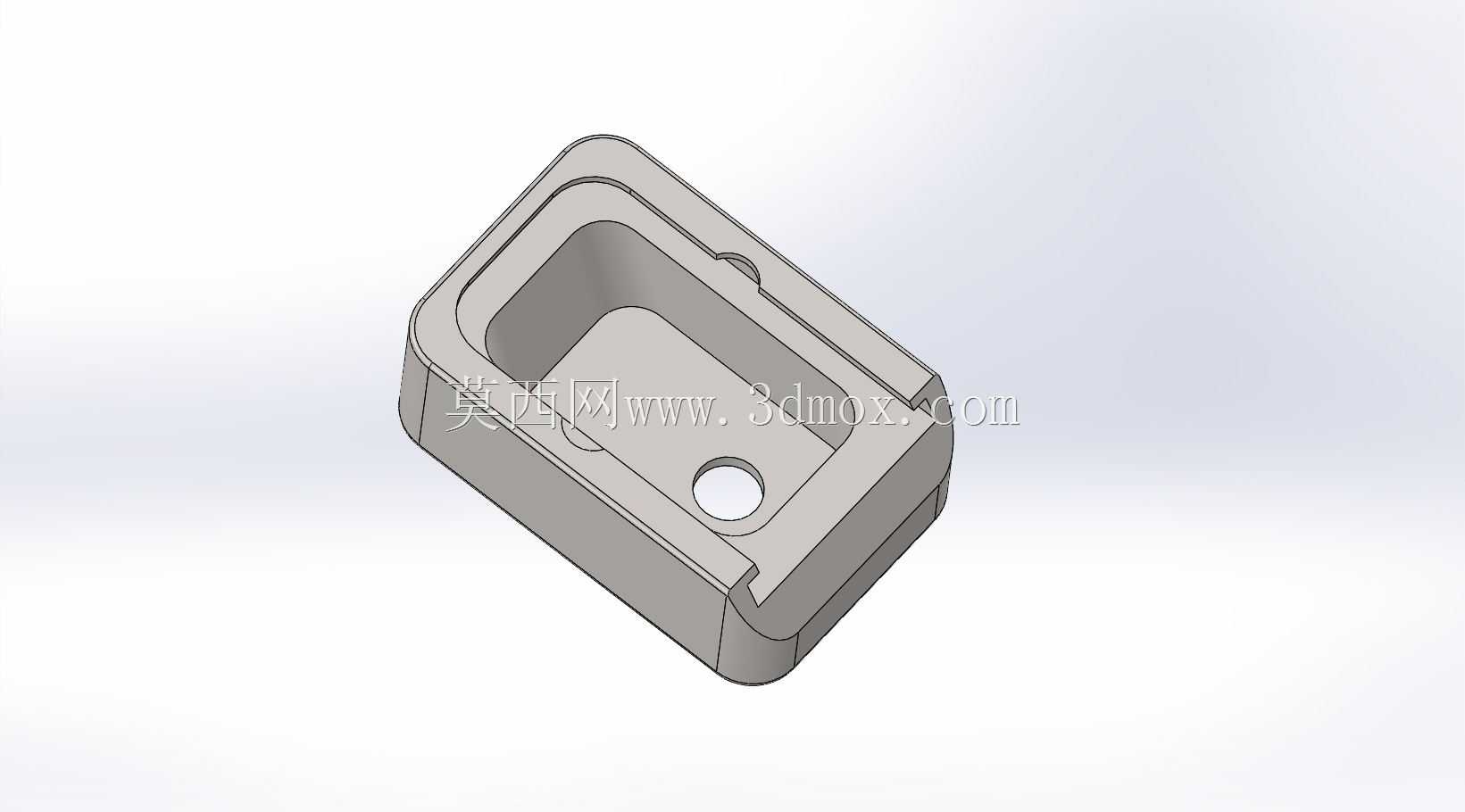

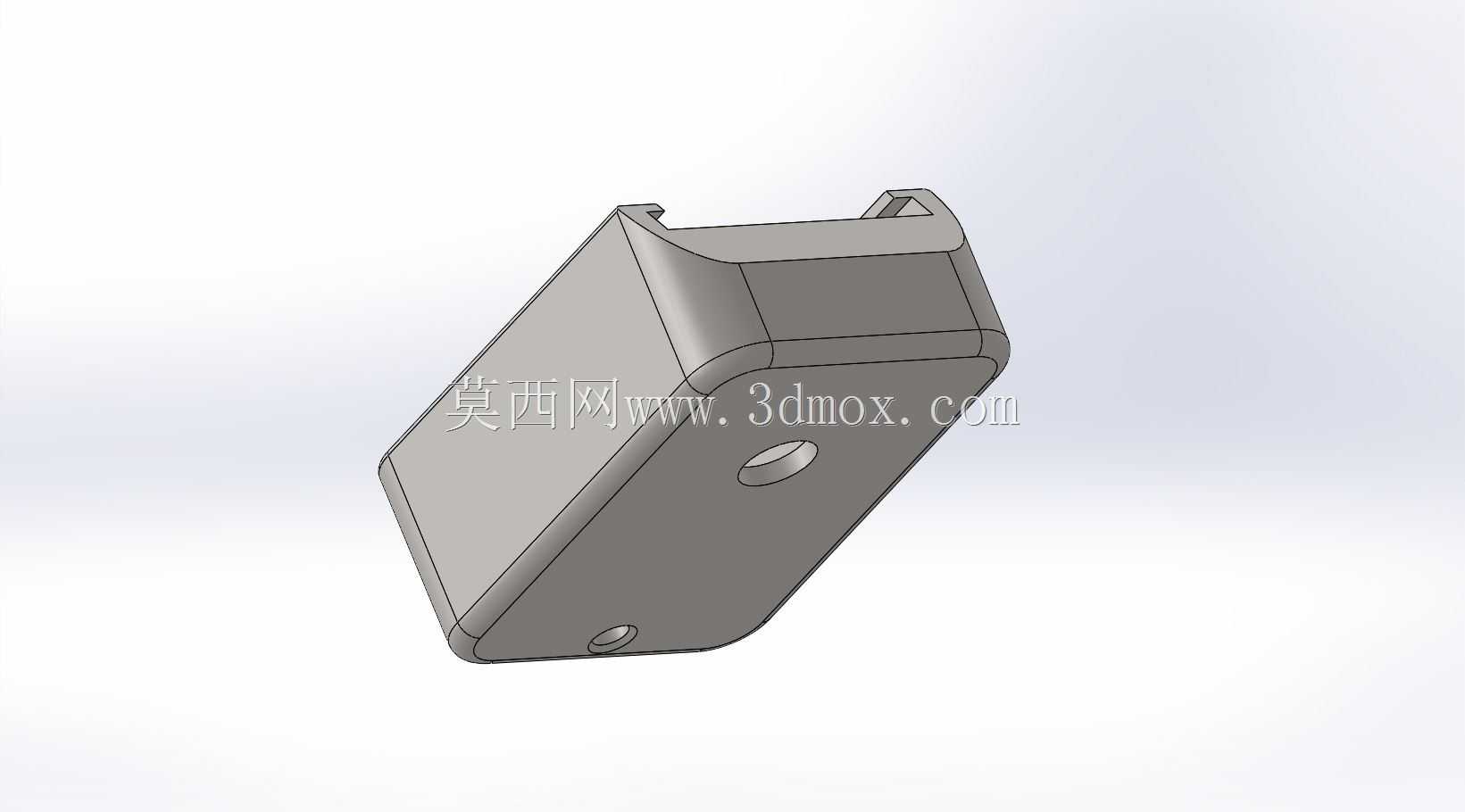

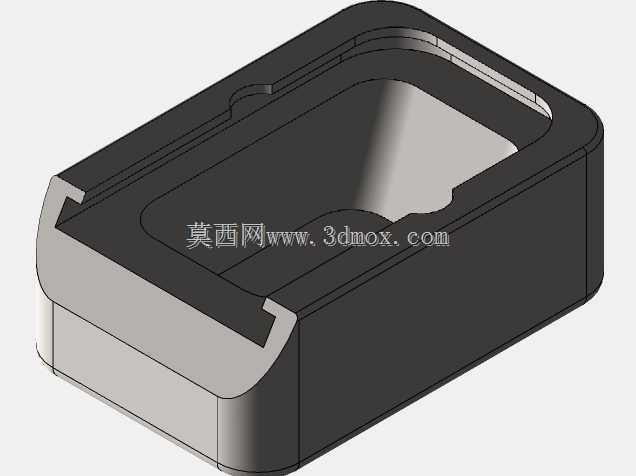

这款磁基延伸构件主要服务于工业现场磁力装夹工位的拓展需求，在磨床、线切割、钳工划线等需要磁力工作台固定工件或工装的场景中，常出现原有磁台吸附面积不足、装夹位置受限、异形件无法稳定固定的问题，该构件通过与磁基台面的精准贴合，延伸出额外的装夹定位区域，解决小规格磁台的作业范围局限。从结构设计来看，整体采用带圆角的长方体盒型结构，外轮廓做了等半径圆角过渡，既避免尖锐边角造成的操作磕碰，也能在吸附贴合时减少应力集中，防止长期受力出现边角崩裂。构件内部设置了阶梯式沉腔，沉腔边缘预留了对称的定位卡槽，可直接与磁基台面上的定位凸台配合，无需额外校准即可快速完成安装对位，沉腔底部开设的通孔用于安装锁紧顶丝，当构件吸附在磁台表面后，可通过顶丝进一步锁紧固定，避免大切削力作用下构件出现滑移偏移。设计过程中优先考虑了安装边界的适配性，构件底面做了全平面精加工处理，平面度控制在0.02mm以内，保证与磁基台面的完全贴合，最大化磁吸附力的传导，不会因为接触面存在间隙导致吸附力下降。外侧壁的厚度经过受力验算，在延伸出50mm装夹长度的情况下，侧壁刚性可满足15kgf的侧向装夹力需求，不会出现装夹变形。构件上端面的边缘做了1mm的倒角处理，方便工件或辅具在延伸台面上的滑移就位，内部沉腔的深度经过匹配设计，既可以容纳磁基台的凸起定位结构，也能预留出足够的排屑空间，避免加工过程中铁屑堆积在结合面处影响安装精度。在实际使用中，该构件可根据作业需求单块使用拓展单侧装夹空间，也可多块拼接组合形成更大的装夹台面，适配不同尺寸的工件装夹需求，相比传统的加装延长板方案，该结构无需对原有磁台进行打孔改造，依靠磁力与机械锁紧双重固定，拆装便捷，不会破坏原有设备的结构完整性。
