Kar98步枪配套榴弹发射器瞄准装置结构

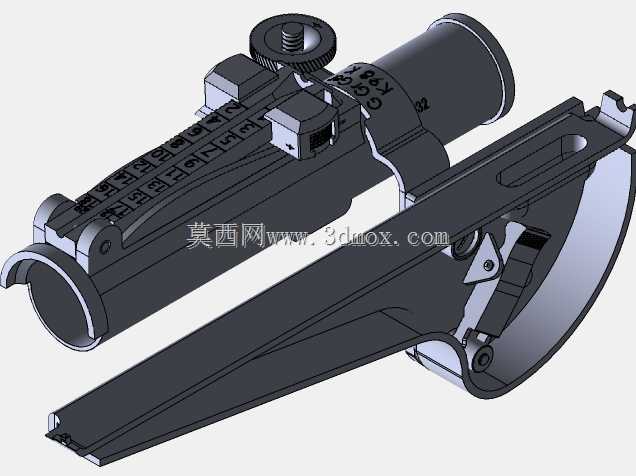

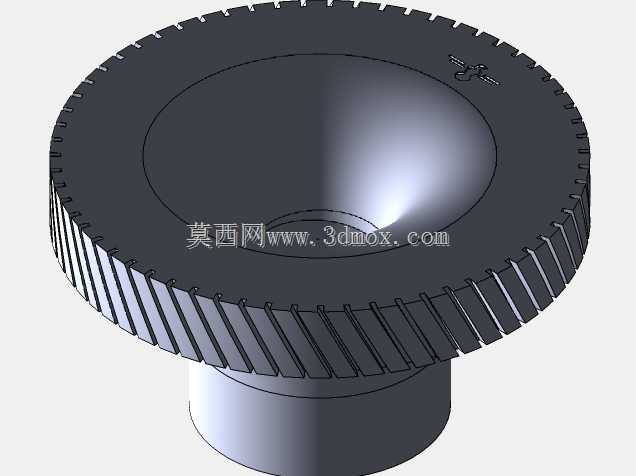

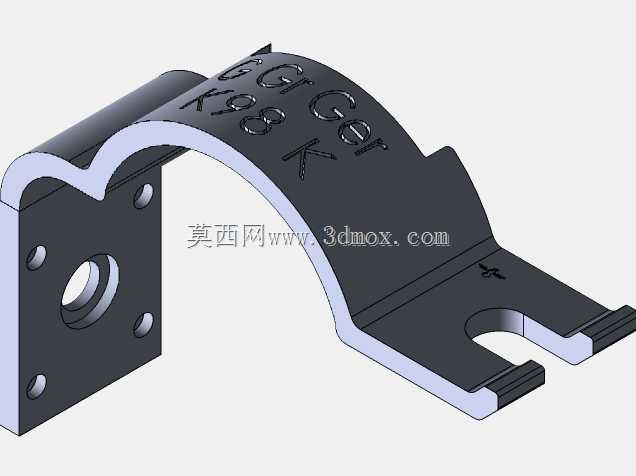

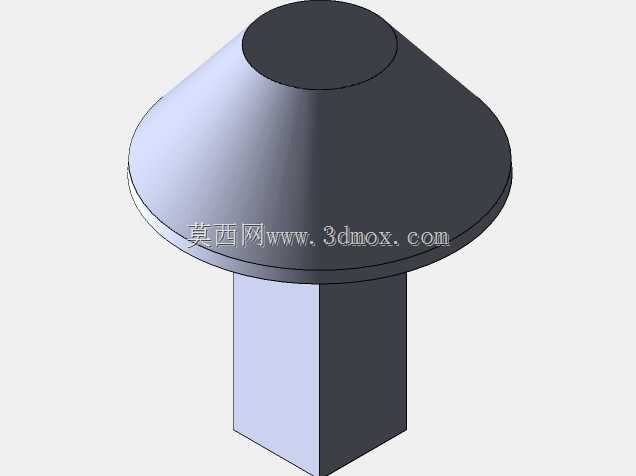

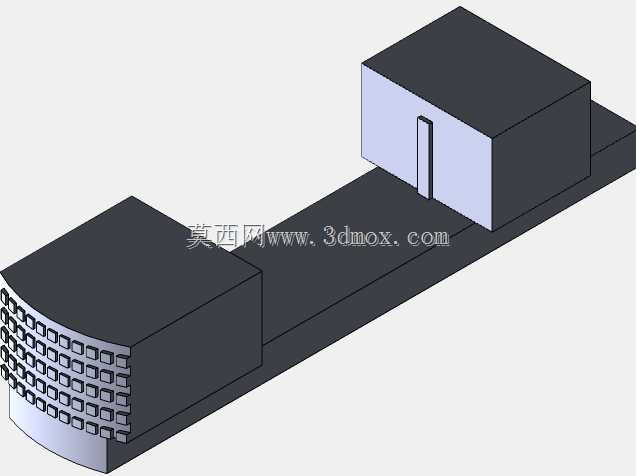

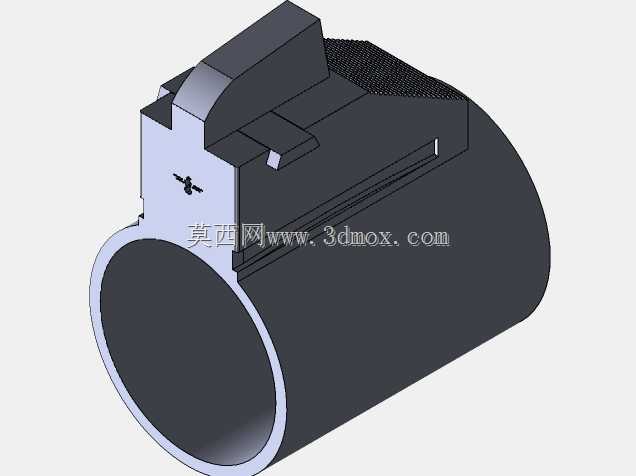

　　该瞄准装置为适配栓动步枪的榴弹发射配套观瞄部件，主要用于步兵班组在近距离曲射火力支援场景下，为枪榴弹发射提供弹道参数匹配的瞄准基准，填补步枪直射与迫击炮打击之间的火力空白区间，适配常规枪挂榴弹的曲射弹道特性，帮助射手快速完成不同射程下的目标瞄准作业。装置整体采用侧置安装的结构布局，安装基准面贴合步枪身管侧方的配套连接座，安装时无需对枪身原有结构做破坏性改动，通过配套的锁紧旋钮即可完成快速装拆，锁紧旋钮表面加工有滚花纹理，即使佩戴战术手套也能可靠施力完成松紧调节，安装后整体突出量控制在合理范围内，不会干扰步枪原有机械瞄具的正常使用，也不会在携行过程中产生过多勾挂。装置核心的弹道标尺部分采用铰接式折叠结构，

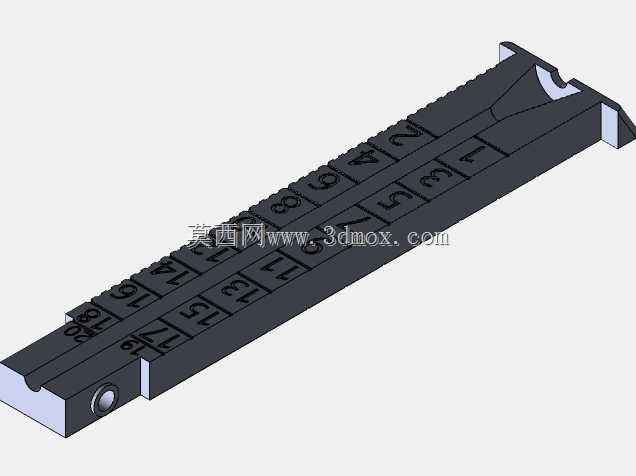

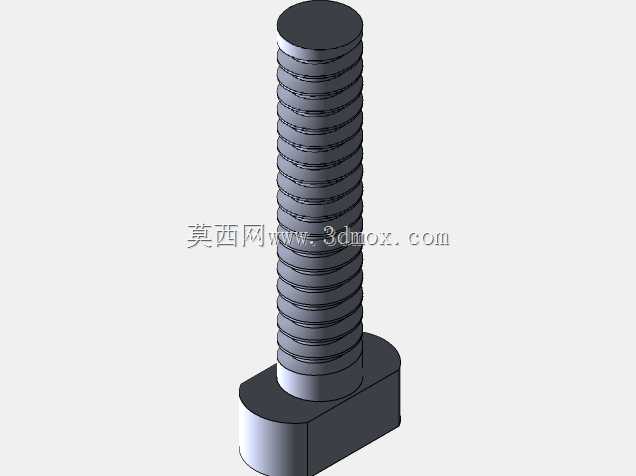

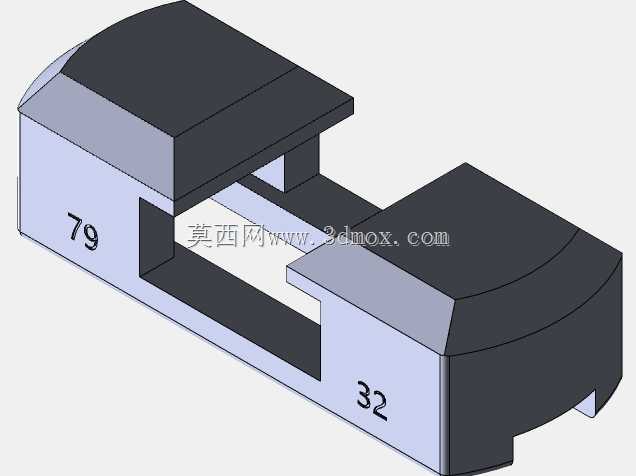

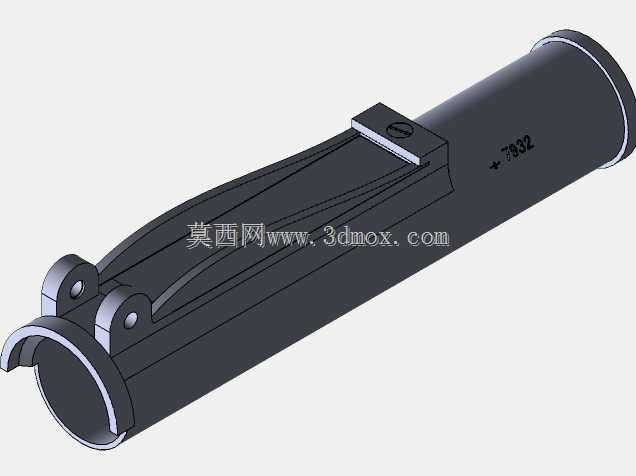

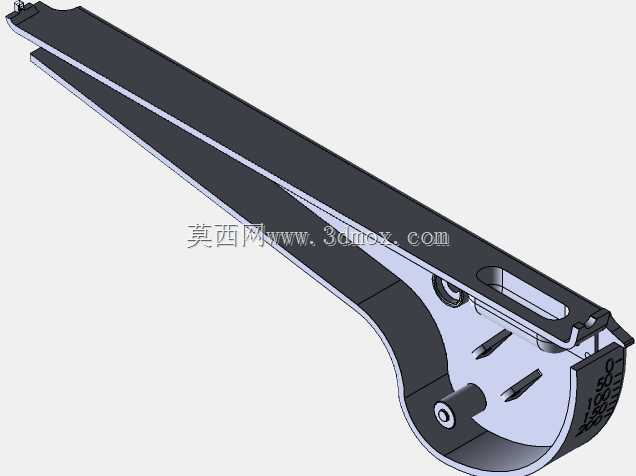

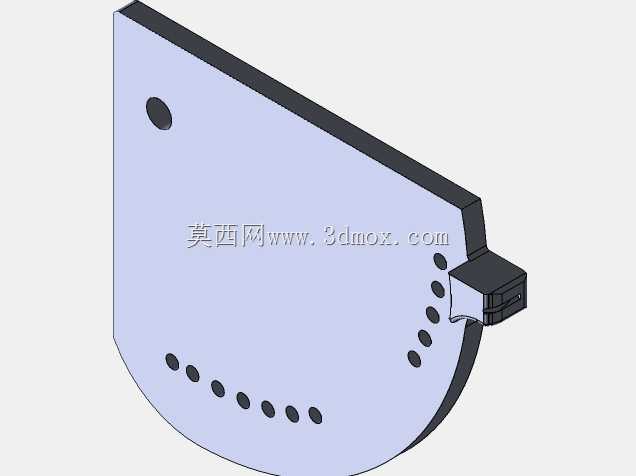

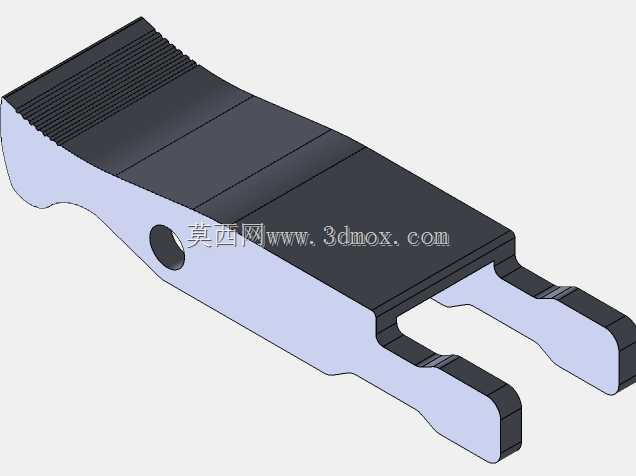

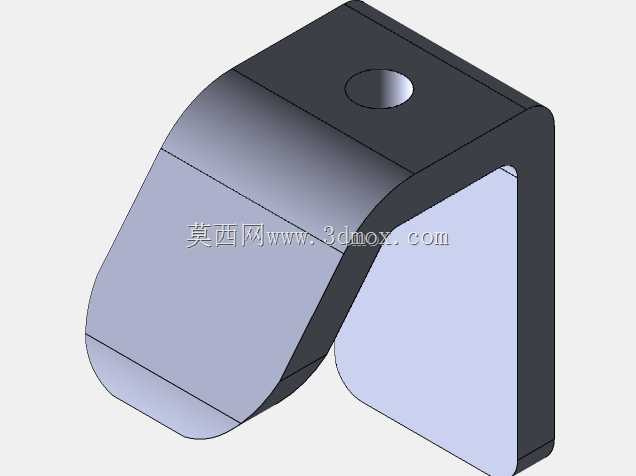

　　非使用状态下可向下翻折贴合安装基座，降低携行时的整体轮廓高度，使用时向上翻起即可进入工作状态，标尺表面蚀刻有对应不同射程的分划标识，分划刻度对应常用榴弹的弹道下落量，射手可根据目标距离直接匹配对应刻度完成瞄准，无需额外计算弹道修正量。瞄准镜筒部分为单筒望远式结构，镜筒内部设置有简单的分划板，用于近距离目标的快速捕捉，镜筒与标尺组件通过可调连接结构结合，可根据不同批次榴弹的弹道偏差做小范围的高低调节，调节结构采用细牙螺纹传动，调节手感阻尼均匀，每一档位的调节量对应固定的弹道修正量，便于射手在校枪时快速完成参数校准。装置的基座部分采用一体化铣削成型结构，整体壁厚均匀，在保证结构强度的前提下尽可能控制整体重量，

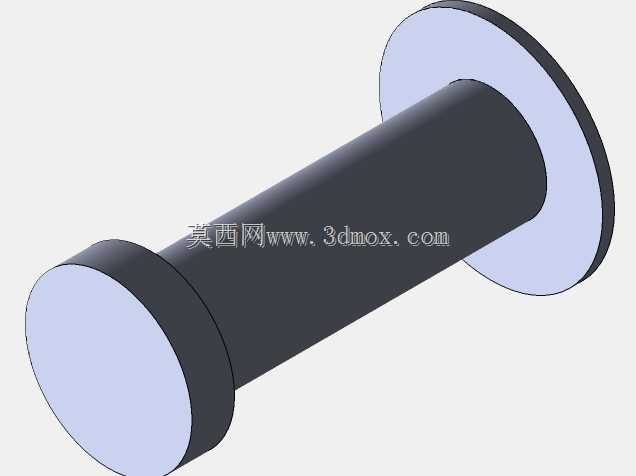

　　避免加装后对步枪的重心分布造成过大影响，各铰接转动部位均设置有轴向限位结构，防止反复翻折后出现结构松旷，所有棱边均做了倒钝处理，避免操作时划伤手部，各活动部件的配合间隙控制在合理范围，即使在扬尘、淋雨后的恶劣环境下也能可靠动作，不会出现卡滞问题。从安装边界来看，装置整体长度适配步枪护木与表尺座之间的安装空间，宽度方向不超出枪身侧面的最大轮廓，下方的让位槽完全避开步枪原有的枪机运动路径，不会对步枪的正常供弹、退壳动作造成干涉，整体结构完全围绕实战使用需求设计，没有多余的装饰性结构，每一处结构特征都对应明确的功能需求。
