Kar98榴弹发射器配套瞄准装置结构

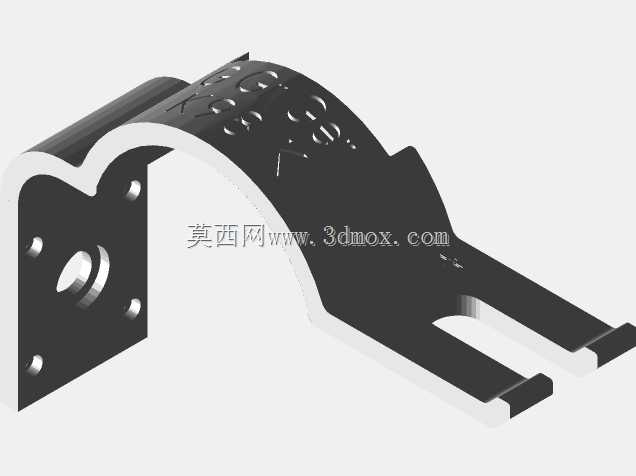

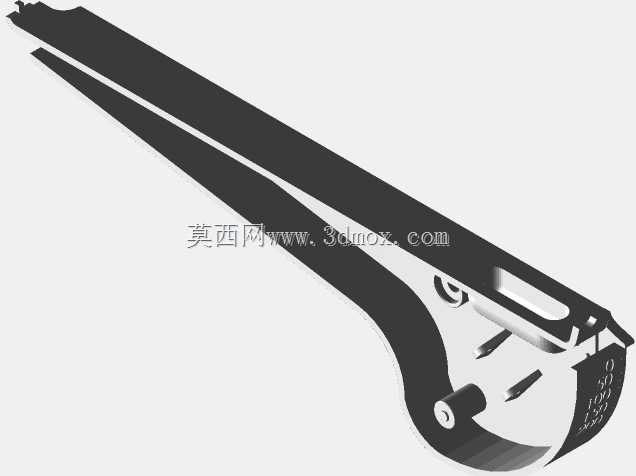

该瞄准装置为适配栓动步枪的榴弹发射配套观瞄部件，主要应用在枪械加挂榴弹发射模块的场景下，为射手提供弹道校准参考，保障榴弹发射时的落点精度。从结构设计来看，整体采用长条式悬臂构型，主体为一体化冲压成型的金属结构件，一端设置与枪身表尺座匹配的铰接安装接口，可绕固定销轴实现角度翻转，非使用状态下可向下折叠贴合枪身，避免遮挡常规机械瞄具的视线，使用时向上扳起至定位卡槽锁定，即可进入瞄准工况。装置的弧形刻度板集成在铰接端侧方，表面蚀刻有对应不同发射距离的弹道分划，刻度线的排布对应榴弹在不同发射角下的弹道下坠量，射手通过照门与准星的对齐，配合对应距离的刻度线即可完成概略瞄准，无需额外复杂的光学组件，结构可靠性极强，适配野外复杂环境下的使用需求。从安装边界来看，铰接端的销轴孔直径与枪身原有表尺固定轴尺寸完全匹配，安装时无需对枪身进行额外改制，直接替换原有表尺组件即可完成装配，悬臂部分的长度经过严格测算，在竖起状态下不会与枪身的拉机柄运动轨迹产生干涉，折叠状态下整体外轮廓不超出枪身护木的侧边宽度，不会额外增加枪械的横向尺寸，携行时不会发生勾挂。装置的悬臂主体采用等截面长条结构，截面为带加强筋的槽型构型，在保证整体结构刚度的前提下尽可能降低自重，避免长期使用后出现悬臂下垂变形，影响瞄准精度。铰接位置设置有弹簧定位销，在折叠和竖起两个工位都能提供足够的定位阻尼，不会因枪械射击时的后坐震动导致瞄具自行移位，弧形分划板的刻度角度经过弹道匹配，对应常用的榴弹发射距离区间，分划的间隙足够射手快速识别对应档位，在近距离快速射击场景下也能快速完成瞄准动作。整个装置没有多余的活动部件，所有连接位置均为刚性配合，日常维护仅需清理铰接位置的沙尘即可，无需复杂的调校，适配军用装备的高可靠性要求，结构设计充分考虑了枪械使用时的后坐冲击、携行便利性、瞄准快速性等核心需求，在极简结构的前提下实现了榴弹发射的瞄准辅助功能。
