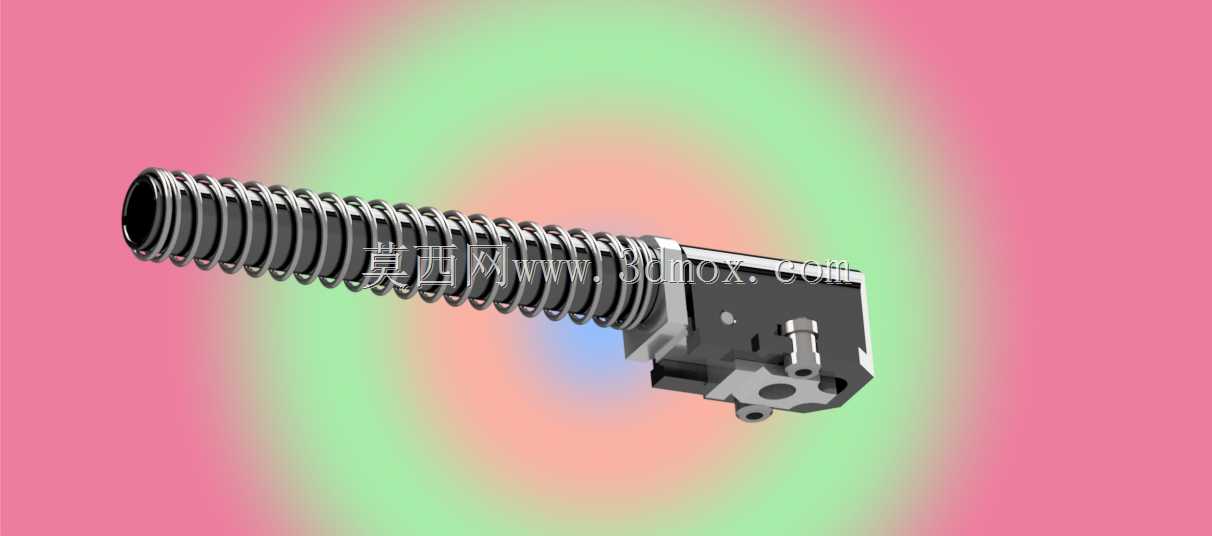

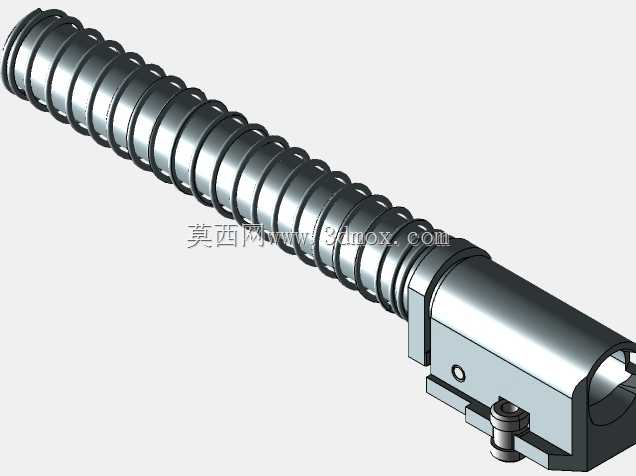

CZ52手枪筒体组件结构设计

在轻武器结构设计领域，筒体组件作为手枪核心承载与动作执行部件，其结构合理性直接决定整枪的供弹可靠性、击发稳定性与使用寿命，本次呈现的CZ52手枪筒体组件结构，完整还原了该型号手枪核心受力件的装配关系与细节特征。从实际应用场景来看，该组件是手枪套筒与枪身配合的核心衔接部分，日常射击过程中需要承受击发瞬间的膛压冲击，同时完成后坐过程中的导程限位、抽壳钩让位、击针避让等一系列连贯动作，设计过程中需要兼顾动作行程的冗余量与结构强度的平衡，避免出现后坐卡滞、击发无力等常见故障。从功能特性层面分析，该筒体组件集成了9mm帕拉贝鲁姆弹的弹膛定位结构，内壁加工有与弹药匹配的定位台阶，保证弹药入膛后尾端与击针孔的同轴度误差控制在极小范围内，避免击发时出现击针偏磨、弹药底火击穿等问题；组件外侧预留的导轨槽与套筒内侧导轨配合，配合间隙经过严格计算，既保证后坐往复动作顺畅无卡滞，又不会因间隙过大导致套筒晃动影响射击精度。设计思路上，该组件采用分体式装配结构，将原本一体化的受力区域拆分为多个可单独加工的小零件，降低了单件加工的难度，同时在易磨损的击针接触位置、抽壳钩让位位置采用局部强化的结构设计，日常维护时可单独更换磨损件，无需整体报废筒体，大幅降低了全寿命周期的维护成本。从安装边界来看，该筒体组件的轴向安装尺寸与枪身底把的套筒座限位槽完全匹配，径向尺寸与套筒内壁的配合面预留了合理的公差带，装配时无需额外修配即可完成组装，组件上预留的固定销孔位置与枪身保险机构、不到位保险的触发凸台位置完全对应，保证套筒后坐到位、复进到位时各保险机构能正常触发，不会出现保险失效的问题。在实际建模过程中，所有配合面的倒角、退刀槽都按照实际加工工艺要求做了还原，避免出现结构干涉的问题，各零件的壁厚分布也完全参考实物的受力情况做了对应，高膛压受力区域的壁厚做了加厚处理，非受力区域则做了适当的减重挖槽，在保证结构强度的前提下尽可能控制组件整体重量，优化整枪的重心分布，提升握持射击时的手感。
