汽车吊配套立柱与脚手架作业装置

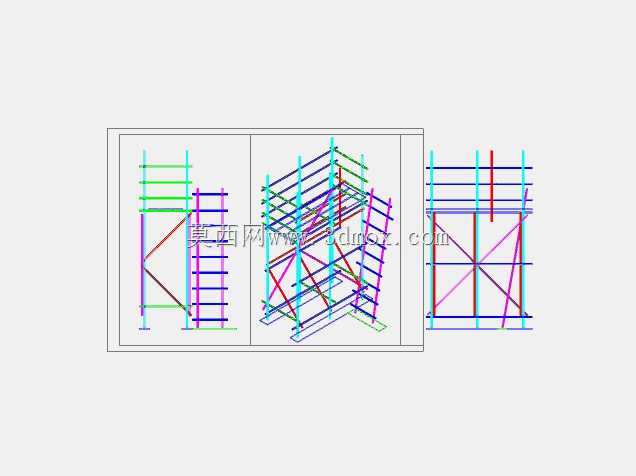

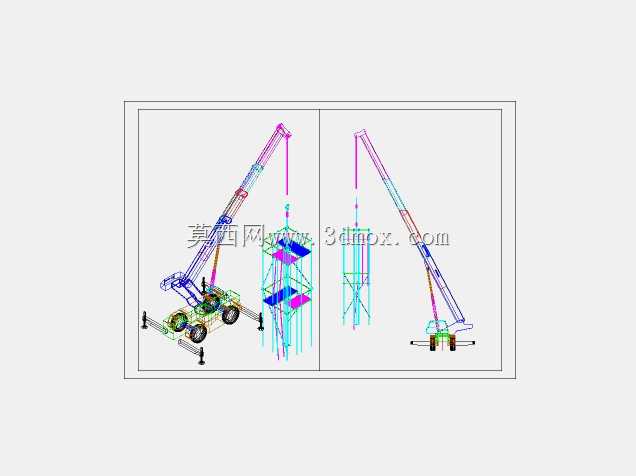

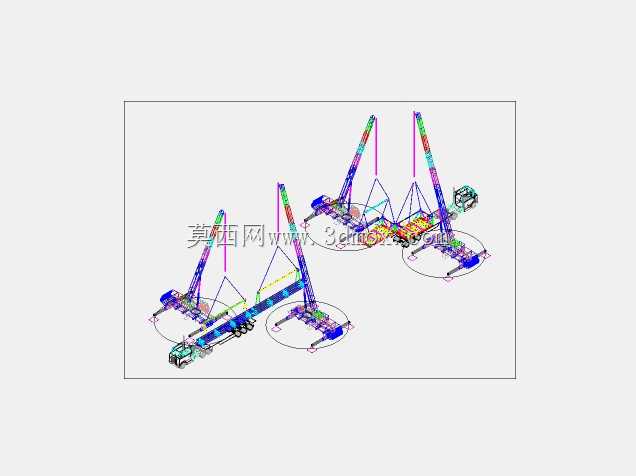

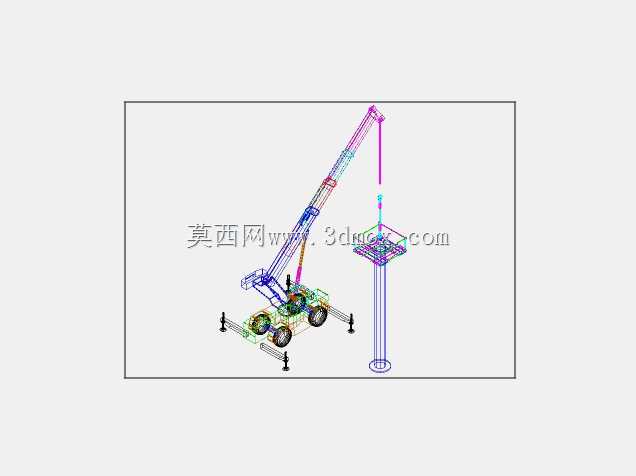

这套三维结构针对户外高空吊装与临边作业场景设计，核心解决常规汽车吊在狭窄场地作业时，吊臂伸展覆盖范围不足、作业面无稳定操作平台的痛点。日常应用中，常见于厂区设备检修、户外场馆外立面施工、小型建筑构件吊装这类场景，当作业点距离吊车站位过远，或是吊臂无法直接将物料送至作业面旁的操作位置时，配套的立柱可作为临时受力支撑点，承接吊具传递的竖向荷载，避免吊臂长时间大角度伸展带来的结构形变风险。从功能特性来看，整套装置分为三个协同模块：汽车吊本体采用多节伸缩臂结构，支腿展开后可形成稳定的支撑基底，底盘的回转支承可实现360度全范围回转，适配不同方位的作业需求；配套立柱采用格构式结构设计，单节标准段长度适配常规运输车辆货厢尺寸，现场可通过法兰拼接快速组装，立柱底部设置可调节支脚，能适配不平整的硬化地面，顶部设置吊点转接结构，可与吊车吊钩配合实现荷载的二次传递；脚手架模块采用快装式框体结构，可沿立柱周边分层搭建，每层操作平台设置防护栏与挡脚板，作业人员可在平台上完成物料接驳、构件安装等操作，无需额外搭设独立落地脚手架。设计过程中优先考虑了现场安装的便捷性，所有拼接节点均采用销轴与螺栓配合的连接方式，无需现场焊接作业，单个标准段重量控制在两人可协同搬运的范围内，无需额外借助起重设备即可完成组装。外形尺寸方面，吊车支腿完全展开后的横向跨度满足常规市政道路单侧占用的宽度要求，不会完全阻断通行；立柱组装后的最大高度覆盖常见的多层厂房与低层建筑作业高度，搭建后的脚手架平台与立柱的连接点每间隔固定高度设置一处，可避免平台出现侧向晃动；安装边界上，整套装置的作业半径覆盖范围从吊车站位中心向外延伸，可填补吊臂最小作业半径与最大作业半径之间的操作盲区，立柱的设置位置需与吊车站位保持在同一硬化地面区域，地面承载力满足荷载要求即可布设，无需额外做基础硬化处理。结构细节上，吊车的变幅油缸与伸缩油缸的行程参数经过匹配，可实现吊臂在不同仰角下的平稳伸缩，立柱的截面尺寸经过受力验算，可承受额定吊装荷载下的竖向压力与水平风荷载，脚手架的步距与跨距符合高空作业平台的安全规范，作业人员在平台上移动时不会出现明显的晃动感。
