洛克希德马丁F22猛禽隐身战机SolidWorks建模

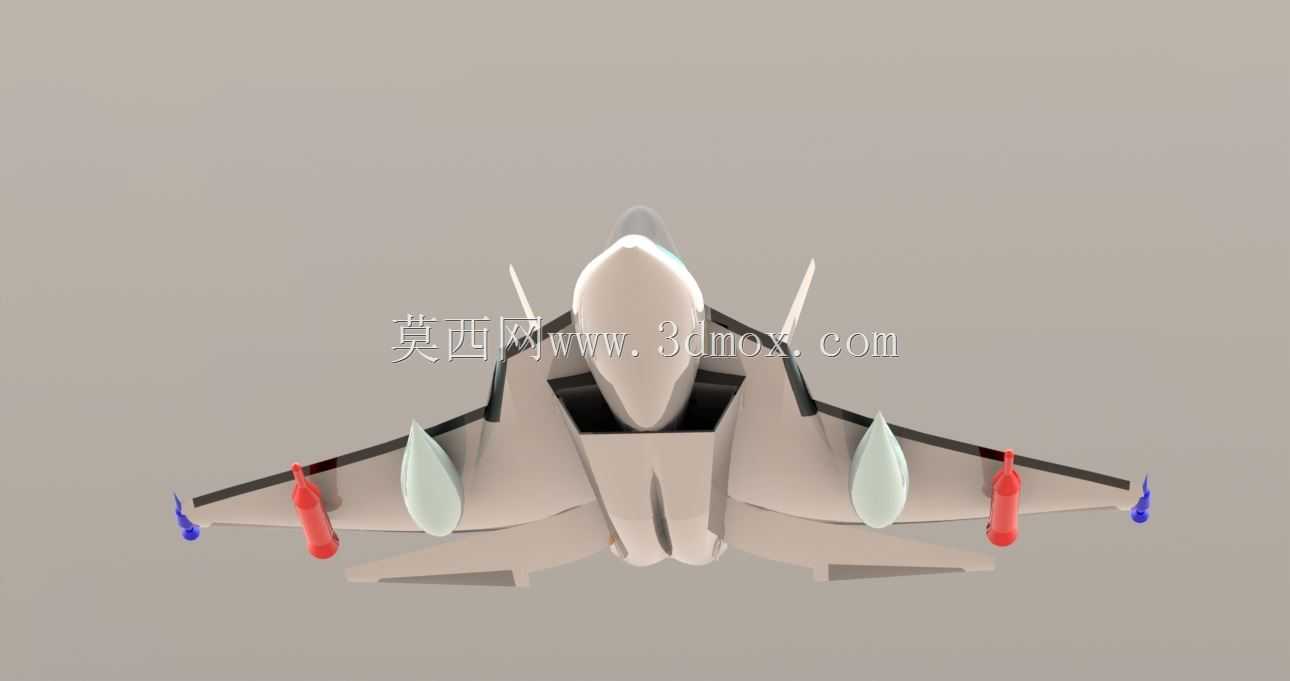

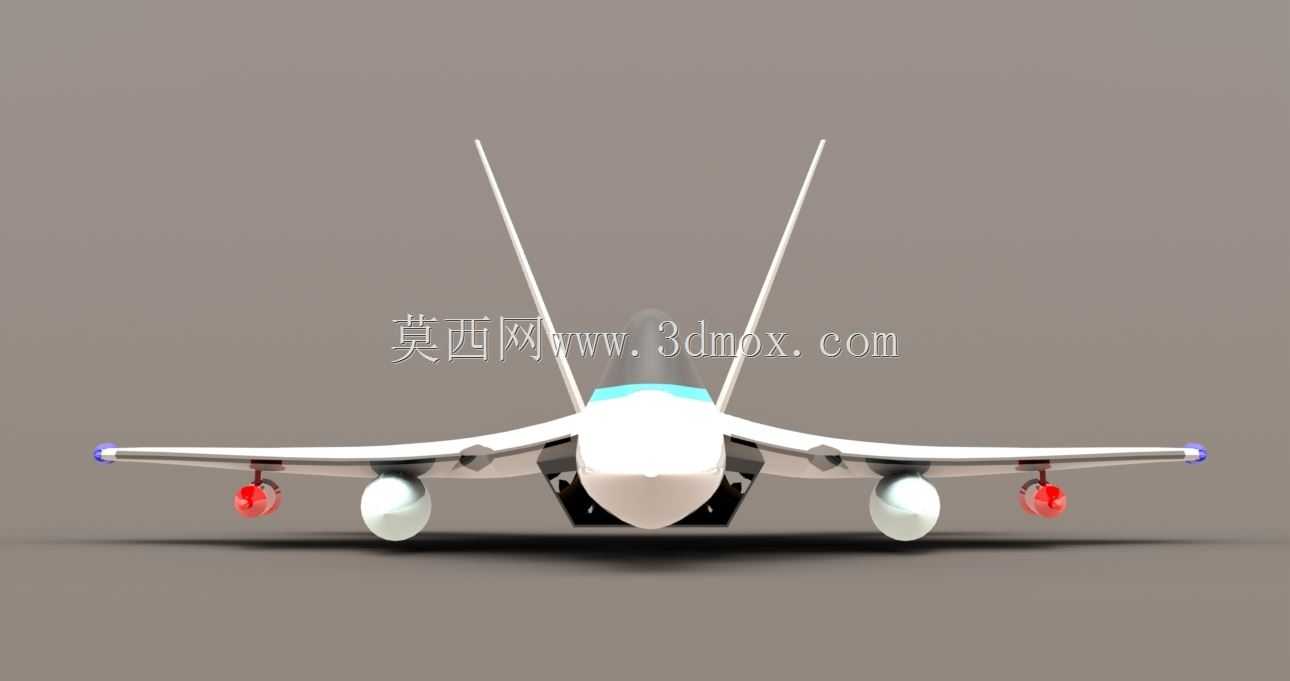

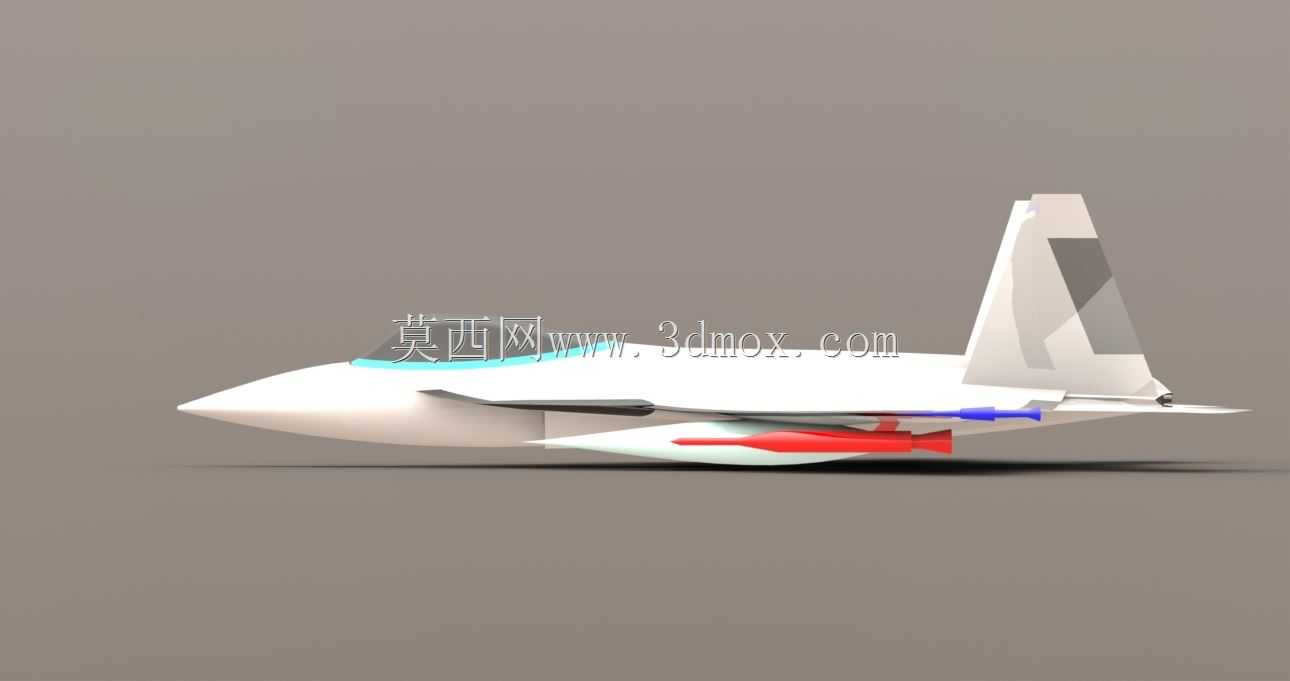

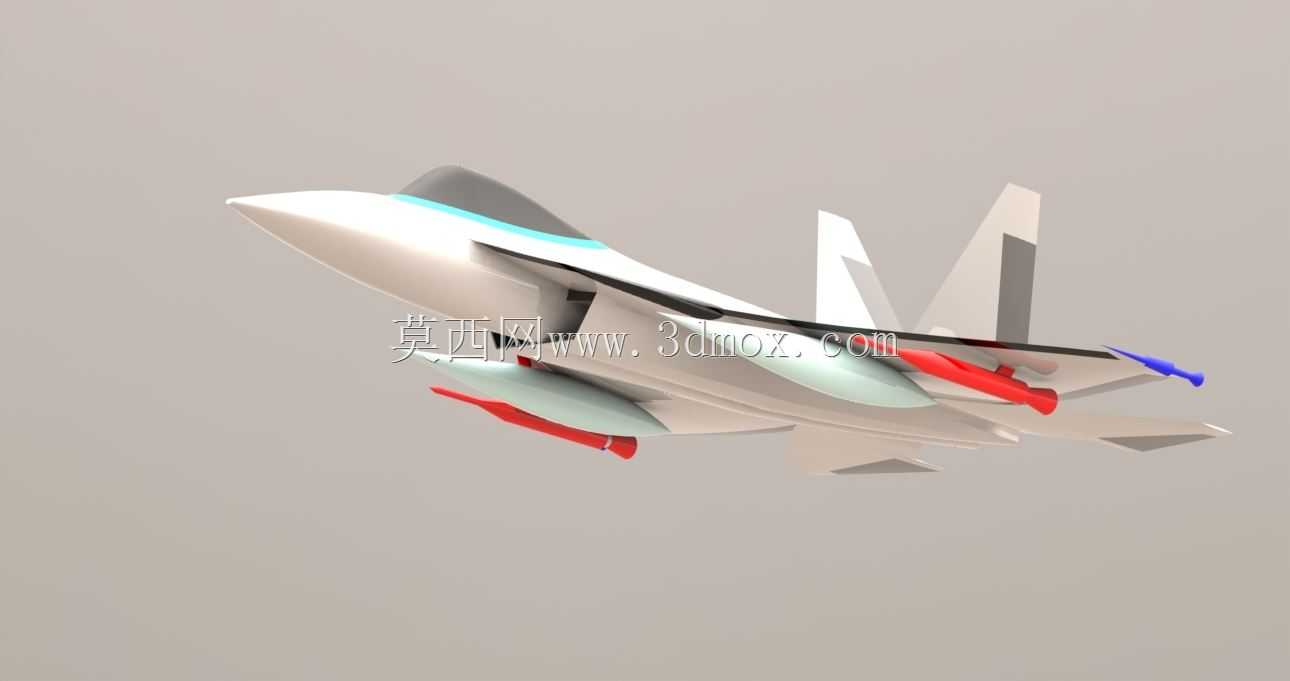

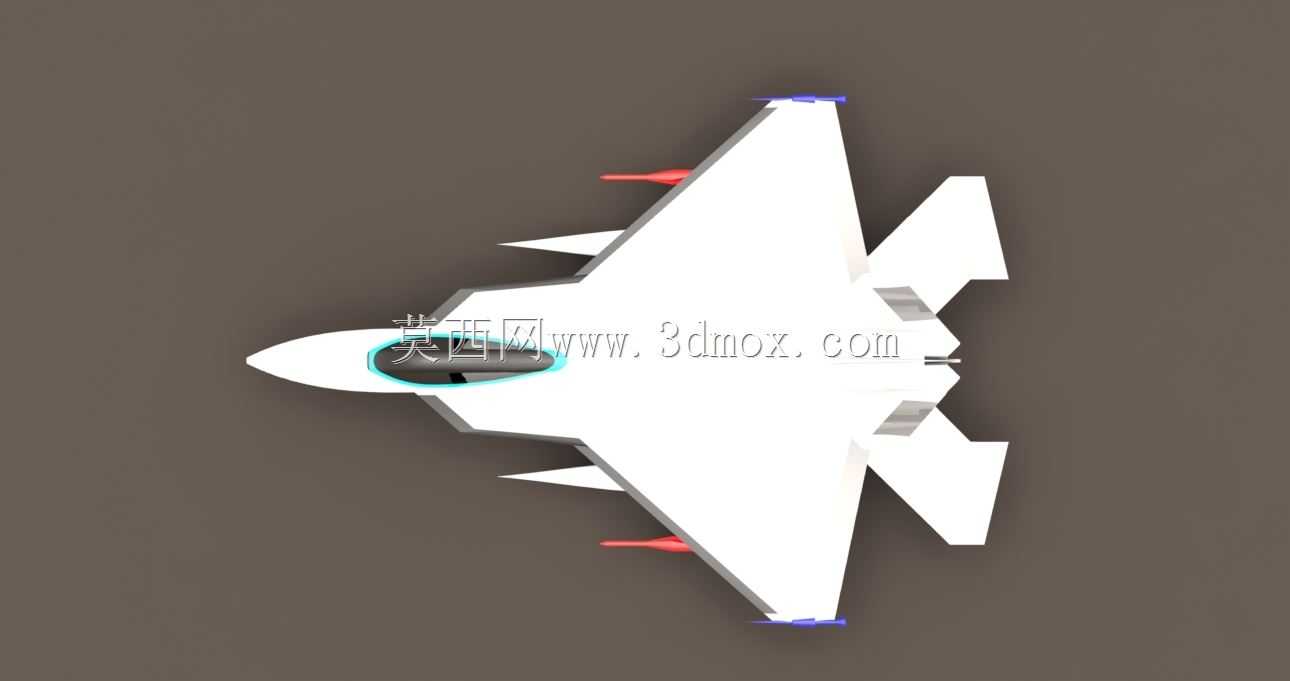

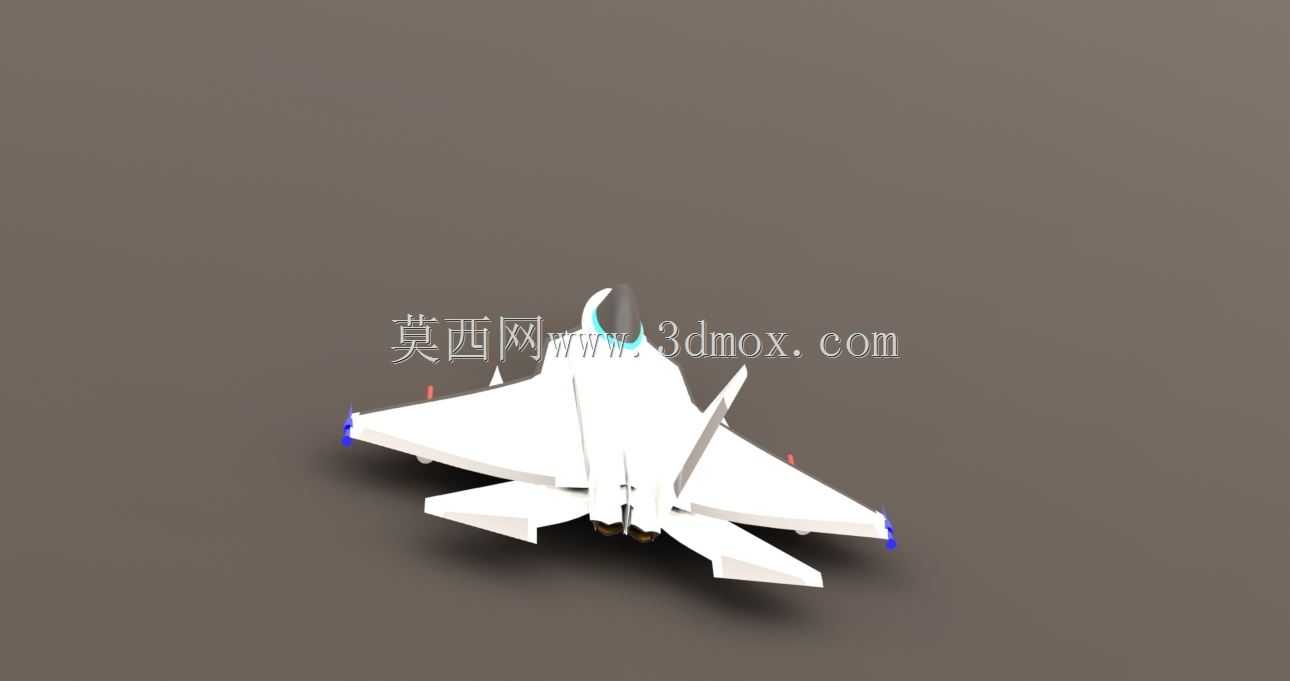

本次建模的F-22战机，核心定位是单座双发全天候隐身战术作战平台，建模过程中优先还原了其低可探测性气动布局的核心特征，机身采用翼身融合体设计，棱边平行的修形逻辑完全贴合真实战机的雷达散射截面控制要求，进气道采用加莱特进气道的曲面结构，兼顾超音速巡航阶段的进气效率与隐身修形需求。从实际应用场景来看，这类战机三维模型可用于航空类专业的气动布局教学演示、隐身结构设计原理拆解，也可作为防务展项的可视化演示载体，辅助非专业受众理解五代机的设计逻辑。建模过程中对整机的安装边界做了严格还原，整机长度、翼展、机高的比例严格参照实机参数缩放，起落架舱、内置弹舱的开合结构预留了运动仿真的装配间隙，机翼后掠角、垂尾外倾角度完全匹配实机的气动设计参数，垂尾采用外倾27度左右的布局，兼顾航向稳定性与侧向隐身需求。动力系统部分的建模还原了双发布局的发动机舱轮廓，尾喷口做了二元矢量喷口的修形处理，还原了实机降低红外特征的结构设计，机身表面的隐身涂层分色区域做了明确的曲面拆分，方便后续做渲染材质的区分。机载武器部分还原了内置弹舱挂载的空空导弹轮廓，机翼下的外挂点做了可选装配的结构预留，可根据不同演示需求切换隐身挂载与非隐身外挂状态。座舱部分采用整体式水泡座舱盖的曲面建模，座舱盖的金属镀膜层区域做了单独的曲面拆分，还原实机座舱的雷达屏蔽设计，机头的雷达罩轮廓做了修形处理，匹配有源相控阵雷达的安装空间需求。建模过程中所有曲面都做了G2连续处理，避免出现曲面褶皱影响后续仿真或渲染效果，整机的装配层级按照机身、机翼、尾翼、起落架、动力系统、航电系统、武器系统做了清晰划分，方便后续做结构拆解演示，各个活动舵面都预留了旋转轴的装配基准，可直接导入运动仿真模块做舵面偏转的动作模拟。
