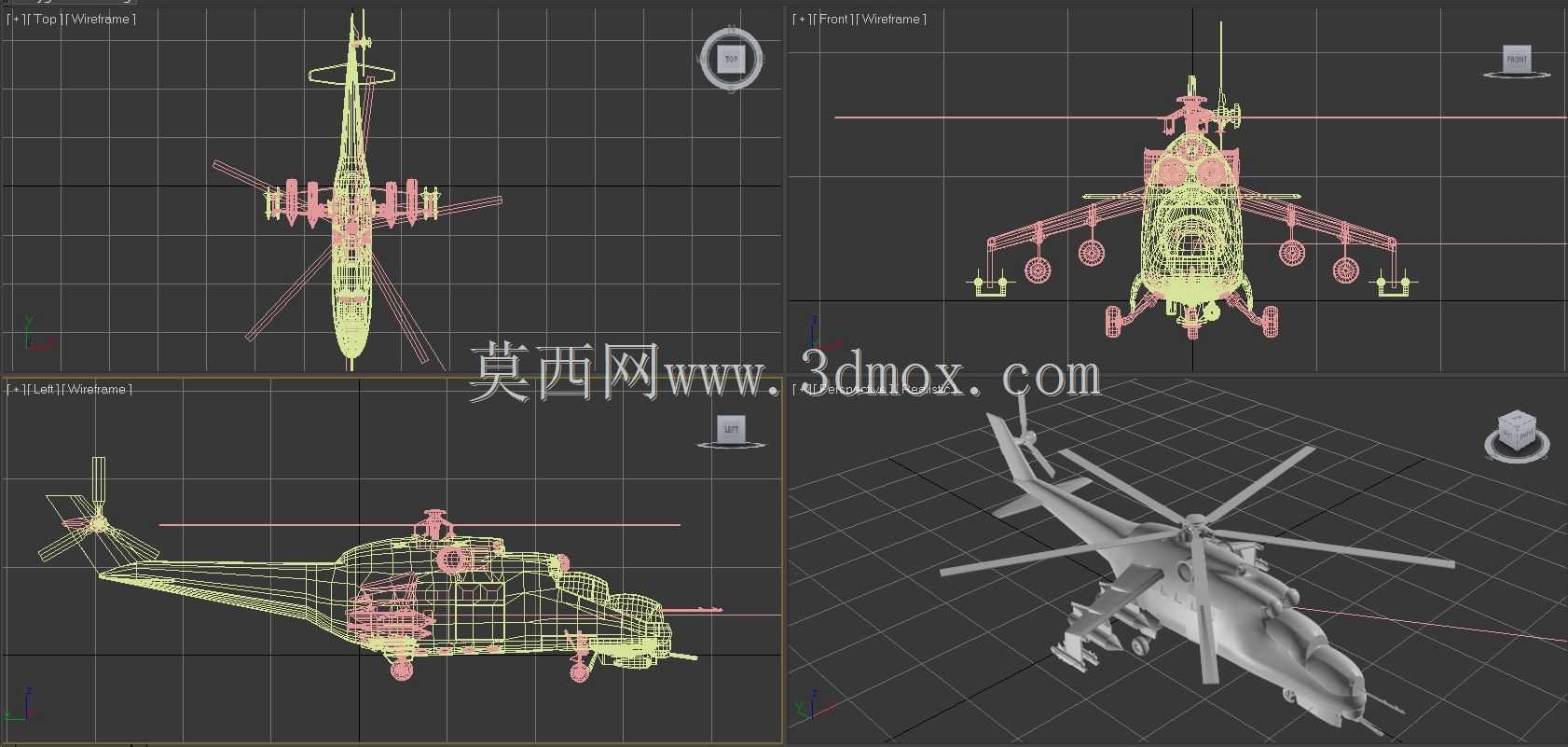

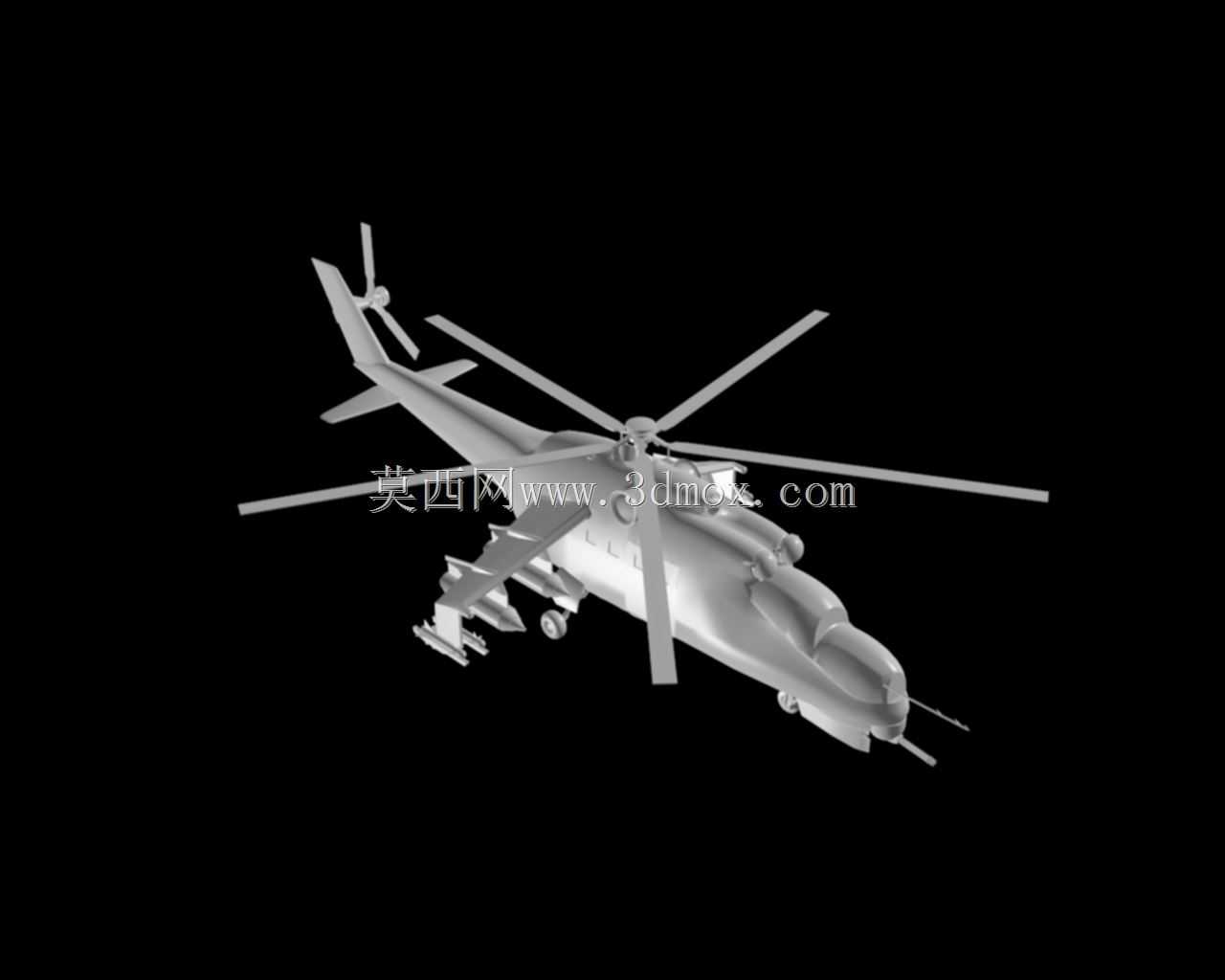

米-24武装运输直升机三维结构模型

该模型还原的米-24是兼具对地火力打击与兵员投送能力的重型旋翼装备，在低空突击作战场景中，可承担装甲目标摧毁、近距空中支援、战术兵力投送、前沿伤员转运等多重任务，区别于纯攻击型直升机，其宽大的载员舱设计可搭载8名全副武装的作战人员，在完成火力清障后直接投送步兵控制战术要点，实现空地一体的突击衔接。从结构设计逻辑来看，模型完整复刻了串列双座驾驶舱布局，前舱为武器操作员席位，后舱为飞行员席位，座舱外围覆盖有钛合金装甲板，可抵御12.7mm口径弹药的直射，兼顾作战视野与生存性设计；主旋翼采用五叶全铰接式结构，配合尾梁末端的三叶抗扭尾桨，可在满挂载状态下维持稳定的低空悬停性能，适应复杂地形下的近地机动需求。机身两侧的短翼设计并非单纯的武器挂架结构，在前飞状态下可提供约25%的升力，降低主旋翼的载荷负担，短翼下设置的三个挂点可搭配反坦克导弹、火箭弹发射巢、航空机炮吊舱等不同任务载荷，机头下方设置的可旋转四管12.7mm机枪塔，可由武器操作员独立控制瞄准，覆盖前向270度的射击范围，无需调整机身航向即可完成对多方向地面目标的压制。模型还原的机身尺寸参数符合实机边界：机身总长不含空速管为17.5米，主旋翼直径17.3米，尾桨直径3.9米，机高6.5米，起落架采用前三点可收放式设计，前起落架为双轮结构，主起落架为单轮结构，着陆时可缓冲最大3m/s的垂直下沉速度，适应前线简易起降场地的使用需求。载员舱设置在驾驶舱后方，舱门为左右滑动式设计，舱内设置有折叠式兵员座椅，舱壁预留有轻武器射击孔，搭载步兵可在舱内对外射击，无需离舱即可完成部分警戒任务；动力舱布置在机身中部上方，两台涡轴发动机并列安装，单台输出功率达1640千瓦，进气道设置有防砂滤装置，可在沙尘环境下稳定工作，排气口混合了冷空气降温设计，降低红外信号特征，提升面对红外制导防空武器的生存能力。尾梁采用半硬壳式结构，内部布置有尾桨传动轴、操纵线系与尾部通信天线，水平安定面设置在尾梁中部，可调整配平角度，抵消不同飞行速度下的俯仰力矩，垂尾在大速度前飞时可提供部分航向稳定力矩，降低尾桨的功率消耗。整个模型的结构分件完全按照实机的维护分离面设计，旋翼、短翼、起落架、座舱段、尾梁段均可独立拆分，可用于结构教学、作战场景仿真、装备展示等不同场景的使用需求，各部件的连接接口、运动副位置均按照实机的传动逻辑还原，可直接用于运动仿真演示，直观展示旋翼周期变距、尾桨距调整、起落架收放等动作的机械逻辑。
