低成本小型军用侦察无人机结构设计

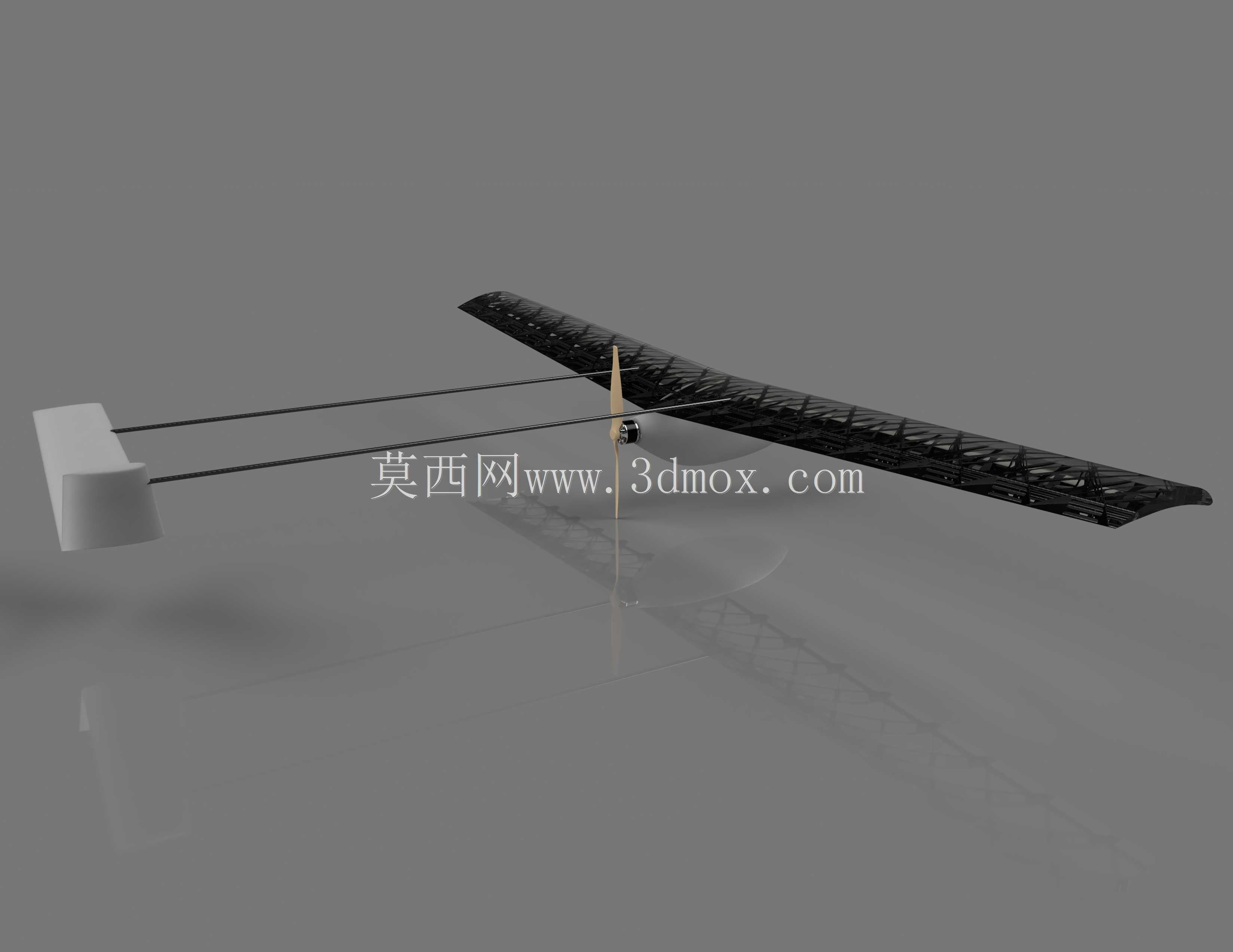

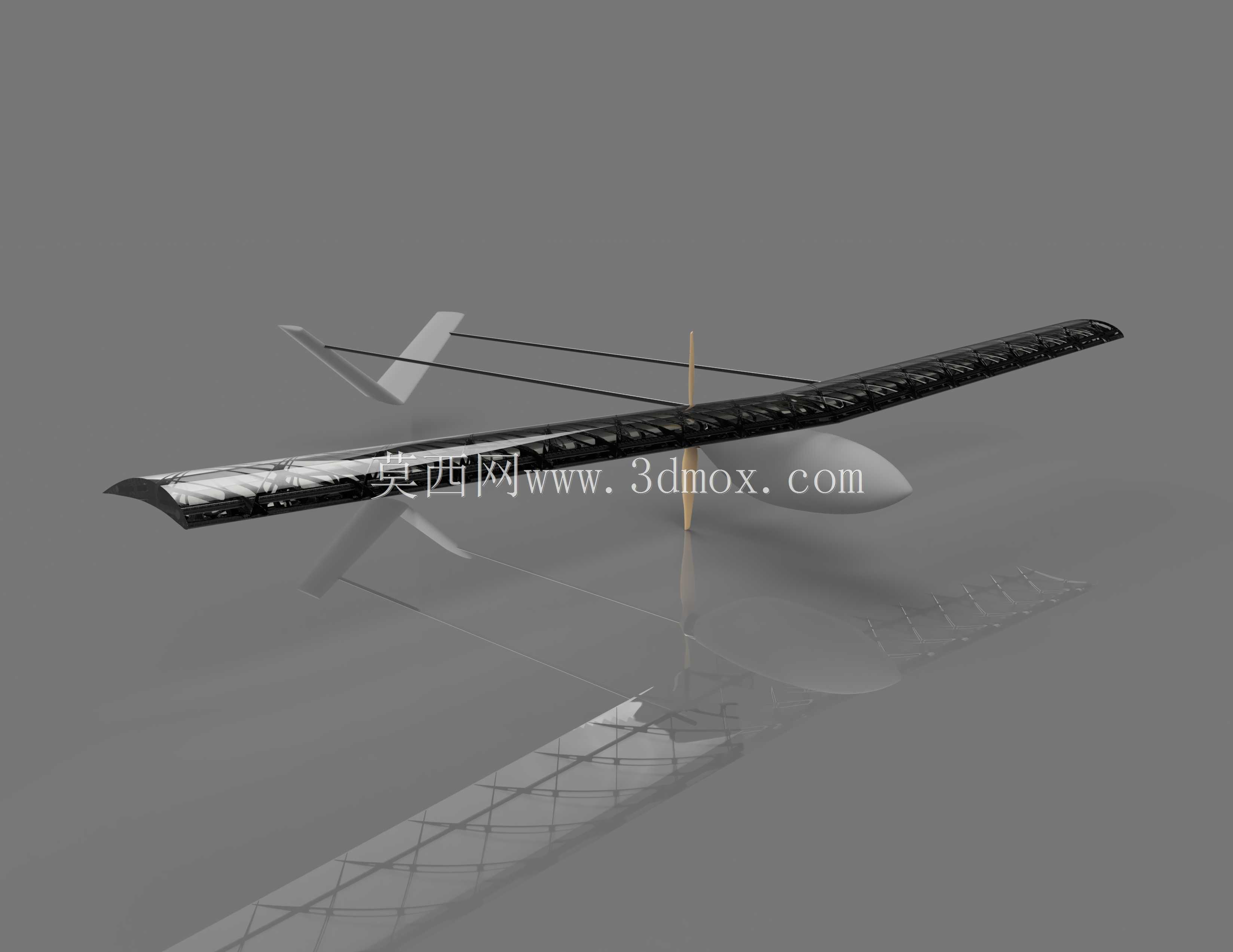

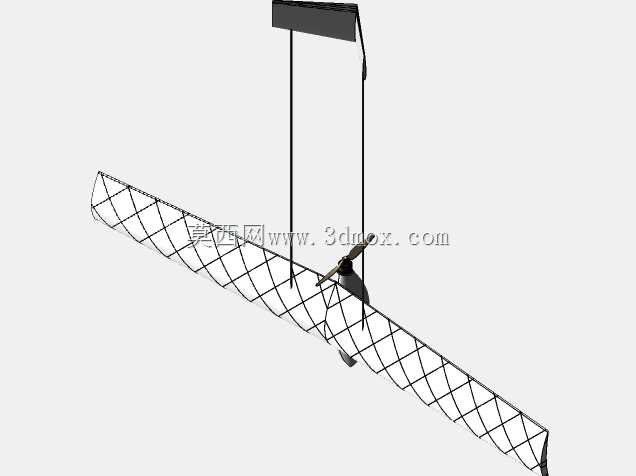

这款小型侦察飞行器的设计初衷，是面向步兵分队前沿侦察、近地大气数据采集两类核心场景打造，整体结构围绕低制造成本、快速加工成型的需求展开，主体承力结构采用桁架式骨架设计，可通过增材制造工艺直接加工成型，无需开模即可完成小批量快速生产，适配前线应急补给、快速迭代改型的实际使用需求。从实际用途来看，该机型可搭载微型光学侦察模块、小型大气参数采集传感器，在100米至1000米的低空范围内完成战术目标侦察、地形测绘、气象数据采集等任务，无需专用起降场地，单兵即可完成携行、组装与发射操作，适配复杂地形下的小分队作战需求，也可用于民用领域的小范围环境监测、管线巡检作业。在功能特性设计上，整机采用大展弦比平直翼布局，机翼骨架为镂空桁架结构，在保证结构强度的前提下最大限度降低机身自重，尾翼采用常规十字尾翼布局，保证低速飞行状态下的航向与俯仰稳定性，动力段前置安装，适配小型电动动力系统，可根据任务需求更换不同容量的动力电池模块，调整续航时长与任务载荷重量。设计过程中优先考虑加工便利性，所有结构件均采用无复杂曲面的直连装配设计，各部件之间通过快拆接口连接，无需专用工具即可完成全机组装与拆解，单个结构件损坏后可单独打印更换，大幅降低后期维护成本。从安装边界与尺寸控制来看，整机拆解后可装入单兵携行包，组装完成后翼展控制在1.2米范围内，机身长度不超过0.8米，起飞重量控制在2千克以内，对起降场地的要求极低，平整的硬质地面、简易弹射架均可完成起飞，回收时可采用滑降或者伞降方式，不会对机身核心结构造成严重损伤。结构设计阶段预留了标准化的载荷安装位，位于机身中部重心位置，可根据不同任务需求快速更换侦察、测绘、通信中继等不同功能模块，无需对机身主体结构进行修改，适配多场景下的快速任务转换需求。当前版本为概念验证阶段的粗模结构，后续可通过气动仿真优化机翼截面翼型、调整尾翼舵面尺寸，进一步提升低速飞行状态下的升阻比，延长续航时间，同时可根据实际载荷重量调整桁架结构的杆件粗细，在保证结构安全系数的前提下进一步减重，提升整机的载荷携带能力。
