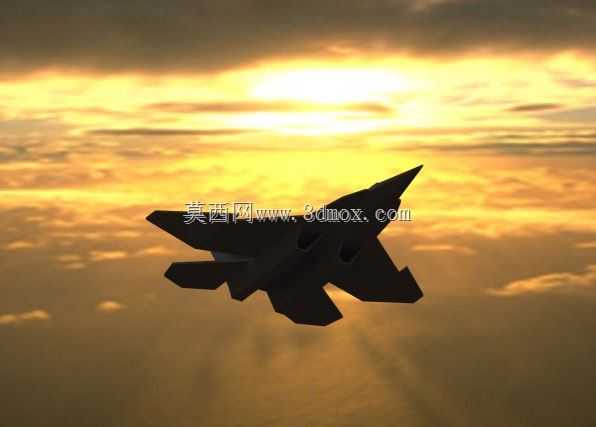

喷气式隐身战机低多边形概念结构设计

这款喷气式战机的低多边形三维结构设计，核心围绕高亚音速巡航与跨音速机动的气动需求展开，在建模阶段就优先考虑了翼身融合体的棱线涡流生成逻辑，没有采用传统曲面顺滑过渡的建模方式，而是用多段平面拼接的方式还原隐身修型的基本特征，每一块平面的角度都经过初步的雷达反射角测算，确保主要棱线平行于机翼前缘与进气道唇口方向，避免出现直角反射腔体。从实际应用场景来看，这类结构模型可用于航空科普教学的结构演示、初级航模设计的气动验证、游戏影视领域的低空载具资产制作，也能作为航空类专业学生学习气动布局设计的入门建模参考。设计过程中，首先确定了整机的长宽高比例边界，机身长度与翼展的比值控制在1.4左右，垂尾外倾角度设定为28度，既保证航向稳定性，又兼顾侧向隐身的反射角要求，主机翼采用切尖三角翼布局，前缘后掠角42度，能够在跨音速阶段减小激波阻力，机翼相对厚度控制在4%以内，避免高速飞行时的阻力激增。进气道采用两侧肋下进气的布局，进气口上沿与机身棱线完全对齐，既可以利用机身遮挡来流预压缩气流，提升大迎角飞行时的进气效率，又能遮挡发动机压气机叶片，降低正面雷达反射截面积。尾喷口采用窄缝式二元修型，与后机身棱线平滑过渡，没有突出的圆形喷管结构，减少尾部的红外辐射特征与雷达反射源。整机的结构拆分逻辑按照实际战机的部段划分，分为前机身雷达舱段、中机身座舱与油箱段、后机身发动机舱段、主机翼、全动平尾、外倾垂尾几个独立模块，每个模块的连接面都预留了标准的装配定位基准，方便后续进行结构细化或者3D打印拆分制作。在建模的尺寸控制上，起落架舱的预留位置完全贴合机身下部的棱线凹陷处，主起落架收放路径避开了机翼内部的油箱空间，前起落架布置在座舱下方的承力结构位置，能够承受着陆时的冲击载荷。座舱盖采用整体式水泡型设计的低多边形简化，风挡角度为32度，既保证飞行员的前向视野，又符合高速飞行时的风挡抗冲击角度要求。整机没有设置外露的武器挂架，预留了机腹内置弹舱的结构空间，弹舱门的接缝与机身纵向棱线完全重合，避免额外的雷达反射缝隙。水平尾翼采用全动式设计，转轴位置布置在机身尾部的承力框位置，偏转角度范围设定为正负25度，能够满足俯仰操纵的力矩需求，在大迎角飞行时可以提供足够的低头力矩，避免进入失速尾旋。垂尾的方向舵偏转范围设定为正负30度，配合差动平尾可以实现航向的精准控制，减小滚转时的侧滑角。
