120毫米迫击炮弹结构三维建模作品

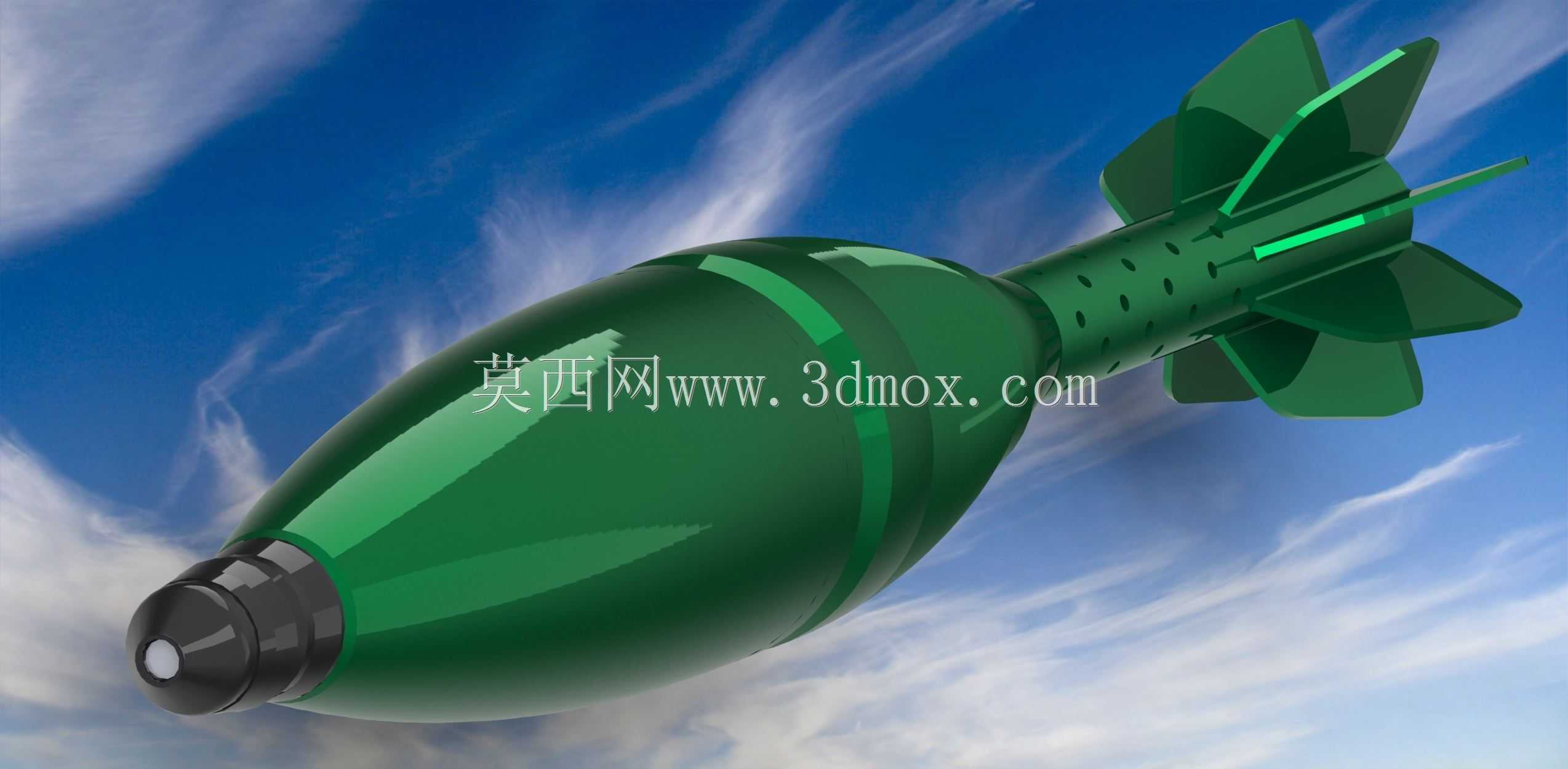

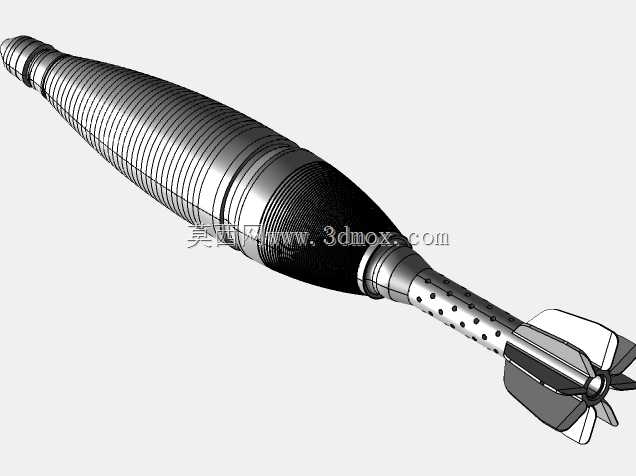

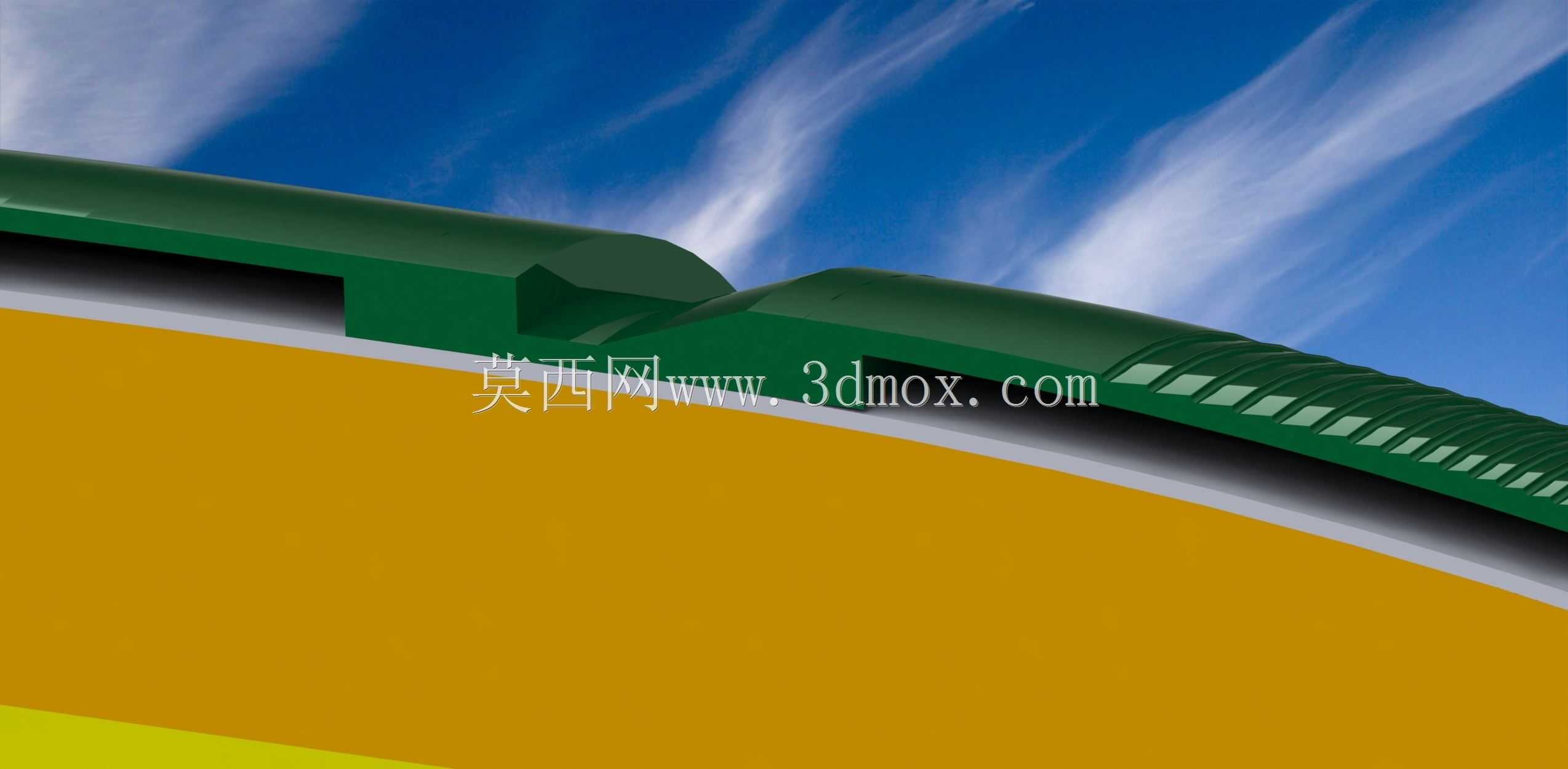

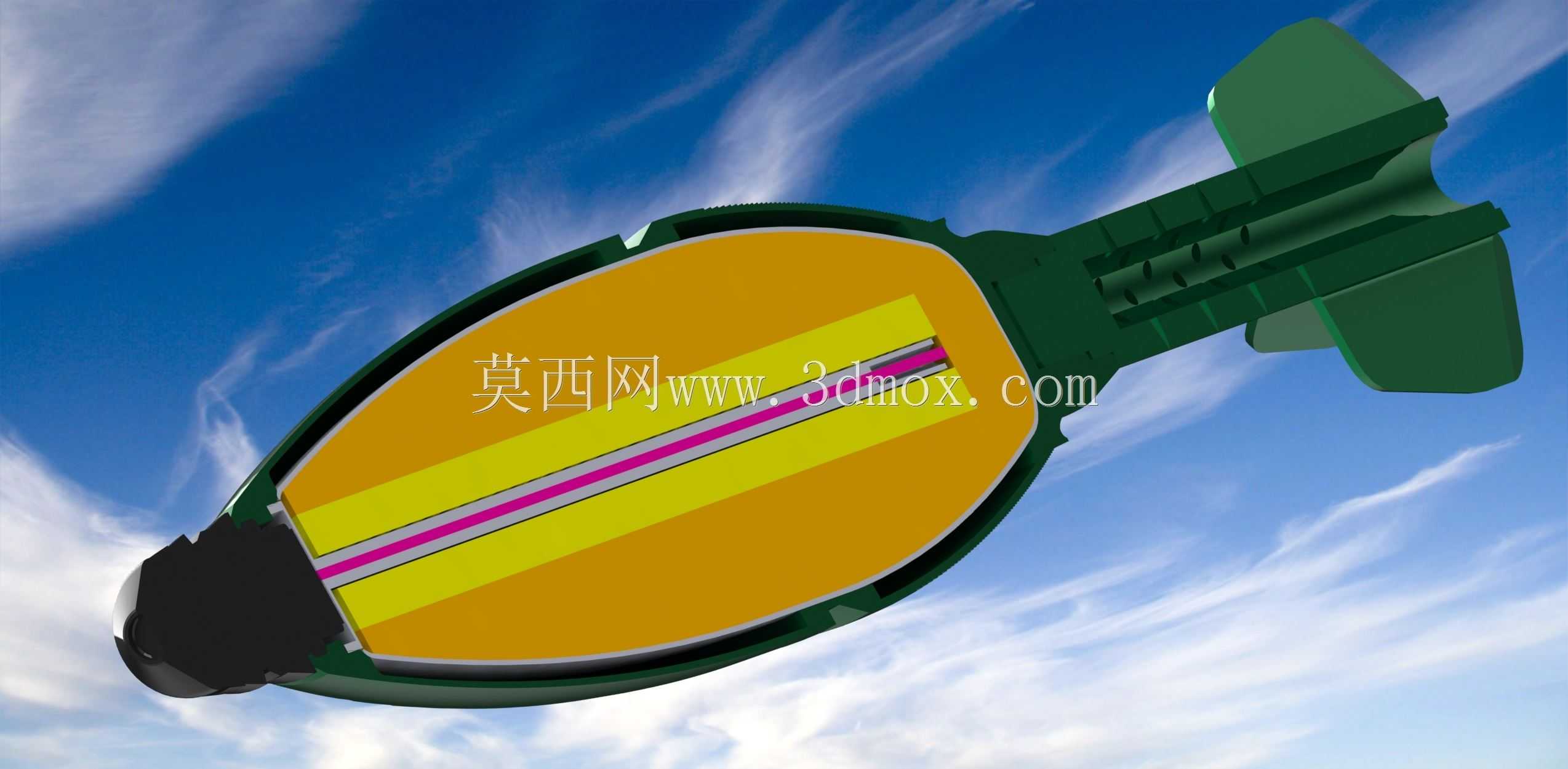

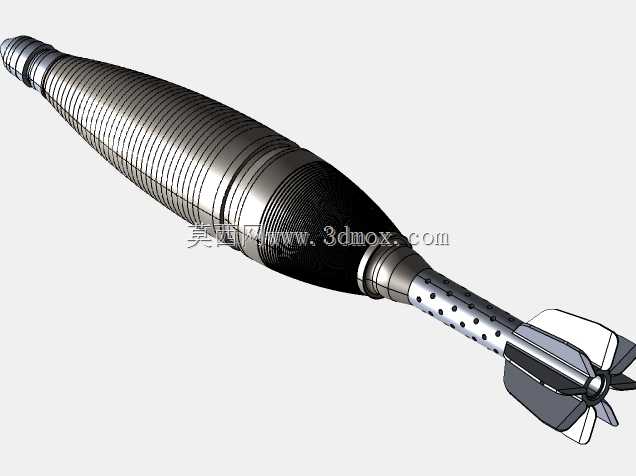

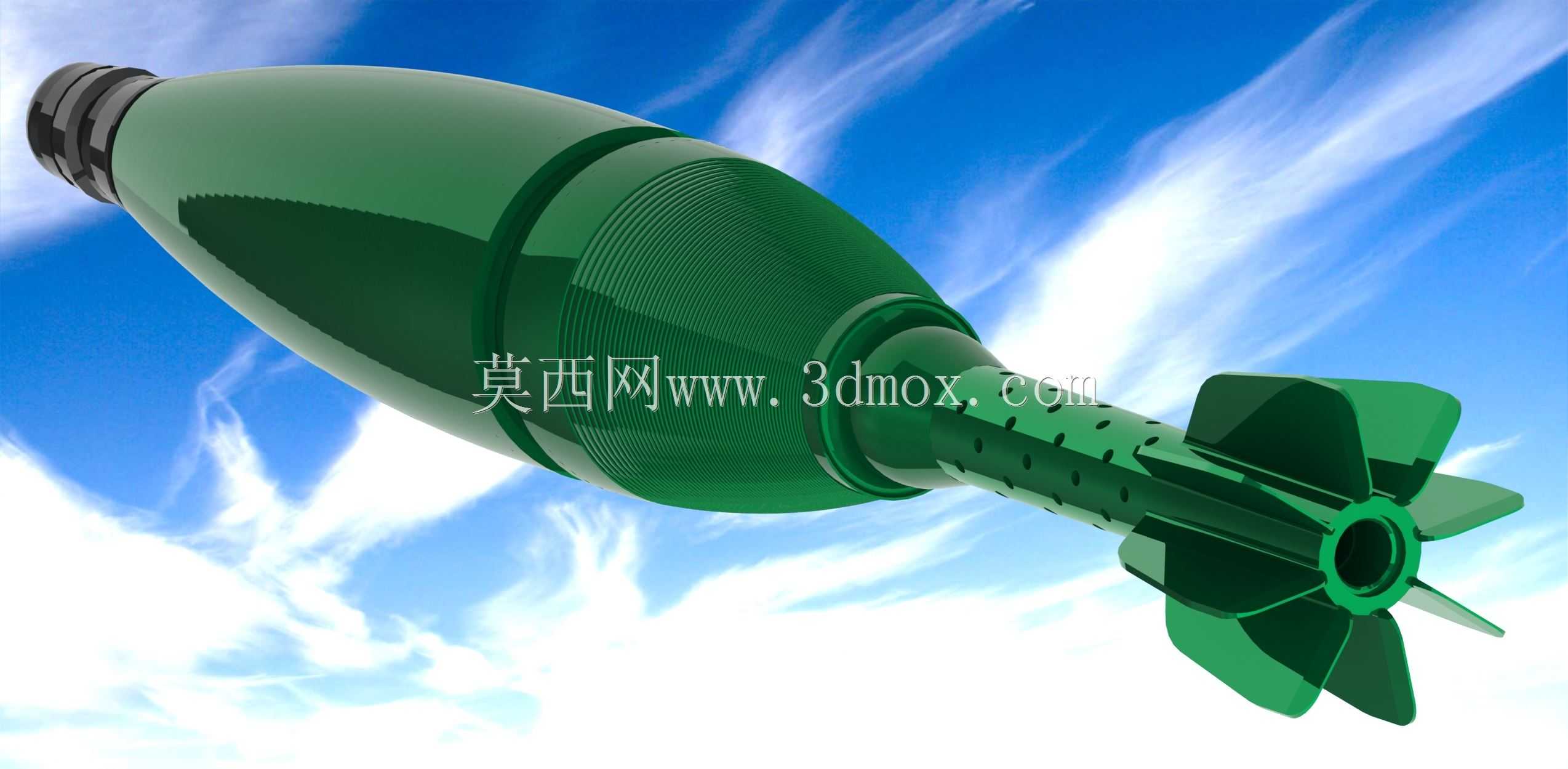

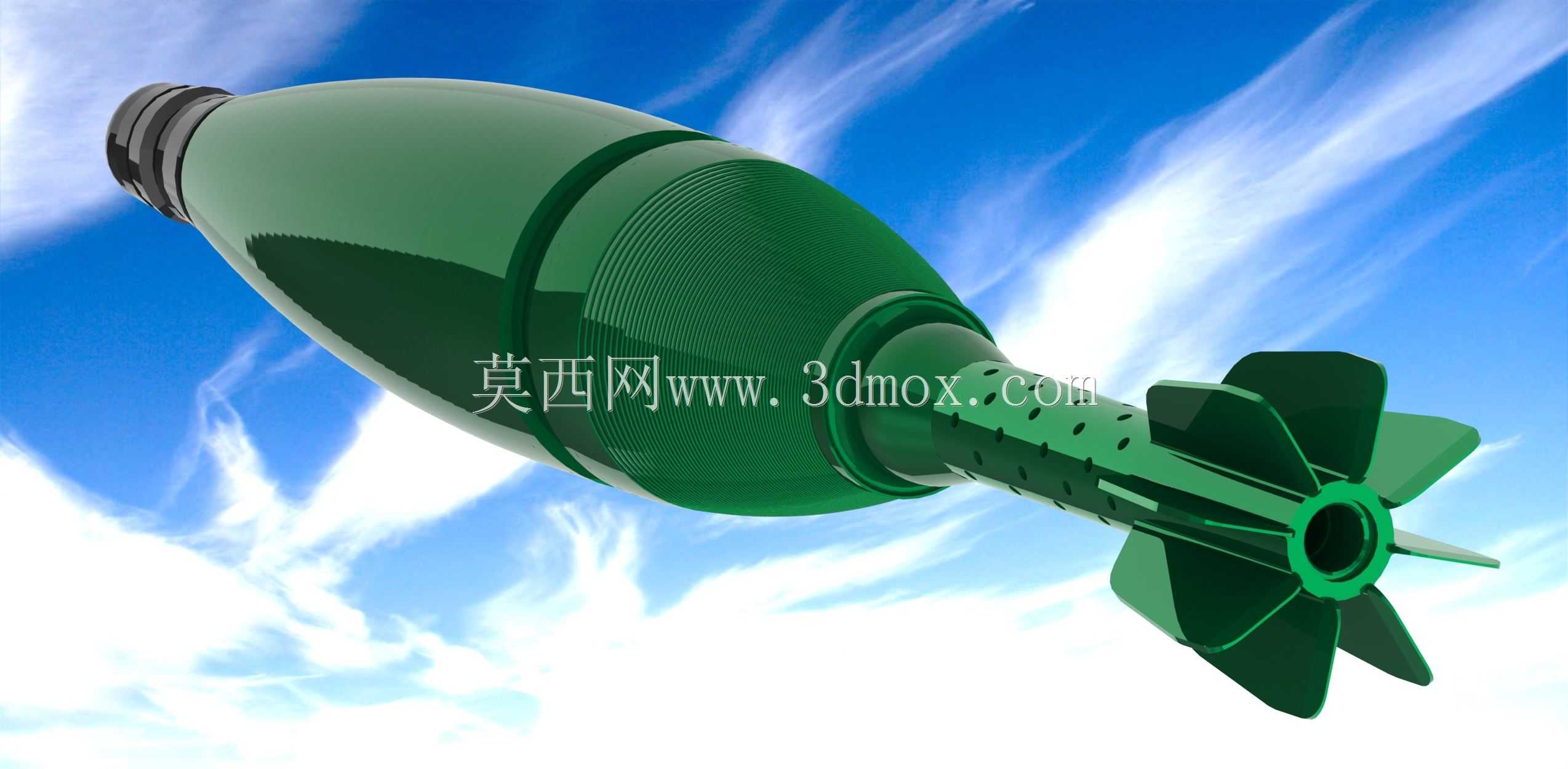

这款120毫米口径迫击炮弹的三维结构建模，完全围绕步兵营属支援火力的实际作战使用场景展开，在建模初期就充分考虑了迫击炮滑膛发射的特性，整个弹体的外形轮廓严格遵循空气动力学与膛内适配的双重要求，弹头部的弧形母线经过多轮曲率调整，既保证了弹丸出膛后的飞行稳定性，也能适配120毫米迫击炮膛内的容纳边界，避免装填时出现卡滞、间隙过大导致闭气不足的问题。弹体中部的定心部区域做了等直径的结构设计，建模时特意还原了表面的防滑纹路细节，这部分结构在实际使用中会与炮膛内壁贴合，起到发射时的定位导向作用，保证弹丸在膛内运动时的同轴度，减少出膛初始扰动，提升打击精度。弹体尾部的尾翼组件是建模的重点部分，整体采用了后张式尾翼结构，六片尾翼沿尾管周向均匀分布，每片尾翼的翼面都带有微小的安装倾角，这个角度是根据弹丸飞行时的旋转需求设计的，能够让弹丸在出膛后低速旋转，抵消加工误差带来的气动偏航，同时尾管上的传火孔位置、孔径大小都严格按照实物结构还原，发射时附加发射药包的火药燃气会通过这些传火孔均匀作用，保证膛压稳定。在功能结构的建模还原上，弹体头部的引信安装位做了标准的螺纹接口设计，预留了引信旋入的安装深度与退刀槽结构，能够适配多类型触发、近炸引信的安装需求，弹体内部的装药腔结构也做了等壁厚的设计还原，保证爆炸时的破片均匀分布，提升杀伤效能。建模过程中还充分考虑了勤务使用的需求，弹体尾部的闭气环位置做了环形凹槽设计，能够在发射时嵌入软质闭气环，减少火药燃气泄漏，提升发射药能量利用率，整个弹体的外形尺寸严格控制在120毫米口径迫击炮的装填边界内，全长、质心位置都符合实际弹药的设计规范，既可以作为军工结构教学的演示模型，也能为弹药相关的结构设计、仿真分析提供精准的三维参考，帮助结构设计从业者理解大口径迫击炮弹的气动布局、部件配合逻辑与实际作战使用中的结构设计要点。
