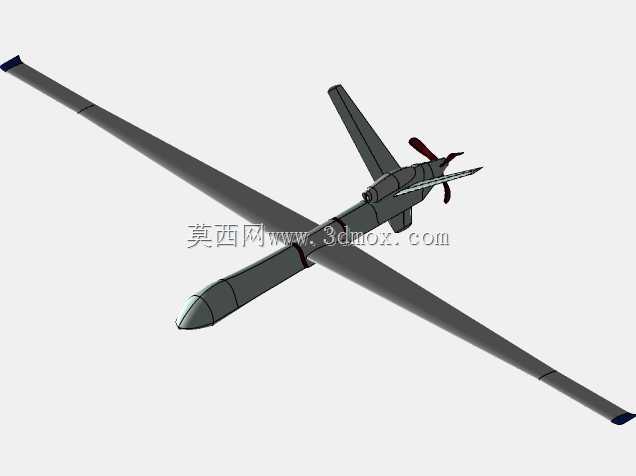

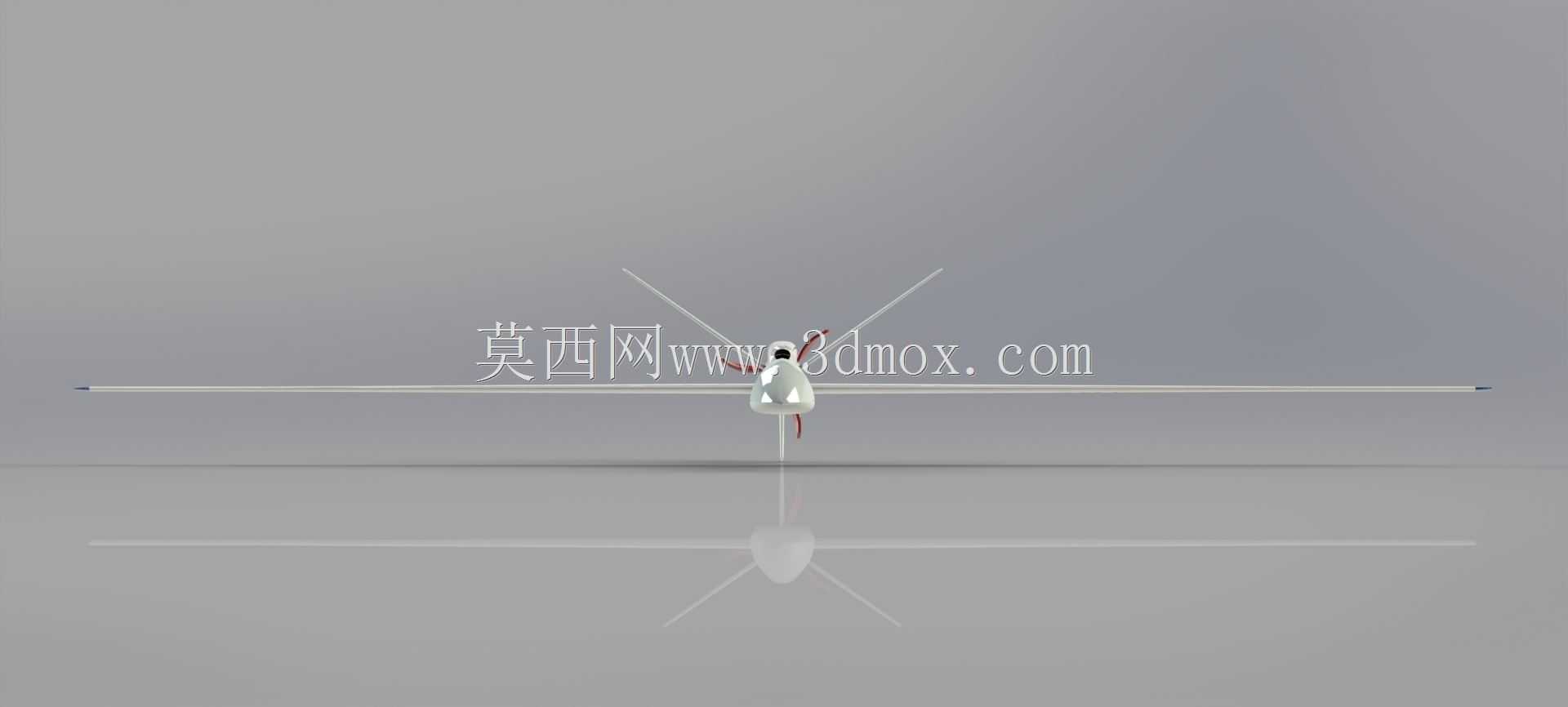

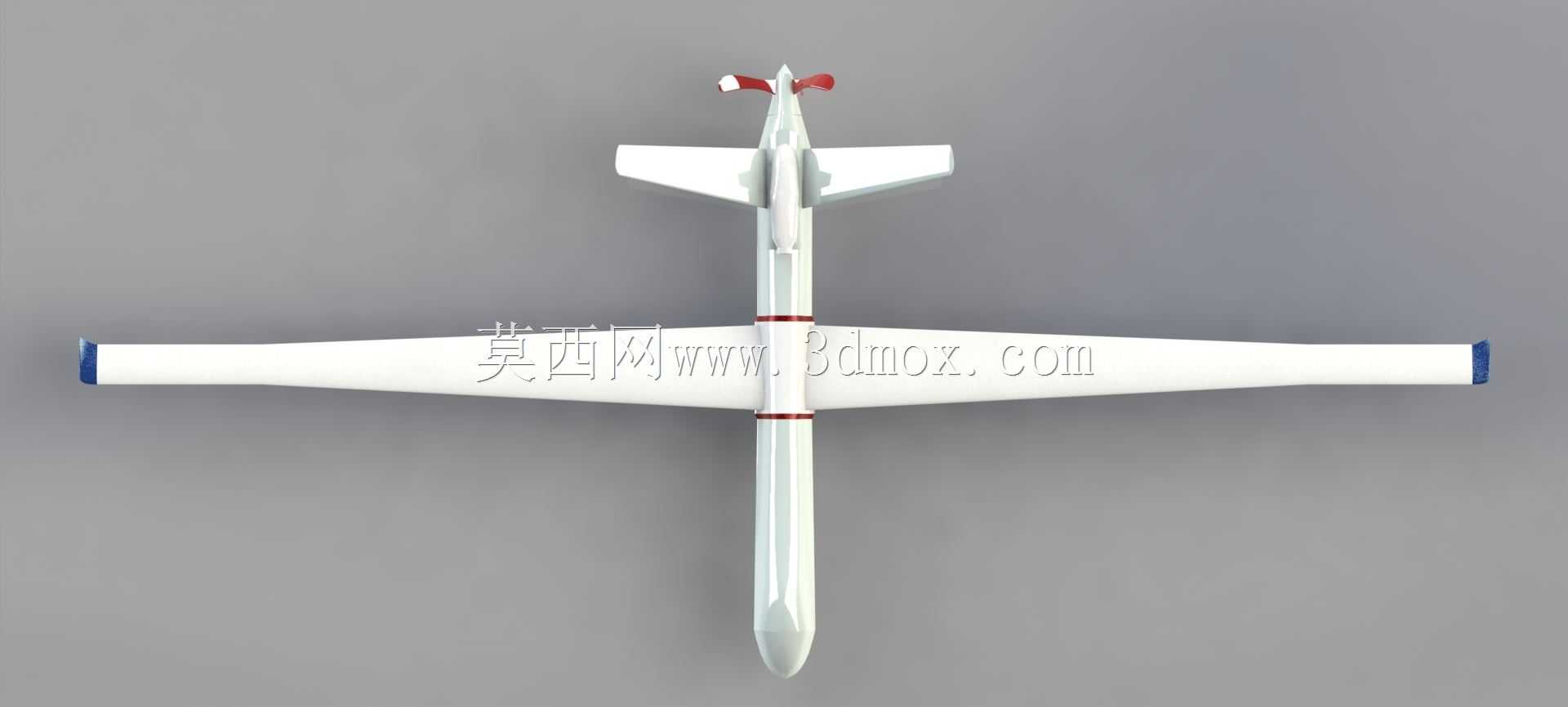

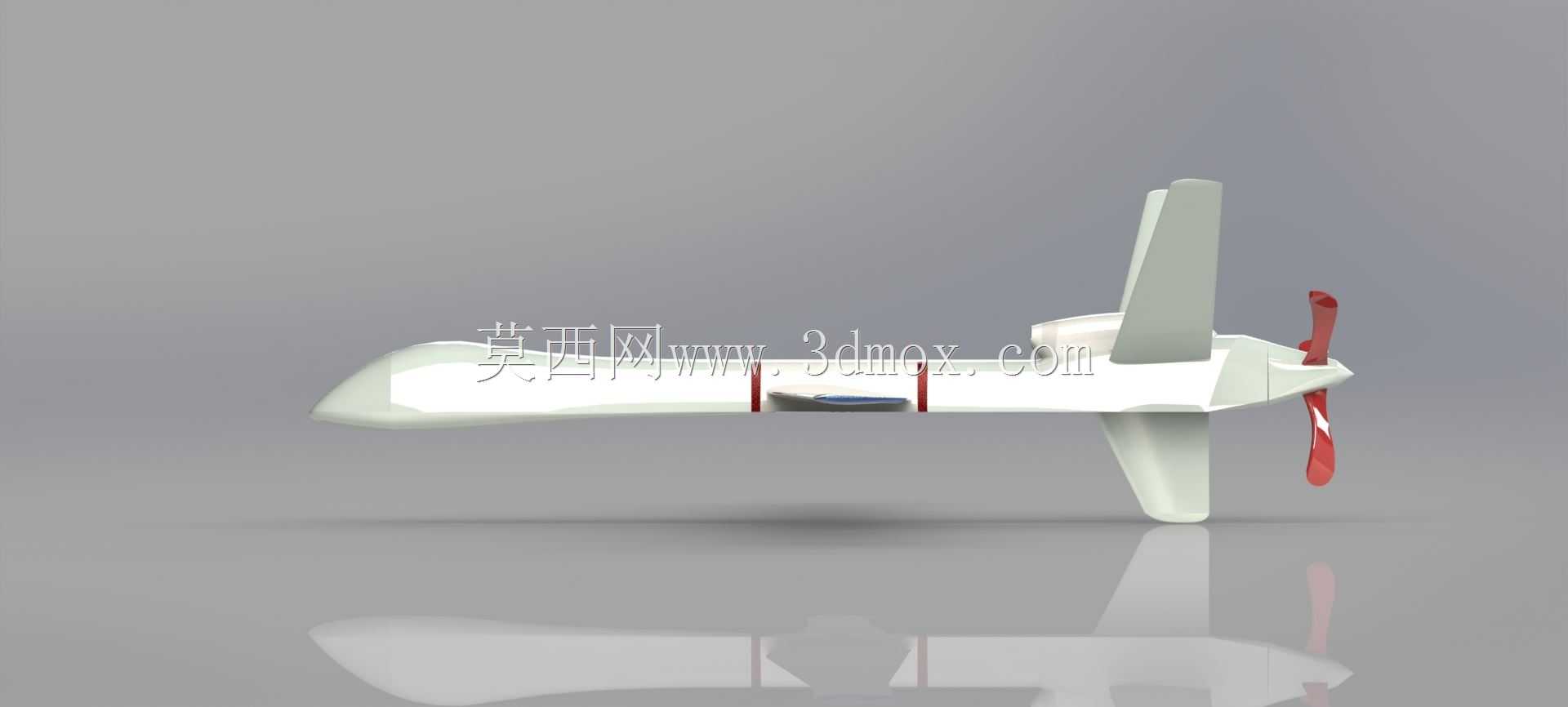

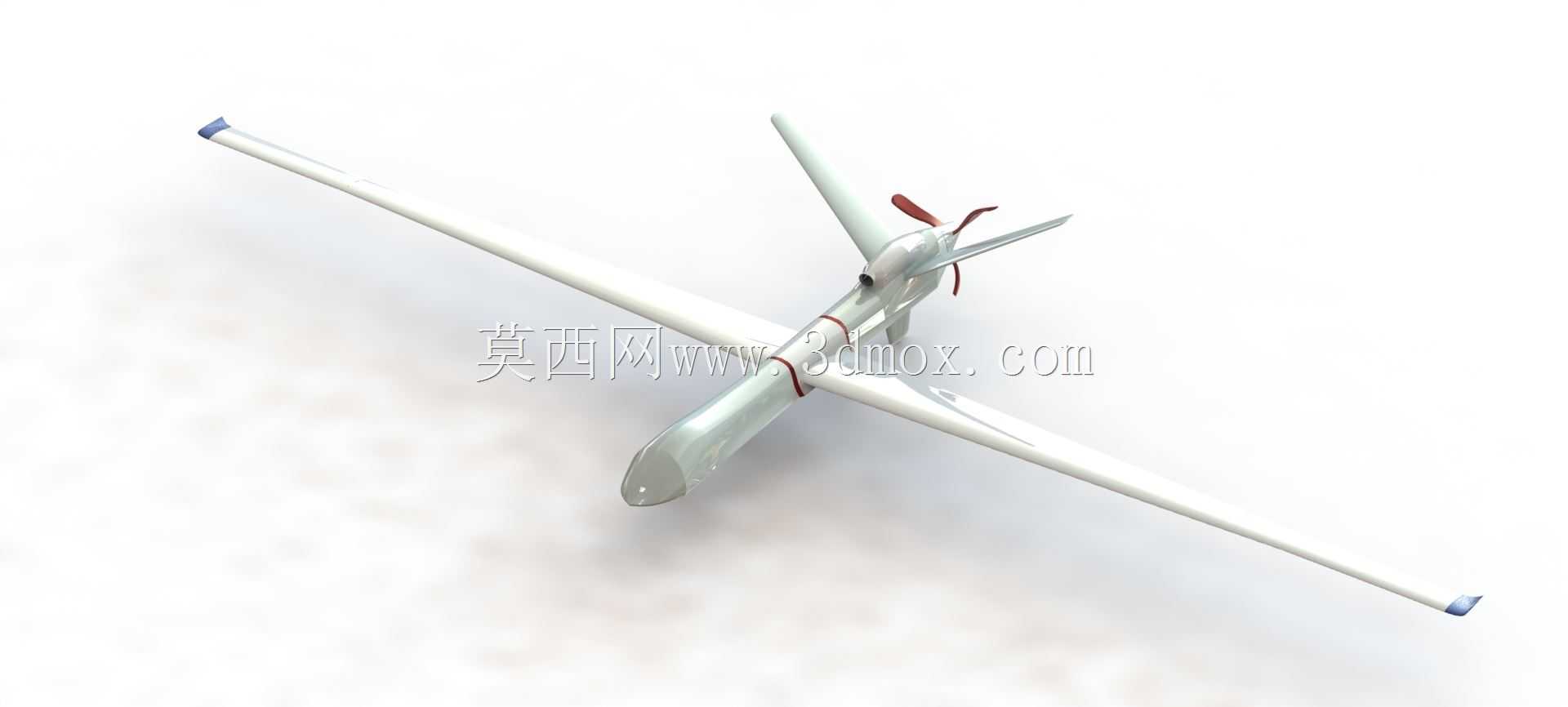

MQ-9监视无人机前置采集装置结构设计

这款机载前置采集装置主要适配长航时固定翼监视无人机的前端任务载荷安装需求，在实际作业场景中，该装置承担着飞行过程中前方空域、地面目标的光学与信号数据采集功能，是无人机执行边境巡逻、林区火情监测、大范围地理测绘、应急灾情探查任务时的核心前端感知承载结构。从结构设计逻辑来看，装置整体采用低风阻流线型壳体构型，安装位置处于无人机机头正前方的气动驻点区域，设计阶段充分考虑了高速飞行状态下的气流扰动影响，壳体外表面连续顺滑无突兀凸起，能够有效降低飞行过程中的压差阻力，减少对无人机整体气动布局的干扰，避免额外的飞行能耗增加。装置的安装边界与无人机机头前端的承力框架直接匹配，连接点位采用对称分布的快拆式锁紧结构，既可以保证飞行过程中装置与机身连接的结构强度，承受起降阶段与巡航状态下的振动、过载载荷，也能满足地面维护时快速更换不同功能采集模块的作业需求，无需复杂的拆装工具即可完成载荷切换。在功能特性层面，装置内部预留了多规格的传感器安装腔位，可根据不同任务需求搭载可见光摄像模块、红外热成像模块、大气参数采集模块或者信号侦测模块，腔体内设计有走线槽与减震安装座，能够隔离无人机发动机传递的高频振动，保证内部采集元件的工作稳定性，避免振动导致的采集数据模糊、元件接触不良等问题。壳体前端采用透光率均匀的高透防护面板，边缘做了密封处理，能够阻挡高空中的水汽、沙尘进入装置内部，适应不同海拔、不同气象条件下的作业需求，装置整体的重心经过配平设计，安装后不会改变无人机机头的原有重心分布，无需额外调整飞控的配平参数，降低了载荷适配的调试工作量。从结构细节来看，装置与机身连接的位置设计有密封胶圈安装槽，能够避免雨水顺着连接缝隙进入机身内部的航电舱，壳体材料选用轻量化的高强度复合材质，在保证结构刚度满足飞行载荷要求的前提下，尽可能降低自身重量，减少无人机的有效载荷占用，提升无人机的续航时间与任务载荷冗余度。
