内置驱动集成式机器人行走轮组结构

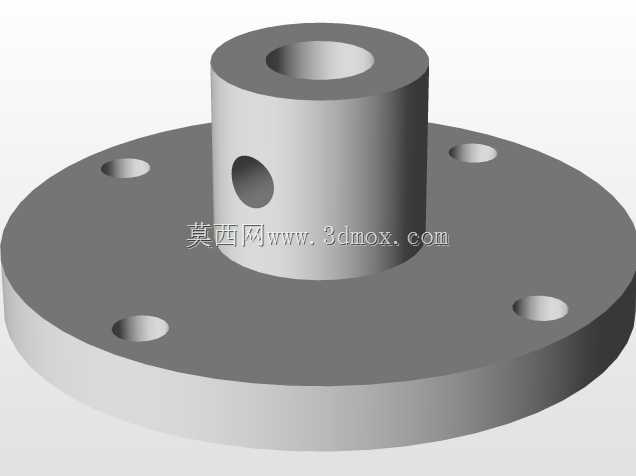

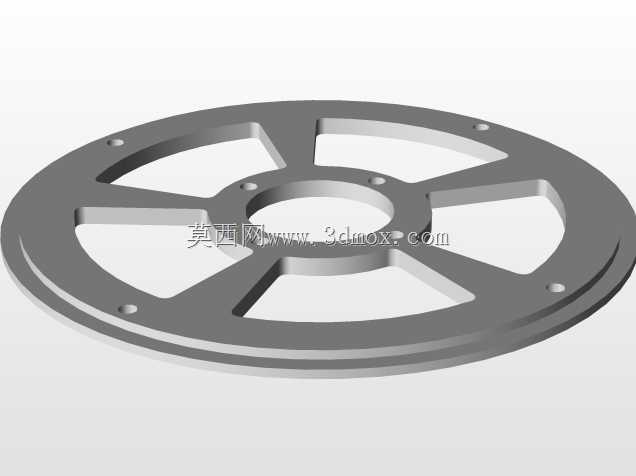

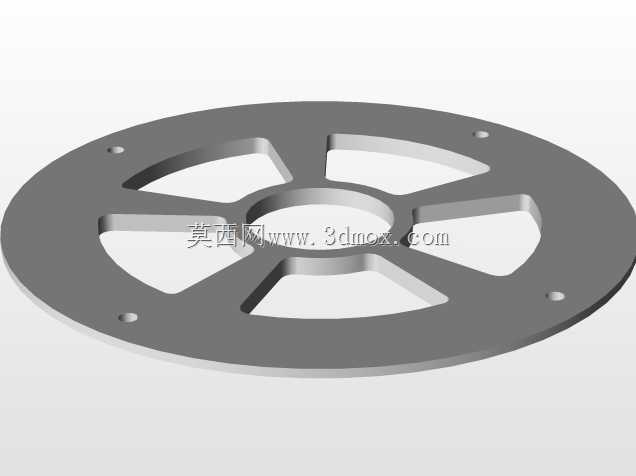

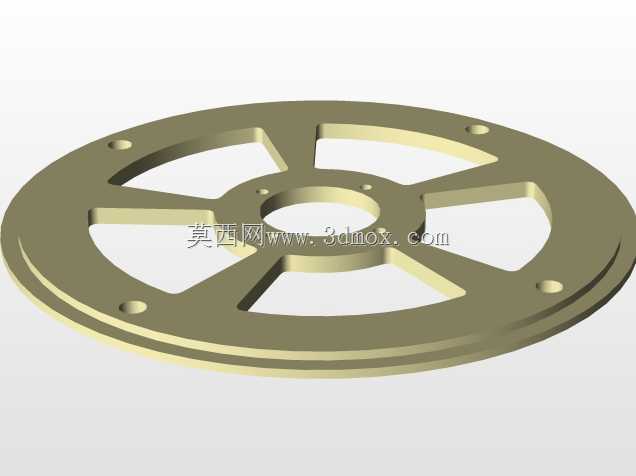

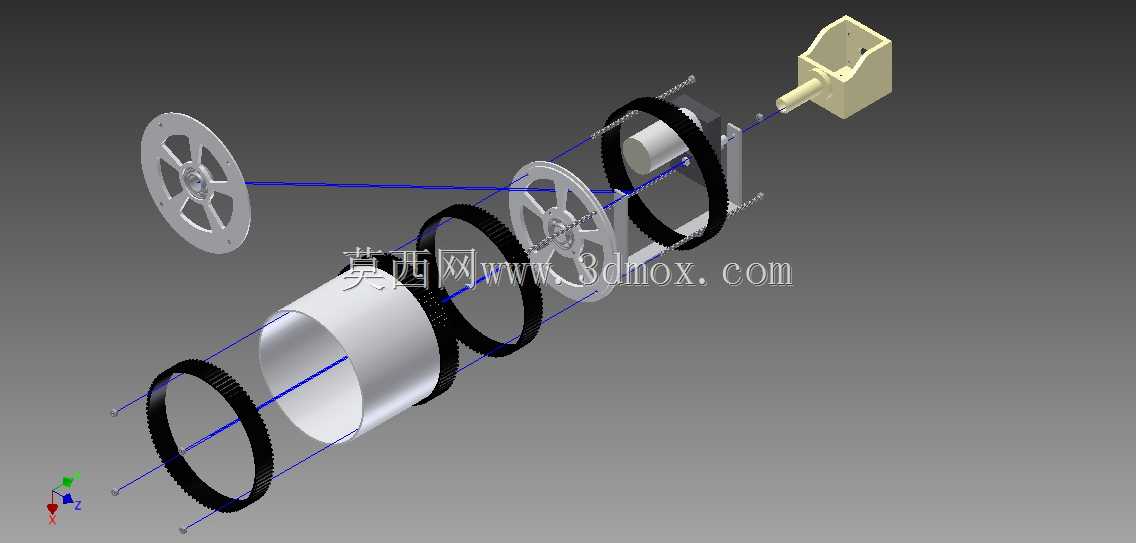

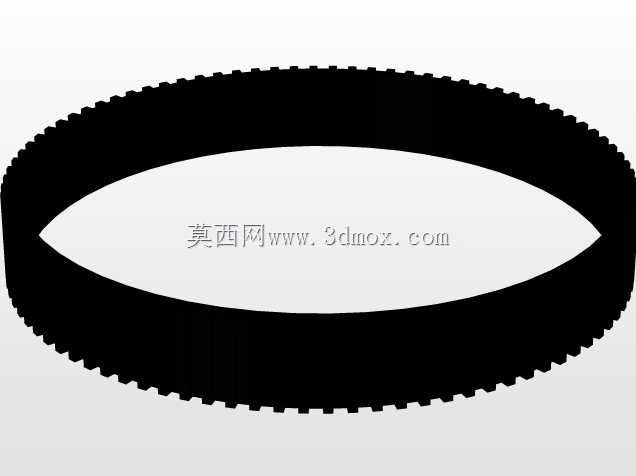

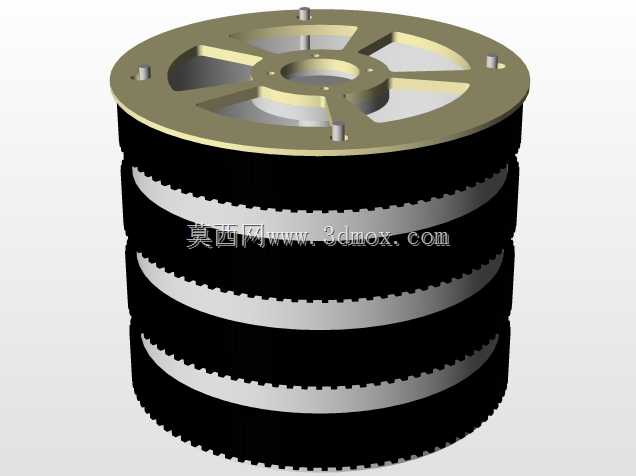

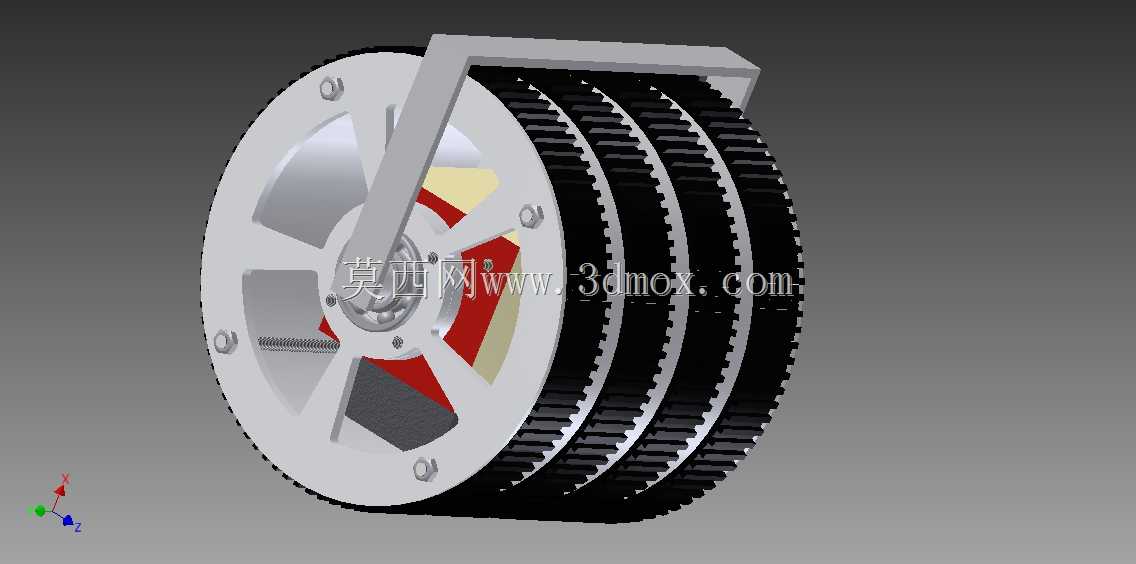

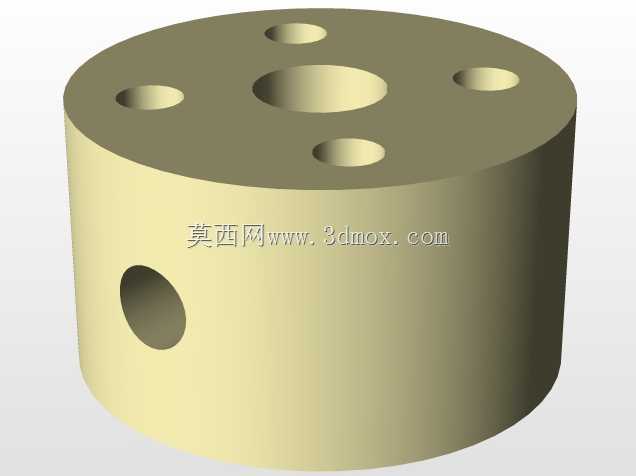

这款集成式轮组结构打破了传统行走轮与驱动单元分体布置的设计逻辑，将动力输出、传动啮合、承载支撑全部整合在轮体内部空间，最早在小型漫游探测类移动载具上完成落地验证，目前可直接迁移至各类室内巡检机器人、户外勘探移动平台、小型无人漫游车的行走系统选型参考。从实际装配边界来看，轮组外侧辐板式轮盘预留了6处均布的安装孔位，可直接对接载具的转向架悬臂安装座，安装面的平面度公差控制在0.1mm以内，能避免轮组高速转动时出现端面跳动问题；轮组内侧叠装的三层齿圈结构，分别对应减速增扭、位置反馈、驻车锁止三个独立功能模块，齿圈的模数选取兼顾了传动强度与啮合精度，在0.5m/s的行走速度下可稳定传递额定扭矩，不会出现打齿、跳齿的传动故障。设计阶段优先考虑了紧凑空间下的动力集成需求，没有采用外置电机加联轴器的传统传动方案，而是将驱动单元的定子、转子直接嵌套在轮辋内部空腔，轮辐采用镂空式辐板结构，既可以降低轮组整体自重，还能为内置电机留出足够的散热风道，长时间连续行走时轮体内部温度不会超过动力元件的耐受阈值。在实际应用场景中，这类轮组尤其适合对安装空间有严格限制的小型移动机器人，不需要额外设计电机安装支架、传动护罩等附属结构，能大幅压缩行走机构的整体体积；轮组侧边的竖杆式安装支架采用L型折弯结构，支架与轮盘中心的轴承座直接刚性连接，可承受垂直方向1.5倍额定载荷的冲击，适配非铺装路面的颠簸通行需求。针对轨面行走的特殊场景，轮缘的齿形结构可直接与齿条轨道啮合，不需要额外加装驱动齿轮，能实现轮组在轨道上的精准位置控制，转向架对接位置预留的调节间隙，可支持±3°的轮组偏角调整，适配小半径转弯的行走需求。从结构建模的细节来看，所有配合面都预留了合理的公差带，轴承安装位、齿圈定位台阶、电机固定止口的尺寸都符合通用机械加工的工艺要求，不需要额外调整即可直接导出工程图用于样件加工，轮组的整体重心落在轮轴中心线上，高速转动时不会出现偏心振动问题，能有效延长内置轴承与密封元件的使用寿命。
