水下机器人用电气连接防水接头结构

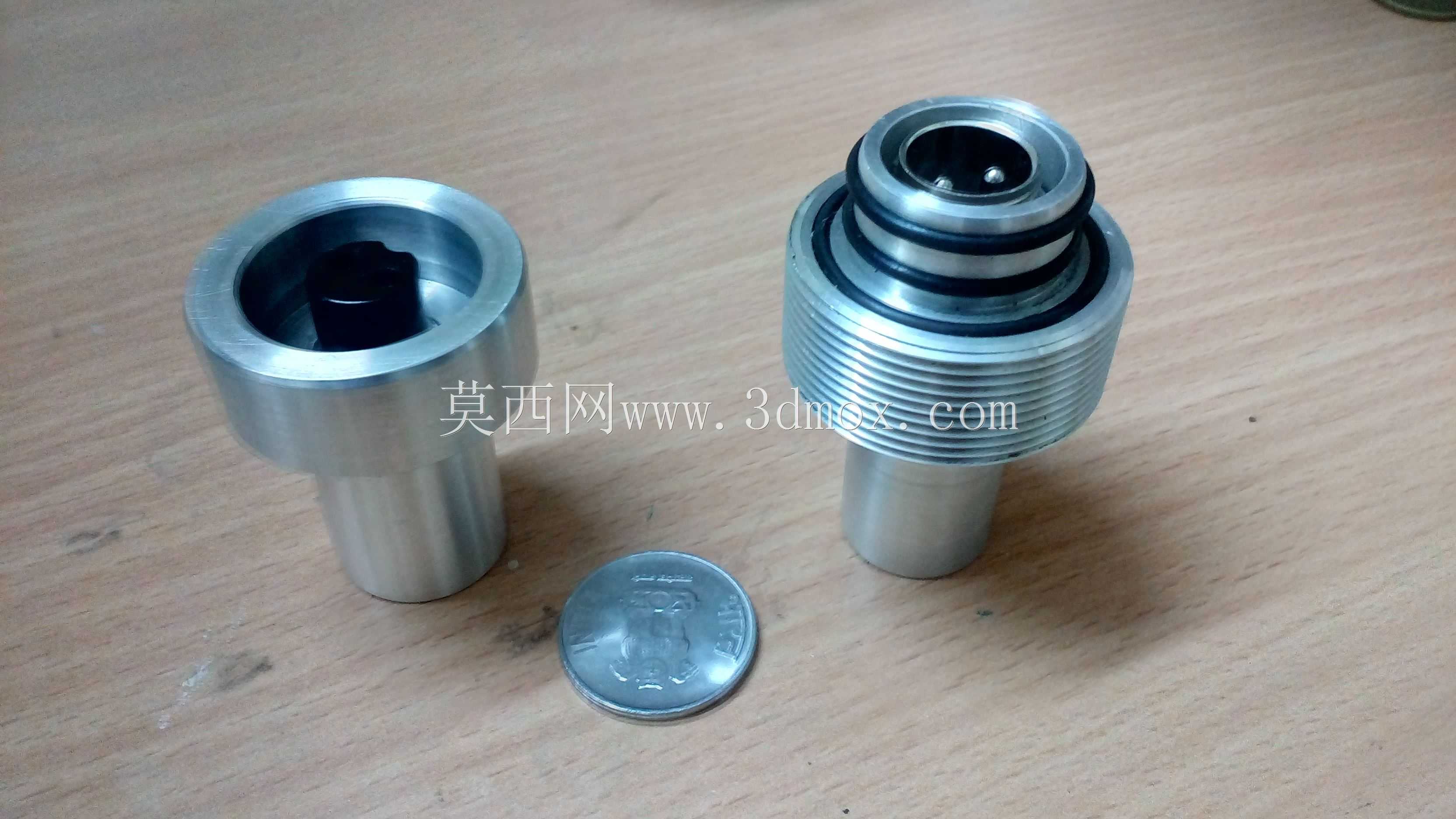

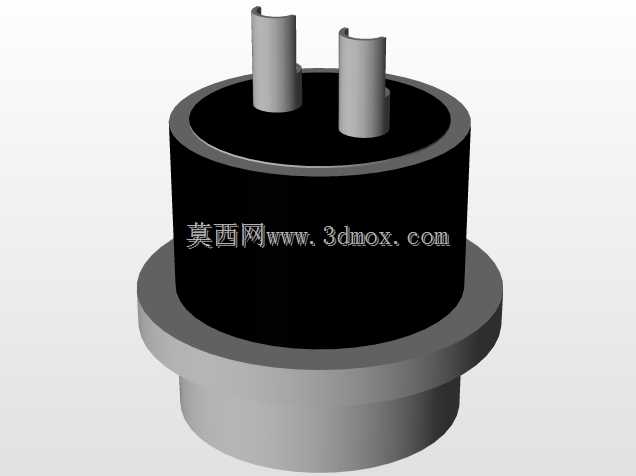

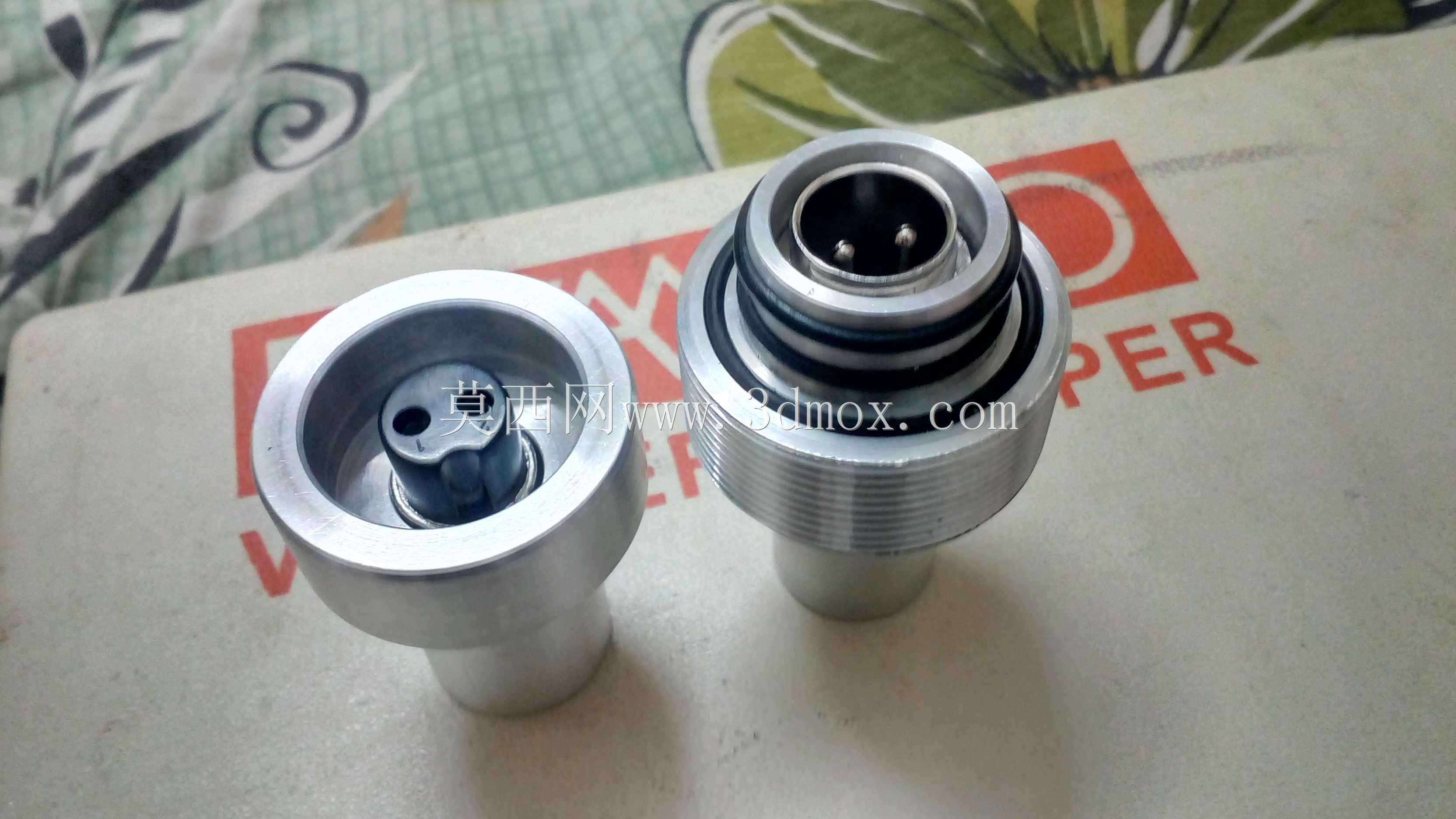

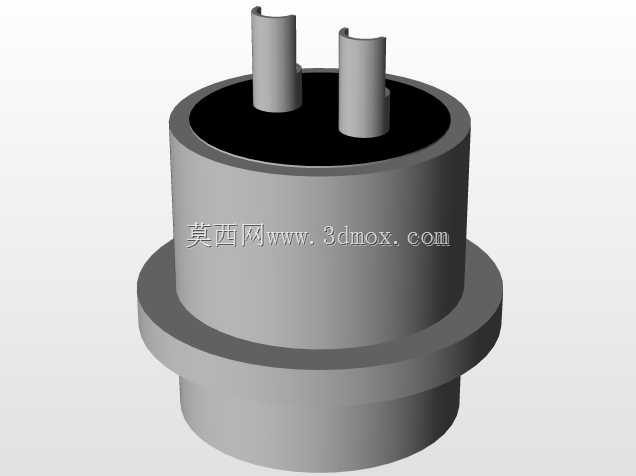

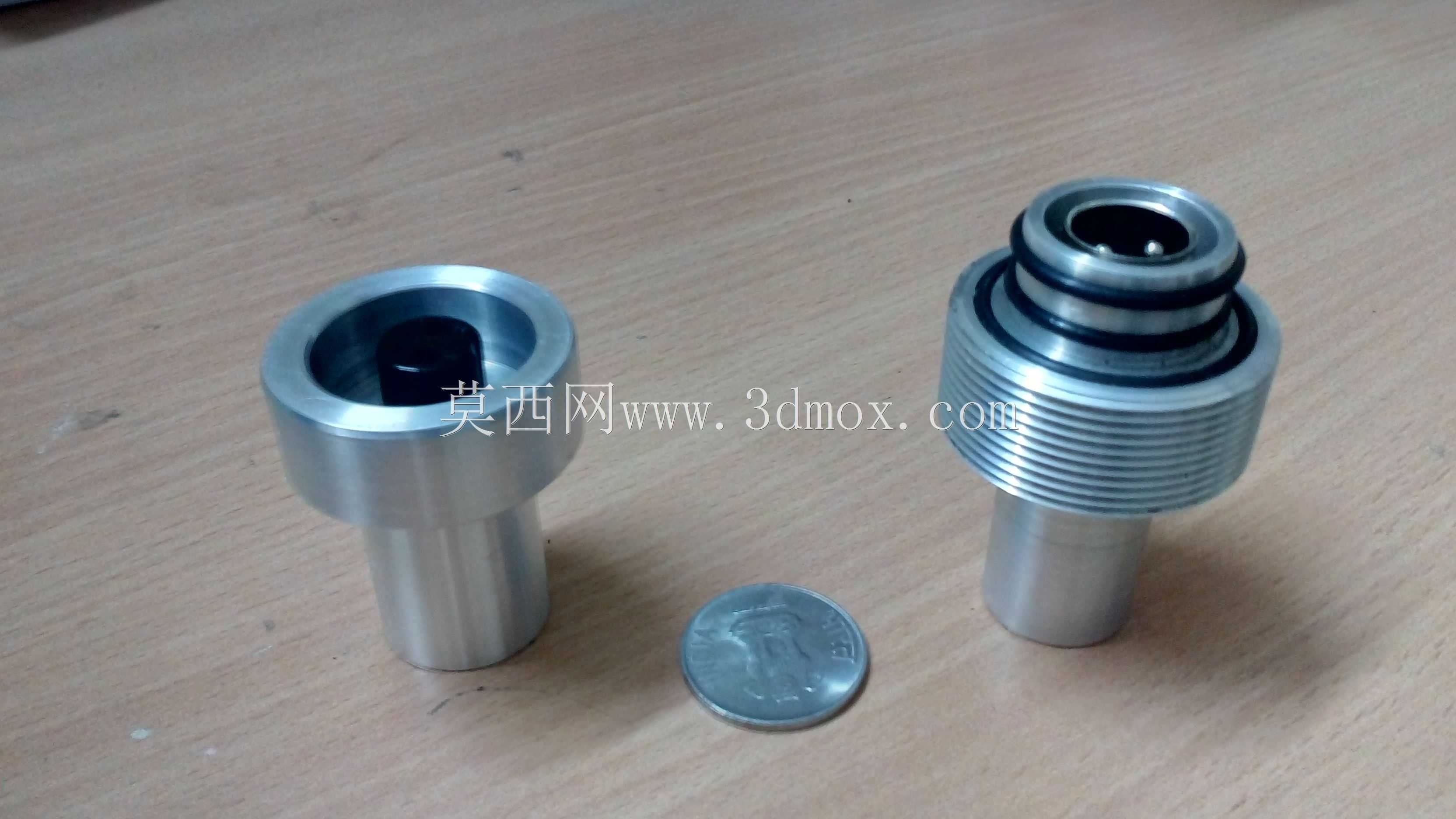

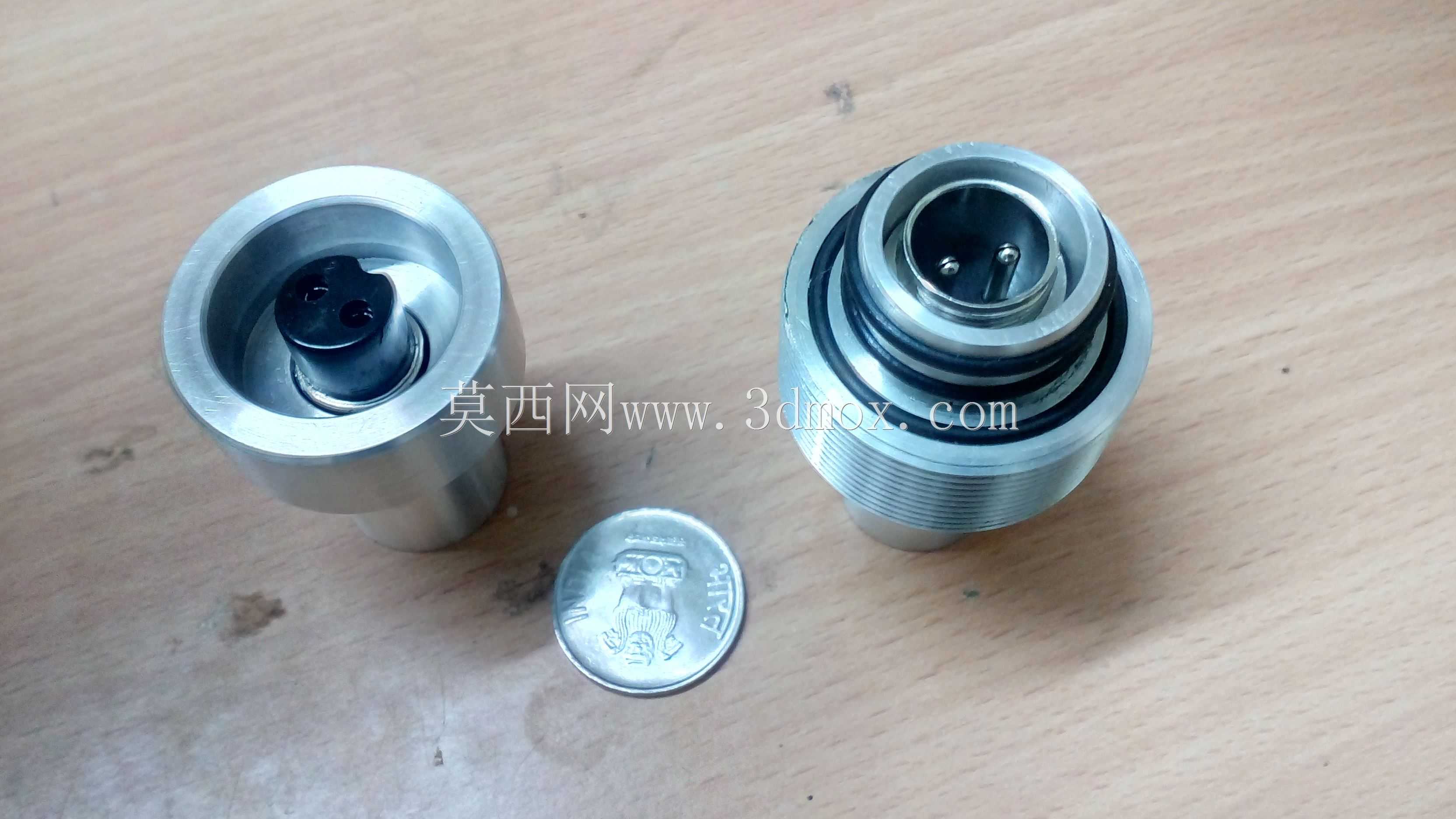

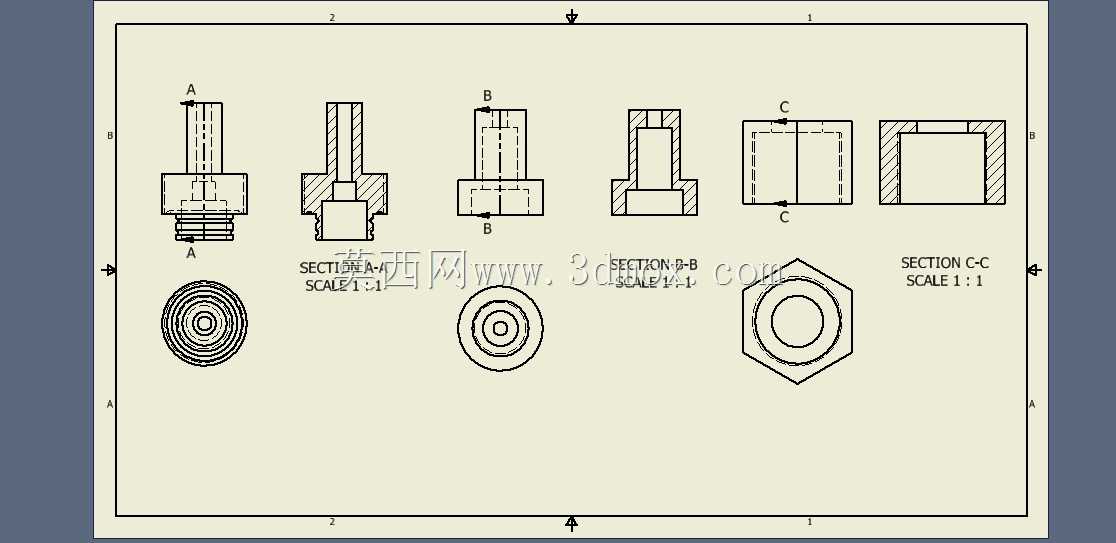

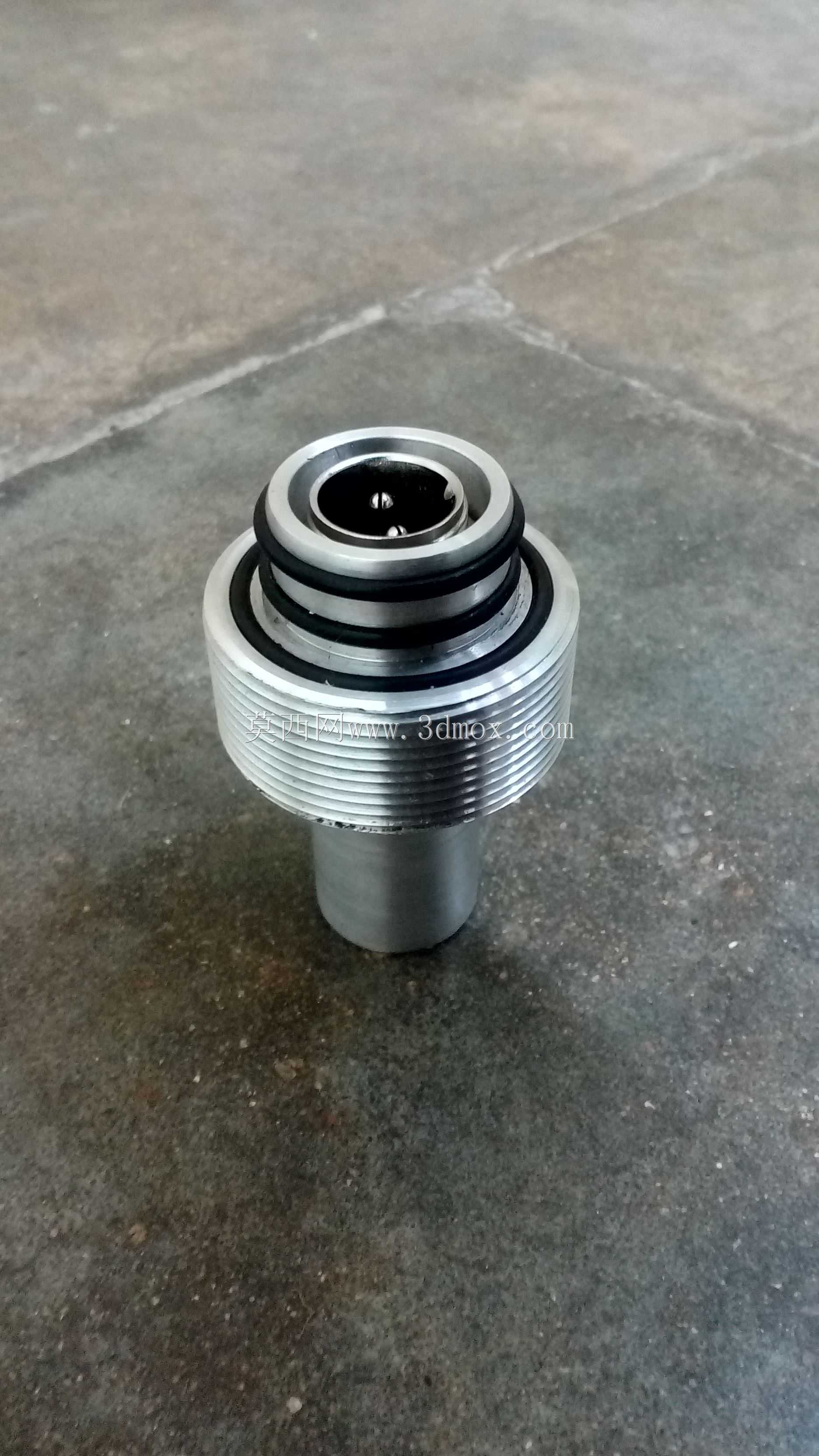

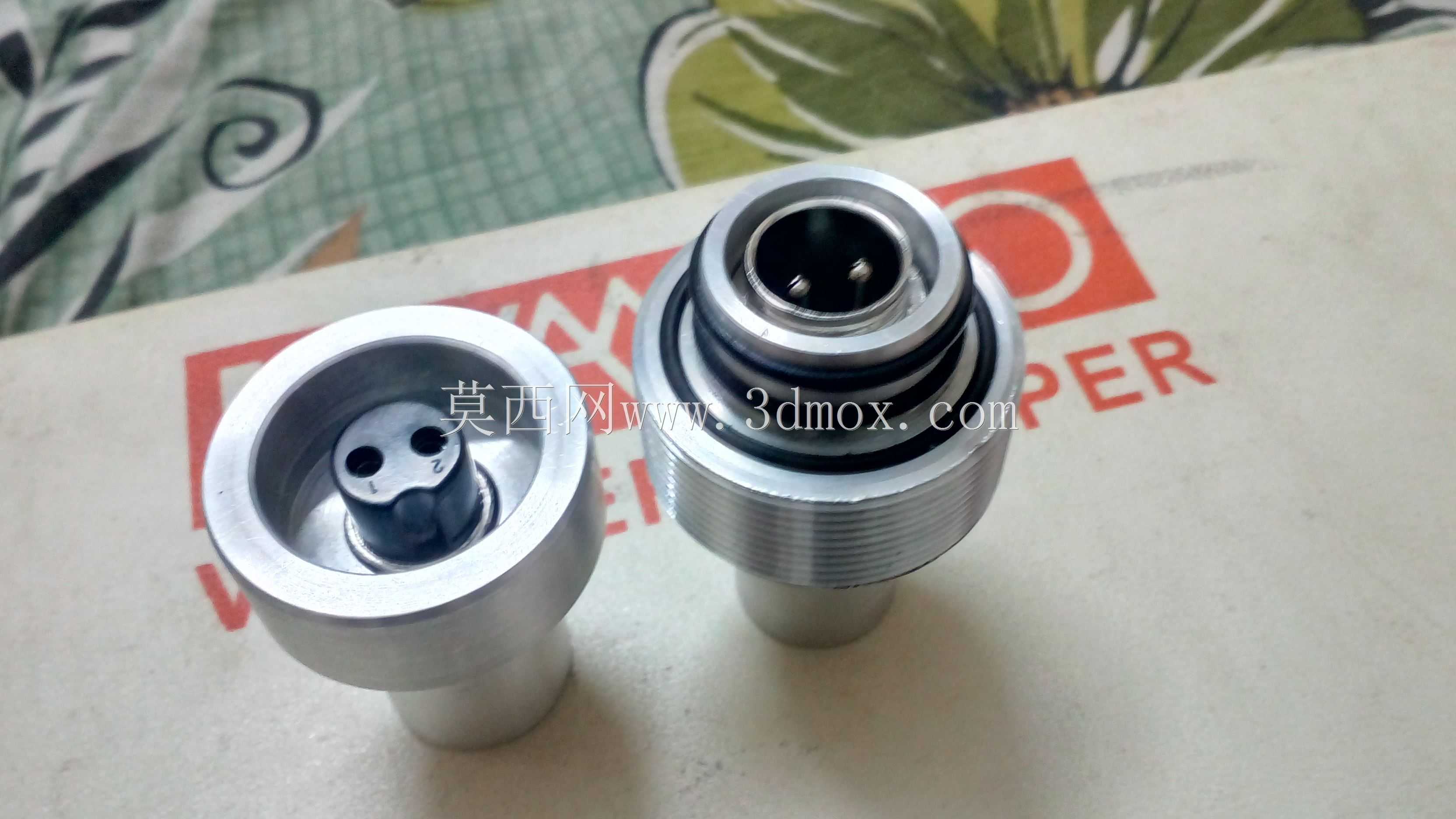

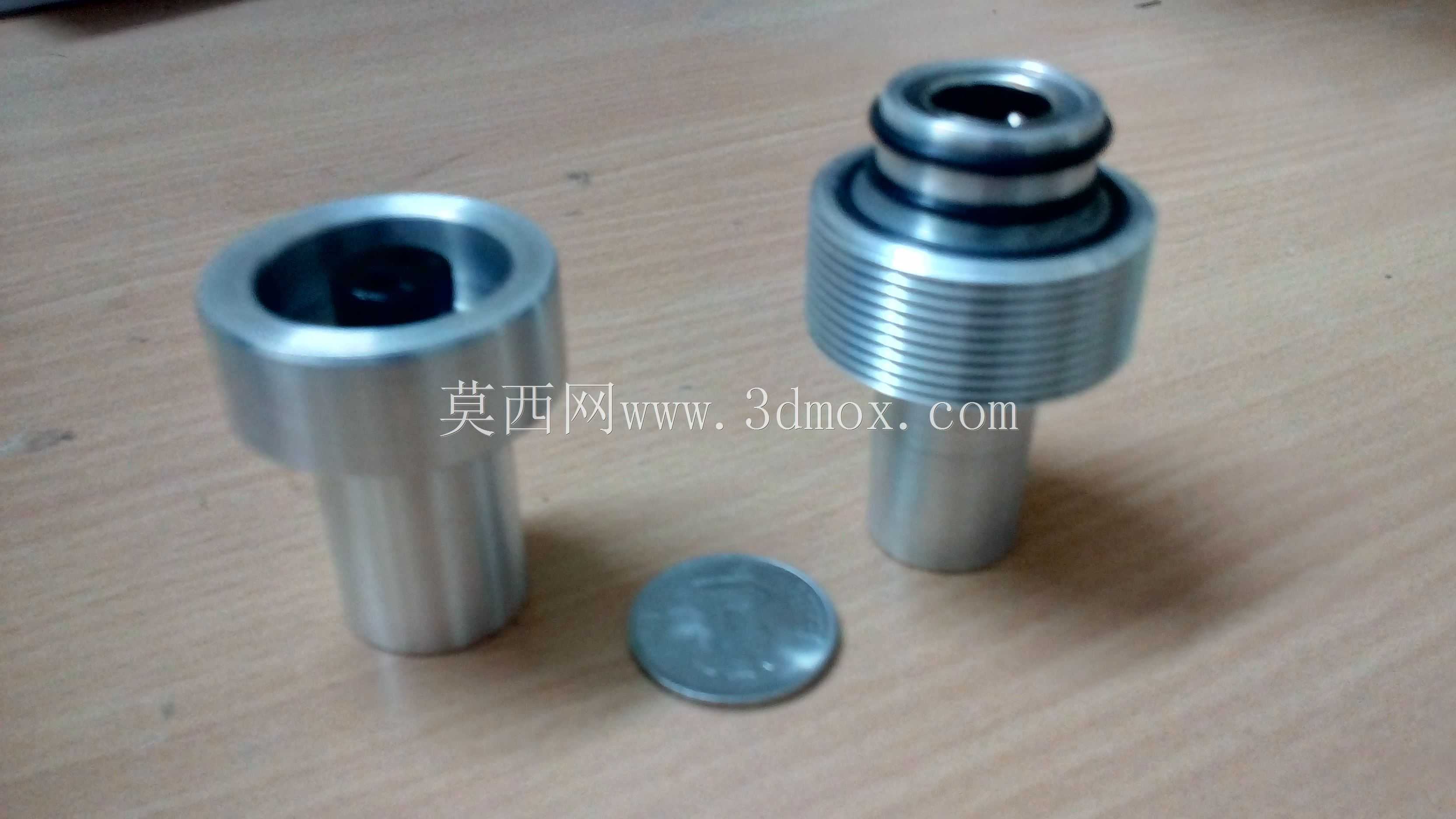

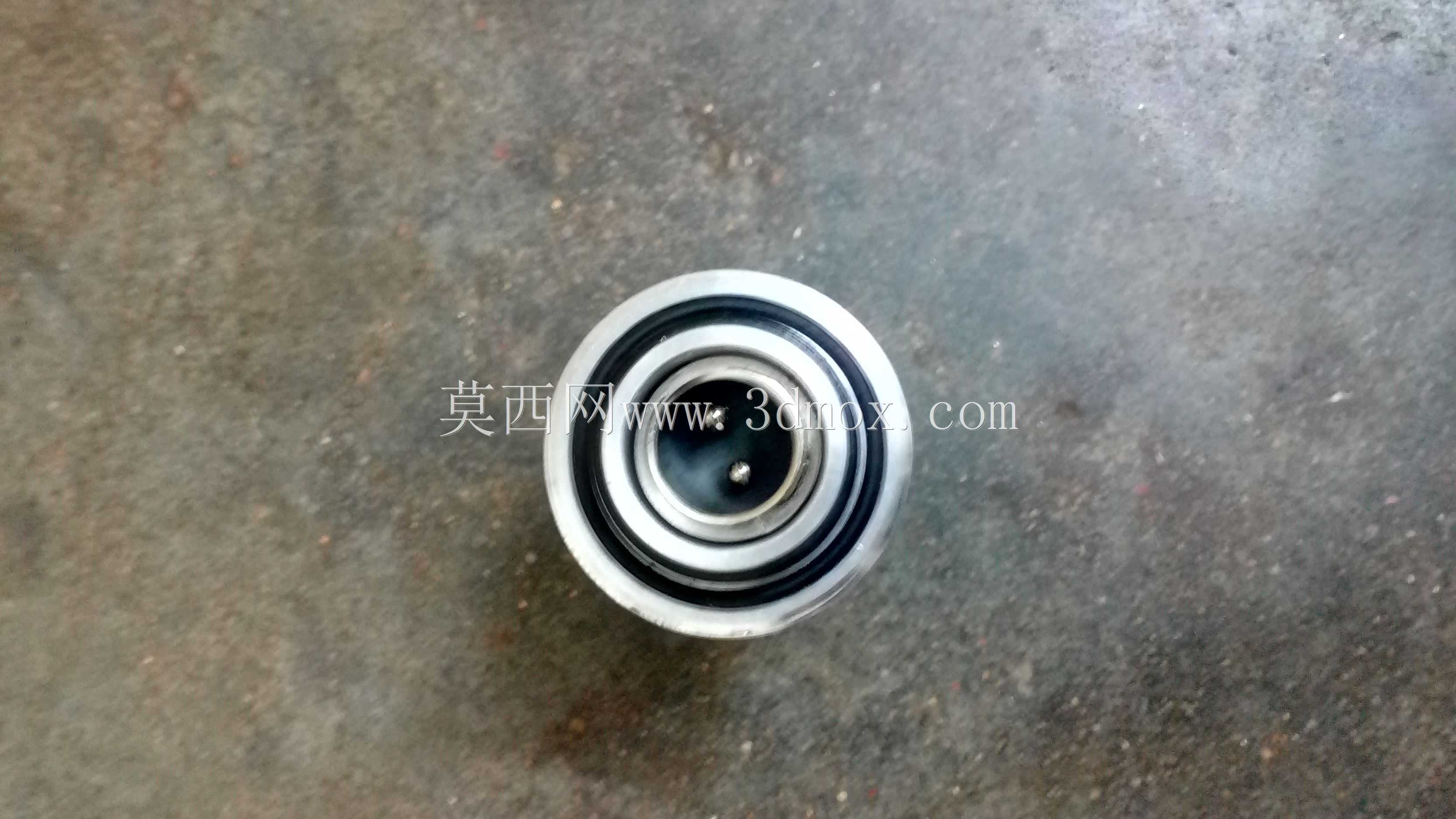

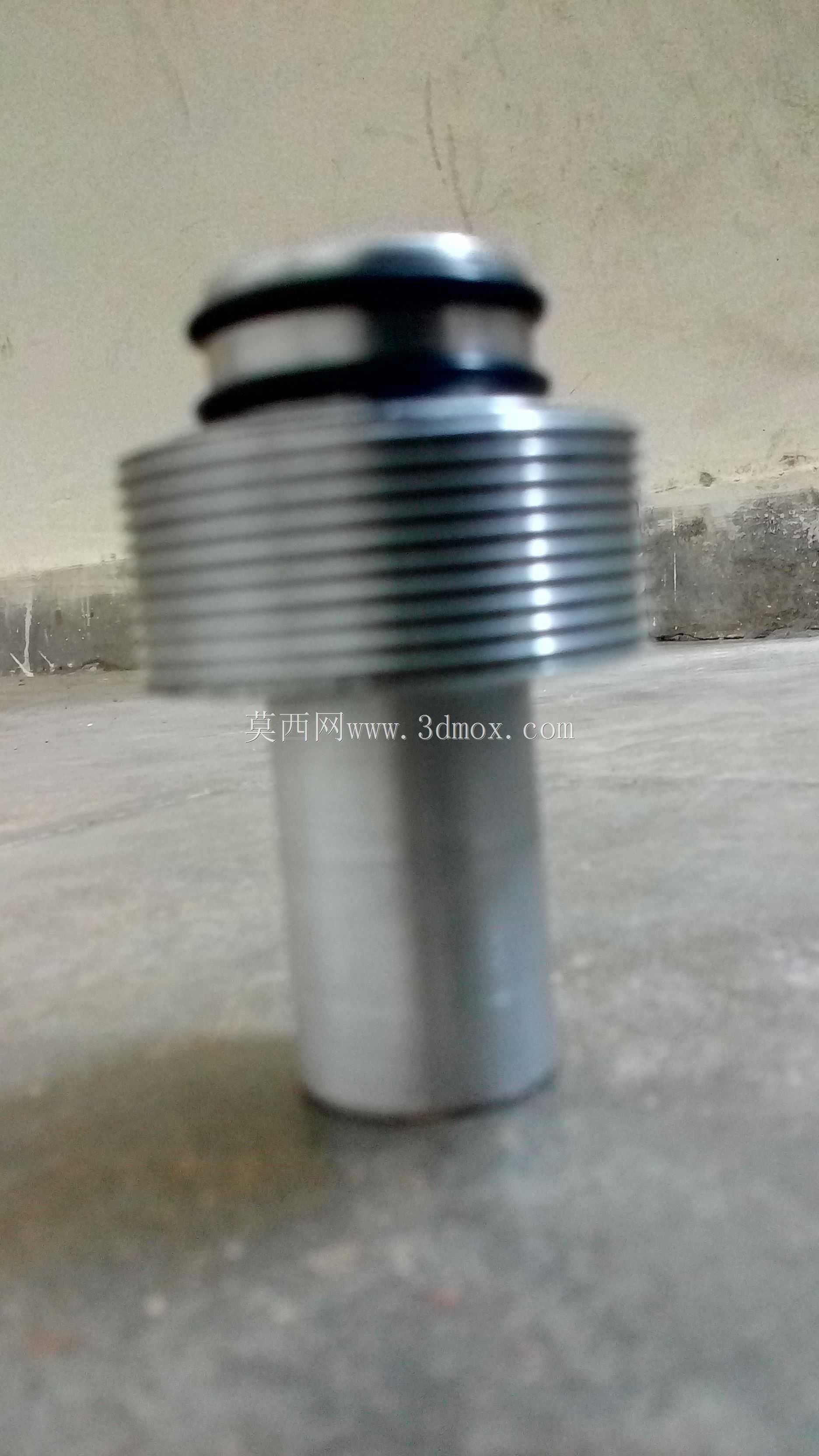

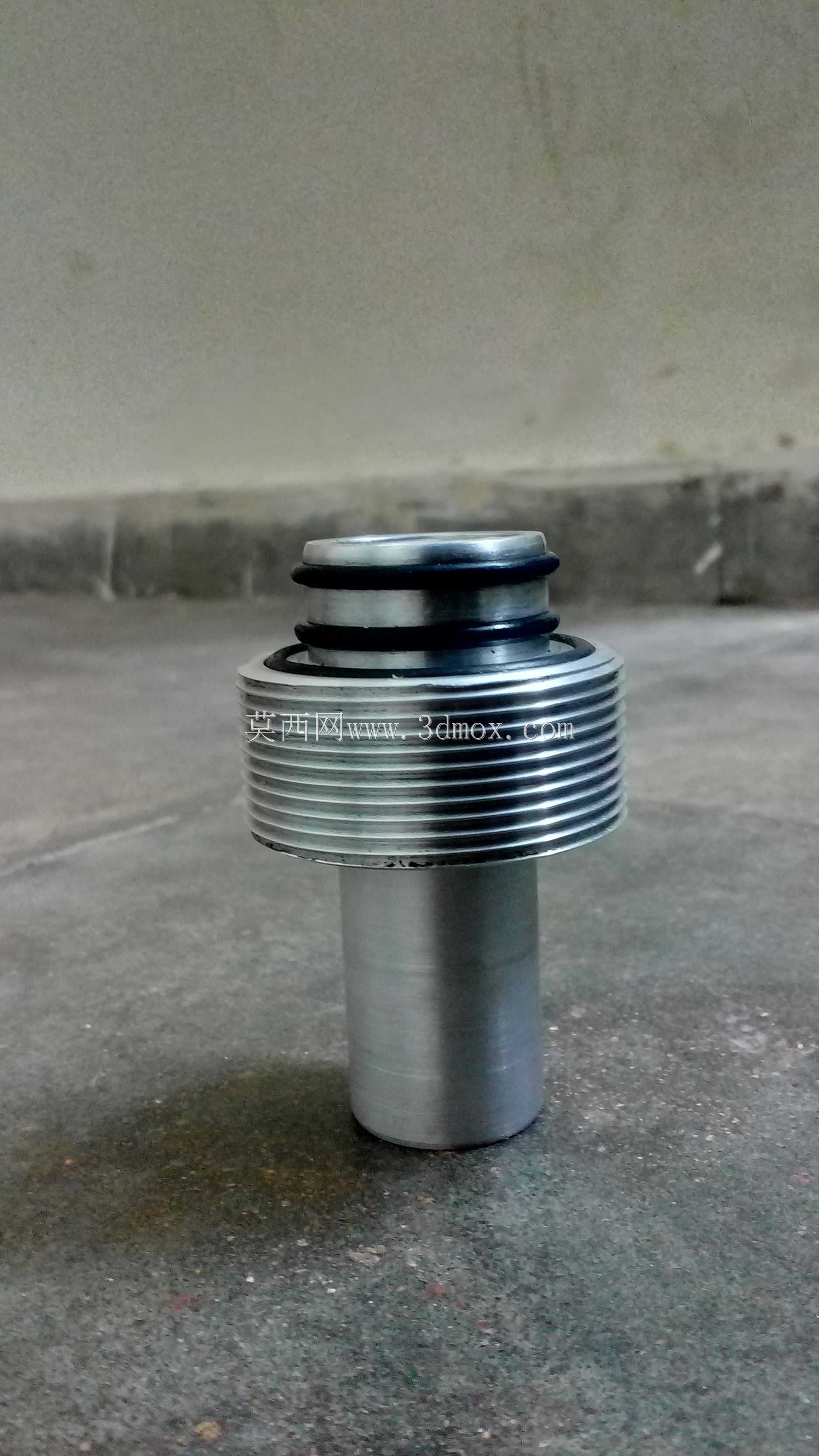

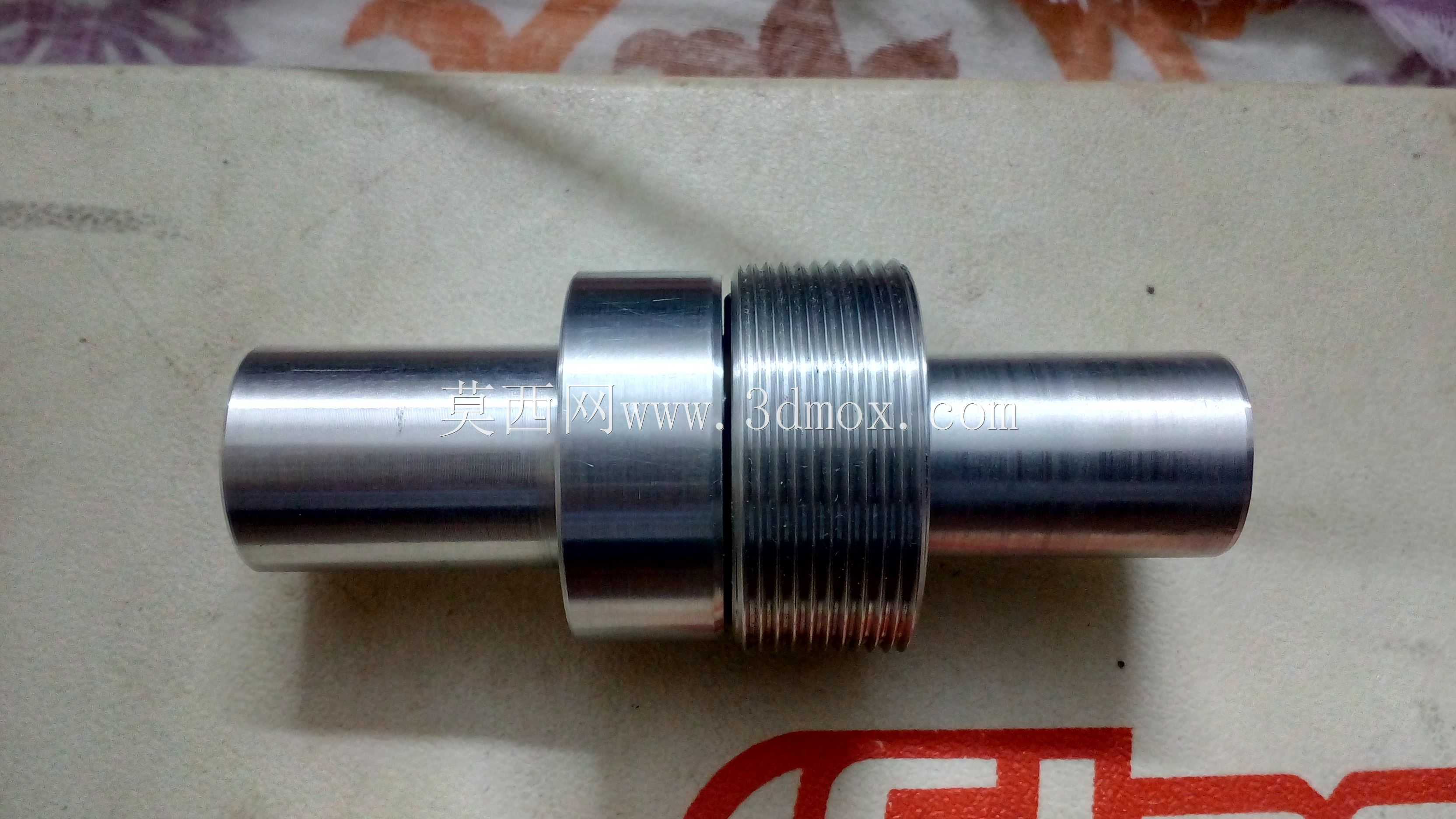

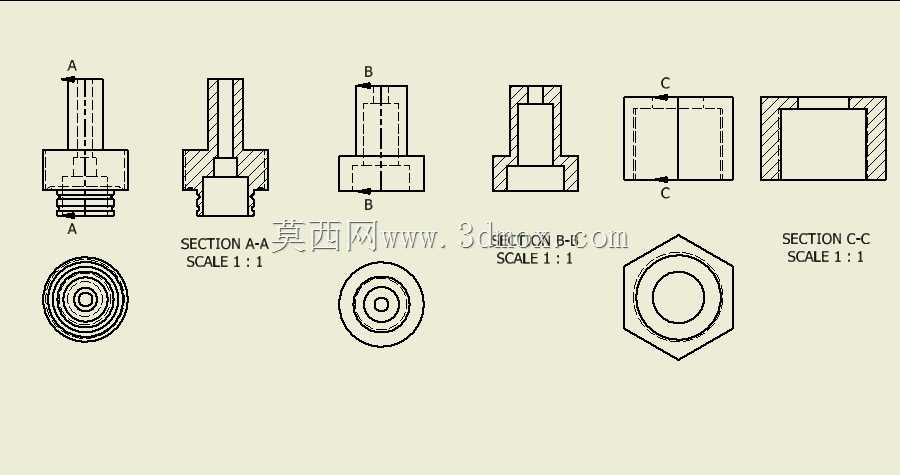

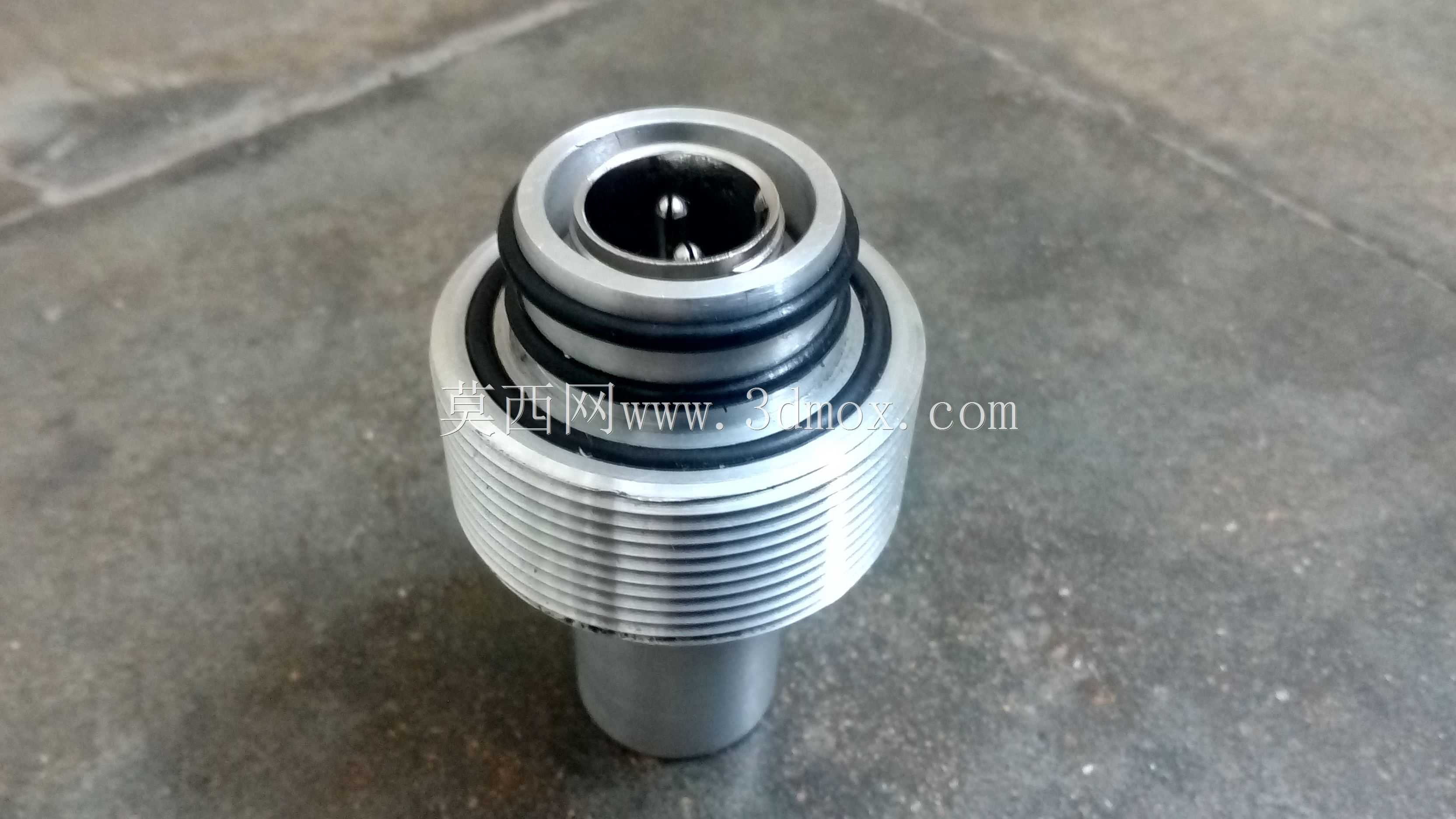

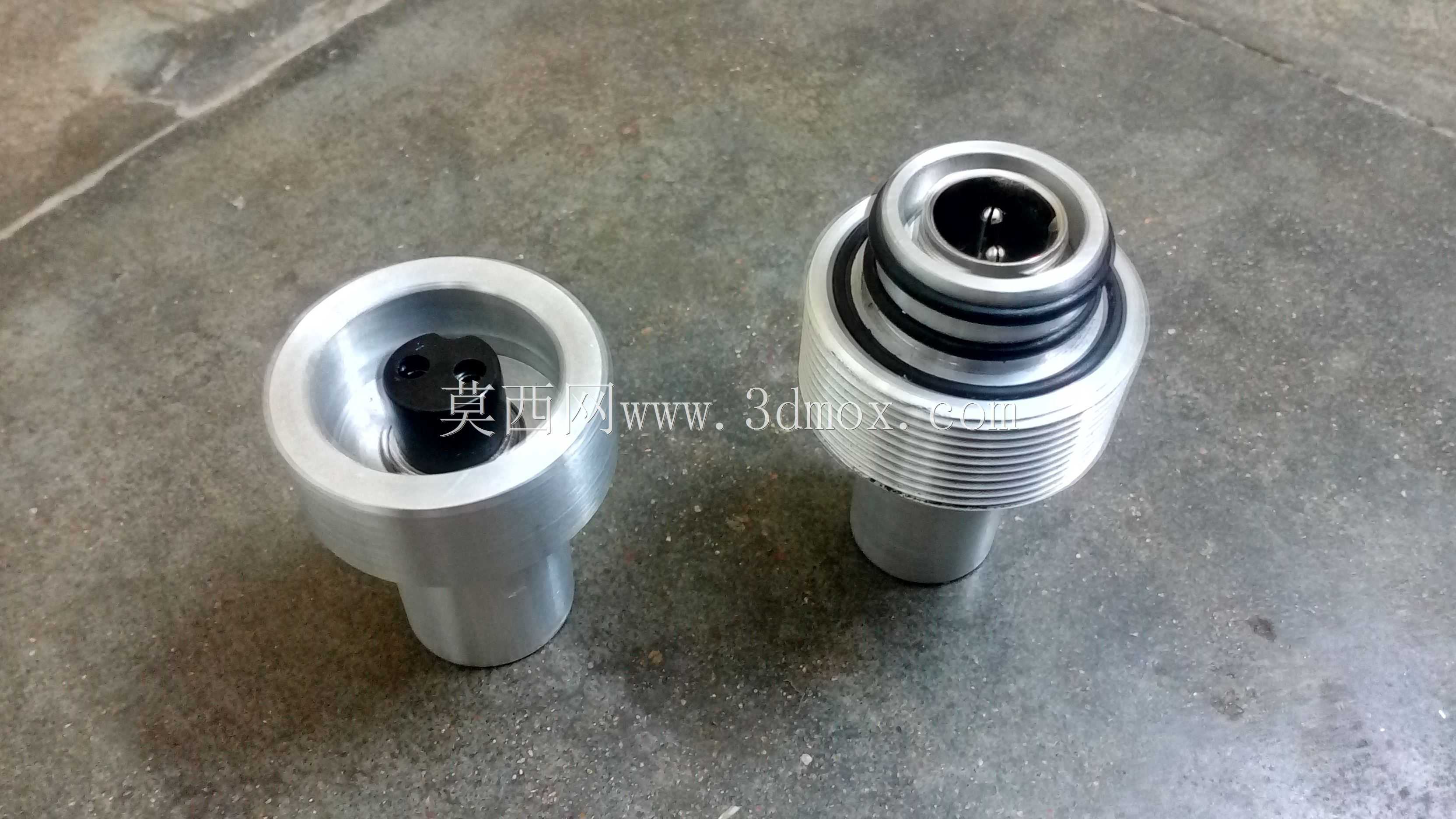

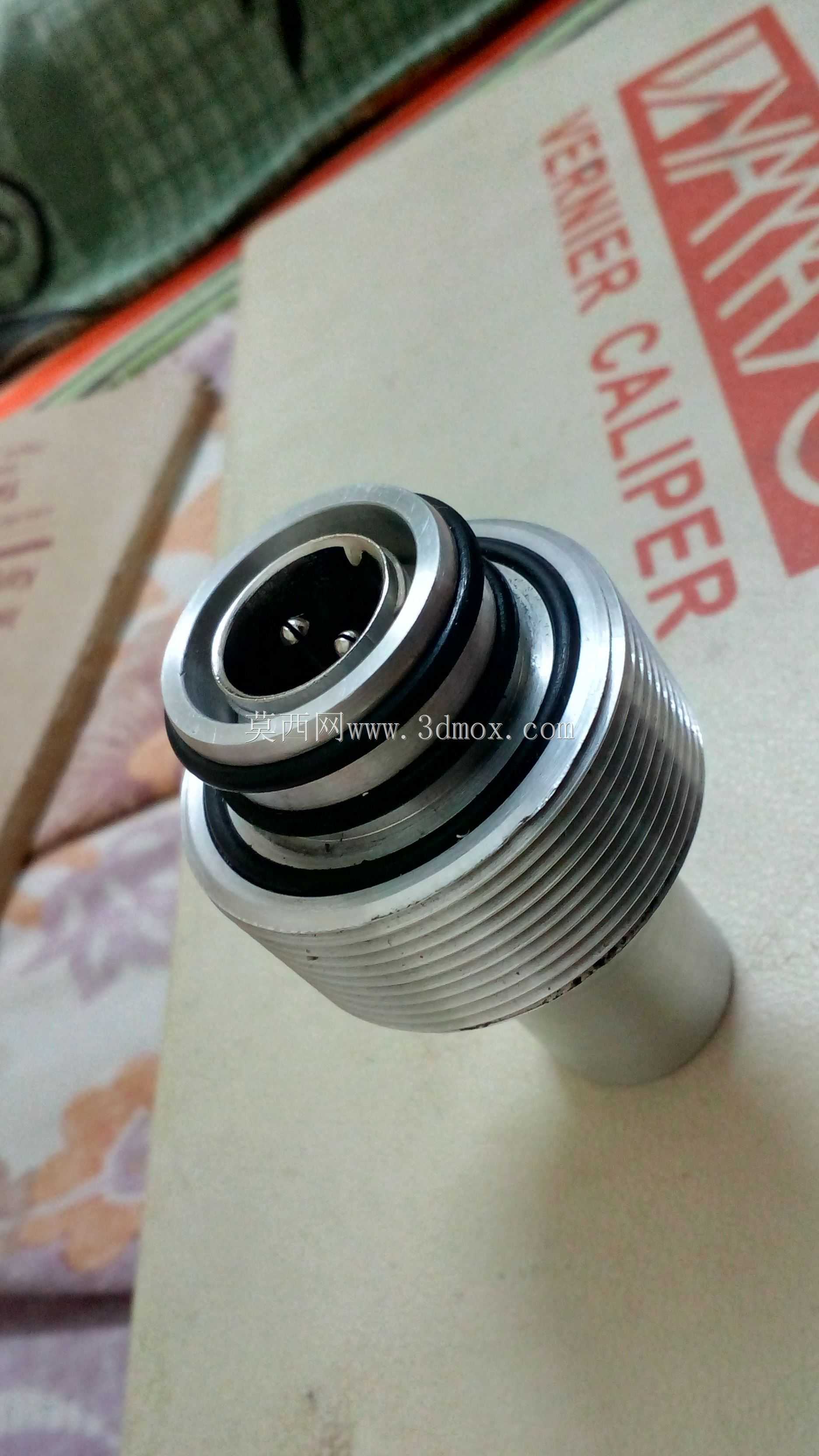

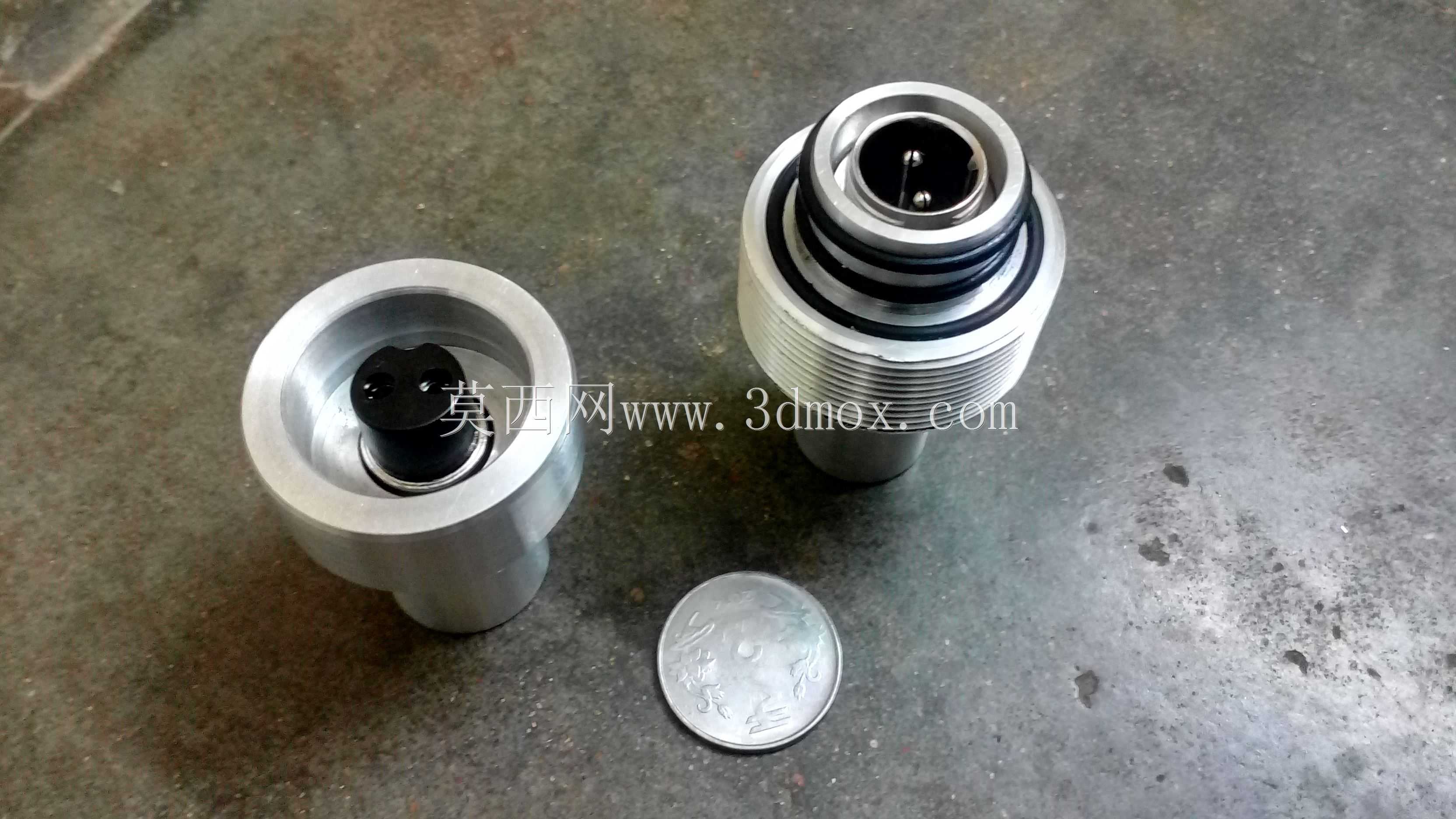

这款防水接头的核心应用场景集中在水下航行器、水下作业机器人的舱体电气布线环节，主要解决水下高压环境下舱内外电气线路的连通密封问题，避免水体渗入设备舱体造成电路短路、元器件腐蚀失效。从结构设计来看，接头采用金属本体加工，主体外圆设置标准外螺纹段，用于和舱体预设的安装螺孔配合，安装时可通过螺纹旋入深度微调接头伸出舱壁的长度，适配不同厚度的舱壁安装需求，螺纹根部预留的密封槽可搭配O型密封圈，实现接头与舱壁安装面的静密封，阻断水体沿安装缝隙渗入的路径。接头的对接端采用多道密封圈叠层设计，公母头插合后，多层密封圈会在对接面形成连续的密封屏障，可承受一定深度的水下静水压力，避免对接位置出现渗漏。插合端内部设置定位结构，公头插针与母头插孔对位精准，插合后不会出现针脚错位、接触不良的问题，同时插合面的金属挡边可承受插合时的轴向冲击力，避免内部绝缘结构受挤压破损。从安装边界来看，接头整体为阶梯轴类外形，最大外圆尺寸与配套安装螺孔的公称直径匹配，尾部出线端直径小于主体螺纹段，方便布线时线缆从接头内部穿入，接头总长度可覆盖常规水下设备舱壁的安装厚度，无需额外加装转接垫块即可完成固定。在实际使用中，这类接头不仅可用于水下机器人的动力线、信号线连通，也可适配其他需要在浸水、高湿度环境下实现电气连接的设备，比如水下检测探头、户外浸水式传感器的接线端。设计时充分考虑了水下工况的受力特点，金属本体选用耐腐蚀的金属材质加工，可长期在淡水、轻度腐蚀的水体环境中使用，不会出现本体锈蚀导致密封失效的问题。接头的插拔操作无需专用工具，公母头对准后轴向推入即可完成连接，拆卸时直接轴向拔出即可，维护更换十分便捷，适合水下设备需要频繁拆装调试、检修的使用场景。内部的导电接触件采用镀金处理，降低接触电阻的同时提升抗氧化能力，长期在潮湿环境下使用也不会出现接触电阻增大、信号传输中断的问题。
