FN90枪械配非对称抑制器三维结构设计

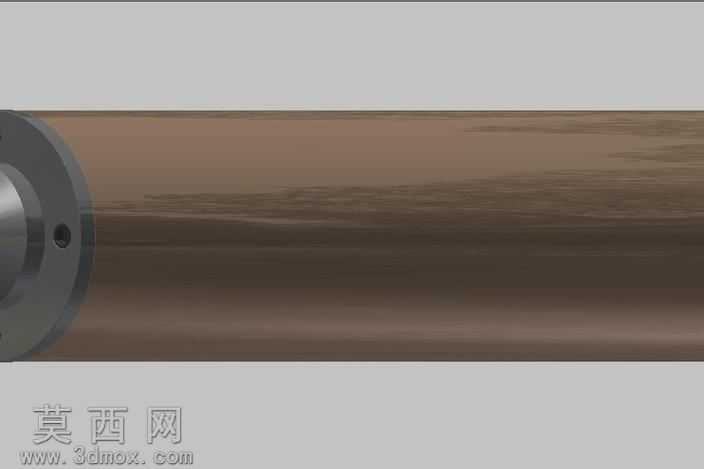

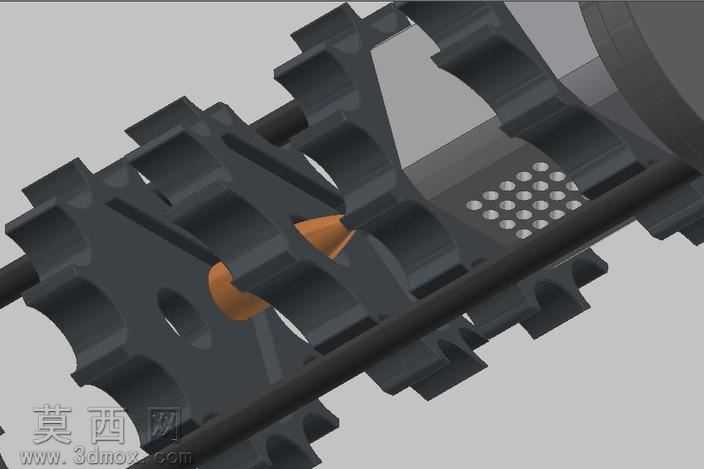

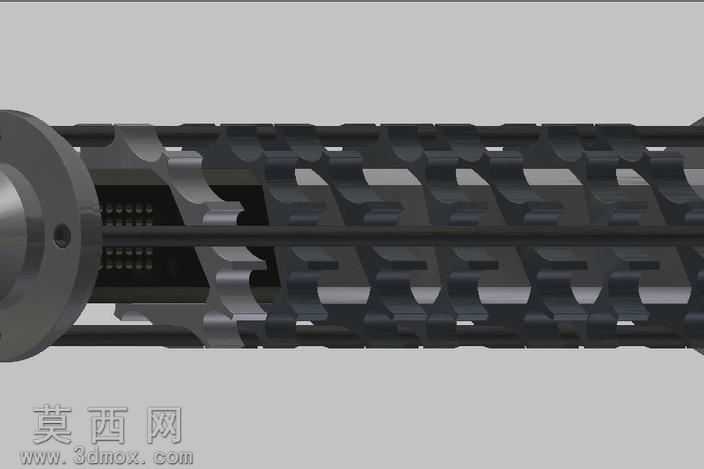

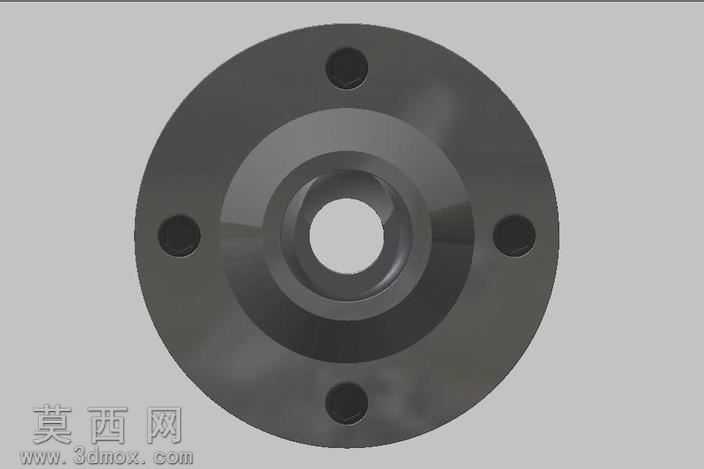

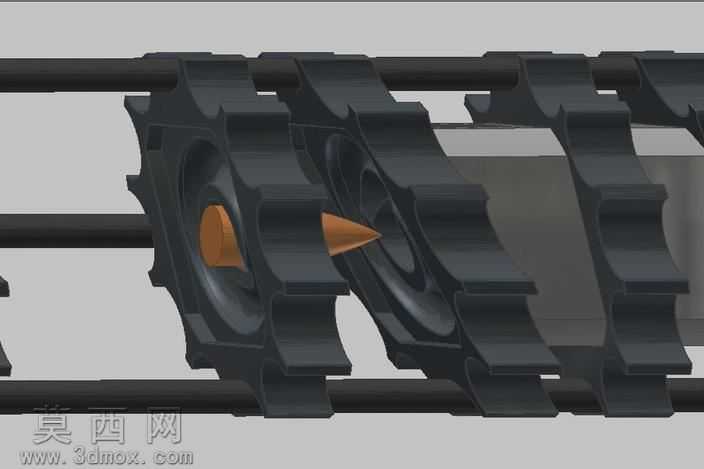

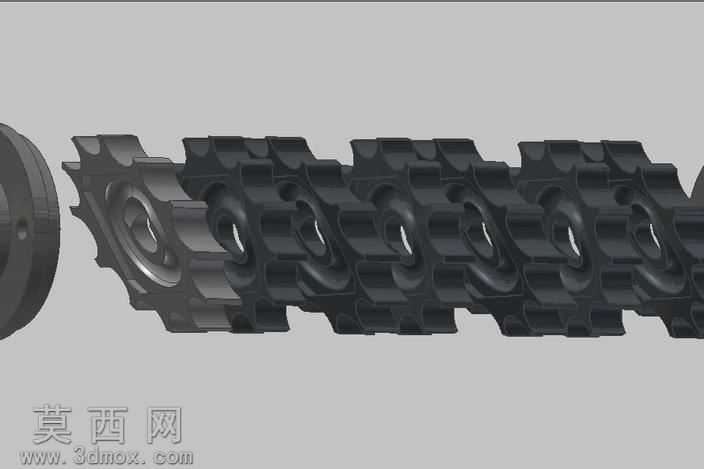

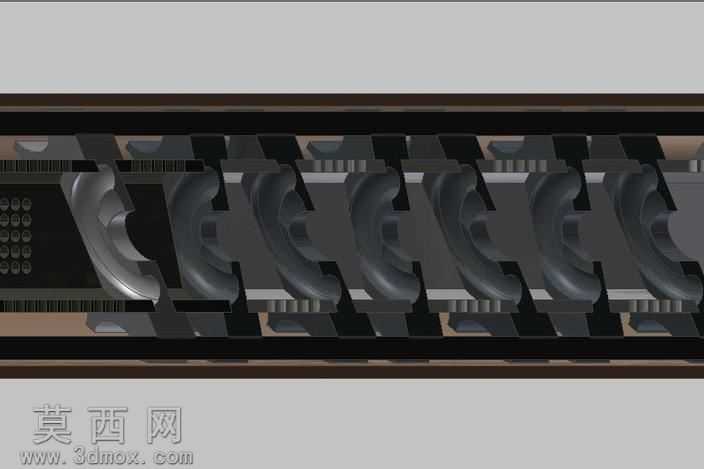

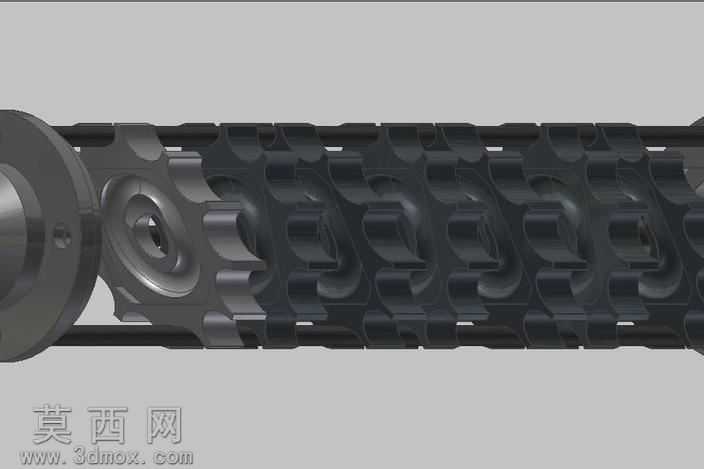

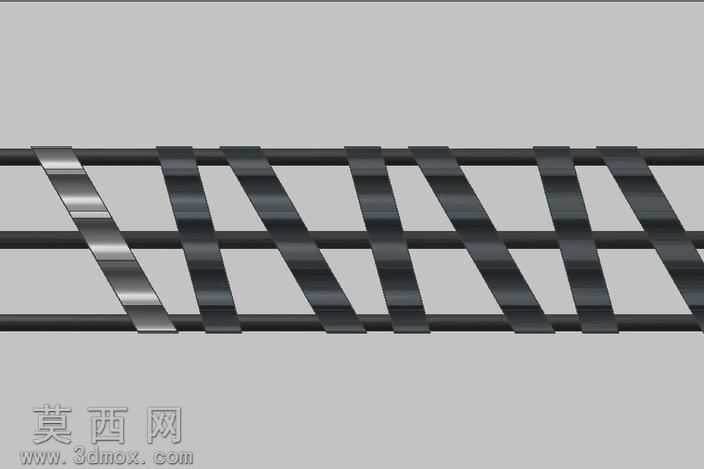

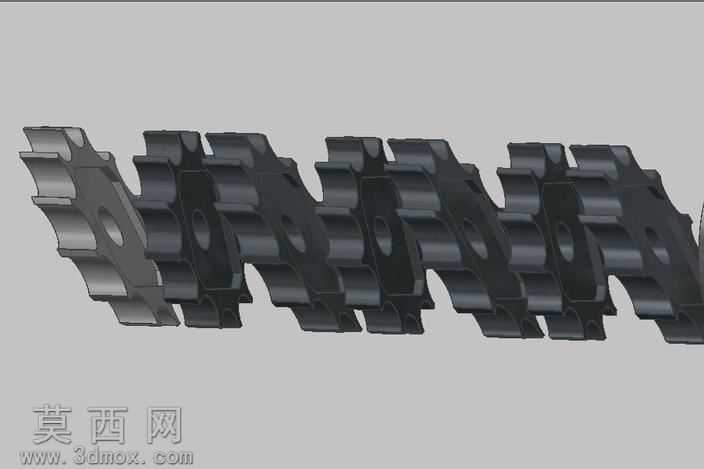

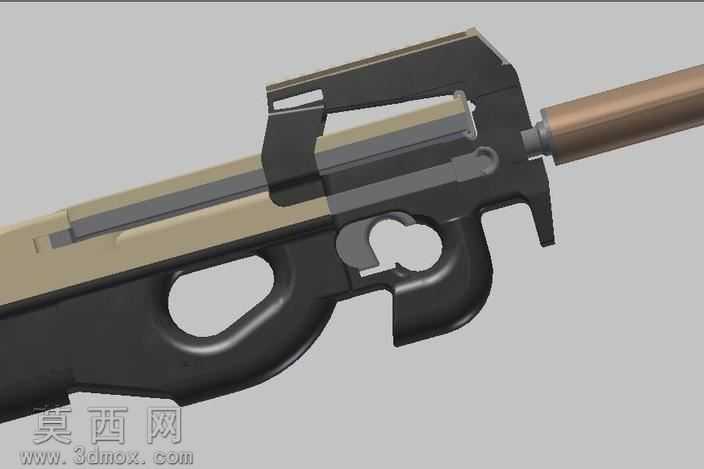

本作品为适配5.7×28mm口径弹药的FN90枪械配套非对称抑制器三维建模设计，整体建模过程依托三维参数化设计软件完成，严格遵循真实枪械配件的工程尺寸规范进行结构还原。建模初期首先完成核心参数的锚定，确定抑制器主体规格为6.5英寸总长、1.5英寸外径、整体重量19.25盎司，针对非对称结构的特殊造型需求，采用多实体建模方式拆分不同功能模块，分别构建腔体结构、连接基座、泄压孔组、枪口衔接段等独立结构单元，再通过装配约束完成整体拼接，确保各部件同轴度公差控制在合理范围内，还原真实产品的装配逻辑。材质设计环节，针对产品实际用料特性进行材质参数调试，主体外壳部分采用不锈钢304材质，调整金属粗糙度、反射率参数还原哑光不锈钢的磨砂质感，内部固定结构与衔接部件采用7075铝/T6材质，通过调整材质漫反射颜色、金属度参数区分两种金属材质的视觉差异，同时对枪械主体的聚合物护木、金属枪管等部件分别赋予对应材质，聚合物部分调整低反光度的磨砂塑料质感，枪管部分做烤蓝金属的深色高反光处理，提升整体渲染的真实感。结构设计上重点还原非对称抑制器的核心功能结构，内部设计7°斜型与移植型两类不同角度的阻隔墙，分别设置60度与75度的导气倾角，引导火药燃气在腔体内形成折返涡流，实现35dB的降噪效果；枪口衔接端设计标准1/2-28 TPI螺纹结构，还原焊接式罐头的定位结构，配套设计同圆心度的螺栓与螺母锁紧系统，确保抑制器与枪械枪口的连接稳定性，整体结构完全适配p-90系列枪械的安装需求，所有结构细节均经过焊接工艺与装配可行性的设计校验，还原真实产品的全自动额定使用工况下的结构强度。渲染环节采用工作室三点布光方案，主光源从侧上方打亮抑制器与枪械主体的结构轮廓，补光弱化暗部死黑区域，轮廓光勾勒金属部件的边缘反光，最终渲染图清晰展现非对称抑制器的特殊造型、与FN90枪械的装配状态，以及不同材质部件的质感差异，完整呈现该枪械配件的设计细节与结构特点。
