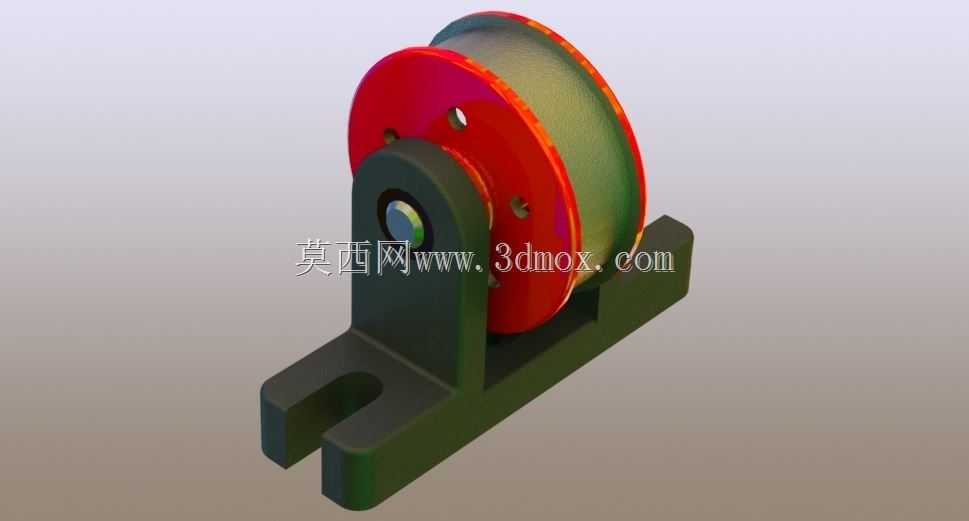

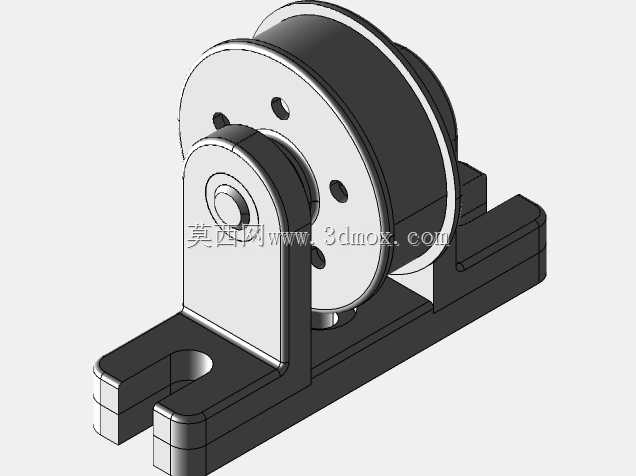

带安装支座的滚轮式导向支撑组件

项目分类:3D模型 发布时间:2021-09-22 ID:282314
  • 带安装支座的滚轮式导向支撑组件
  • 带安装支座的滚轮式导向支撑组件

这类滚轮导向支撑结构,在轻载直线导向工位、物料滑移输送线、工装夹具定位机构里的应用十分普遍,不同于滑动摩擦式的导轨结构,滚动接触的形式能把滑动摩擦替换为滚动摩擦,大幅降低往复运动过程中的阻力损耗,在手动推送工位、低速轻载的往复移动场景里,能有效减少操作施力,也能降低接触面的磨损速率,延长整套导向机构的维护周期。从结构设计逻辑来看,整套组件采用一体式弯折成型的安装支座作为承载基础,支座底部开出的长条形安装腰孔,是为了适配安装现场的孔位偏差,安装时不需要严格保证孔位的绝对同轴,可沿腰孔长度方向微调组件的固定位置,降低现场安装的对位难度,也能在后期维护时快速调整滚轮的导向间隙,补偿长期运行产生的磨损量。滚轮部分采用带轮缘的槽型结构设计,轮缘的凸起限位结构,能避免配合的导向轨在运行过程中从滚轮接触面脱出,不需要额外加装侧向限位挡块,简化了整套导向机构的零件数量。滚轮与支座之间通过销轴实现铰接,销轴与支座的连接采用过盈配合固定,滚轮内孔与销轴之间预留转动间隙,保证滚轮可绕销轴灵活转动,不会出现卡滞问题。从安装边界来看,支座的两个安装脚平行布置,安装面与滚轮的轴线保持垂直,保证滚轮受力均匀,不会出现偏载导致的转动卡涩;滚轮的外径、轮槽宽度与支座的高度尺寸经过匹配设计,轮槽的工作面高出支座顶面,保证配合的导向件能完全落在轮槽内,不会与支座本体发生运动干涉。在实际选型应用时,这类组件通常成对布置在移动件的两侧,对移动件的直线运动进行双侧导向,单组组件可承受垂直于安装面方向的径向载荷,轮缘可承受侧向的导向限位力,不需要额外配置侧向定位轮,就能满足轻载工况下的导向需求。设计建模过程中,需要重点保证销轴孔与安装底面的垂直度公差,避免滚轮安装后出现偏斜,导致轮缘与导向轨出现异常摩擦;同时滚轮的轮槽圆弧需要与配套导向轨的截面轮廓匹配,保证接触面积均匀,避免局部应力集中导致滚轮过早磨损。这类结构相比集成式直线导轨成本更低,安装维护更简便,在非标自动化设备、仓储滑移货架、工装移动平台等场景中,能以较低的成本实现稳定的直线导向支撑功能,对安装基面的精度要求也远低于精密直线导轨,适合对导向精度要求不是极高、载荷不大的往复运动工位使用。
