玩具M16注塑成型模具结构设计

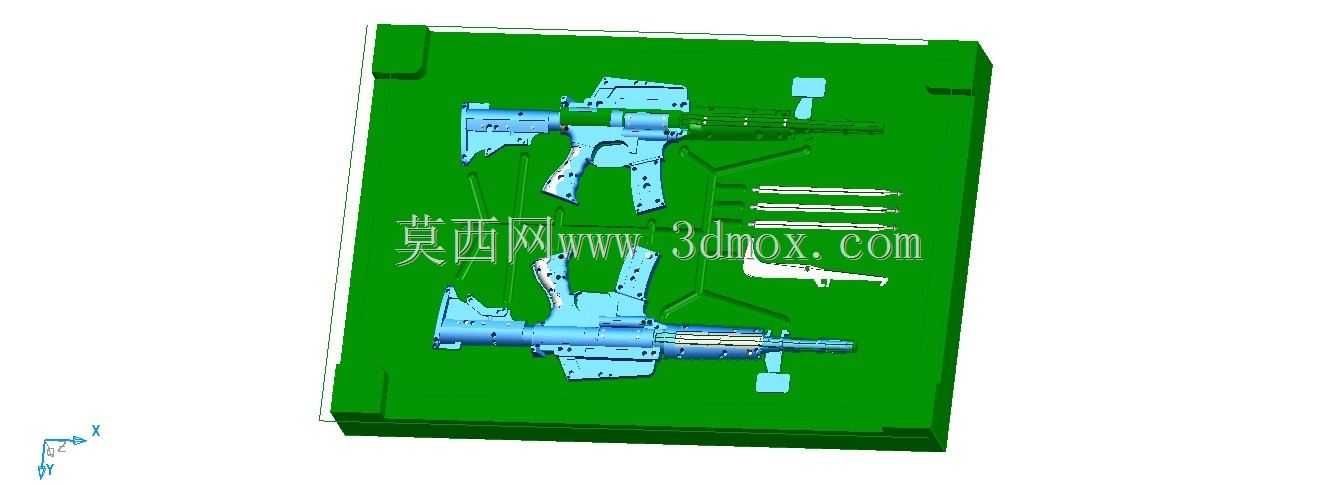

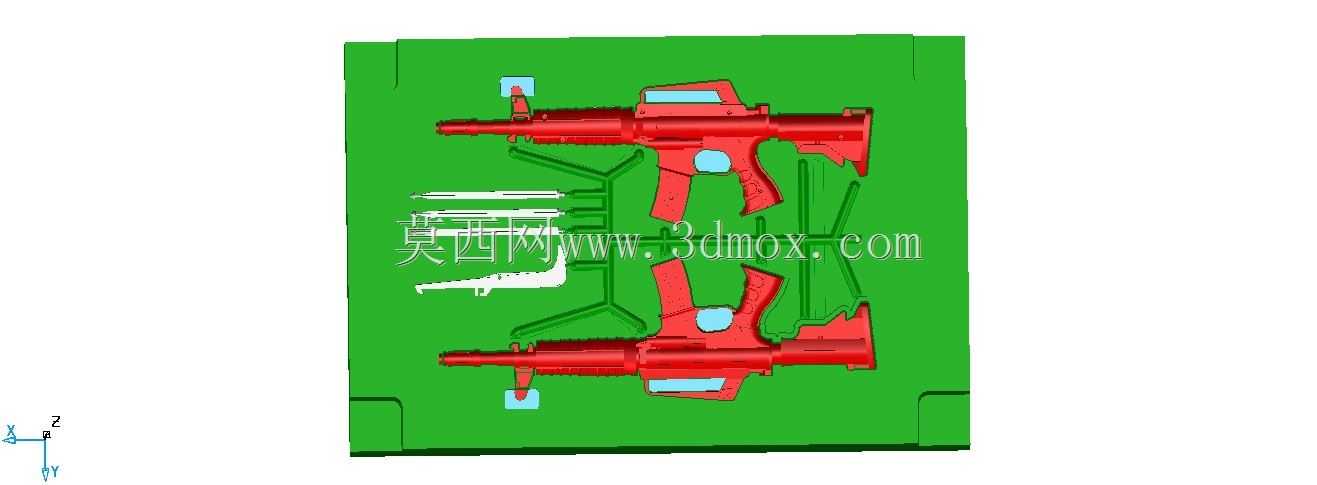

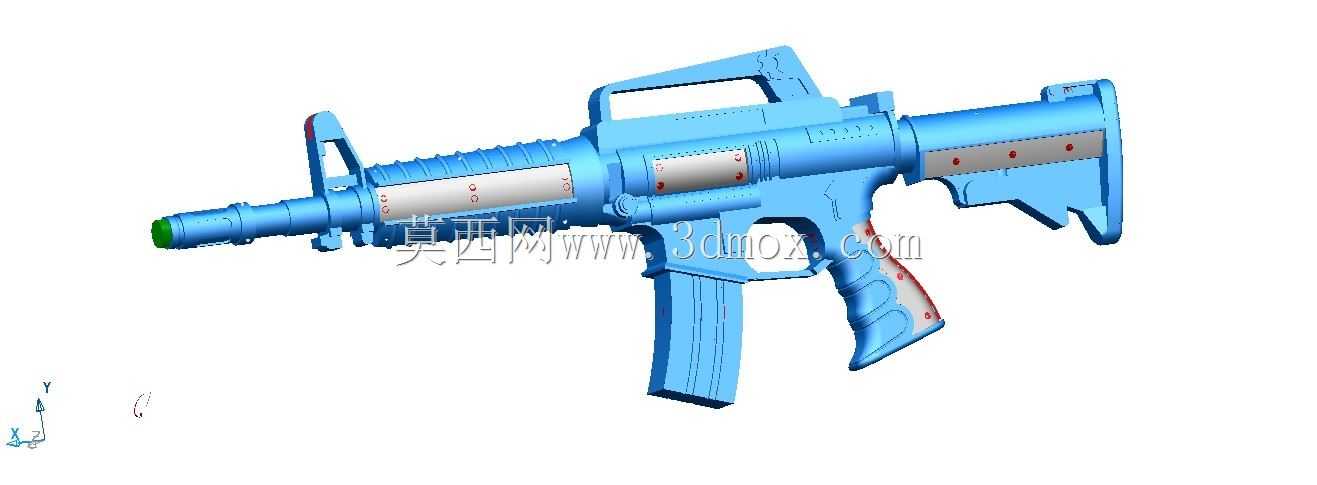

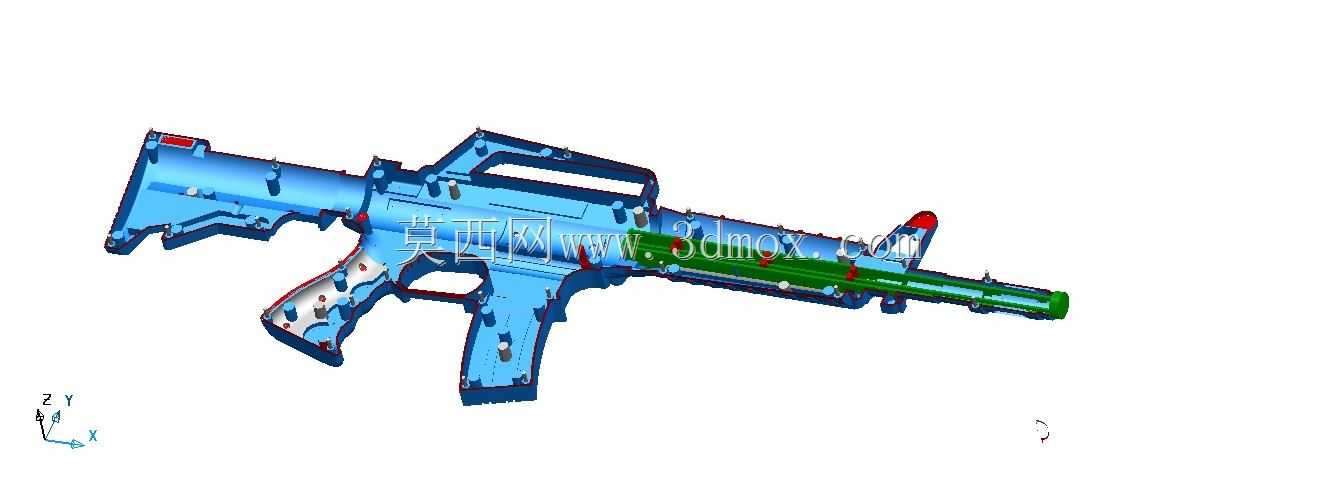

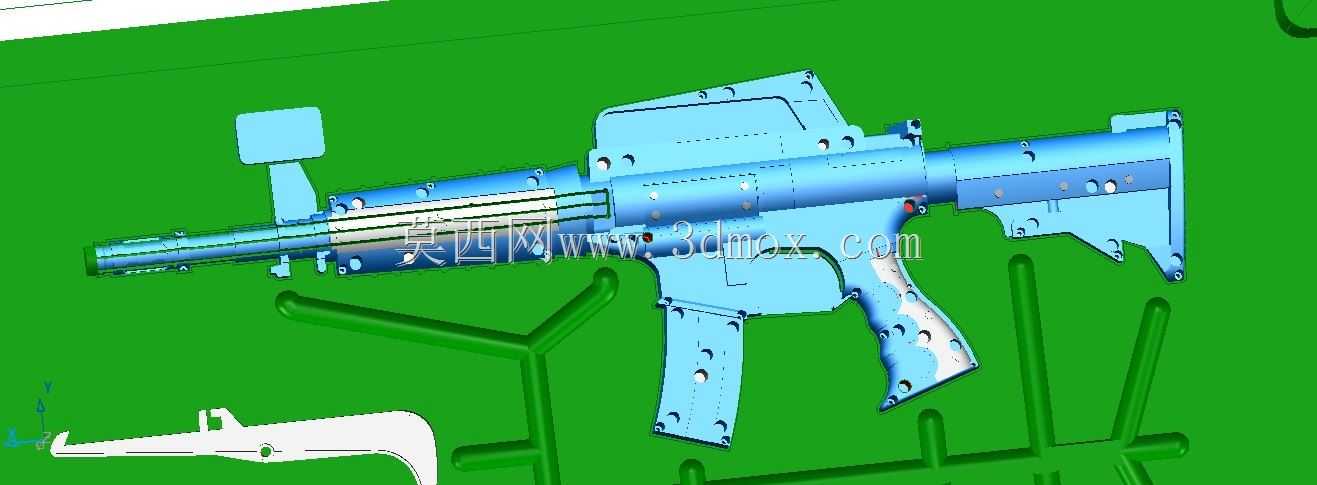

这套模具针对玩具类M16枪械外形塑件开发，采用一模两腔对称布局，适配卧式注塑机安装使用，主要面向儿童玩具生产场景，用于批量成型仿真M16玩具枪的主体外壳部件。从模具结构来看，型腔采用整体式镶拼设计，分型面沿塑件最大轮廓线设置，确保开模时塑件能够顺利留于动模侧，避免粘定模导致的脱模故障。浇注系统采用侧浇口进料，流道开设在分型面上，熔体从塑件侧方非外观面注入，能够最大程度减少浇口痕迹对玩具外观质量的影响，同时平衡两腔的进料速度，保证两个型腔填充一致性，避免出现缺胶、飞边等成型缺陷。冷却系统围绕型腔与型芯均匀布置循环水路，贴近塑件壁厚区域设置，确保成型过程中模温均匀分布，缩短冷却保压周期，提升批量生产效率，同时减少塑件因冷却不均产生的翘曲变形，保证玩具部件的装配精度。脱模结构采用推杆顶出方案，顶出位置设置在塑件内部加强筋与壁厚交汇处，避免顶出痕迹外露影响玩具外观，同时保证顶出力均匀分布，防止顶出过程中塑件出现变形、顶白等质量问题。模具的导柱导套采用标准模架配套组件，合模时能够精准定位，保证型腔与型芯的同轴度，避免长期生产过程中出现错位磨损，延长模具使用寿命。从安装边界来看，模具整体外形尺寸适配常规160吨级卧式注塑机的拉杆间距与模厚安装要求，定位圈、浇口套尺寸符合注塑机标准接口规格，无需额外改装即可上机调试生产。设计过程中针对玩具塑件的壁厚做了均匀化处理，整体壁厚控制在2.2mm左右，转角处全部采用圆角过渡，避免应力集中，同时满足玩具安全标准的无锐边要求，成型后的塑件无需过多后处理即可直接进入装配工序，配套其他零部件完成整枪组装，适配下游玩具厂商的流水线生产节奏。
