刀具塑料手柄注塑成型模具结构设计

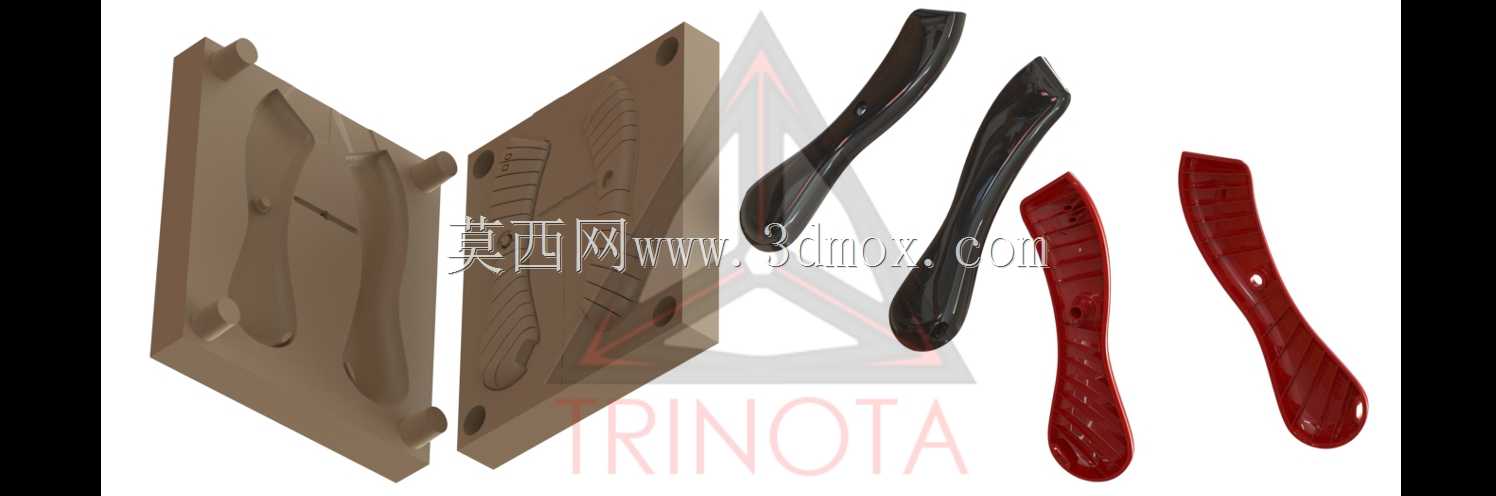

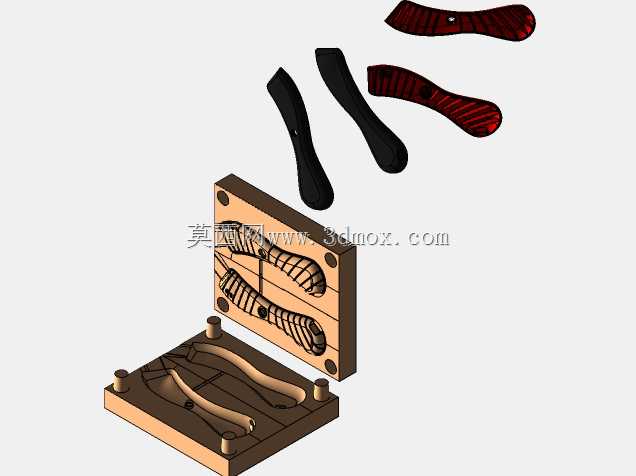

这套模具针对日用切削刀具的塑料握柄开发，适配小批量定制化刀具生产场景，尤其适配3D打印快速制模的打样及小批量生产需求，可直接安装于小型立式注塑机完成注塑作业。模具采用哈夫式对开结构，分型面完全贴合手柄的曲面轮廓，能完整复刻手柄表面的防滑纹理与人体工学弧度，避免合模错位导致的飞边缺陷，减少后续修边工序的工作量。从结构设计来看，模具型腔完全匹配手柄的流线型外形，握柄区域的曲面弧度经过反复调整，贴合人手握持时的自然弯曲形态，表面的防滑凹槽直接在型腔内壁加工成型，注塑完成后无需二次处理即可获得符合握持要求的表面质感。模具的定位结构采用边角导柱定位，合模时可自动校准上下模的相对位置，保证型腔壁厚均匀，避免出现注塑件缺料、壁厚不均导致的强度问题。浇口设置在手柄的尾端非外观面位置，注塑完成后浇口残留痕迹小，不会影响手柄装配后的外观完整性。模具的冷却流道沿型腔曲面均匀排布，可保证注塑过程中塑料冷却速率一致，减少塑件翘曲变形的概率，提升成型合格率。这套模具生产出的塑料手柄，可直接与刀身完成压配装配，手柄内部的定位槽与刀身尾部的安装凸台完全匹配，装配后无松动，能承受日常切削作业的握持受力。针对3D打印制模的特性，模具的壁厚、脱模斜度都做了适配性调整，脱模斜度控制在合理范围内，既保证塑件可以顺利脱模，又不会影响手柄的外形尺寸精度，满足小批量快速生产的需求，无需额外加工复杂的金属模具，大幅缩短刀具产品的开发周期，适合刀具新品打样、小众定制刀具的生产场景，可快速验证手柄的握持手感、装配匹配度，减少开模风险。
