双层板式定位夹具装配结构设计

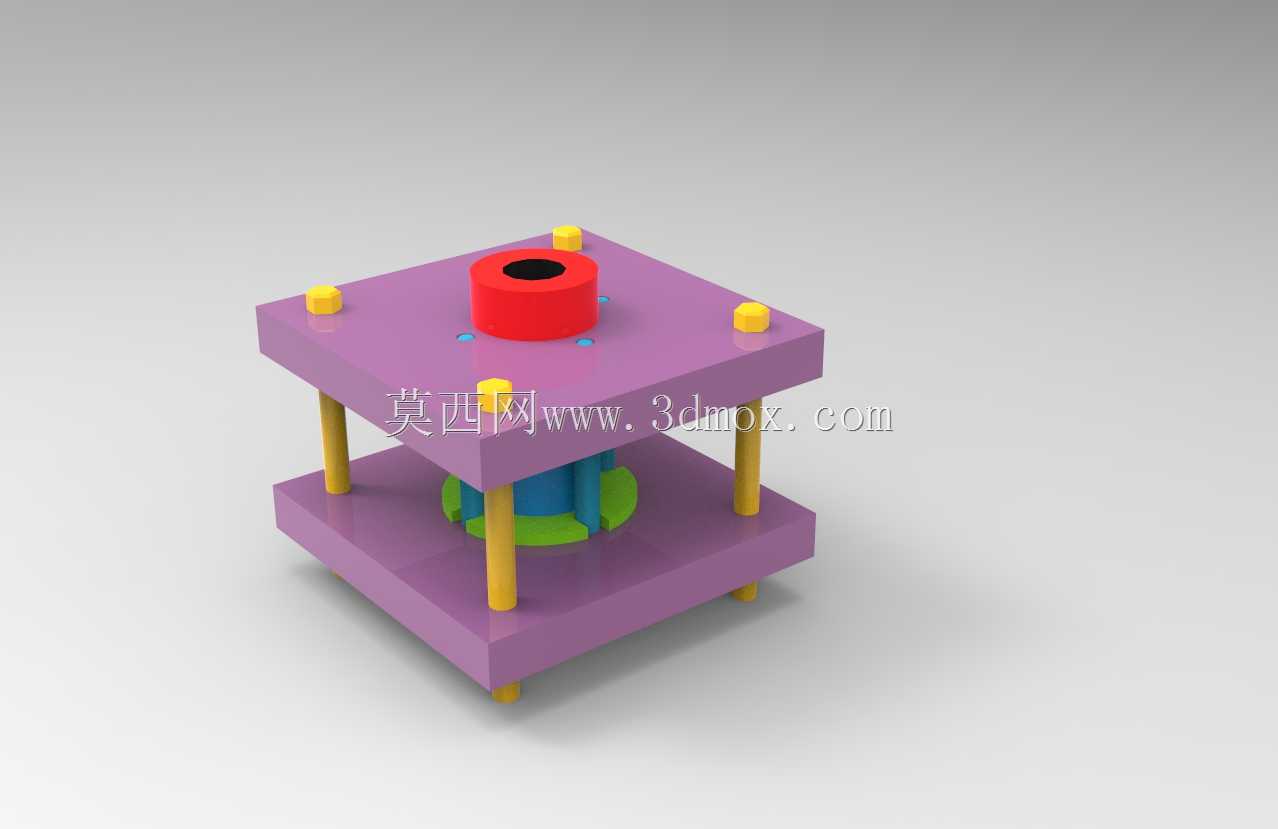

这套双层板式定位夹具主要应用于机加工工序中的工件精准装夹场景，可适配立式加工中心、钻床等设备的工位装夹需求，在批量零件的钻孔、镗孔、轻铣工序中承担工件定位与夹紧的核心作用，能有效减少装夹找正时间，提升重复定位精度。整套结构采用上下两层平行支撑板作为主体承载框架，四根导向立柱沿支撑板四角分布，既承担上下板的连接支撑作用，也为上层板的开合动作提供精准导向，避免装夹过程中出现偏载错位。上层板中心设置带通孔的定位压紧座，中心通孔可避让加工刀具的走刀路径，同时配合中心部位的弹性定位组件，实现工件内孔或基准面的快速定位，四周分布的可调压紧螺柱可根据工件外形尺寸调整压紧位置，适配一定尺寸范围内的异形工件装夹。下层板作为整个夹具的安装基准面，底部设置的定位凸台可与机床工作台的T型槽配合实现快速安装固定，无需额外制作过渡连接板，安装边界可适配常规中小型加工设备的工作台面尺寸，不会超出工作台的有效装夹范围。设计过程中优先考虑了装夹操作的便捷性，上下板之间预留的操作空间可方便操作人员完成工件的取放与调整，立柱与支撑板的连接采用过盈配合加锁紧销的固定方式，长期使用下不会出现导向间隙变大的问题，中心区域的弹性支撑组件可在夹紧过程中提供均匀的支撑力，避免薄壁工件装夹变形。整套夹具的受力路径经过优化，切削过程中产生的径向力可通过四根导向立柱均匀传递到下层安装板，不会出现局部应力集中导致的夹具变形，压紧螺柱采用细牙螺纹设计，压紧力调节精度更高，可根据不同材质的工件调整合适的夹紧力度，既保证装夹稳定性，也避免夹伤工件表面。在实际生产场景中，这类夹具可配合自动化上下料机构使用，上层板的开合行程可适配常规气动或液压驱动组件的安装，无需对原有结构做大幅修改即可升级为自动装夹工位，适配小批量多品种的柔性生产需求。
