卡米瓦50RRa3船用水射流推进装置结构

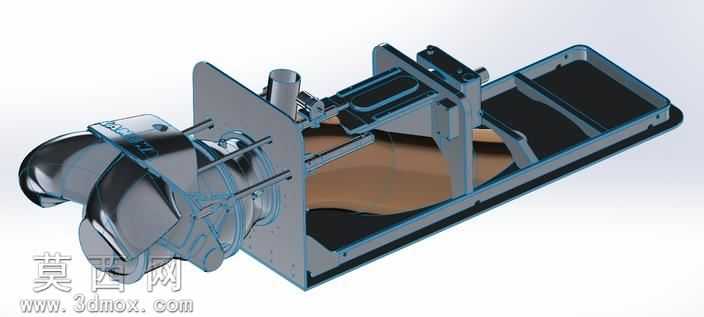

本模型采用三维参数化建模方式完成卡米瓦50RRa3水射流推进装置的全结构还原，建模过程中严格遵循实物的装配逻辑与尺寸比例，对叶轮、导叶体、流道壳体、安装基座、传动连接段等核心部件逐一进行特征构建。叶轮部分通过曲面放样、螺旋扫描结合阵列特征完成叶片的精准造型，还原了叶片的扭曲曲面形态与进水端导圆结构，保证流体过流面的顺滑过渡；导叶段采用实体拉伸结合曲面切除的方式构建整流叶片，匹配叶轮出水角度设计，可有效减少流体旋流损失。流道壳体采用薄壁抽壳特征构建，还原了进水口喇叭口导边、喷口收缩段的渐变截面结构，壳体外部的加强筋、安装法兰通过凸台拉伸与筋特征完成，精准还原了实物的加强结构布局。安装基座采用框架式结构建模，通过型材截面扫描、焊接节点布尔合并完成底座框架的构建，预留了与船体舱段连接的安装孔位、传动系统的避让空间，各连接部位的螺栓孔、定位销孔均通过异形孔向导特征按标准规格生成，还原了真实的装配定位结构。传动连接段还原了输入轴的轴肩、键槽、密封座结构，配套的轴承位、密封槽均按机械设计标准构建，可直观展示动力从输入轴传递到叶轮的传动路径。模型在渲染阶段采用金属材质赋予叶轮、传动轴等运动部件，模拟不锈钢材质的金属反光与表面粗糙度，壳体部分采用哑光金属漆材质区分内外表面，流道内部通过半透明材质展示内部流道走向，基座框架采用结构钢材质还原工业装备的厚重质感。设计过程中优先保证装配干涉检查的合理性，所有运动部件预留了合理的转动间隙，静止部件之间的连接面完全贴合，既还原了水射流装置的外部安装形态，也完整呈现了内部过流通道与动力传递的核心结构，可用于船舶推进系统的结构展示、原理教学以及改装设计的参考依据，清晰展现了喷水推进装置从进水、加压到喷射出水的完整结构逻辑。
