商用拖挂式工具运载拖车结构设计

　　这款拖挂式运载设备主要面向商用户外作业场景设计，可适配园林养护、小型工程维保、户外设备转运等多种作业需求，最常见的搭配是挂载在乘用车辆或小型作业机具后方，跟随作业班组转场，解决零散工具、附属配件的随行运载问题。不同于常规货运挂车，这款拖车的设计核心偏向作业工具的随队存储，而非大宗货物转运，因此在结构设计上优先考虑了储物空间的规整性、户外停放的防护性以及拖挂行驶的稳定性。

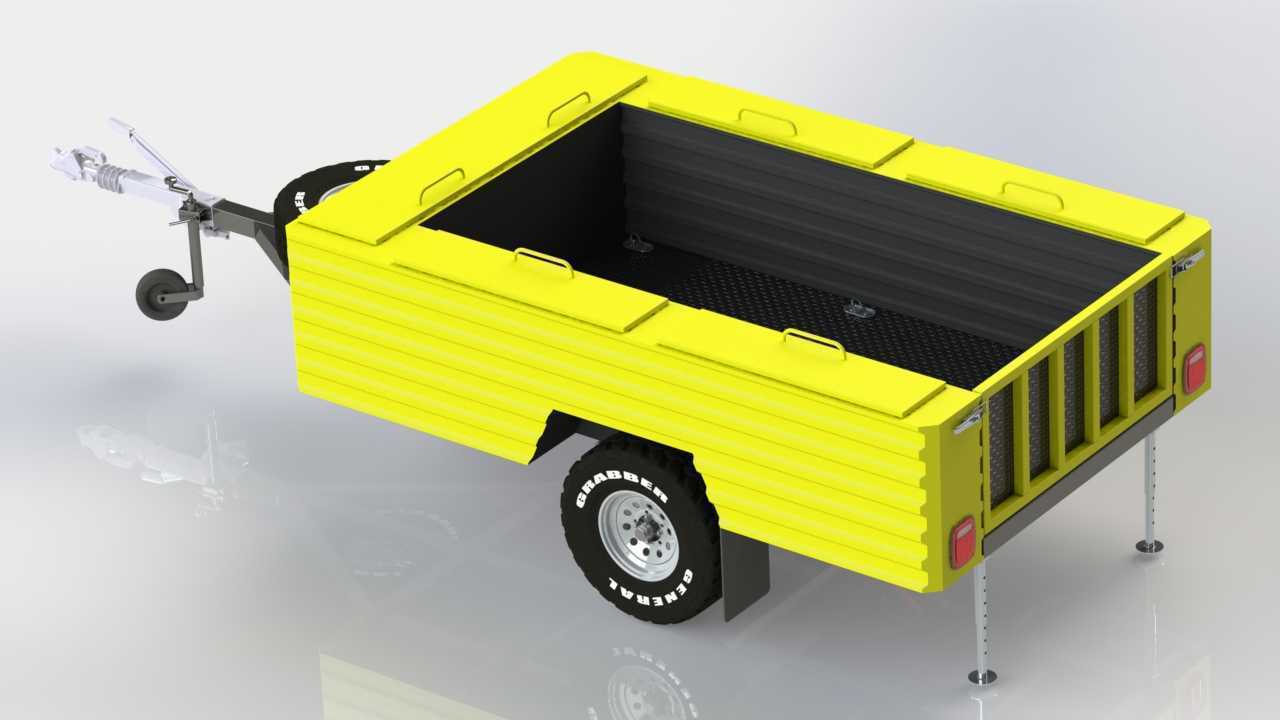

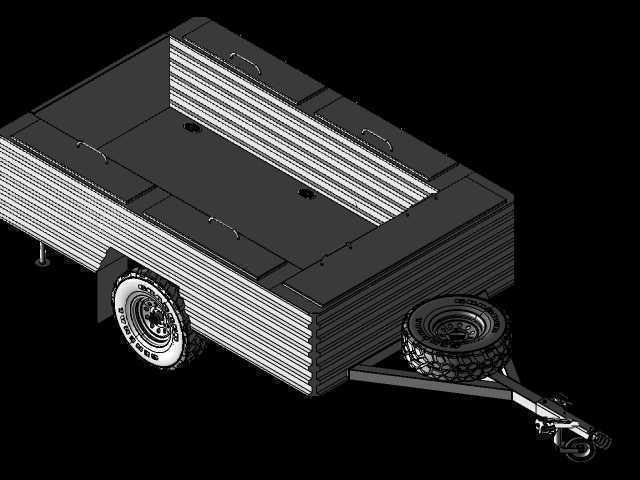

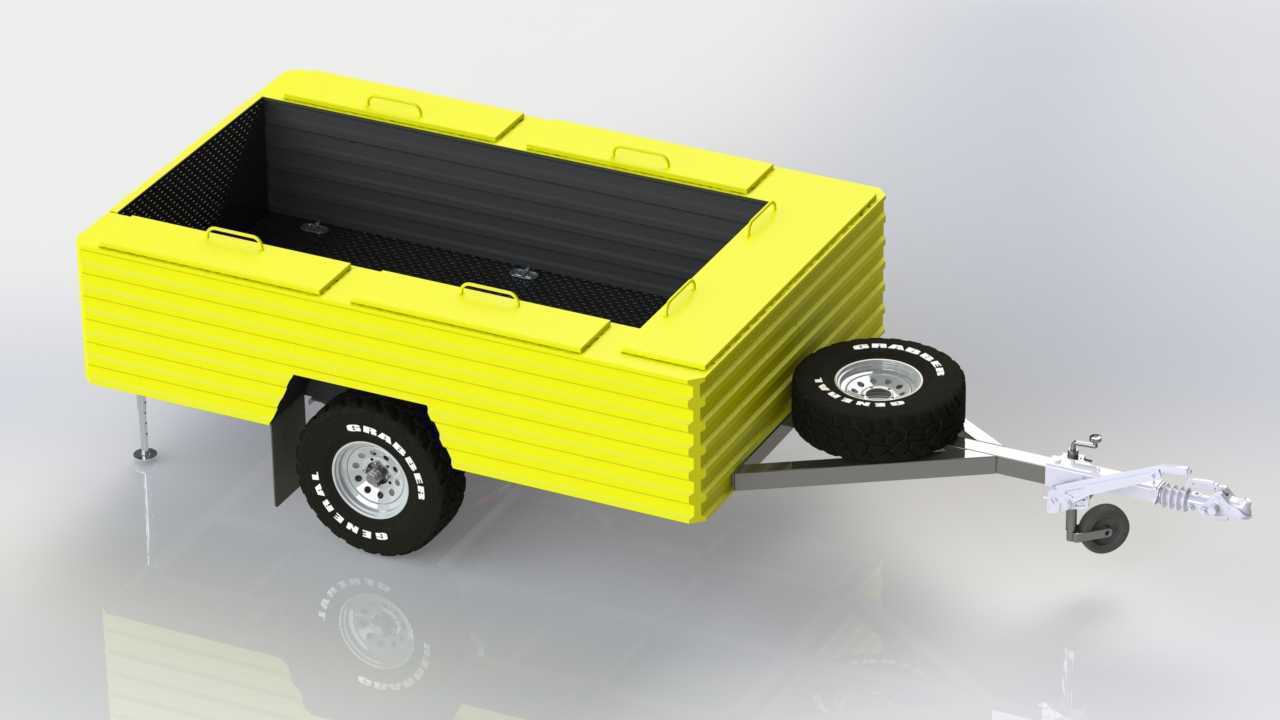

　　从整体结构来看，货箱部分采用分层叠压式的厢体结构，厢壁为多段拼接的波纹式加强结构，既可以降低整备质量，又能提升厢体的抗形变能力，在户外非铺装路面拖行时，能够承受路面颠簸带来的交变载荷，避免厢体出现焊缝开裂或板材变形的问题。货箱内部做了全封闭的内衬设计，内衬采用防滑耐磨的纹理结构，一方面可以避免放置的工具在行驶过程中出现滑移碰撞，另一方面也能阻挡雨天行驶时路面积水、泥沙渗入货箱内部，保护存放的精密机具或纸质作业资料。货箱顶部设置了多组分体式翻盖，翻盖边缘带有密封胶条结构，不需要完全打开整个货箱顶盖就可以取放不同区域的工具，减少户外作业时雨水、落叶进入货箱的概率，翻盖表面集成了嵌入式提手，提手做了下沉式设计，不会突出厢体表面，避免拖行过程中被路边灌木剐蹭损坏。

　　行走系统部分采用单轴双轮的布局，匹配大花纹的越野型轮胎，轮胎上方设置了弧形挡泥板，挡泥板与厢体采用螺栓刚性连接，可阻挡车轮带起的碎石击打厢体外壁。轮组的轴承座采用密封式结构，适配长时间户外低速拖行的工况，不需要频繁加注润滑脂就能维持稳定运转。在牵引架的上方设置了专用的备胎固定位，可固定同规格的备用轮胎，解决偏远作业区域轮胎损坏后无法及时更换的问题。牵引连接部分采用通用型的球头牵引结构，搭配撞击式制动联动装置，当牵引车制动减速时，拖车的惯性会触发制动结构，自动对轮组施加制动力，避免高速拖行时出现拖车推头、甩尾的风险；牵引架末端还设置了可折叠的支撑支腿，当拖车与牵引车分离时，支腿可放下支撑地面，维持拖车的水平停放状态，避免厢体前倾导致工具从货箱前部滑落，支腿底部带有可调高度的脚垫，可在不平整的停放场地调整支腿高度，保证厢体始终处于水平状态。

　　在安装边界的设计上，这款拖车的整体宽度控制在常规乘用车辆的宽度范围内，拖行时不会超出牵引车的后视镜视野范围，不需要额外加装加宽后视镜就能获得完整的侧方视野；牵引架的长度经过匹配计算，拖行转向时，拖车前轮（此处为牵引端小支撑轮收起状态）不会与牵引车的后保险杠发生干涉，即使是牵引车打满方向的极限转向角度，也能保证拖车与牵引车之间留有足够的安全间隙，不会出现碰撞剐蹭。货箱的离地间隙设置兼顾了通过性与装卸便利性，既能够在坑洼的非铺装路面通行时避免货箱底部托底，也能让作业人员站在地面就可以方便地取放货箱内的工具，不需要额外攀爬台阶。

　　从实际使用的角度来看，这款拖车的储物空间做了分区规划的预留，货箱内部可根据作业需求加装分隔板，将空间划分为不同尺寸的储物格，分别放置手动工具、小型动力设备、耗材配件等不同类别的作业物资，避免不同类型的工具混放导致的磕碰损坏。厢体外部采用亮黄色的高可见度涂装，在道路行驶时可以提升后方车辆的识别度，降低追尾风险；涂装表面做了抗紫外线处理，长期在户外暴晒也不会出现明显的褪色或漆层脱落问题，适配户外长期停放、频繁转场的使用需求。不同于重型货运挂车，这款拖车的整备质量控制在轻型拖挂的范围内，普通家用乘用车就可以合法牵引，不需要专用的牵引车辆，对于小型作业班组来说，使用门槛更低，转场灵活性更强，能够覆盖从社区园林养护到小型户外工程作业的多种工具转运需求，解决作业人员往返取送工具的时间损耗，提升户外作业的整体效率。
