复古蒸汽动力内河观光轮船三维结构

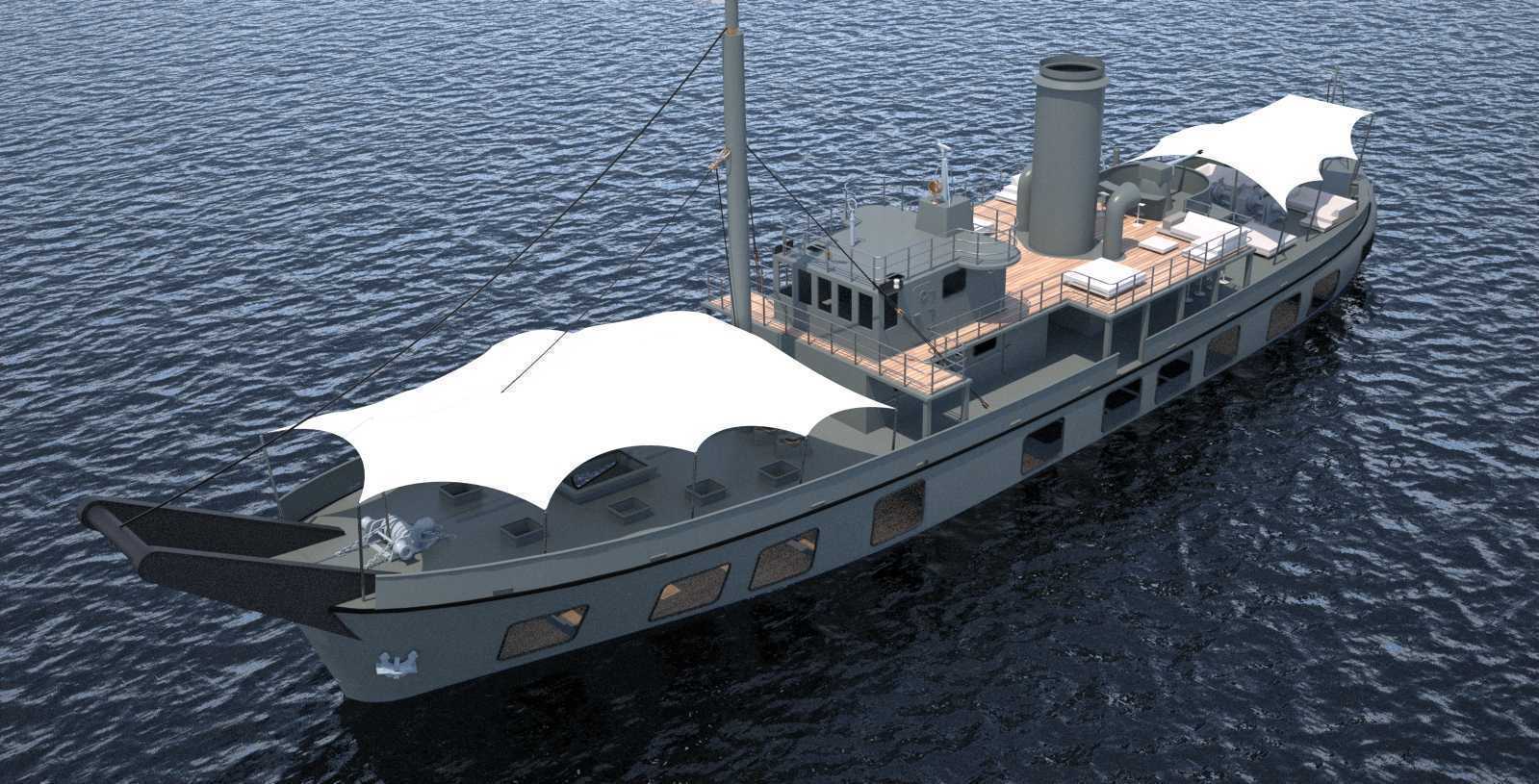

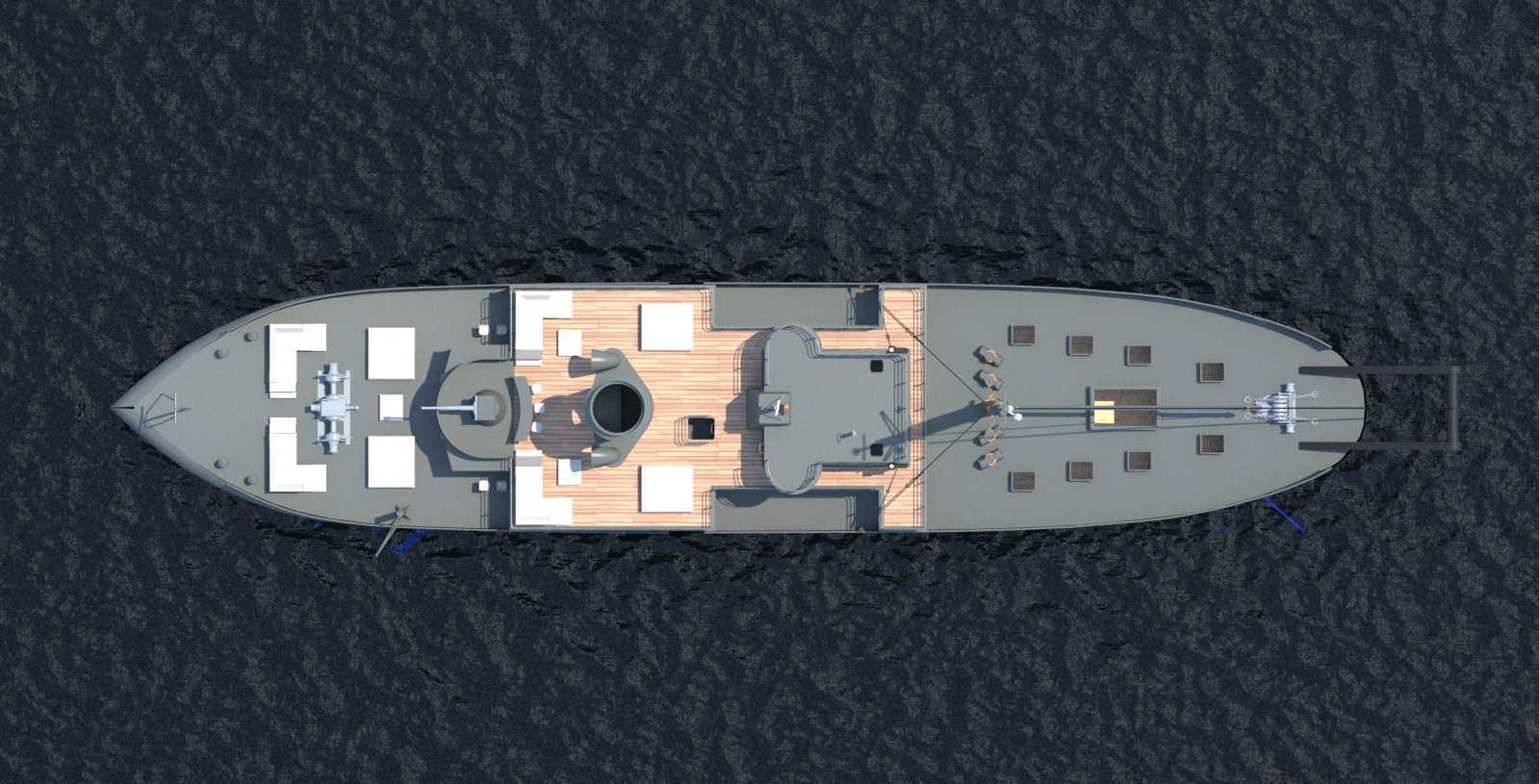

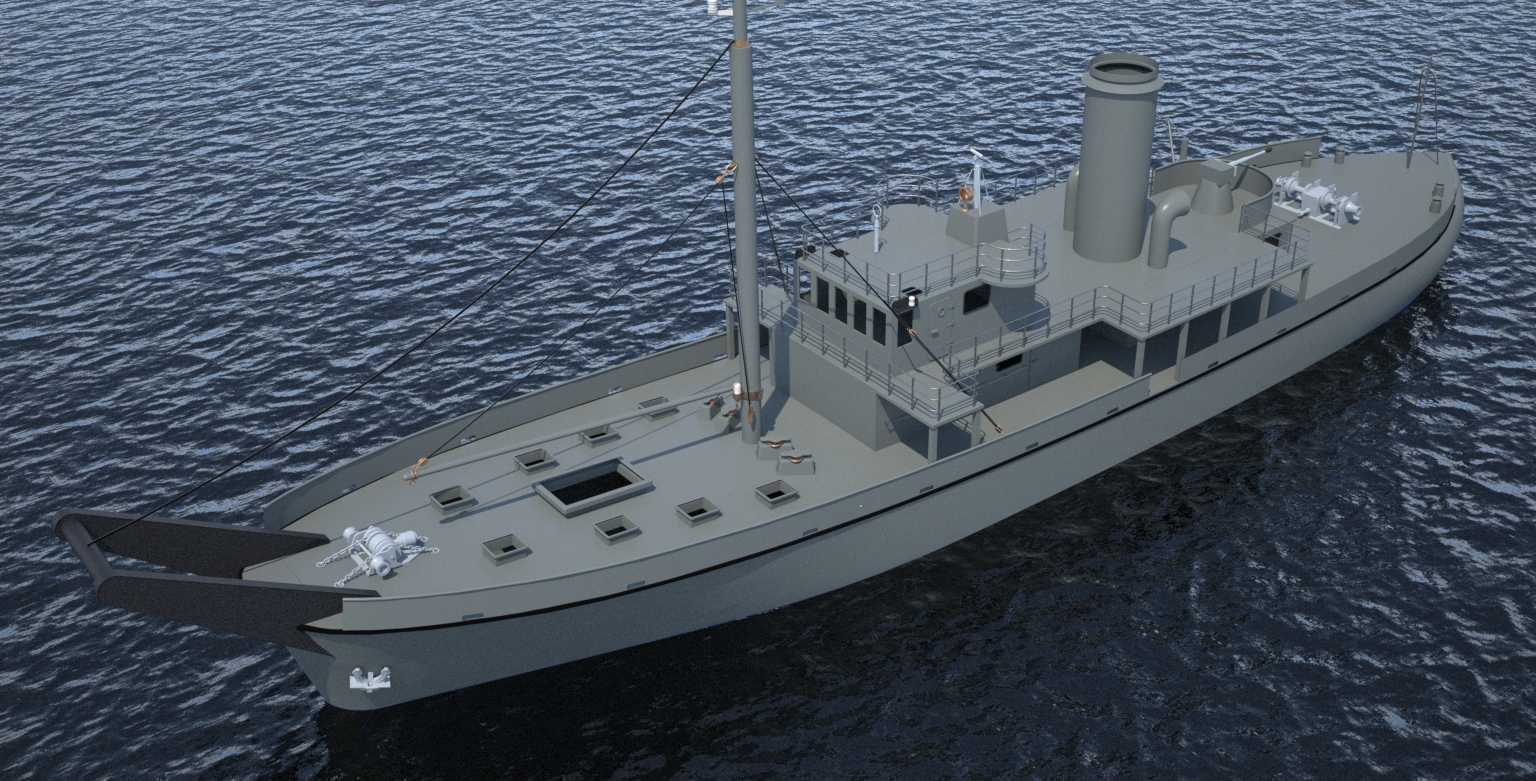

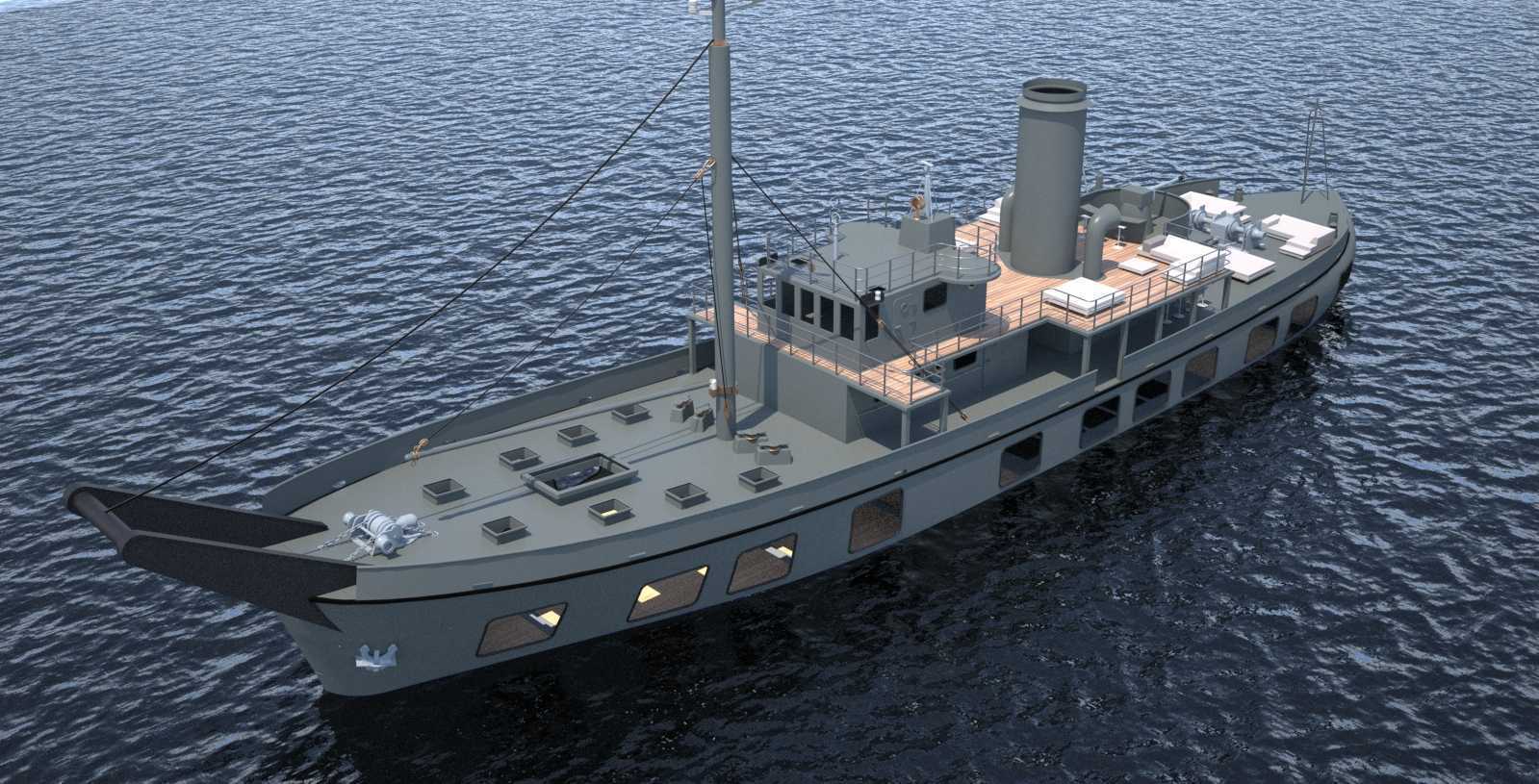

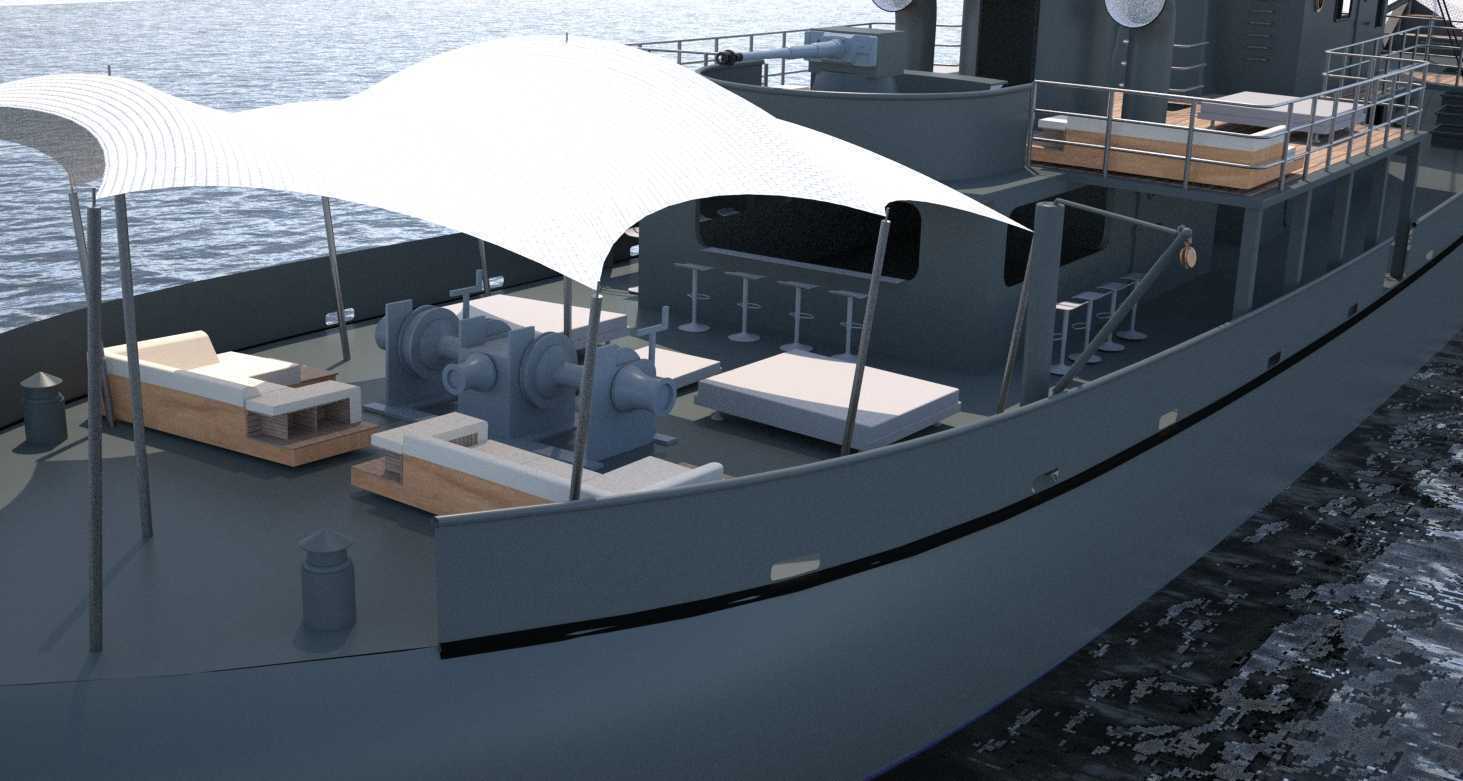

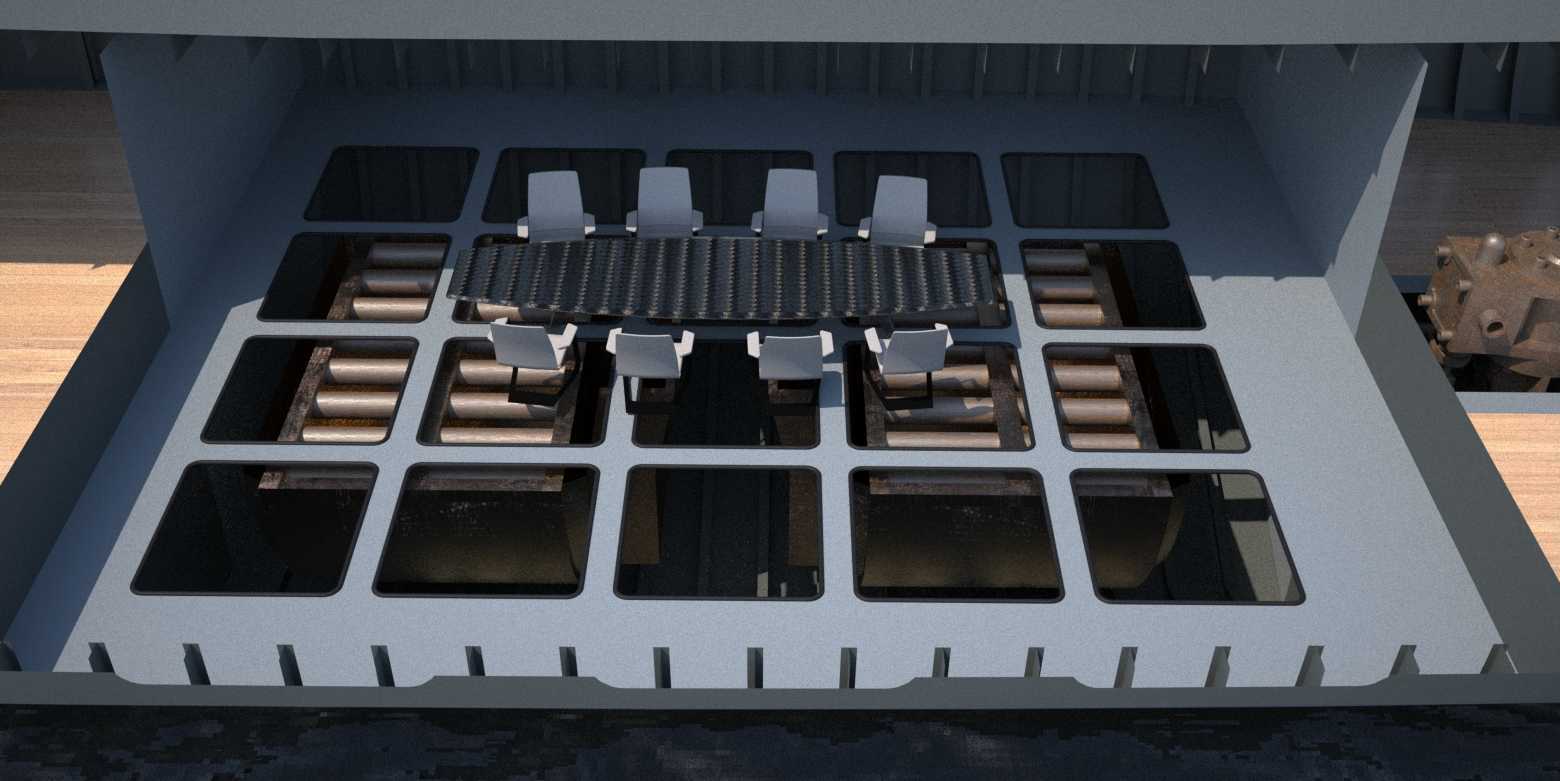

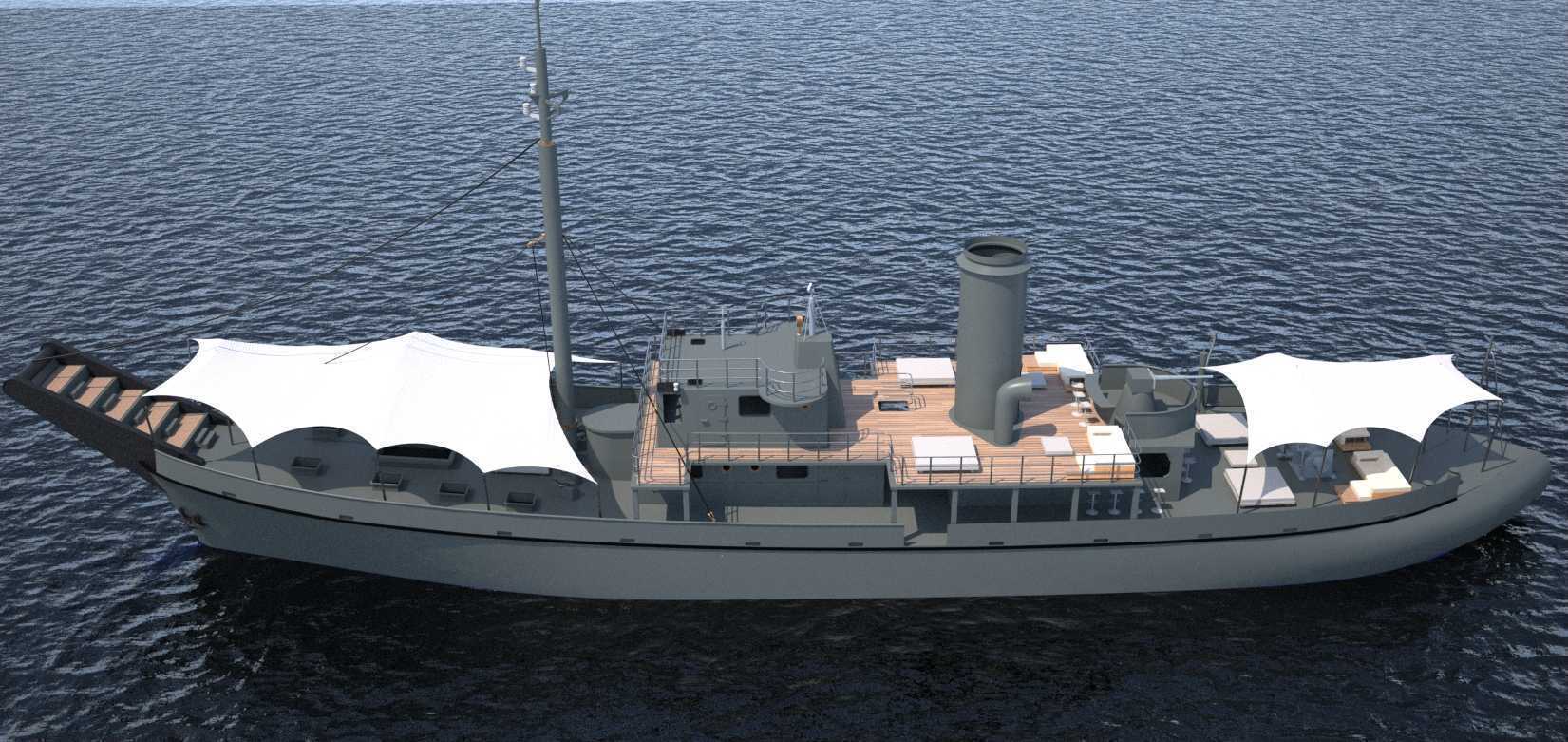

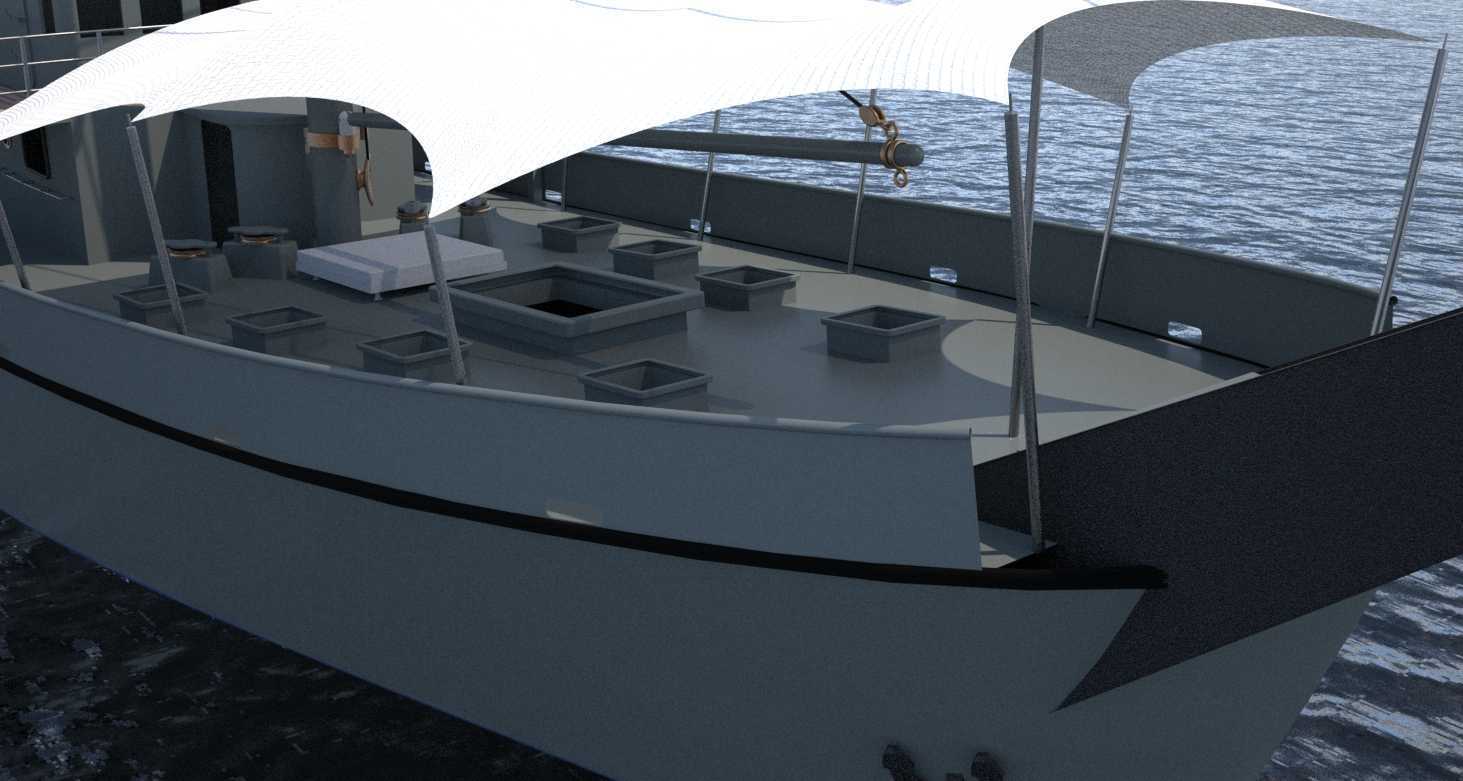

　　该船舶三维结构还原了早期蒸汽动力内河船舶的整体布局，建模过程中优先考虑了内河通航场景的适配性，针对近岸浅水区航行的吃水限制做了结构优化，船体线型采用圆舭短首楼设计，首柱前倾角度适配内河常见的浪涌冲击工况，减少低速航行时的首浪上拍情况，船尾采用巡洋舰式尾型，提升舵效响应速度，适配狭窄河道的转向需求。从功能分区来看，主甲板区域预留了完整的功能改造空间，原始结构中主甲板中部设置的方形开口为原船货舱通道，在改造为滨水休闲业态的场景下，可直接封闭后铺设装饰面层，作为露天休闲区域使用；甲板周边的带缆桩、导缆孔等系泊构件均按照实际内河系泊受力标准做了结构预留，单个带缆桩的基座与甲板强横梁直接连接，可承受3吨以内的系泊拉力，

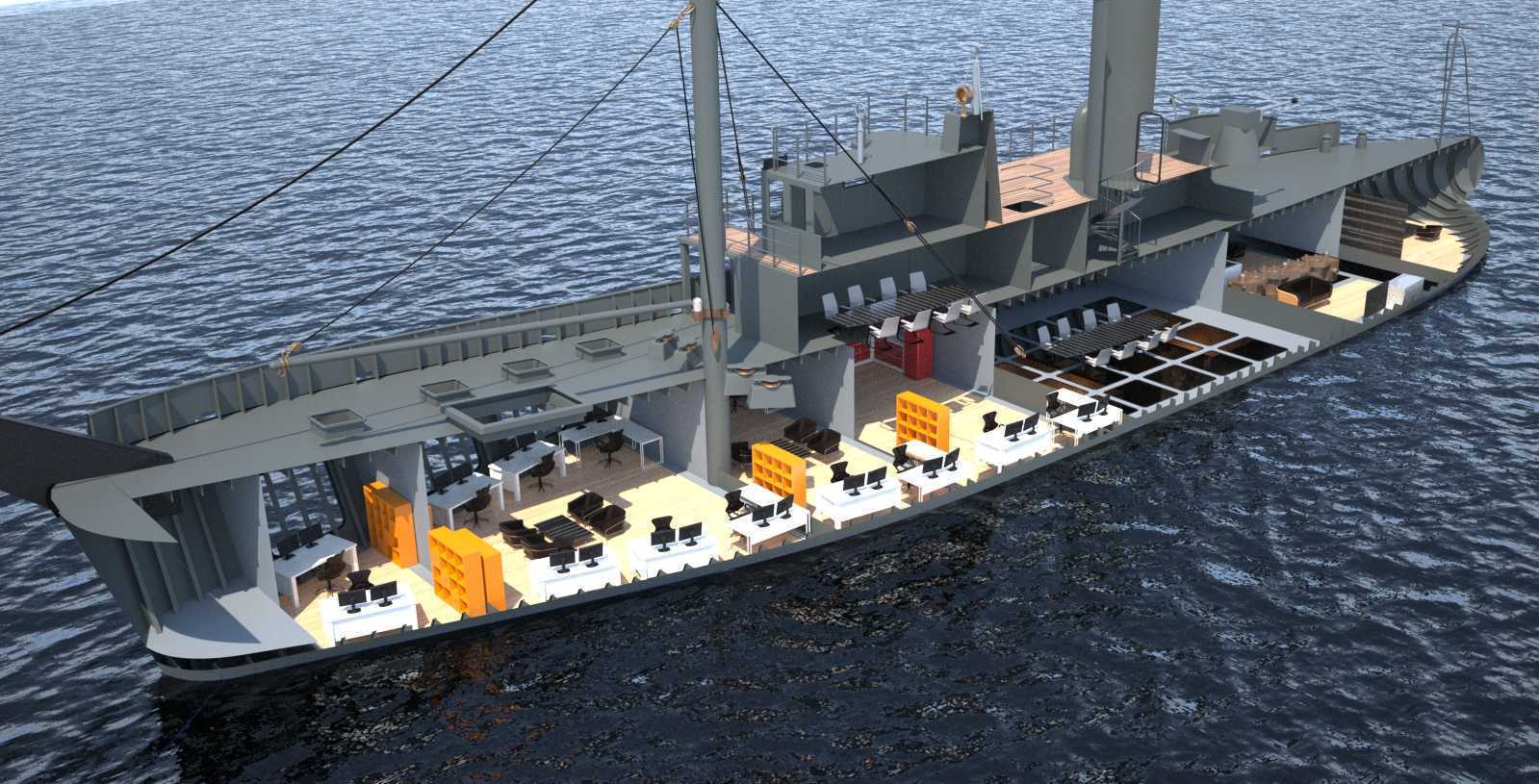

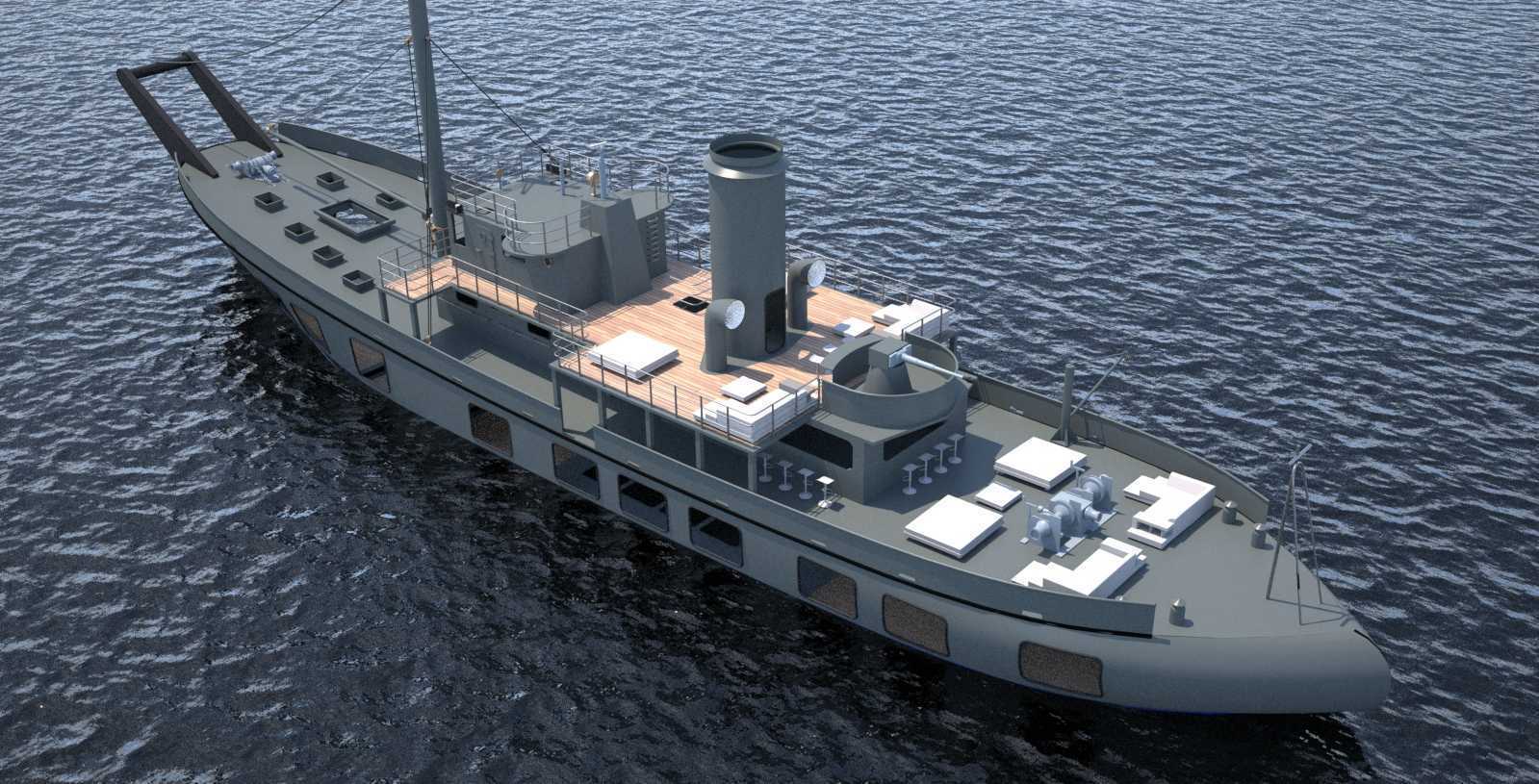

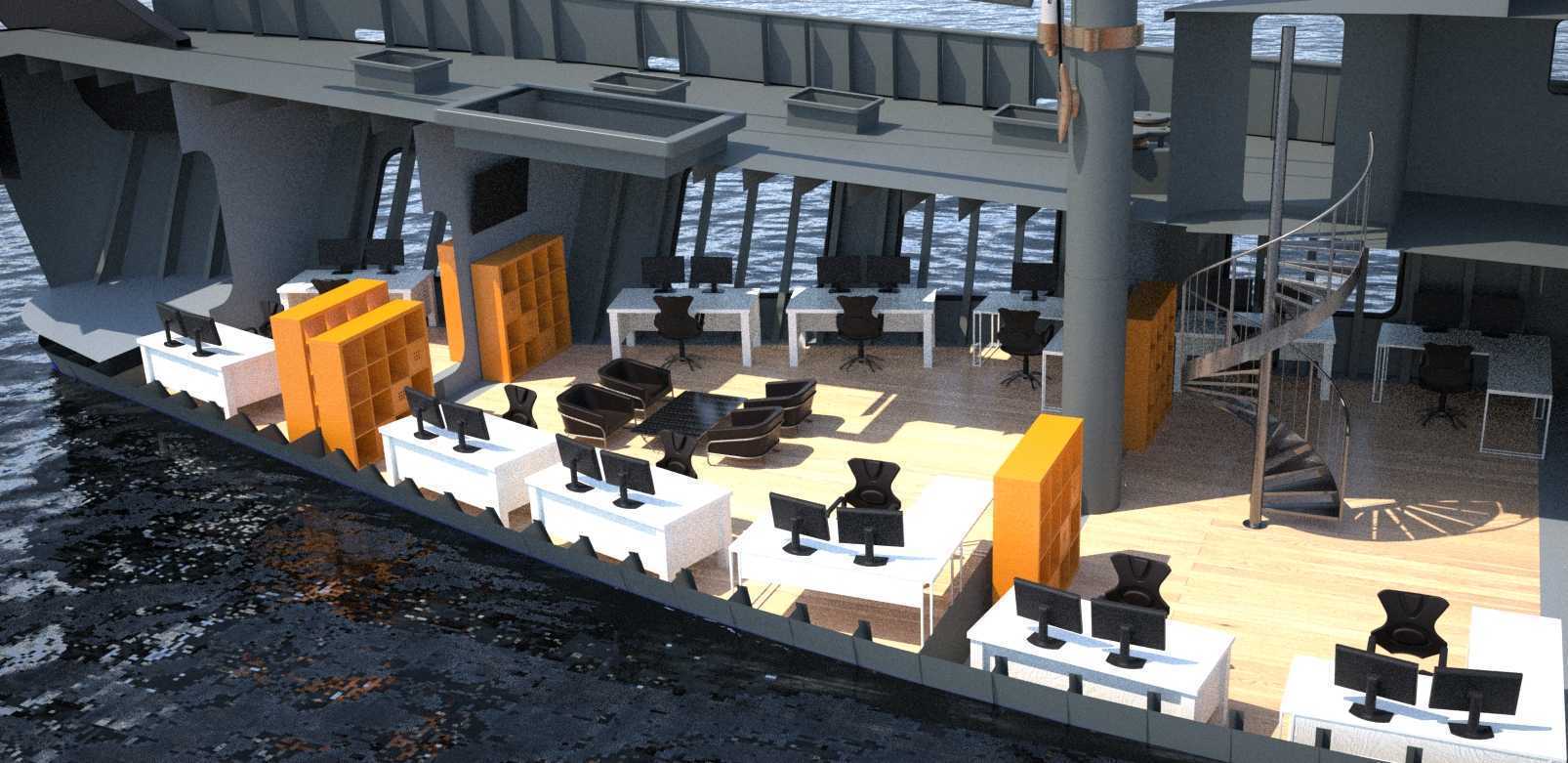

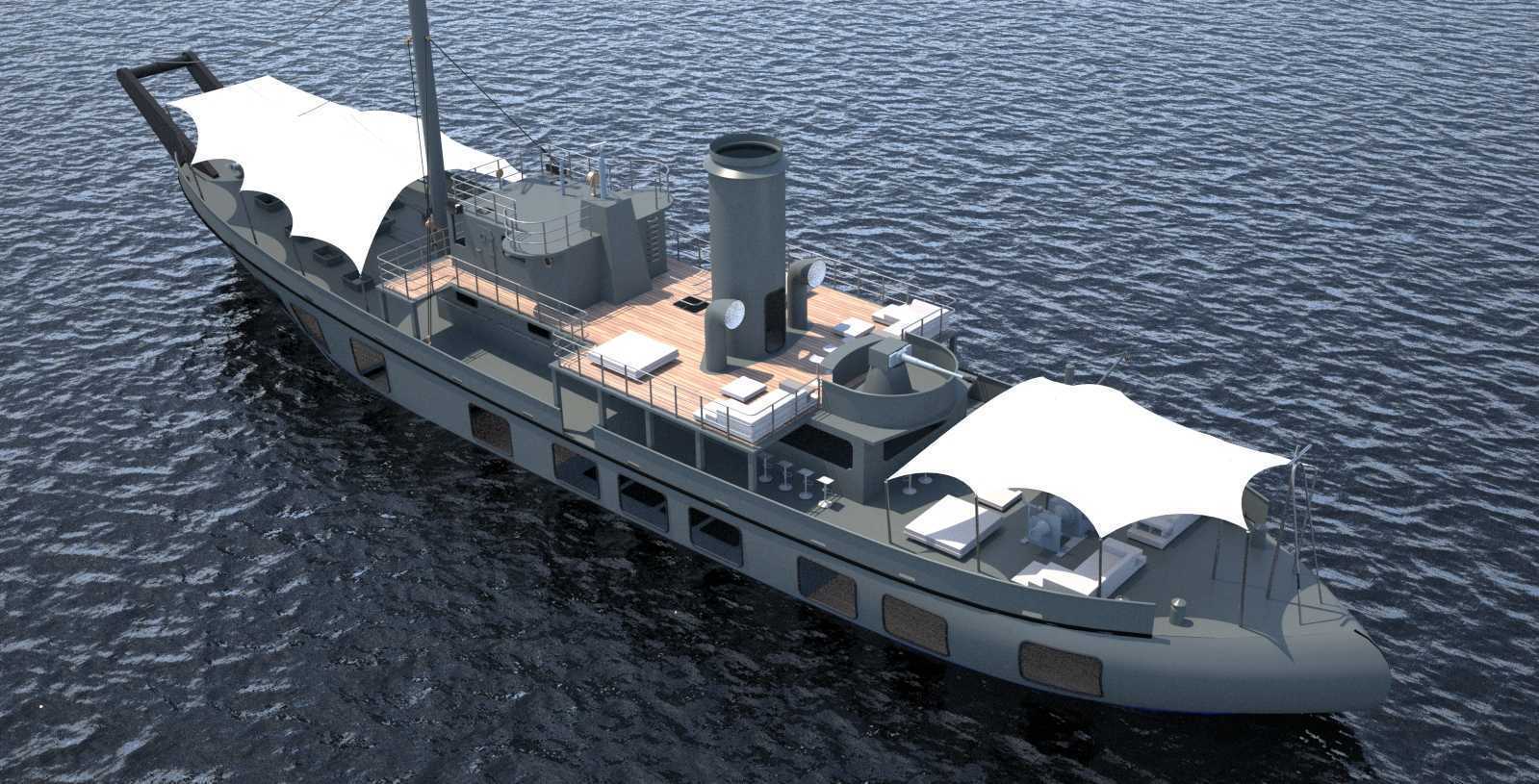

　　满足码头靠泊的实际受力需求。上层建筑部分采用单烟囱中置布局，烟囱外围设置了防护格栅结构，避免人员误触高温表面，上层建筑内部的舱室划分按照功能需求做了模块化拆分，驾驶室位于上层建筑前部，舷窗位置的视线高度按照1.7米标准人体站姿做了校核，可覆盖船首前方15米至无穷远的视野范围，满足内河航行的瞭望需求；驾驶室后方的舱室可根据使用需求改造为休闲空间、服务吧台或者小型功能舱室，舱壁预留了管线穿行的通孔，方便后期水电管线的布设。动力系统部分，模型还原了单蒸汽动力机组的安装位置，主机基座与船体底部的双层底结构直接焊接，双层底高度设置为450毫米，既可以作为压载水舱调整船舶浮态，也可以存储燃油、淡水等航行物资，螺旋桨采用三叶定距桨，

　　直径适配船体吃水深度，在浅水区航行时不会触碰河床，舵叶采用悬挂式平衡舵，舵杆直径按照内河船舶舵系计算标准做了选型，转舵扭矩适配小型液压舵机的输出参数，不需要额外加装舵机放大机构。从安装边界来看，该船型的总宽度控制在6米以内，总长度控制在32米以内，吃水深度控制在1.8米，可适配国内绝大多数内河观光航道的通航限制，也可以停靠在现有内河客运码头的标准泊位，不需要对码头靠泊设施做额外改造；甲板面的载荷按照每平方米200公斤的均布载荷做了结构加强，可容纳80-100人同时在甲板活动，满足观光运营的人员承载需求。建模过程中对船体的外板接缝、肋骨间距都做了还原，肋骨间距按照600毫米设置，符合小型钢质船舶的结构规范，

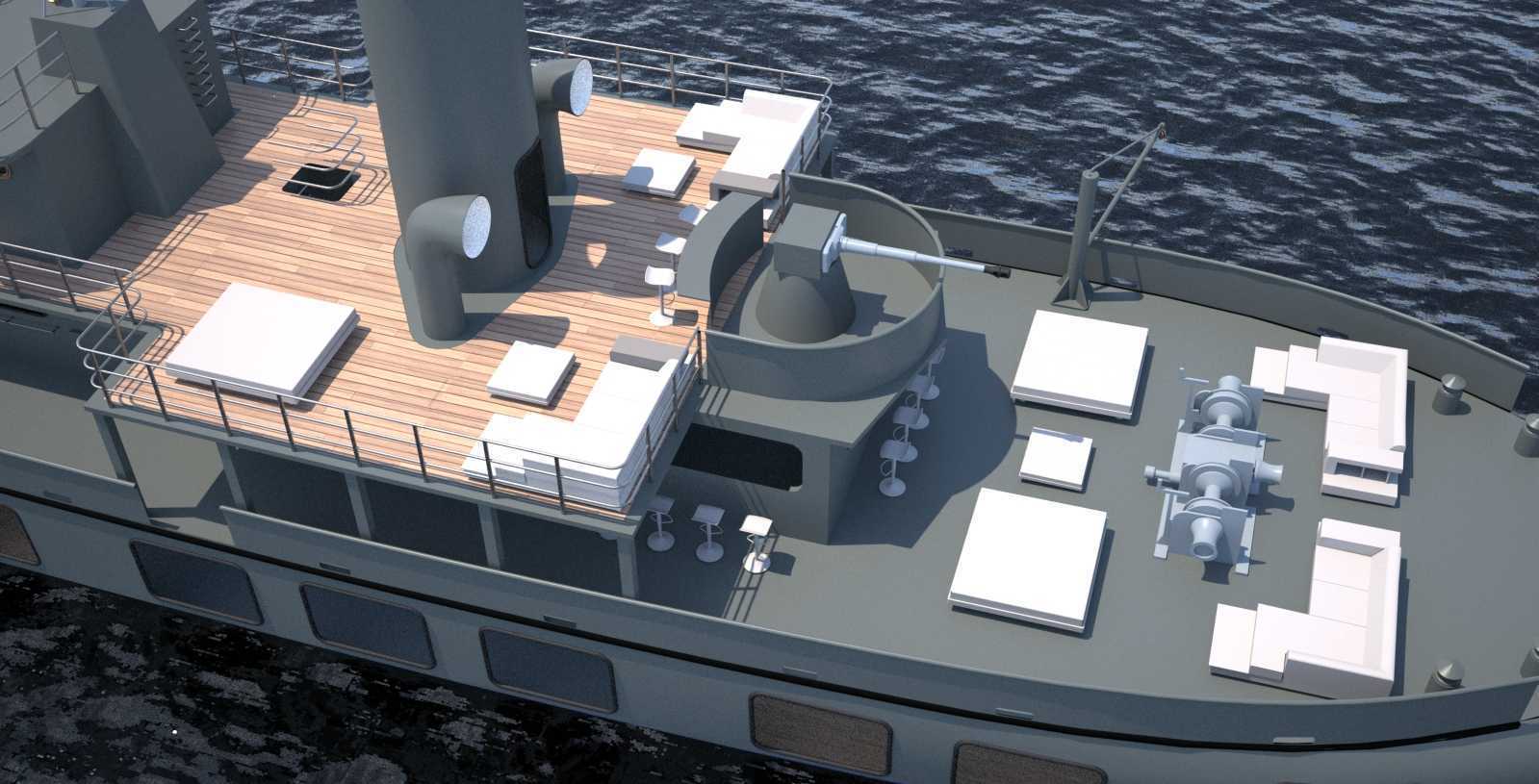

　　外板厚度根据不同区域做了区分，船首外板加厚2毫米，应对靠泊时的碰撞冲击，船底外板做了防腐蚀余量的预留，适配内河淡水环境的长期使用需求；甲板上的锚机、绞盘等甲板机械都做了结构简化但保留了安装接口，后期如果需要做更细化的设备建模，可以直接在现有基座位置替换对应模型，不需要调整船体主体结构。上层建筑的门窗位置都预留了安装槽，可直接加装标准船用门窗构件，舷窗采用圆形标准舷窗尺寸，直径300毫米，符合内河船舶的舷窗规范，不需要额外定制构件；船首的锚设备按照霍尔锚做了结构预留，锚链舱位于首尖舱后方，锚链长度按照3节预留，满足内河锚泊的抓力需求。
