适配22mm导轨的30mm镜环示波器安装座

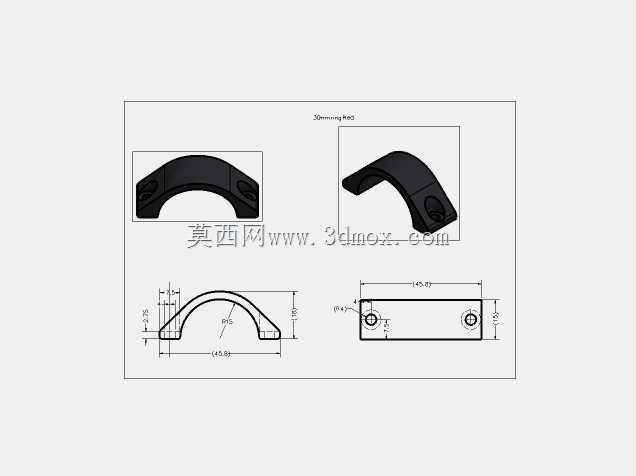

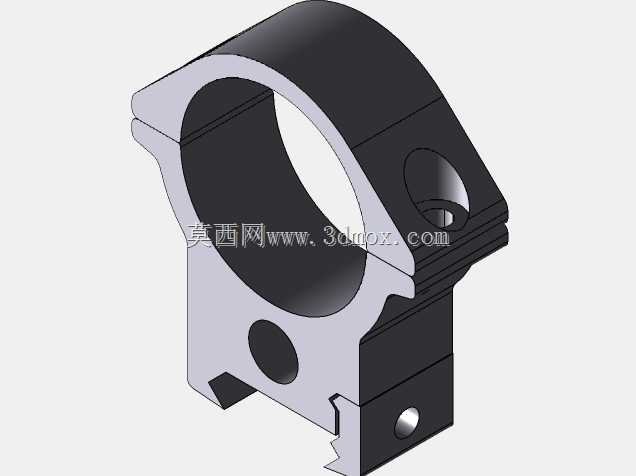

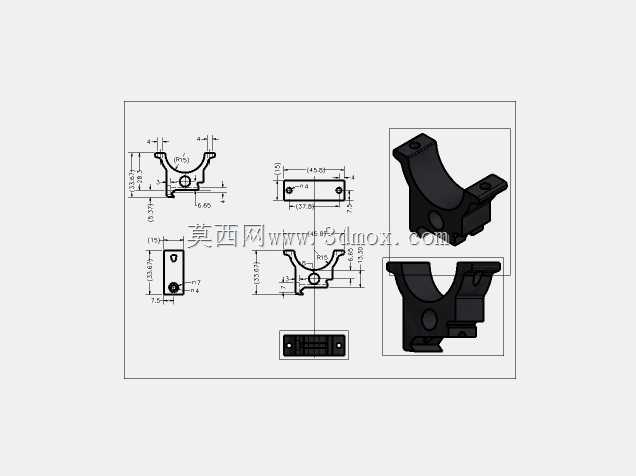

这款安装座的核心适配逻辑围绕战术导轨外设扩展场景设计，主要解决小尺寸观测类外设与标准战术导轨的刚性连接问题，日常多用于户外勘测、战术演练场景下的小型示波器、观测瞄具的快速挂载，相比传统捆扎、胶粘的固定方式，夹持式结构能保证设备在设备移动、产生小幅振动的工况下不会出现偏移、松脱，保证观测数据读取的稳定性。从结构设计来看，整体采用上下对合的抱夹结构，上半部分为30mm内径的圆弧夹持腔，腔体内壁做了微小的倒角处理，避免装夹时刮伤被固定设备的外壳，夹持腔侧边预留了紧定螺钉安装孔，装入设备后拧入紧定螺钉即可完成周向固定，防止设备在环内转动；下半部分为标准皮卡汀尼导轨适配卡槽，卡槽尺寸严格匹配22mm宽度的通用战术导轨，卡槽侧边同样设置了锁紧螺钉孔，拧紧后可将整个安装座牢牢锁定在导轨的任意槽位，不需要额外加工转接件，拆装全程只需要通用内六角扳手即可完成，不需要专用工装。设计过程中特意控制了安装座的整体外轮廓尺寸，夹持环的外径控制在合理范围，不会遮挡周边其他外设的安装空间，上下抱合的分型面设置在夹持环水平中线位置，装配时不需要将被固定设备从端部穿入，可直接掰开上半部分将设备放入腔体后再拧合连接螺钉，大幅提升了现场装配的效率，尤其是针对两端带有接线、接头的示波器类设备，这种对开式结构不需要提前拆卸设备端的连接线就能完成装夹。安装边界方面，下半部分导轨卡槽的卡入深度做了冗余设计，即使导轨表面存在轻微的加工公差、或是附着少量灰尘污渍，也能顺利卡入并完成锁紧，不会出现卡滞、锁不紧的问题；夹持环的轴向长度经过反复校核，既保证了足够的夹持接触面积，避免夹持力集中压伤设备外壳，又不会过长导致设备两端的接线空间被占用，紧定螺钉的端部做了钝化处理，不会因为顶紧力过大在设备外壳留下压痕。整个零件的壁厚分布做了针对性优化，夹持受力部位的壁厚适当加厚，保证夹持刚度，非受力区域做了减重槽设计，在不降低整体结构强度的前提下尽可能控制自重，避免挂载后增加前端设备的整体负重，影响使用时的操作手感。
