直流12V100RPM齿轮箱减速电机结构

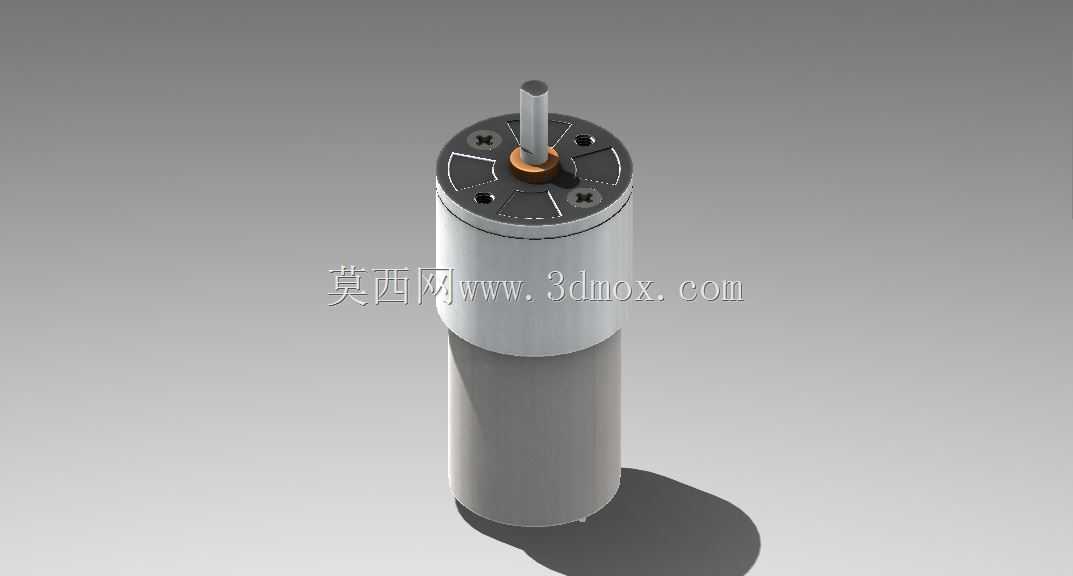

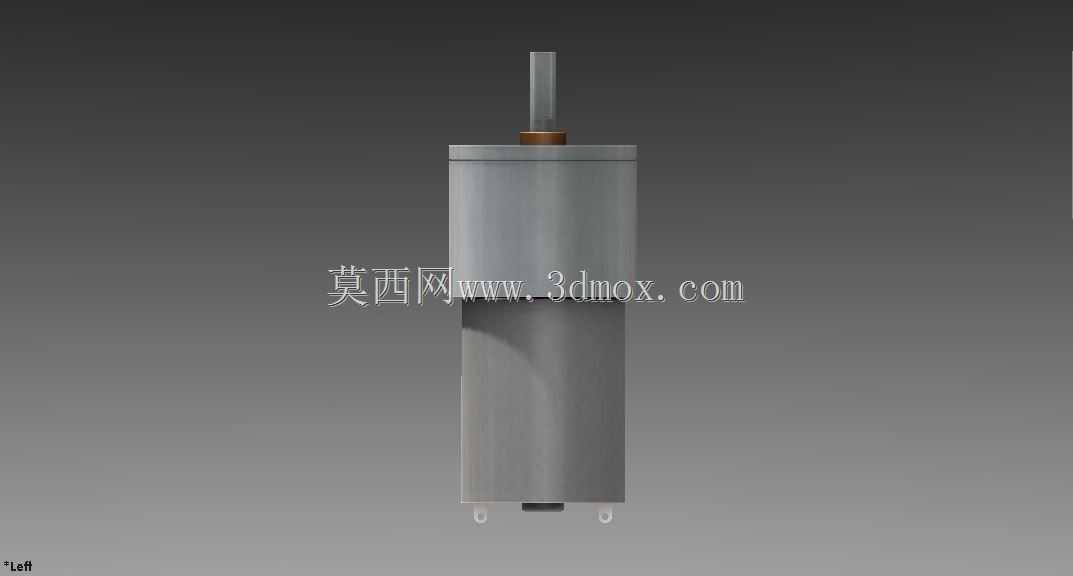

这款齿轮箱电机常被用于小型自动化执行机构、智能小家电传动端、小型输送线驱动单元、电动开窗器、自动售货机出货机构这类对输出转速、扭矩有明确要求的低负载传动场景，区别于直驱直流电机，它通过内置齿轮组完成减速增扭，能在12V直流供电下稳定输出100转每分钟的额定转速，适配多数低压直流供电的民用、小型工业设备需求。从结构设计逻辑来看，整机采用同轴式布局，输出轴与电机转子轴线重合，能最大程度压缩径向安装尺寸，适配安装空间局促的设备内腔；上部为齿轮减速腔，下部为直流驱动电机本体，两段式壳体通过止口定位配合螺丝锁紧，既保证齿轮啮合的同轴度精度，也方便后期拆解维护齿轮组、更换润滑脂。输出端采用金属出轴，轴端做了扁位设计，能直接与同步轮、摇臂、驱动辊等负载件配合，避免传动过程中出现轴孔打滑的问题；齿轮腔端盖预留了多个对称安装孔位，可通过螺丝直接固定在设备安装板上，安装孔的节圆尺寸做了标准化适配，能兼容多数常规小型减速电机的安装位，替换原有同规格电机时无需重新加工安装孔位。设计过程中优先考虑了传动平稳性，齿轮组采用多级直齿啮合方案，每级齿轮的传动比分配经过扭矩校核，避免单级传动比过大导致的齿轮齿面应力集中问题，同时齿轮腔预留了润滑脂存储空间，能保证长期运转下齿面的润滑状态，降低运转噪音与齿面磨损。整机外形为圆柱式结构，下部电机壳体直径大于上部齿轮箱壳体，安装时需注意预留径向避让空间，输出轴的轴向伸出长度经过匹配设计，既保证负载安装的配合长度，也不会因为轴伸过长导致径向跳动量超标；出线端从电机尾部引出，布线时可顺着设备壳体走线槽排布，避免与运动部件产生干涉。在设备选型适配时，可直接根据安装孔位、输出轴尺寸、额定转速扭矩参数匹配，这类减速电机的输出扭矩相比同电压直驱电机有明显提升，能直接驱动低转速大扭矩的负载端，无需额外加装外置减速机构，能有效简化设备整体的传动结构，减少装配环节的零件数量，提升设备整体的可靠性。建模过程中对齿轮啮合间隙、壳体配合公差、轴系的支撑定位都做了还原，能直接用于设备整体装配的干涉检查、传动路径模拟，也可作为同类型电机选型时的安装尺寸参考，帮助结构设计人员在方案阶段就完成安装空间的预留、传动配合的校核，减少后期打样阶段的结构修改次数。
