Nema17规格步进电机结构设计

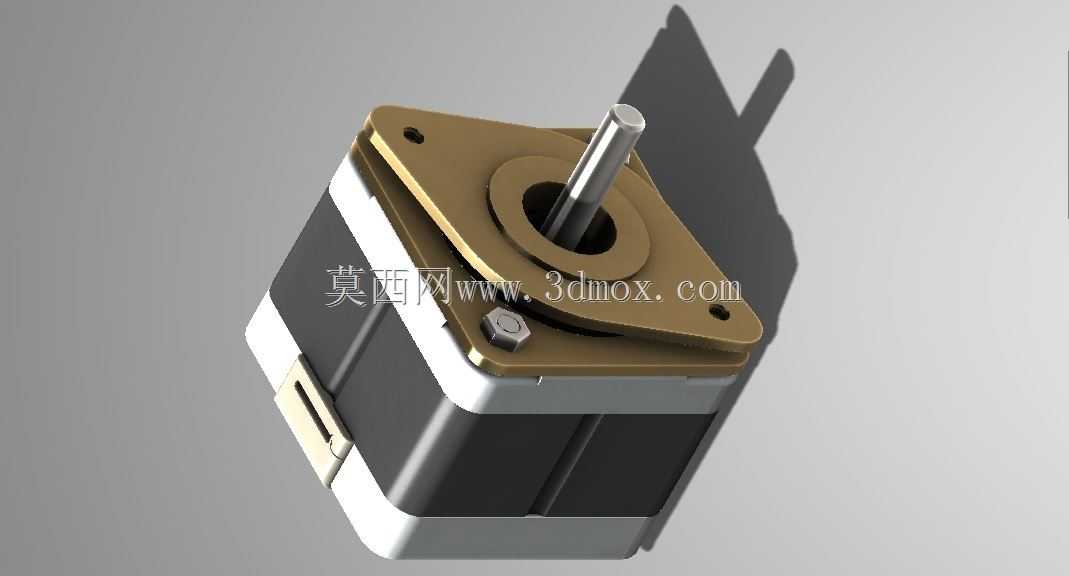

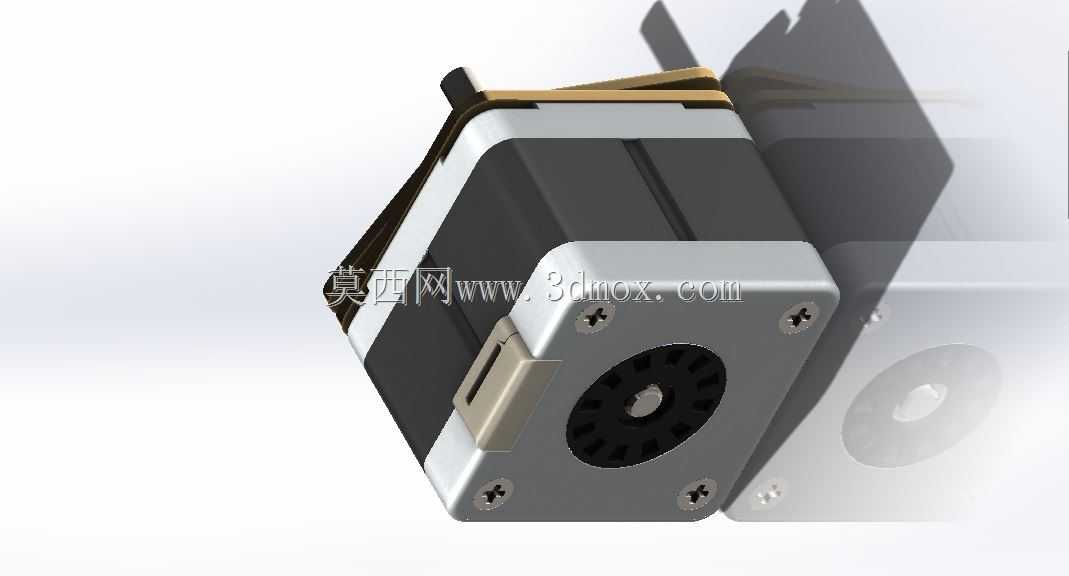

在桌面级自动化设备、小型数控雕铣装置、3D打印运动轴驱动这类对安装空间有严格限制的场景里，Nema17规格的步进电机一直是选型清单里的高频选项。做这类小规格步进电机的结构设计时，首先要卡准安装法兰的边界尺寸，这类电机的安装孔位采用行业通用的对称布局，法兰端面的定位凸台尺寸要和常见的电机安装座、同步轮安装基准做公差匹配，避免装配时出现同轴度偏差导致的轴系跳动。从结构组成来看，电机本体的定子绕组封装在方形金属壳体内，外壳做了折边包胶处理，既可以提升绕组的防护能力，也能在设备运行时辅助散出绕组产生的热量。输出轴采用标准直径的光轴设计，轴端没有做键槽，适配小型同步轮、联轴器的抱紧式安装，这种设计在小扭矩输出场景下足够可靠，也能降低轴加工的成本。前端的安装法兰采用硬质金属材质，表面做了防锈处理，四个安装沉孔的深度经过测算，既保证螺丝锁紧后不会突出法兰平面影响安装贴合度，也不会因为孔深过深穿透法兰内部影响定子的固定结构。设计时还要考虑出线端的位置，这款模型的出线座设置在壳体侧面靠下的位置，出线方向垂直于电机轴，在紧凑安装空间里可以避免线缆和运动部件发生干涉，同时出线座做了限位结构，防止设备运行时的振动拉扯线缆导致接线松脱。实际选型应用时，这类电机的机身长度和输出扭矩直接相关，这款模型的机身段长度适配常规0.4N·m左右的扭矩输出，足够驱动单轴负载在5kg以内的直线运动模组，在桌面点胶机、小型传送带分拣工位、自动锁螺丝机的单轴驱动场景里，不需要额外加装减速箱就能满足运动精度要求。做三维建模时，要把电机本体的各个倒角、安装孔的沉头深度、输出轴的伸出长度都做精准还原，尤其是法兰端面和输出轴的垂直公差，在做装配仿真时直接影响后续传动部件的装配精度，如果模型的安装基准面做的有偏差，导入设备总装时会出现虚拟装配干涉，导致后续出工程图时的尺寸链计算出错。另外电机尾部的端盖结构也做了细节还原，端盖和壳体的配合采用止口定位，装配时不需要额外做定位治具就能保证端盖和定子的同轴度，端盖上预留的固定孔位也和壳体上的凸柱一一对应，方便生产时的快速组装。这类小步进电机的应用场景里，很多时候会搭配减震垫使用，所以建模时法兰端面的平面度要按实际加工精度做设定，避免加了减震垫之后安装出现歪斜。
