黄铜材质微型手持加农炮结构设计

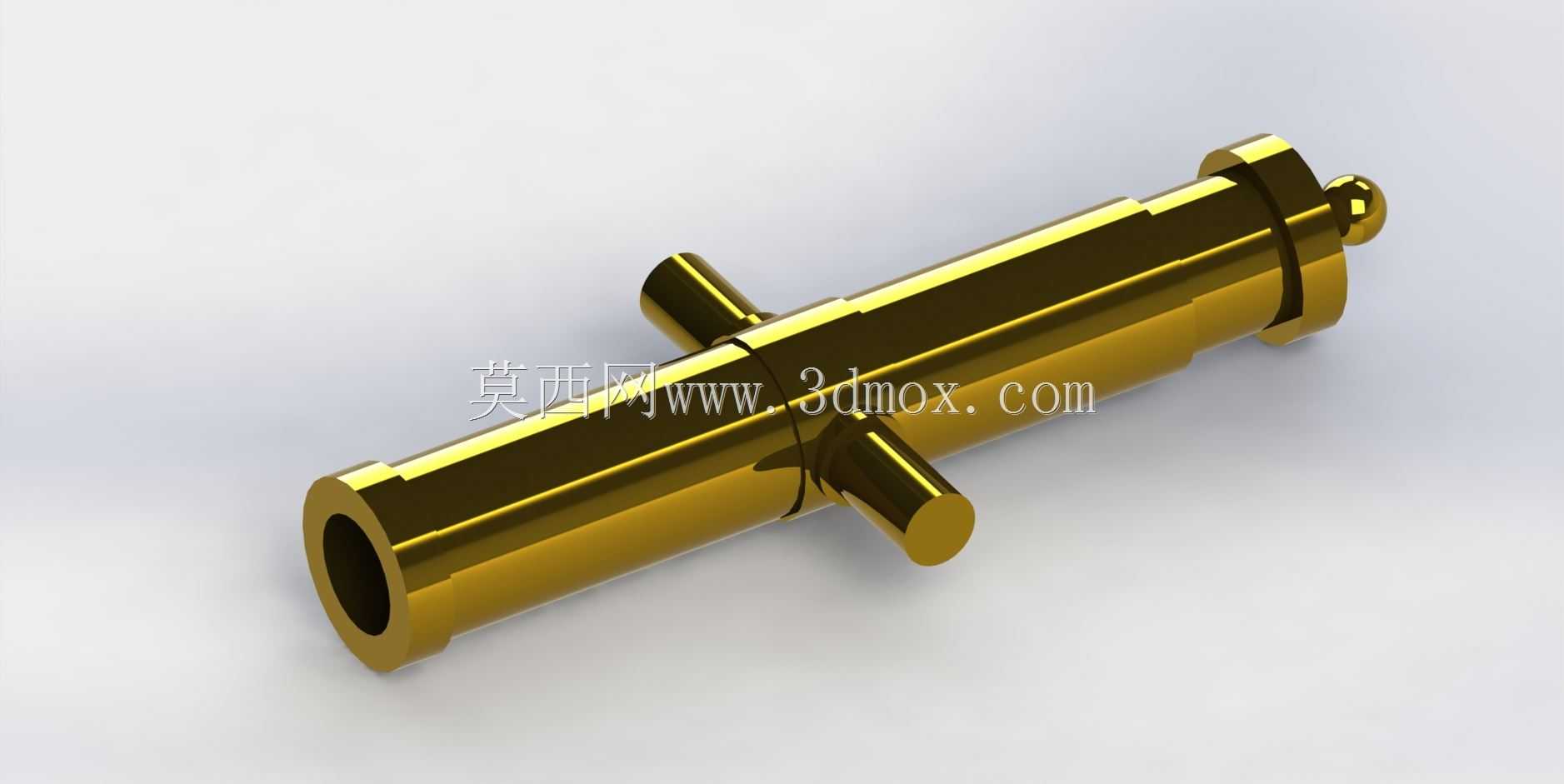

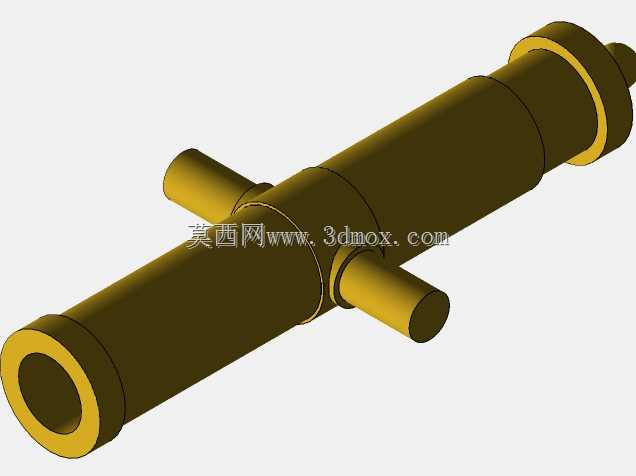

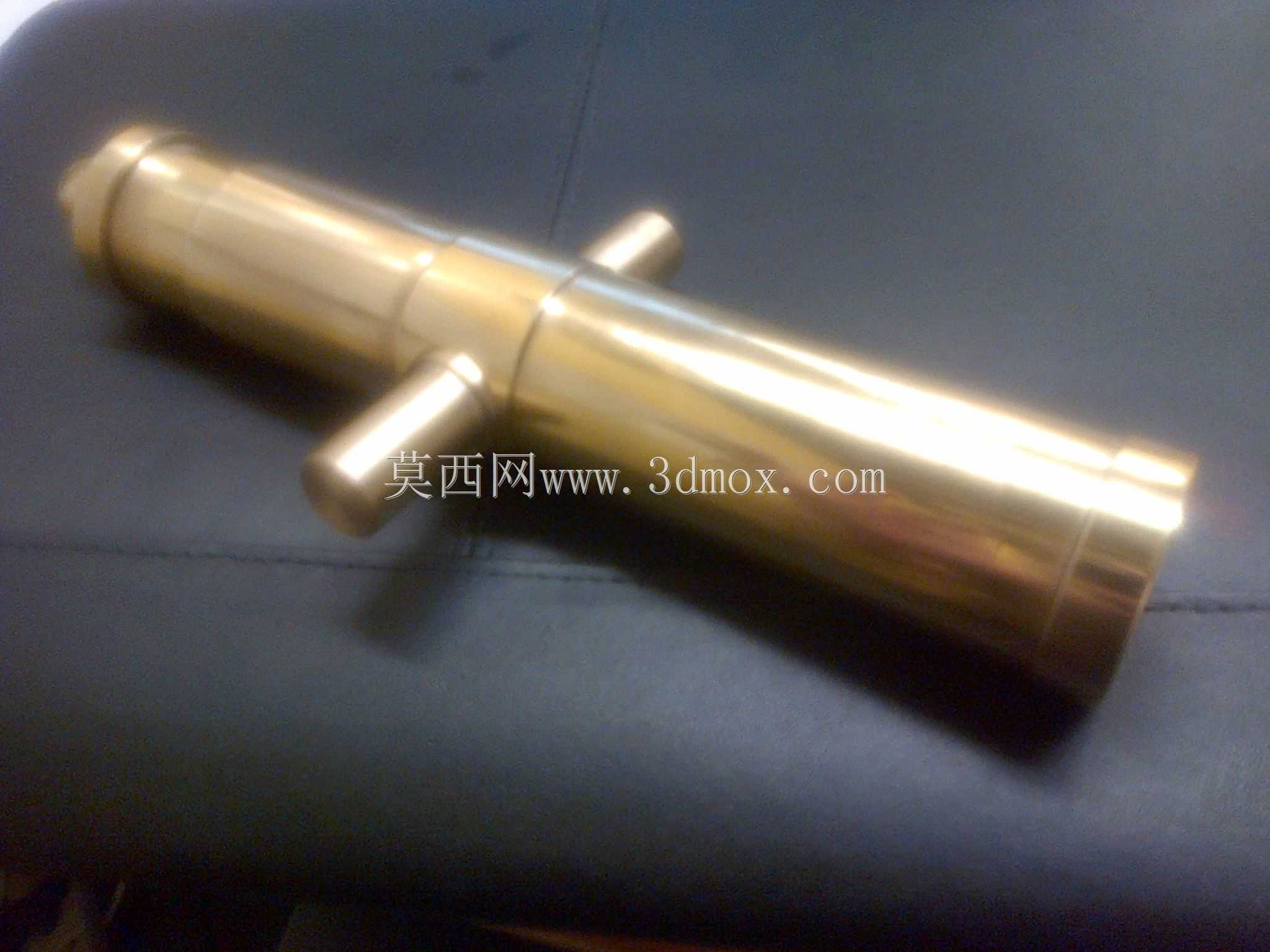

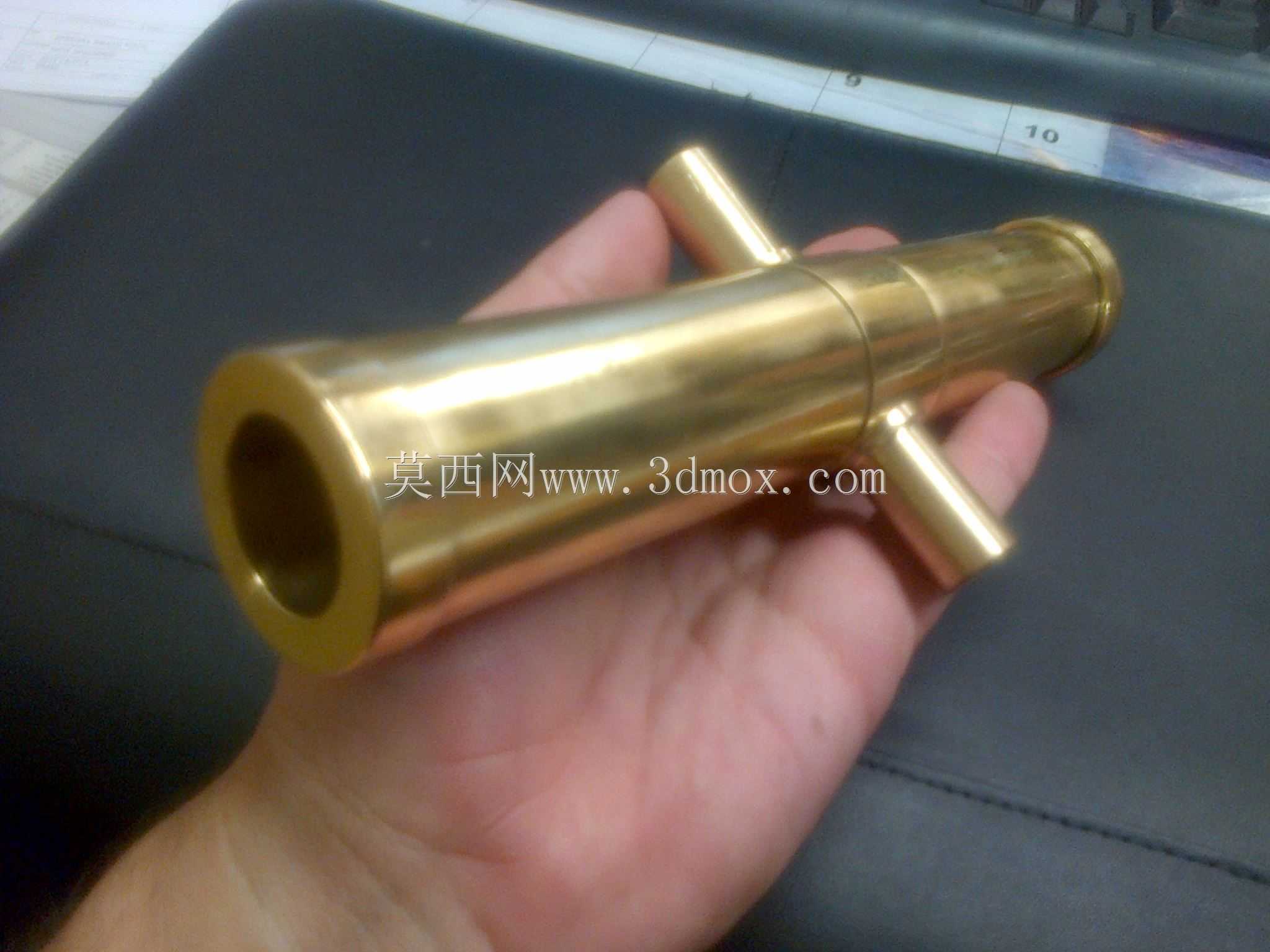

这款微型加农炮采用全黄铜材质加工成型，整体为回转体主体搭配横向握持销的结构，可单手握持操作，整体尺寸适配成年人手掌握持范围，炮身主体为等直径圆柱段搭配炮口加厚扩口结构，炮尾设置封闭端承受发射瞬间的膛压，横向贯穿的圆柱销既作为握持时的受力支点，也可在固定架设时作为定位轴嵌入支架槽位，限制炮身发射时的后坐位移。从实际应用场景来看，这类微型火炮结构既可以作为古典火器结构的教学演示样件，帮助学习者理解前装滑膛炮的基本受力逻辑与构造组成，也可作为精密机械加工的工艺展示件，体现黄铜件车削加工的表面精度与同轴度控制水平，部分同结构微型装置也可作为礼仪场合使用的信号发射器具。设计过程中优先考虑了手持操作的受力合理性，炮身重心落在握持销与手掌贴合区域之间，单手握持时不会出现炮口下坠的情况，炮口位置的加厚设计一方面是还原古炮的外形特征，另一方面也可强化炮口处的结构强度，避免多次装填发射后出现口部变形。炮身内壁为光滑直膛结构，未设置膛线，适配球形发射物的装填需求，炮尾端未设置复杂的击发机构安装位，保留了传统明火引燃的结构空间，整体结构无多余外露零件，所有棱边均做了小圆弧倒角处理，避免握持时划伤手部。安装边界方面，若需做固定架设展示，只需配套开设宽度与横向握持销直径匹配的U型支架槽，即可实现炮身的俯仰角度调整，炮身圆柱段外径统一，也可适配环形抱箍类的固定结构，无需额外加工定制安装面。从结构受力角度分析，发射时的膛压载荷沿炮身轴向传递至炮尾封闭端，横向握持销承受后坐过程中的剪切力，因此设计时握持销与炮身主体采用过盈配合装配，保证连接强度，炮身外壁的环形凸台既做外形装饰区分炮段，也可在架设时作为轴向定位的限位面，避免炮身发射时从支架中向前滑脱。整体结构未采用复杂的异形曲面，全部由规则回转体与圆柱销组合而成，加工时仅需普通车床即可完成全部构件的加工，装配工序简单，无需复杂的工装夹具即可完成整体组装，表面抛光处理后黄铜材质的金属质感突出，各段圆柱的同轴度公差控制在合理范围内，保证炮身内壁与外壁的同心度，避免发射时出现弹丸蹭膛的问题。
