波浪齿形端面传动轮结构设计

项目分类:3D模型 发布时间:2021-09-22 ID:282559
  • 波浪齿形端面传动轮结构设计
  • 波浪齿形端面传动轮结构设计
  • 波浪齿形端面传动轮结构设计
  • 波浪齿形端面传动轮结构设计
  • 波浪齿形端面传动轮结构设计
  • 波浪齿形端面传动轮结构设计
  • 波浪齿形端面传动轮结构设计
  • 波浪齿形端面传动轮结构设计
  • 波浪齿形端面传动轮结构设计
  • 波浪齿形端面传动轮结构设计
  • 波浪齿形端面传动轮结构设计
  • 波浪齿形端面传动轮结构设计
  • 波浪齿形端面传动轮结构设计
  • 波浪齿形端面传动轮结构设计

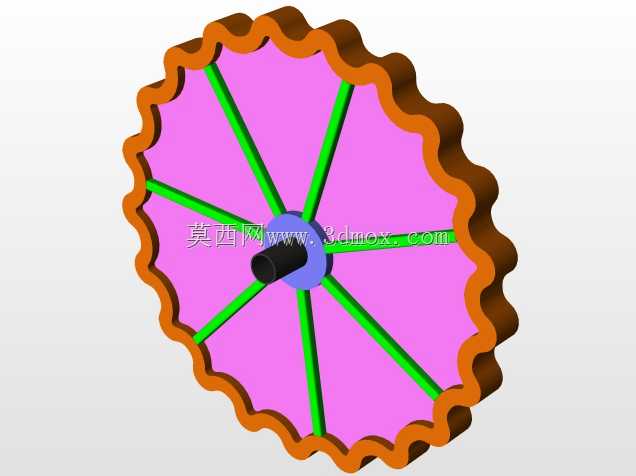

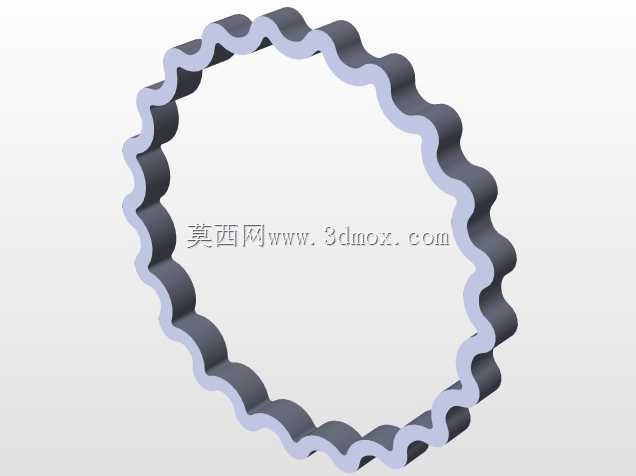

这款波浪齿形端面传动轮,主要应用于轻载间歇传动场景,常见于小型自动化送料机构、桌面级分度装置以及玩具类传动模组中,区别于常规渐开线圆柱齿轮的啮合方式,该轮体依靠端面波浪形齿廓实现交错轴间的扭矩传递,啮合过程中接触应力分布更均匀,传动时的冲击噪音远低于直齿圆柱齿轮,适合对运行静音有要求的小型传动工位。从结构设计来看,轮体采用中心通孔加单键槽的安装形式,中心孔的尺寸公差按照H7级精度设计,可直接适配标准直径的传动轴,键槽尺寸匹配普通平键的安装要求,装配时无需额外定制轴件,能直接套用现有标准传动件的安装边界,轮体背部设置了八根径向加强筋,从中心轮毂处延伸至轮缘内侧,在保证轮体整体刚性的前提下,大幅降低了零件的整体重量,减少传动过程中的转动惯量,避免启停时出现过大的惯性冲击。轮缘外侧的波浪形齿廓采用等距曲线设计,每个齿的波峰波谷过渡圆角统一,啮合时的重合度高于普通棘轮结构,传动过程中不会出现滑齿、跳齿的问题,齿面厚度经过受力核算,可承受额定范围内的径向与轴向复合载荷,轮体的轴向尺寸控制在较薄的区间,安装时不会占用过多的轴向装配空间,适合在结构紧凑的小型设备内部布置。实际应用中,这类传动轮常配对使用,两轴交错角通常设置在15到30度之间,安装时需保证两端面的啮合间隙在0.1到0.2毫米区间,间隙过大会导致传动回程差超标,间隙过小则会加剧齿面磨损,长期运行时建议在齿面涂抹润滑脂降低摩擦系数,可有效延长零件的使用寿命。建模过程中,齿廓曲线采用参数化绘制方式,可根据实际传动比需求调整波齿的数量与齿高参数,快速适配不同转速、扭矩的传动需求,轮体的所有圆角、拔模角度都按照注塑成型工艺要求设置,若采用塑料材质生产可直接开模量产,若采用金属材质加工,也可直接通过数控铣削完成成型,无需额外补充工艺结构。
