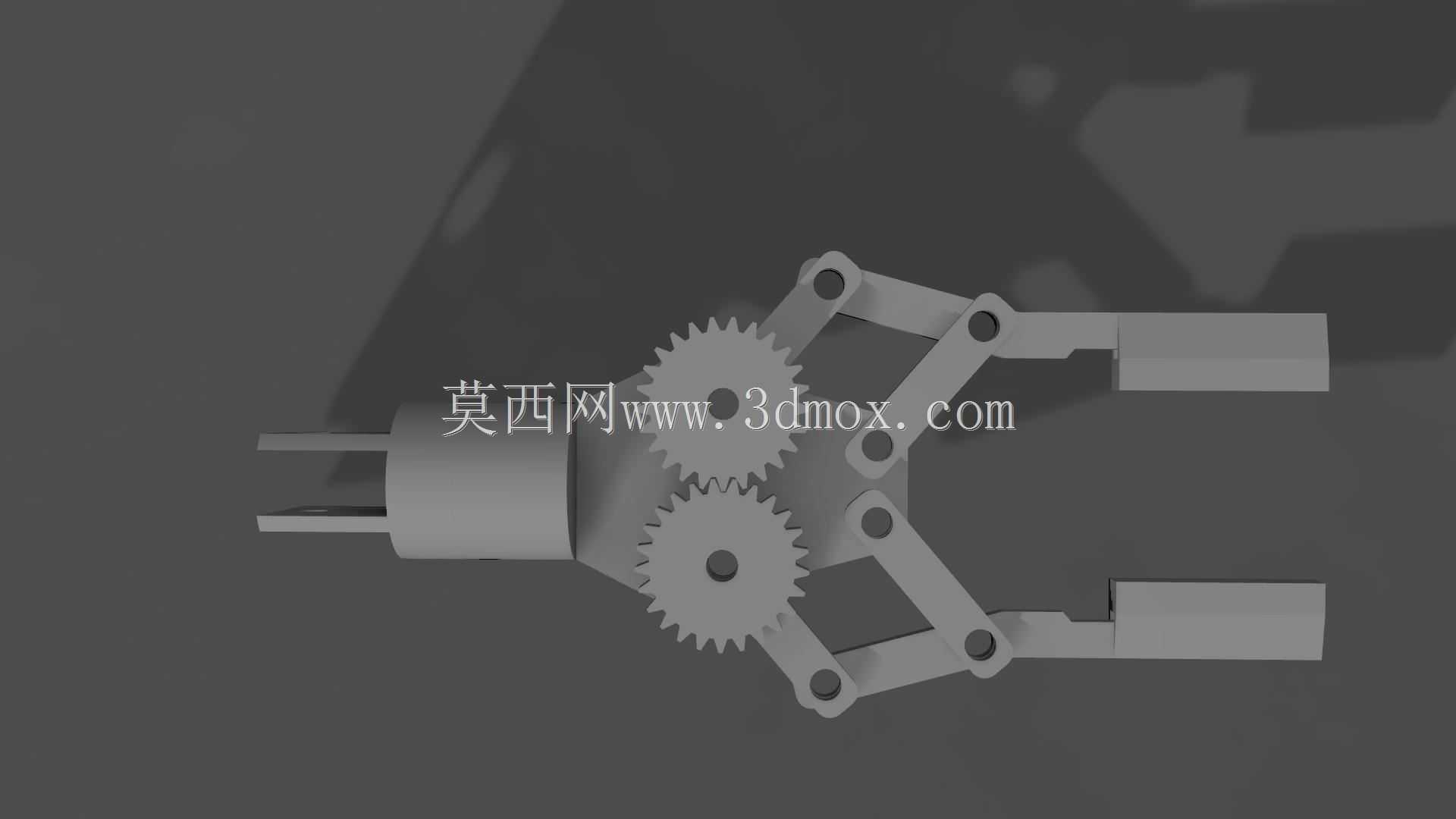

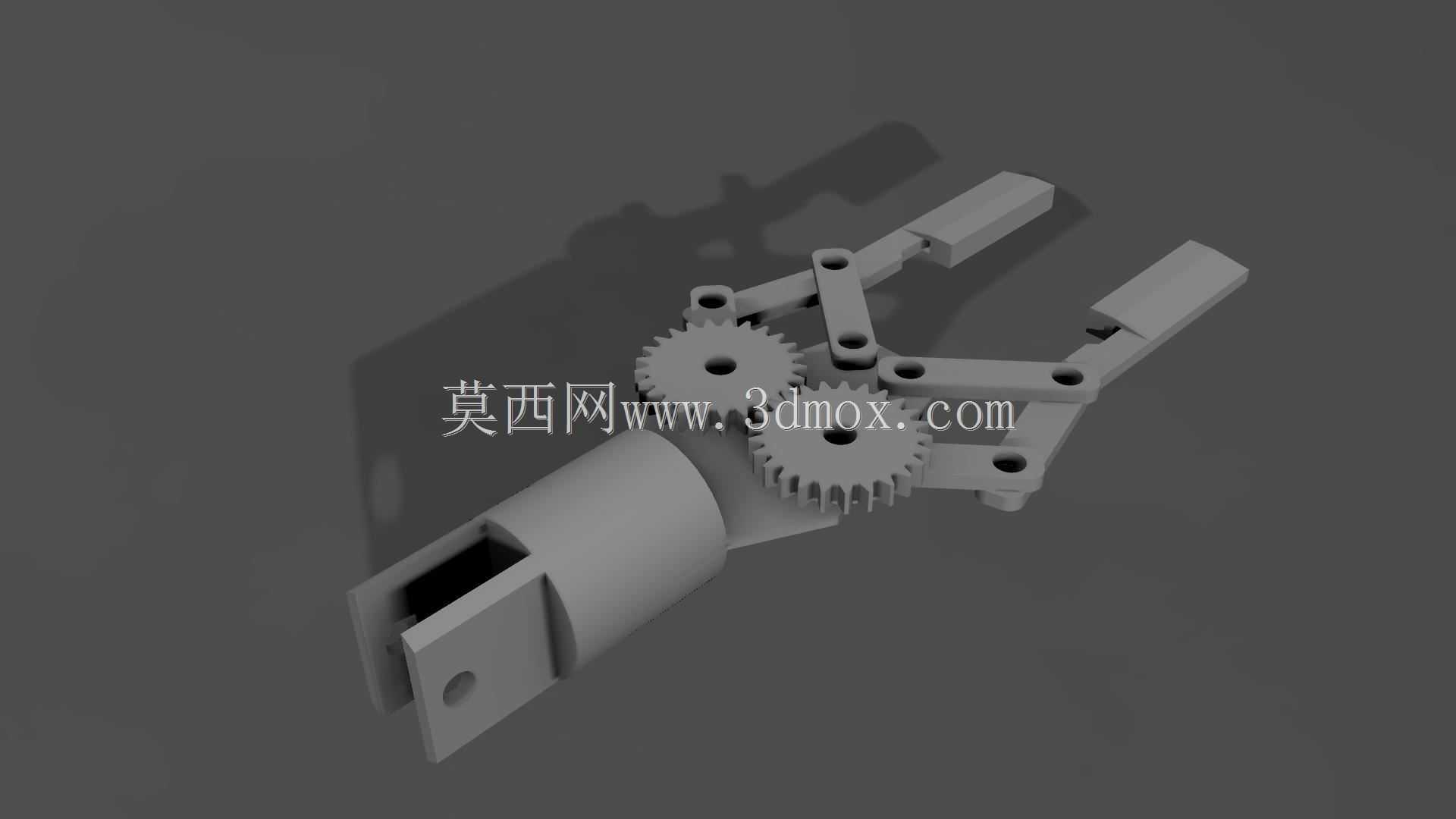

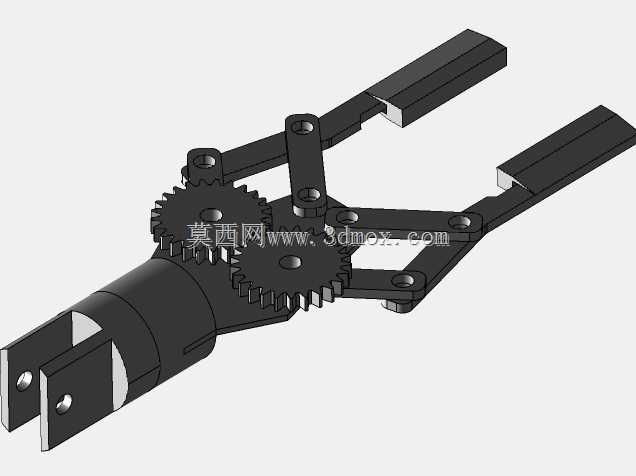

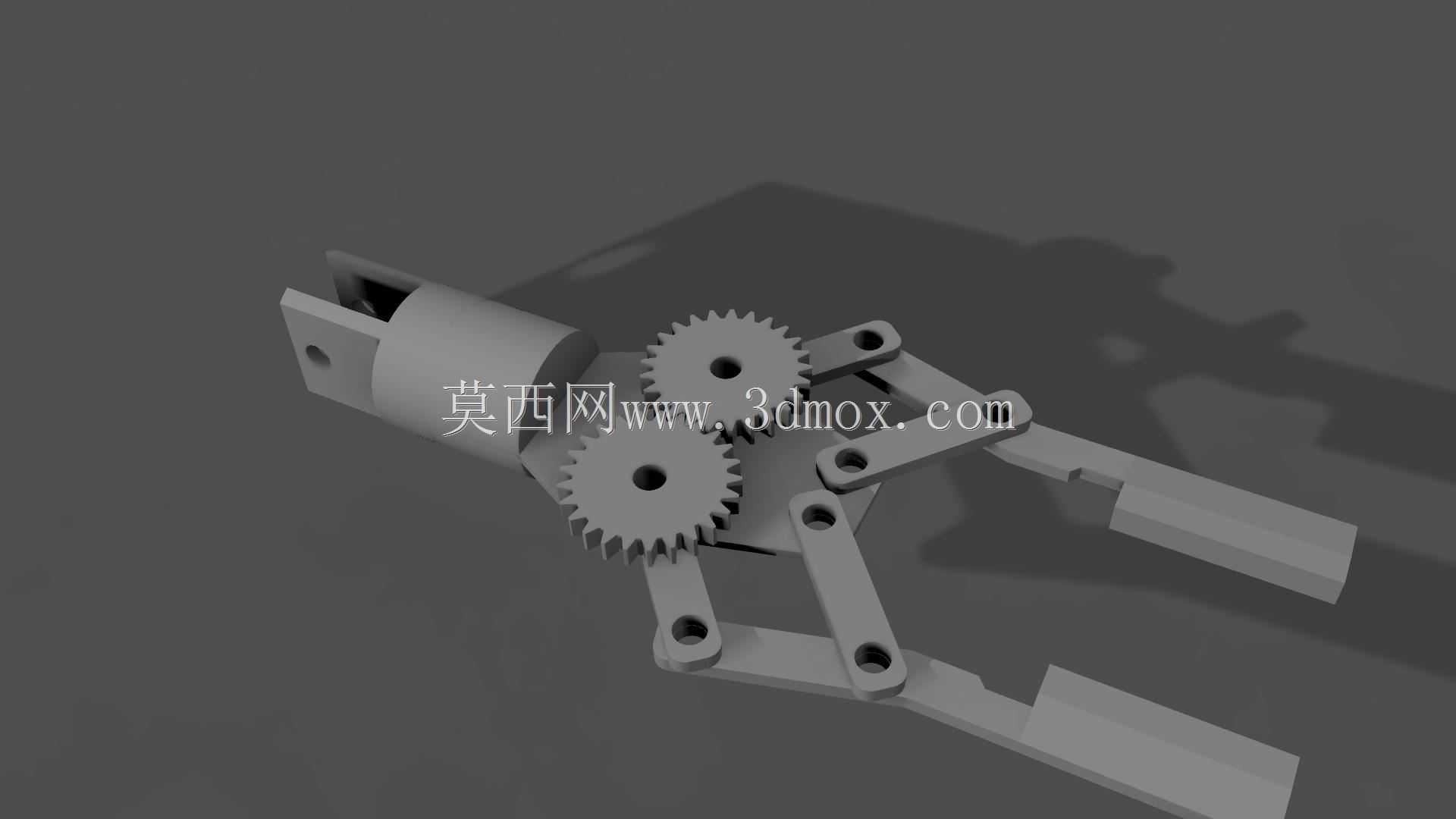

齿轮联动平行双指机械夹爪结构

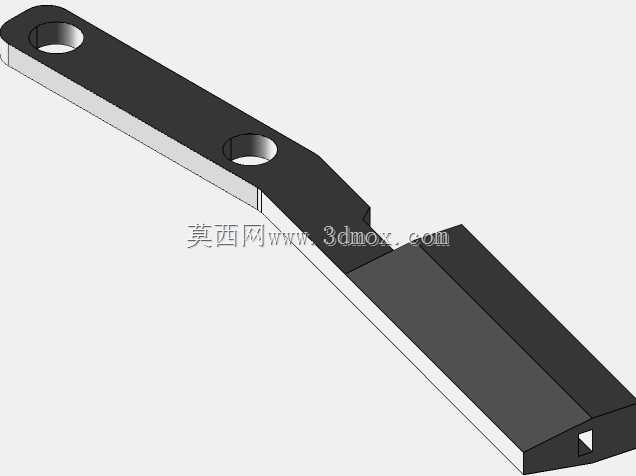

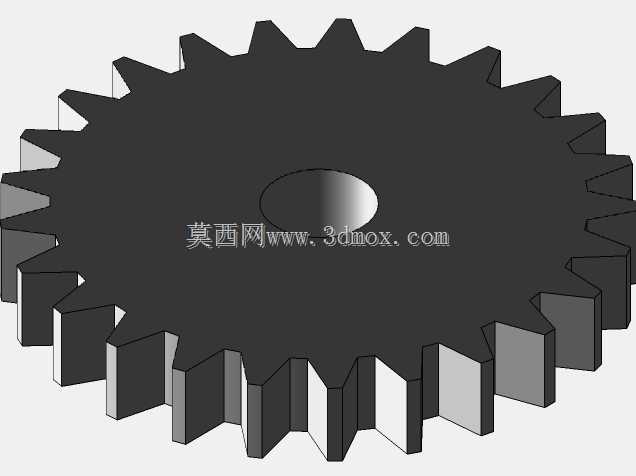

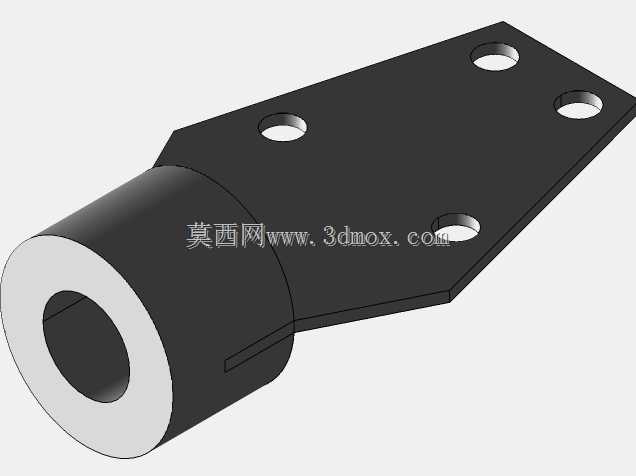

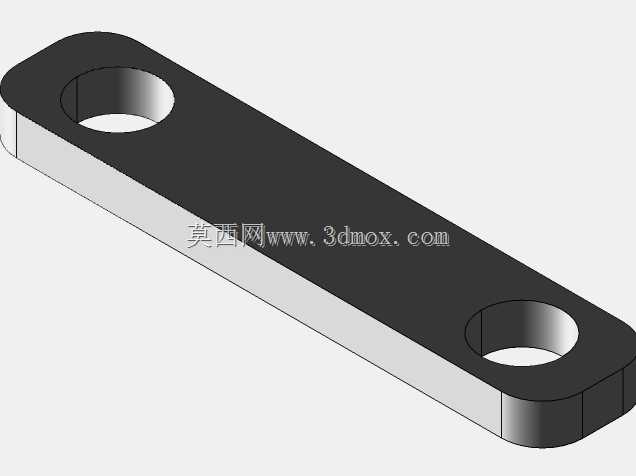

这类齿轮联动的平行双指夹爪，是工业自动化产线里机械臂末端最常用的执行部件之一，在3C电子零部件分拣、小型五金件上下料、注塑件取件、实验室样本转运等场景都有广泛适配。不同于单指驱动的夹爪，这套结构采用两个对称布置的直齿轮做同步传动，当驱动端带动其中一个齿轮转动时，啮合的另一个齿轮会同步反向转动，带动两侧的连杆机构做平行动作，保证两个夹指始终保持平行开合，不会出现单指偏移导致的夹持歪斜问题，对规则方形、圆柱形工件的夹持对中性更好。设计时首先要考虑夹持行程与夹持力的匹配，齿轮的模数选择要结合驱动端的输出扭矩，模数过小容易在重载夹持时出现断齿，模数过大则会增加整体结构重量，提升机械臂末端的负载负担。夹指的安装位预留了标准的安装孔位，可以根据实际夹持的工件外形更换不同的夹指垫块，比如夹持易碎件时更换硅胶垫块，夹持光滑金属件时更换带防滑纹路的硬质垫块，不需要改动主体结构就能适配不同的作业需求。主体的安装端采用带定位孔的法兰式连接结构，安装边界的尺寸适配主流的小型协作机械臂、桌面型工业机械手的末端安装法兰，不需要额外做转接板就能直接装配，能减少现场安装的调试工作量。连杆的铰接点都做了等距设计，保证开合过程中夹指的运动轨迹始终是直线平移，不会出现夹指抬升或下沉的情况，在狭窄空间内取放工件时，能避免夹指与周边工装、料盘发生碰撞。驱动端的安装腔预留了标准的旋转驱动元件安装位，既可以适配微型伺服电机做高精度的开合角度控制，也能替换成旋转气缸做快速的开合动作，适配不同节拍的产线需求。夹爪完全闭合时的最小间隙、完全张开时的最大开口尺寸，都结合常见的小型工件尺寸做了优化，覆盖了绝大多数3C零部件、小型五金冲压件、注塑零件的尺寸范围，不需要额外定制夹指就能满足常规作业需求。结构上所有的铰接位置都预留了轴承安装位，长期往复开合时能减少铰接处的磨损，延长整体的使用寿命，降低设备维护的频率。
