勃朗宁M1919后视镜调节定位提升柱塞

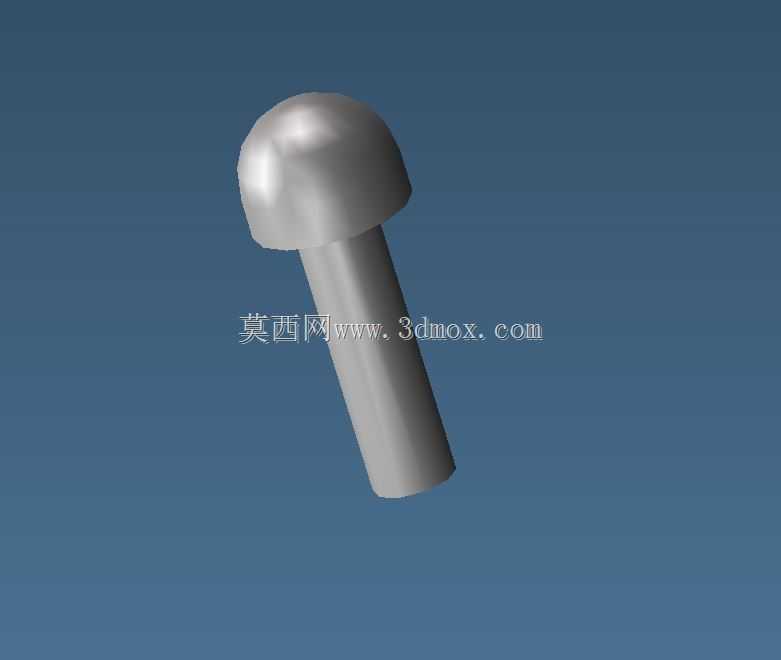

在枪械观瞄附件的调校系统里，这类小尺寸柱塞承担着档位定位与操作反馈的核心作用，很多老式枪械的观瞄调节部件因为服役周期长、备件停产，很容易出现调节虚位、卡滞或者档位反馈丢失的问题，直接影响射击时的观瞄精度与调校效率。这个柱塞的头部采用圆弧过渡的蘑菇头造型，杆部为等直径圆柱结构，整体没有复杂的异形曲面，加工时可以采用冷镦成型后精磨外圆的工艺，既保证零件的尺寸一致性，也能控制批量生产的成本。从安装边界来看，杆部直径与后视镜总成内部的导向孔采用间隙配合，装配时杆部插入导向孔后，头部的圆弧面会抵在调节刻度盘的定位凹坑内，当转动刻度盘调整后视镜俯仰角度时，刻度盘的斜面会推动柱塞压缩内部的复位弹簧，当转动到下一个定位凹坑位置时，弹簧推动柱塞弹出，发出清晰的咔嗒反馈，让操作人员不用目视观察就能确认档位调节到位，避免在复杂使用环境下因为视线受阻出现调节偏差。设计时特意将头部与杆部的衔接位置做了小半径圆角处理，避免应力集中导致的零件断裂，毕竟这类小零件在反复压缩弹出的工况下，衔接直角位置很容易因为长期交变载荷出现疲劳裂纹。头部的圆弧半径经过匹配调校，既不会因为圆弧过大导致定位虚位、档位模糊，也不会因为圆弧过小出现卡滞、转动刻度盘时阻力过大的问题。杆部的长度需要匹配总成内部的弹簧压缩行程，预留足够的伸缩余量，避免柱塞弹出超出行程导致脱落，同时也要保证弹簧压缩到极限位置时，柱塞头部能完全退到导向孔内，不影响刻度盘的快速拆装。在实际维修替换场景中，这类零件因为尺寸小，很多时候容易被忽略，但恰恰是这类定位件的磨损，会导致观瞄系统调节不准，很多维修人员在检修老式枪械后视镜调节故障时，往往会先检查这类柱塞的磨损情况，看头部圆弧是否被磨平、杆部是否出现弯曲变形，一旦出现磨损就需要及时替换，才能恢复调节机构的清晰档位反馈。建模时需要重点保证杆部的圆柱度与头部圆弧的同轴度，避免因为形位公差问题导致装配后柱塞伸缩卡滞，影响调节手感。
