MS3106A24-10多芯圆形航空连接器结构

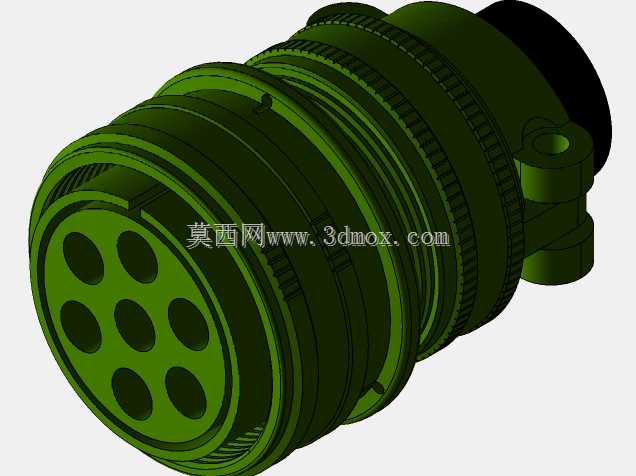

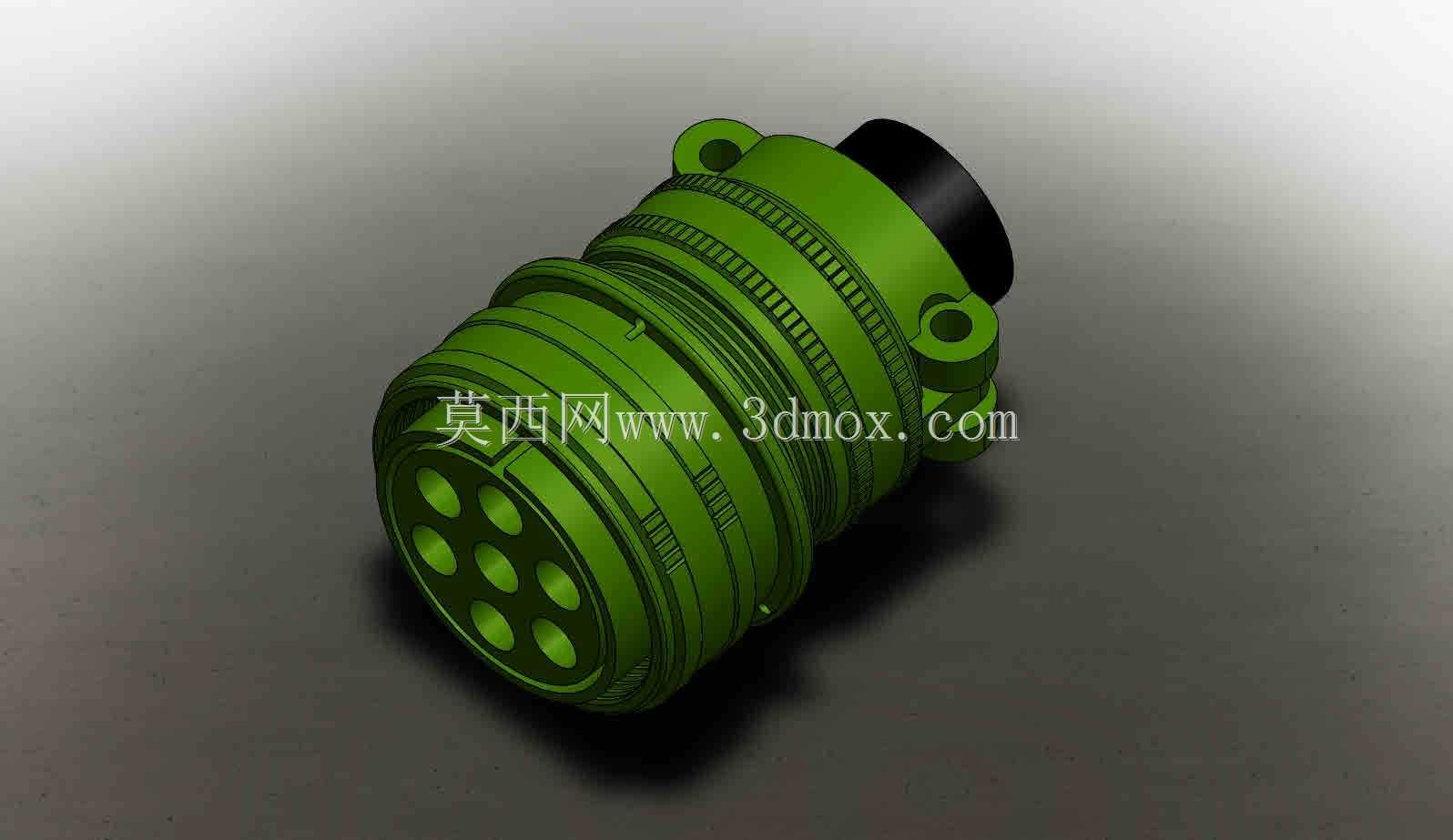

这款多芯圆形连接器主要面向工业电控、机载设备、重型移动装备的电气互联场景，在振动幅度大、温湿度波动范围宽、存在油污或粉尘侵扰的工况下，承担多回路控制信号与小功率动力的稳定传输作用，相比普通矩形接插件，圆形壳体的抗扭、抗径向冲击能力更强，配合侧面的安装耳结构，能在设备外壁实现可靠的法兰式固定，避免设备运行过程中接插件受拉扯出现松脱、接触不良的问题。从结构设计逻辑来看，壳体外侧的滚花纹理是为了现场徒手旋合锁紧环时提供足够摩擦力，即便操作人员佩戴劳保手套也能顺利完成对接锁紧操作，不需要额外借助专用工装；端面均匀排布的7个接触件插孔，按照等圆心角布局，能保证对接时各插针的插入受力均匀，不会出现单侧偏载导致的插针弯折、接触件退针故障，插孔端面的沉台结构可以在对接时起到导向作用，降低现场盲插操作的对位难度。安装边界方面，壳体上的两个对称安装耳预留了标准紧固件穿装孔，安装孔的中心距与同规格美军标连接器的安装尺寸完全兼容，不需要对原有设备的安装面板做二次开孔改造就能直接替换使用；尾部的黑色密封段采用阶梯式结构，适配不同外径的线缆护套，穿线后配合压紧环能实现线缆与壳体之间的密封固定，既可以阻挡外界水汽、粉尘进入接插件内部，也能对线缆根部形成应力释放，避免线缆反复弯折导致的芯线断裂。在实际设备选型应用中，这类连接器常被用在机床操作面板与主机柜的信号互联、工程机械驾驶室与底盘电控单元的线路对接、户外测试设备的外接信号传输端口等位置，设计时特意将壳体壁厚做了加厚处理，即便受到轻微的磕碰也不会出现壳体开裂、内部接触件错位的问题；锁紧结构采用多线螺纹配合，旋合不到一圈就能实现完全锁紧，同时自带防松脱的卡扣结构，在持续振动工况下不会出现锁紧环自行回转松脱的情况。接触件的排布特意做了防呆设计，不同直径的接触件对应不同功能的回路，大直径接触件负责小功率动力回路传输，小直径接触件负责开关量、模拟量信号传输，对接时如果角度不对就无法插入，能从结构上避免现场接线时出现错接、反接的问题，降低设备调试阶段的线路排查工作量。
